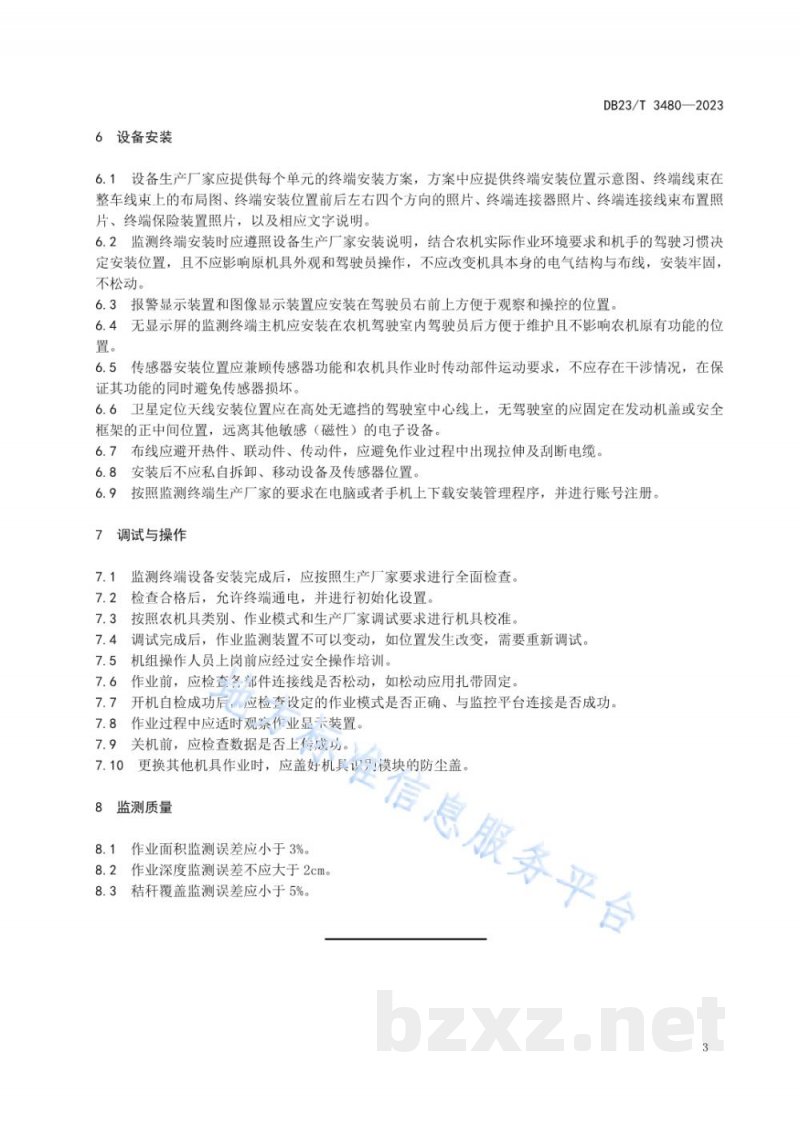

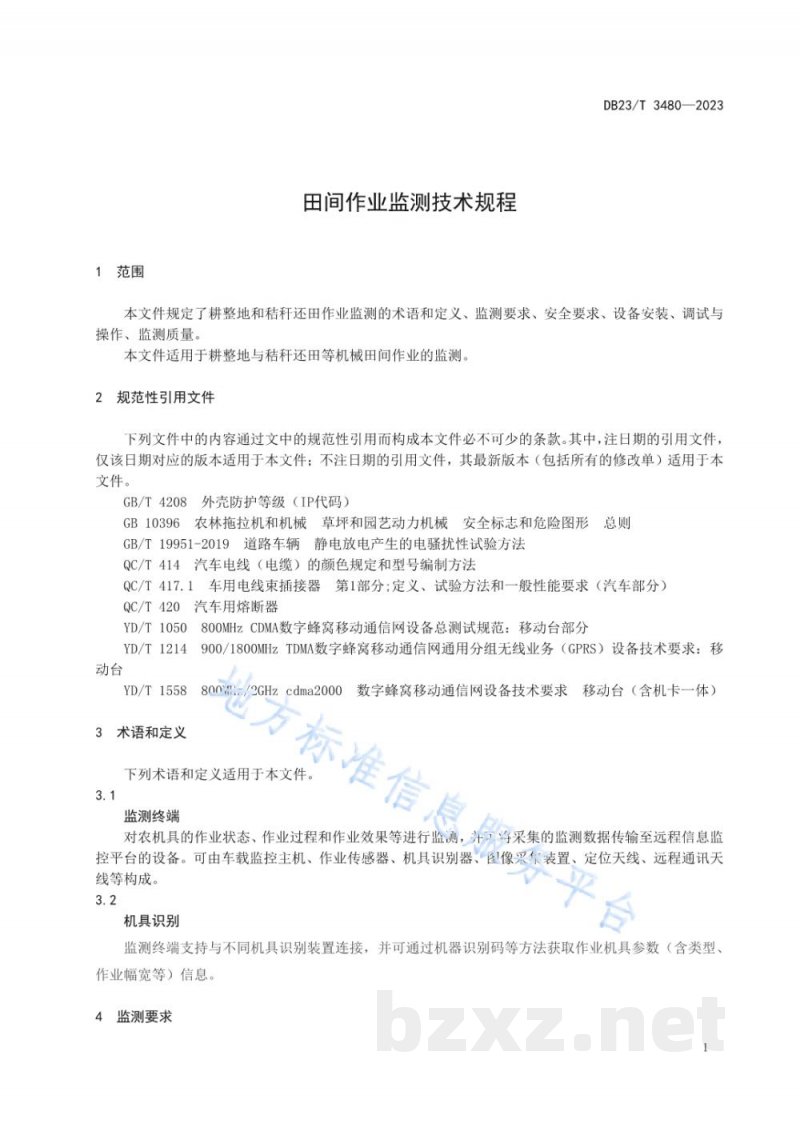

ICS65.020.01 CCSB90 DB23 黑龙江省地 國方标准 DB23/T34802023 田间作业监测技术规程 地方标准信息服务平台 2023-07-05发布 黑龙江省市场监督管理局发布 2023-08-04实施 前言 DB23/T3480—2023 本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由黑龙江省工业和信息化厅提出并归口。本文件起草单位：黑龙江省农业机械工程科学研究院、黑龙江沃尔农装科技有限公司、黑龙江九牧机械设备有限公司。 本文件主要起草人：李馨、李世柱、韩休海、王海翔、黄文明、藏秀法、叶彤、陈维刚、闫景凤刘颖、牟雪雷、潘超然、宋秋梅、赵丽平、尹达、刘军茹。地方标准信息服务平台 1范围 田间作业监测技术规程 DB23/T3480—2023 本文件规定了耕整地和秸秆还田作业监测的术语和定义、监测要求、安全要求、设备安装、调试与操作、监测质量。 本文件适用于耕整地与秸杆还田等机械田间作业的监测。2规范性引用文件 下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件仅该日期对应的版本适用于本文件：不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T4208外壳防护等级（IP代码）总则 GB10396农林拖拉机和机械草坪和园艺动力机械安全标志和危险图形GB/T19951-2019道路车辆静电放电产生的电扰性试验方法QC/T414汽车电线（电缆）的颜色规定和型号编制方法车用电线束插接器第1部分：定义、试验方法和一般性能要求（汽车部分）QC/T417.1 QC/T420汽车用熔断器 YD/T1050 YD/T1214 动台 YD/T1558 术语和定义 3 800MHzCDMA数字蜂窝移动通信网设备总测试规范：移动台部分900/180OMIIzTDMA数字蜂窝移动通信网通用分组无线业务（GPRS）设备技术要求：移世方标准信息用 800-/2GHzcdma2000 下列术语和定义适用于本文件。3.1 监测终端 数字蜂窝移动通信网设备技术要求移动台（含机卡一体）对农机具的作业状态、作业过程和作业效果等进行监测，并将采集的监测数据传输至远程信息监控平台的设备。可由车载监控主机、作业传感器、机具识别器、图像采集装置、定位天线、远程通讯天线等构成。 3.2 机具识别 监测终端支持与不同机具识别装置连接，并可通过机器识别码等方法获取作业机具参数（含类型、作业幅宽等）信息。 监测要求 4 1 4.1监测终端应按照不同作业要求实时监测作业质量。DB23/T3480—2023 4.2监测终端应支持图像、耕深信息采集功能，至少支持两路摄像头，分辨率至少320×240以上，支持夜视功能，图像识别响应时间不大于800ms。4.3监测终端应有定位功能。能够提供实时的时间、经度、纬度、速度、高程和航向等定位状态信息。4.4监测终端应有延迟断电功能。4.5监测终端应有查询功能。 4.6监测终端应具有数据存储功能，保存位置、工况、图像等作业数据至存储模块，存储容量应大于或等于8G。 4.7监测终端应有通信功能，至少支持4G通信方式，至少支持两个远程连接，支持数据断点续传功能，支持位置、工况、图像等数据实时回传到监控平台的功能。4.8监测终端应有机具识别功能，支持与不同机具识别装置连接。4.9监测终端应支持软硬件升级。4.10显示装置应实时显示作业信息，并具有人机交互功能。5 安全要求 5.1监测终端上设置的安全警示标志应符合GB10396的规定。5.2监测终端材质应耐腐蚀，无毒害、无放射性。壳体应坚固、密封，防护等级应符合GB4208规定，安装在驾驶室内的至少IP65级，安装在驾驶室外的至少IP66级。5.3监测终端与传感器的连接应采用工业级接口，各部件连接应可靠、便于拆卸，接线处应密封。连接线、传感器和接插器的防护等级应符合GB4208规定的IP66级及以上。5.4连接线颜色和型号编制应符合QC/T414的规定。监测终端的连接线应整齐布置，并用线夹、电缆套、电缆圈等固定，线束内的导线应有序编扎。5.5接插器性能应符合QC/T417.1的规定。连接器插头两端的线色应一致，两个以上非通用接口应有明显标识，同时插头不能互换。5.6电源导线上应串联熔断器。熔断器性能应符合QC/T420的规定5.7监测终端应具有耐电源极性反接性能，可承受1分钟时长的电源极性反接。5.8监测终端应具有耐电源过电压性能，可承受1分钟时长的电源过载。5.9监测终端在工作状态下，应具有抗拖拉机点火干扰性能。5.10监测终端静电放电抗扰度试验等级应不低于3级，试验中及试验后不应出现电气故障，试验结果评定应符合GB/T19951-2019中B类规定。5.11通信模块的误码率或误块率等无线信道质量参数、通信模块的最大发射功率应符合应符合YD/T1214、YD/T1050、YD/T1558的规定。5.12监测终端应具有无线通信模块型号核准证或入网件可证保在存储和传输过程中应采用加密模式，终端数据传输地址和设备生产厂家平台网址均应在中华人和国内。5.13监测终端应有自检功能。终端可自行检测当前状态，当检测到故障时，可通过信号灯提示故障状态或显示装置显示故障信息。 5.14监测终端应有报警功能。在终端出现故障或作业质量不合格时，应以声、光或字等方式向驾驶员提示。 5.15监测终端应内置超级电容，关机或意外断电时，设备可继续工作2s～5s。5.16监测终端在不同机具作业工况下应能正常工作。5.17监测终端的存储温度为-40℃～85℃，工作温度为-10℃~65℃。5.18作业过程中应避免监测设备及电缆线头浸水。2 6设备安装 DB23/T3480—2023 6.1设备生产厂家应提供每个单元的终端安装方案，方案中应提供终端安装位置示意图、终端线束在整车线束上的布局图、终端安装位置前后左右四个方向的照片、终端连接器照片、终端连接线束布置照片、终端保险装置照片，以及相应文字说明。6.2监测终端安装时应遵照设备生产厂家安装说明，结合农机实际作业环境要求和机手的驾驶习惯决定安装位置，且不应影响原机具外观和驾驶员操作，不应改变机具本身的电气结构与布线，安装牢固，不松动。 6.3报警显示装置和图像显示装置应安装在驾驶员右前上方便于观察和操控的位置。6.4无显示屏的监测终端主机应安装在农机驾驶室内驾驶员后方便于维护且不影响农机原有功能的位置。 6.5传感器安装位置应兼顾传感器功能和农机具作业时传动部件运动要求，不应存在干涉情况，在保证其功能的同时避免传感器损坏。6.6卫星定位天线安装位置应在高处无遍挡的驾驶室中心线上，无驾驶室的应固定在发动机盖或安全框架的正中间位置，远离其他敏感（磁性）的电子设备。6.7布线应避开热件、联动件、传动件，应避免作业过程中出现拉伸及刮断电缆。6.8安装后不应私自拆卸、移动设备及传感器位置。6.9按照监测终端生产厂家的要求在电脑或者手机上下载安装管理程序，并进行账号注册，7调试与操作 7.1监测终端设备安装完成后，应按照生产厂家要求进行全面检查。7.2检查合格后，允许终端通电，并进行初始化设置。7.3按照农机具类别、作业模式和生产厂家调试要求进行机具校准。7.4调试完成后，作业监测装置不可以变动，如位置发生改变，需要重新调试。7.5机组操作人员上岗前应经过安全操作培训。7.6作业前，应检查务部件连接线是否松动，如松动应用扎带固定。7.7开机自检成功后应检查设定的作业模式是否正确、与监控平台连接是否成功。7.8作业过程中应适时观察作业显卡装置。7.9关机前，应检查数据是否上传成功。）更换其他机具作业时，应盖好机具识！模块的防尘盖7.10 信息服务平台 8监测质量 8.1作业面积监测误差应小于3%。8.2作业深度监测误差不应大于2cm。8.3秸杆覆盖监测误差应小于5%。3
