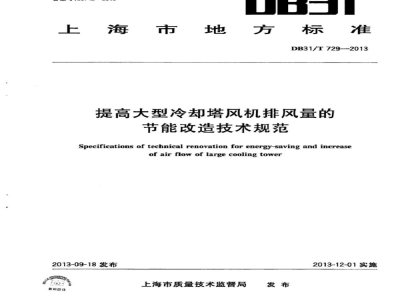

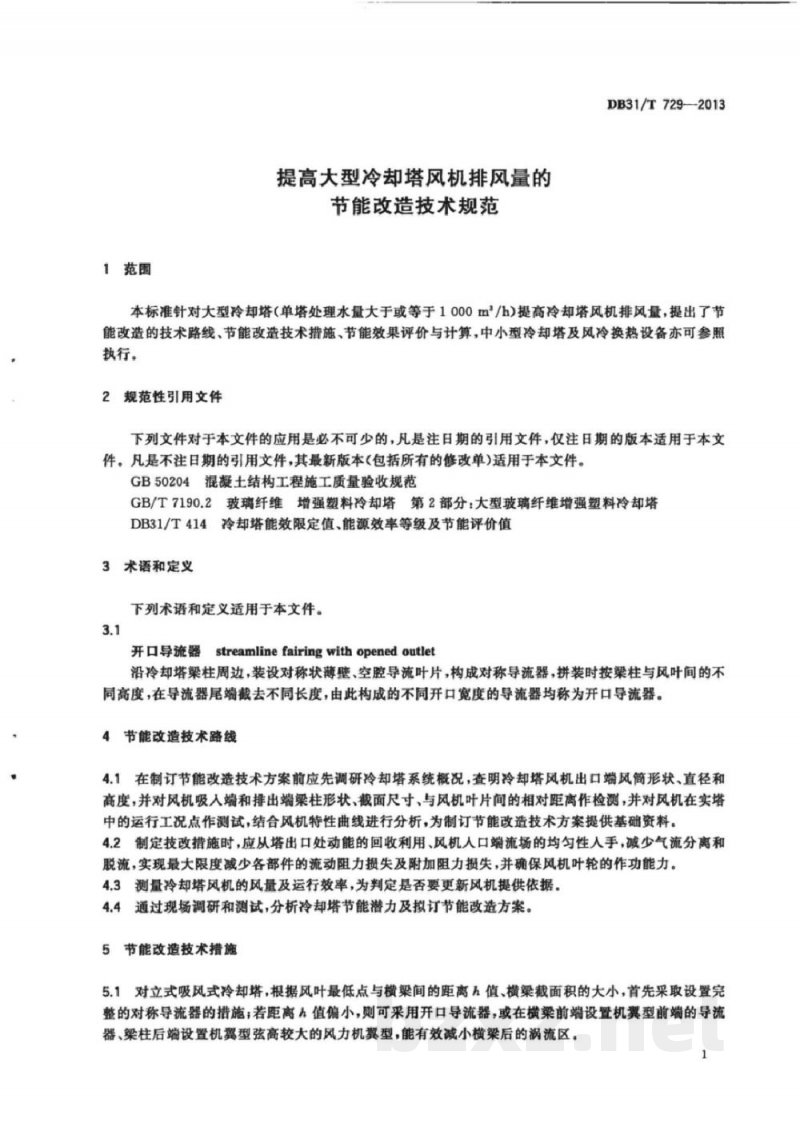

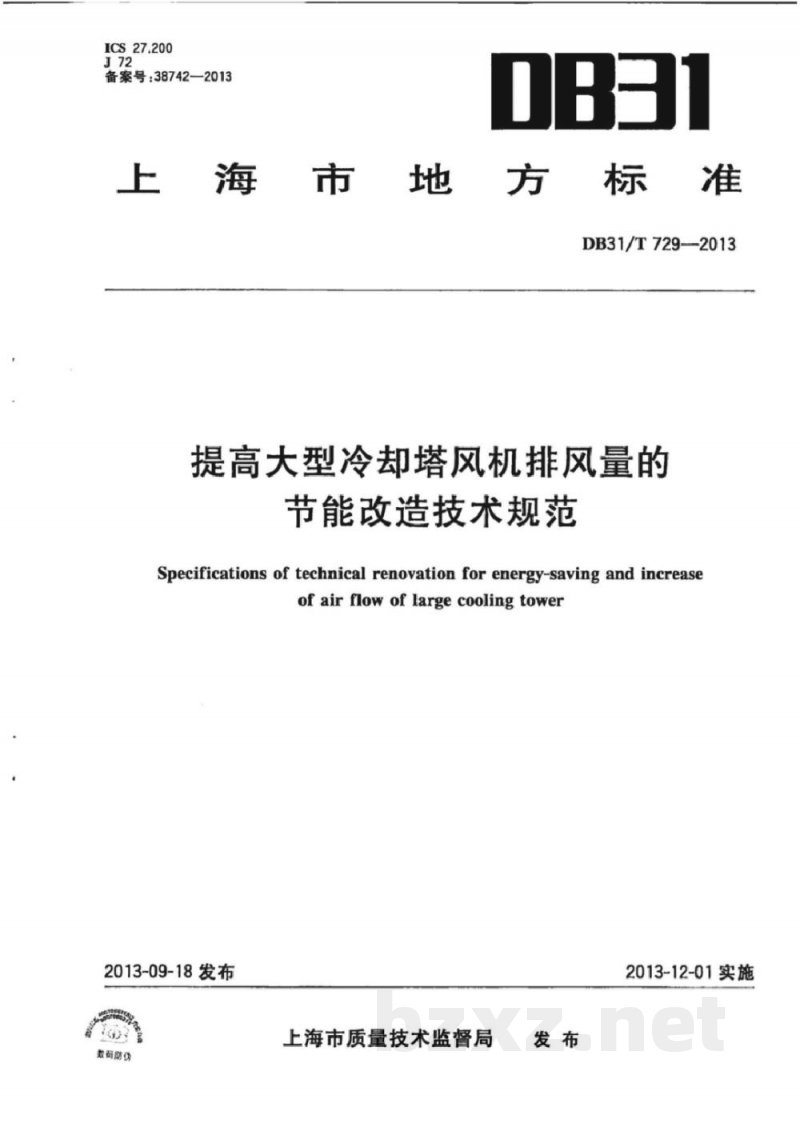

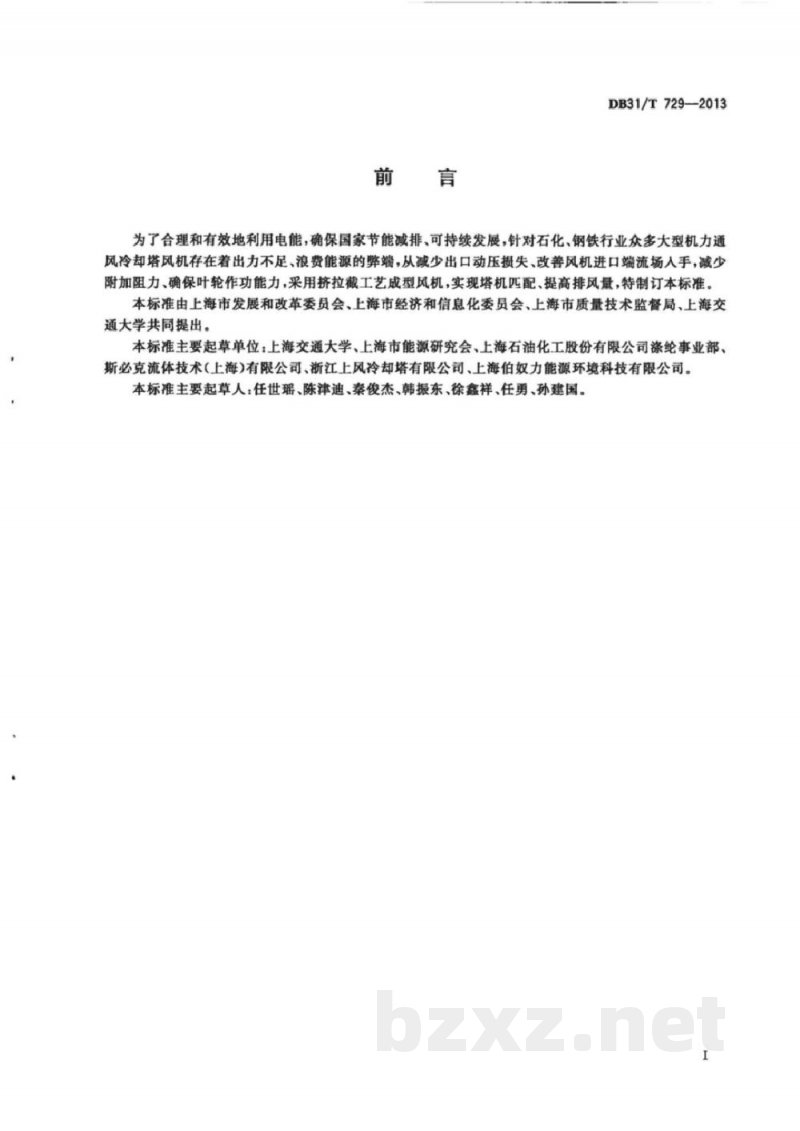

ICS27.200 J72 备案号：38742—2013 DB31 上海市地方标准 DB31/T729-2013 提高大型冷却塔风机排风量的节能改造技术规范 Specifications of technical renovation for energy-saving and increase of air flow of large cooling tower 2013-09-18发布 上海市质量技术监督局发布 2013-12-01实施 前言 为了合理有效地利用电能，确保国家节能减排与可持续发展，针对石化、钢铁行业大型机力通风冷却塔风机存在出力不足、能源浪费等问题，通过减少出口动压损失、改善风机进口端流场、降低附加阻力等措施，提高风机叶轮作功能力，实现塔机匹配与排风量提升。本标准由上海市发展和改革委员会、上海市经济和信息化委员会、上海市质量技术监督局、上海交通大学共同提出。 本标准主要起草单位：上海交通大学、上海市能源研究会、上海石油化工股份有限公司涤纶事业部、斯必克流体技术（上海）有限公司、浙江上风冷却塔有限公司、上海伯奴力能源环境科技有限公司。 本标准主要起草人包括：任世瑶、陈津迪、秦俊杰、韩振东、徐鑫祥、任勇、孙建国等。 1 范围 本标准针对大型冷却塔（单塔处理水量大于或等于1000m³/h）提高冷却塔风机排风量的节能改造技术路线、技术措施及节能效果评价与计算方法进行规定，中小型冷却塔及风冷换热设备亦可参照执行。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡注日期的引用文件，仅注日期版本适用；凡不注日期的引用文件，其最新版本（包括所有修改单）适用。 GB50204 混凝土结构工程施工质量验收规范 GB/T7190.2 玻璃纤维增强塑料冷却塔 第2部分：大型玻璃纤维增强塑料冷却塔 DB31/T414 冷却塔能效限定值、能源效率等级及节能评价值 3 术语和定义 3.1 开口导流器 streamline fairing with opened outlet 沿冷却塔梁柱周边设置对称薄壁空腔导流叶片构成导流器，根据梁柱与风叶间不同高度截去不同长度形成不同开口宽度的导流结构。 4 节能改造技术路线 4.1 在制定节能改造方案前，应调研冷却塔系统概况，明确风机出口端风筒形状、直径和高度，并检测风机吸入端与排出端梁柱形状、截面尺寸及与叶片相对距离，同时测试运行工况点，结合风机特性曲线分析，为方案提供基础数据。 4.2 技改措施应从塔出口动能回收与风机入口流场均匀性入手，减少气流分离与脱流，降低流动阻力与附加阻力损失，并保证叶轮作功能力。 4.3 应测量冷却塔风机风量及运行效率，为是否更换风机提供依据。 4.4 通过现场调研与测试分析冷却塔节能潜力并制定改造方案。 5 节能改造技术措施 5.1 对立式吸风式冷却塔，根据风叶最低点与横梁间距离h及横梁截面积情况，优先设置完整对称导流器；若h值偏小，可采用开口导流器，或在横梁前端设置机翼型导流结构，在梁柱后端设置机翼型大弦高风力机翼结构，以减少涡流区。
