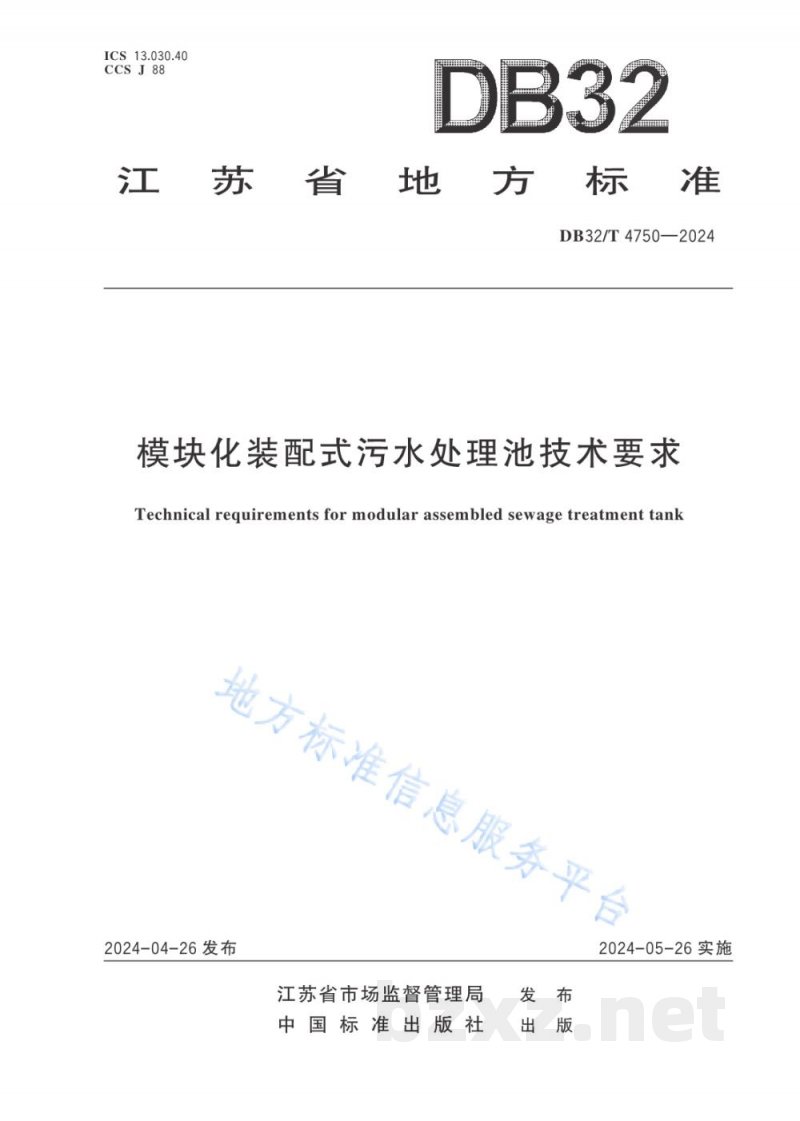

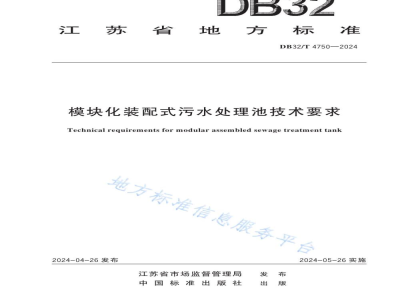

ICS 13.030.40
CCS J88

DB32
江苏省地方标准
DB32/T 4750—2024

模块化装配式污水处理池技术要求
Technical requirements for modular assembled sewage treatment tank

2024-04-26发布
2024-05-26实施

江苏省市场监督管理局 发布
中国标准出版社 出版

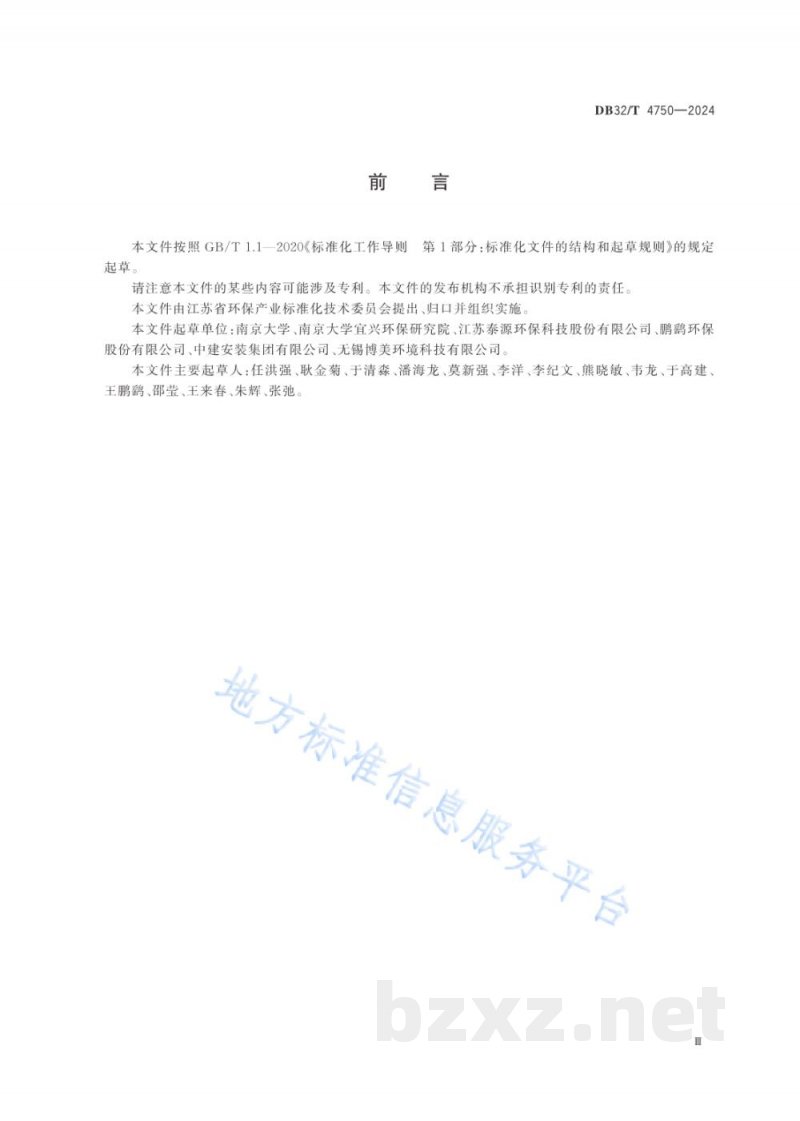

前言

本文件按照GB/T 1.1—2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。
本文件由江苏省环保产业标准化技术委员会提出、归口并组织实施。
本文件起草单位：南京大学、南京大学宜兴环保研究院、江苏泰源环保科技股份有限公司、鹏环保股份有限公司、中建安装集团有限公司、无锡博美环境科技有限公司。
本文件主要起草人：任洪强、耿金菊、于清森、潘海龙、莫新强、李洋、李纪文、熊晓敏、韦龙、于高建、王鹏、邵莹、王来春、朱辉、张弛。

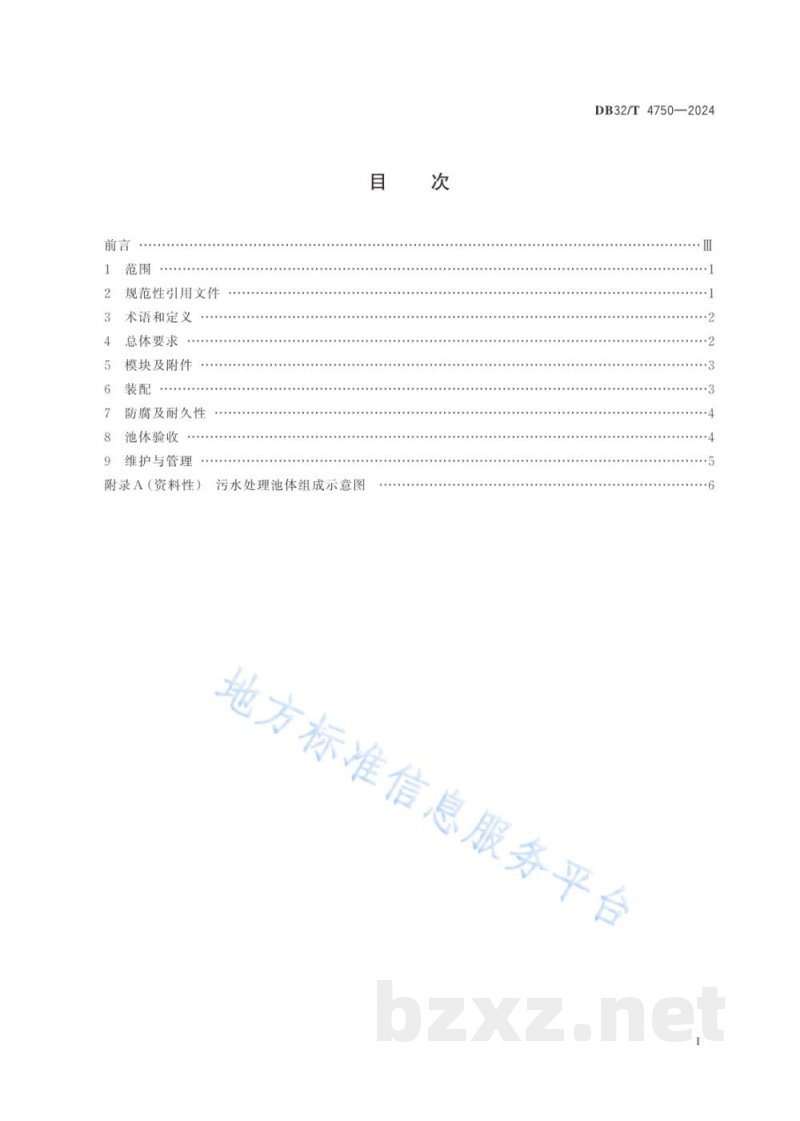

目 次

1 范围
2 规范性引用文件
3 术语和定义
4 总体要求
5 模块及附件
6 装配
7 防腐及耐久性
8 池体验收
9 维护与管理
附录A（资料性） 污水处理池体组成示意图

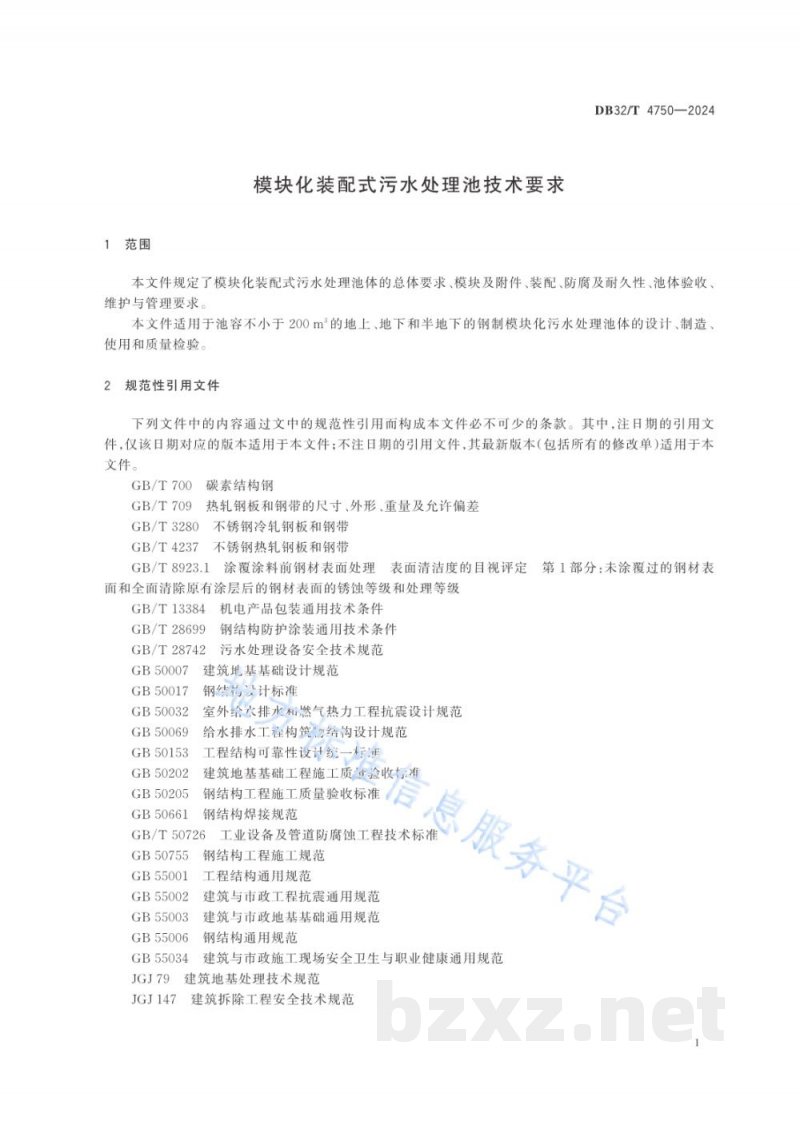

1 范围

本文件规定了模块化装配式污水处理池体的总体要求、模块及附件、装配、防腐及耐久性、池体验收、维护与管理要求。
本文件适用于池容不小于200m³的地上、地下和半地下的钢制模块化污水处理池体的设计、制造、使用和质量检验。


2 规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T 700 碳素结构钢
GB/T 709 热轧钢板和钢带的尺寸、外形、重量及允许偏差
GB/T 3280 不锈钢冷轧钢板和钢带
GB/T 4238 不锈钢热轧钢板和钢带
GB/T 8923.1 涂覆涂料前钢材表面处理 表面清洁度的目视评定 第1部分：未涂覆过钢材表面的锈蚀等级和处理等级
GB/T 13384 机电产品包装通用技术条件
GB/T 28699 钢结构防护涂装通用技术条件
GB/T 28742 污水处理设备安全技术规范
GB/T 50726 建筑地基处理技术规范
GB 50007 建筑地基基础设计规范
GB 50017 钢结构设计标准
GB 50032 燃气、热力工程抗震设计规范
GB 50069 给水排水工程构筑物结构设计规范
GB 50153 工程结构可靠性设计统一标准
GB 50202 建筑地基基础工程施工质量验收标准
GB 50205 钢结构焊接规范
GB 50661 钢结构焊接规范
GB 50755 建筑拆除工程安全技术规范
GB 55001 工程结构通用规范
GB 55002 建筑与市政工程抗震通用规范
GB 55003 建筑与市政地基基础通用规范
GB 55006 钢结构通用规范
GB 55034 建筑与市政施工现场安全卫生与职业健康通用规范
JGJ 79 工业设备及管道防腐蚀工程技术标准
JGJ 147 钢结构工程施工规范
JGJ 276 建筑施工起重吊装工程安全技术规范
JGJ 476 建筑工程抗浮技术标准
SJ 20893 不锈钢酸洗与钝化规范

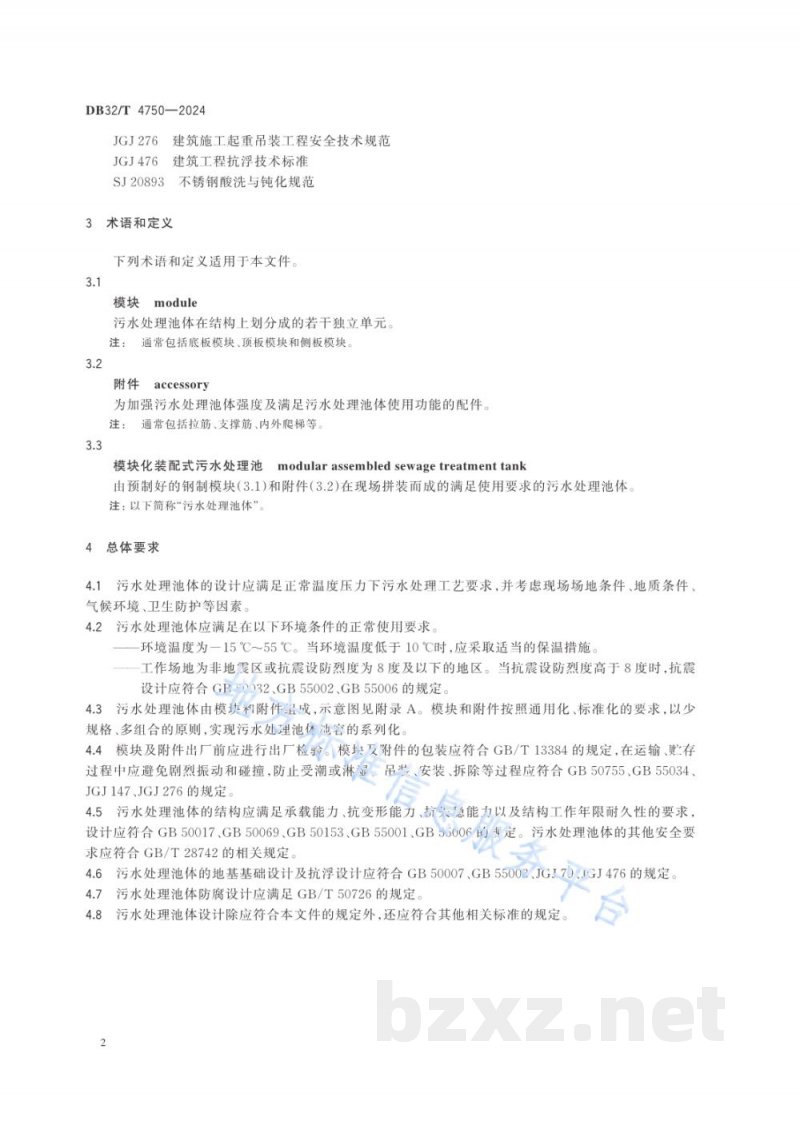

3 术语和定义

下列术语和定义适用于本文件。

3.1 模块 module
污水处理池体在结构上划分成的若干独立单元。
注：通常包括底板模块、顶板模块和侧板模块。

3.2 附件 accessory
为加强污水处理池体强度及满足污水处理池体使用功能的配件。
注：通常包括拉筋、支撑筋、内外爬梯等。

3.3 模块化装配式污水处理池 modular assembled sewage treatment tank
由预制好的钢制模块（3.1）和附件（3.2）在现场拼装而成的满足使用要求的污水处理池体。
注：以下简称“污水处理池体”。


4 总体要求

4.1 污水处理池体的设计应满足正常温度压力下污水处理工艺要求，并考虑现场场地条件、地质条件、气候环境、卫生防护等因素。

4.2 污水处理池体应满足在以下环境条件的正常使用要求：
a) 环境温度为一15℃～55℃。当环境温度低于10℃时，应采取适当的保温措施。
b) 工作场地为非地震区或抗震设防烈度为8度及以下的地区。当抗震设防烈度高于8度时，抗震设计应符合GB 50032、GB 55002、GB 55006的规定。

4.3 污水处理池体由模块和附件组成，示意图见附录A。模块和附件按照通用化、标准化的要求，以少规格、多组合的原则，实现污水处理池体容积的系列化。

4.4 模块及附件出厂前应进行出厂检验。模块及附件的包装应符合GB/T 13384的规定，在运输、贮存过程中应避免剧烈振动和碰撞，防止受潮或淋雨。吊装、安装、拆除等过程应符合GB 50755、GB 55034、JGJ 147、JGJ 276的规定。

4.5 污水处理池体的结构应满足承载能力、抗变形能力、稳定性以及结构工作年限耐久性的要求，设计应符合GB 50017、GB 50069、GB 50153、GB 55001、GB 55006的规定。污水处理池体的其他安全要求应符合GB/T 28742的相关规定。

4.6 污水处理池体的地基基础设计及抗浮设计应符合GB 50007、GB 55003、JGJ 79、JGJ 476的规定。

4.7 污水处理池体防腐设计应满足GB/T 50726的规定。

4.8 污水处理池体设计除应符合本文件的规定外，还应符合其他相关标准的规定。
