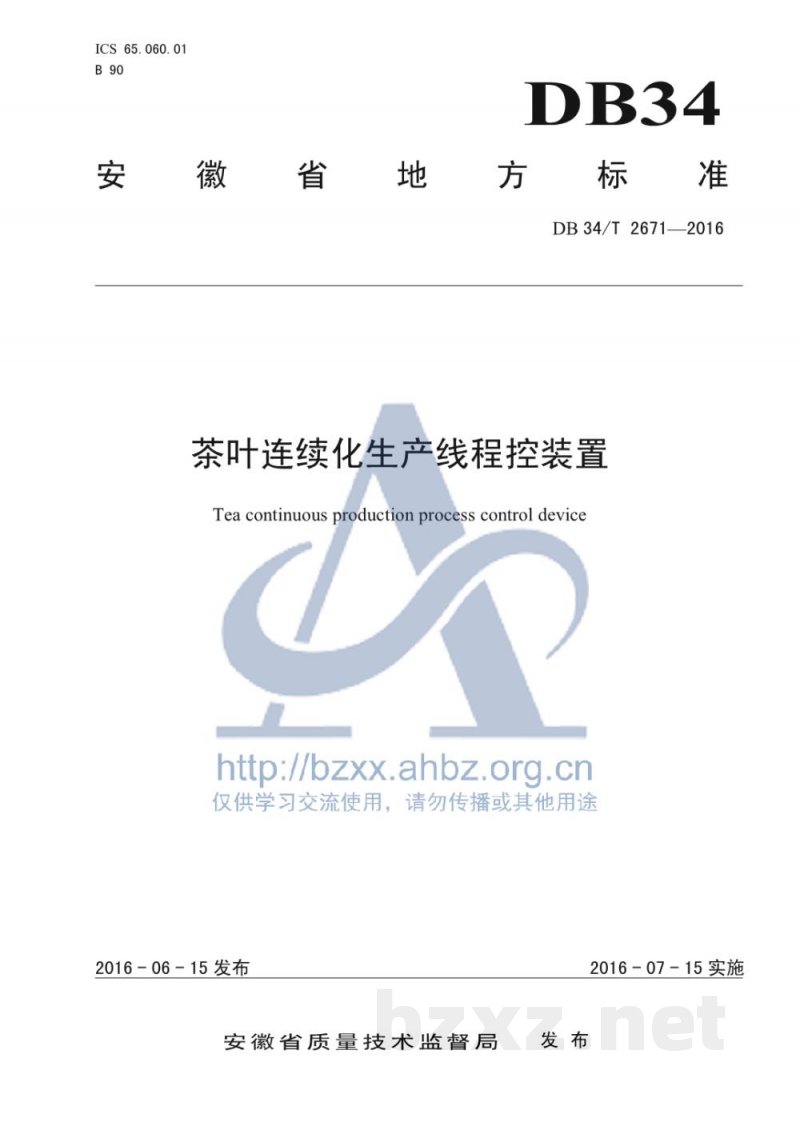

ICS 65.060.01
B90
DB34/T 2671—2016
茶叶连续化生产程控装置（Tea continuous production process control device）

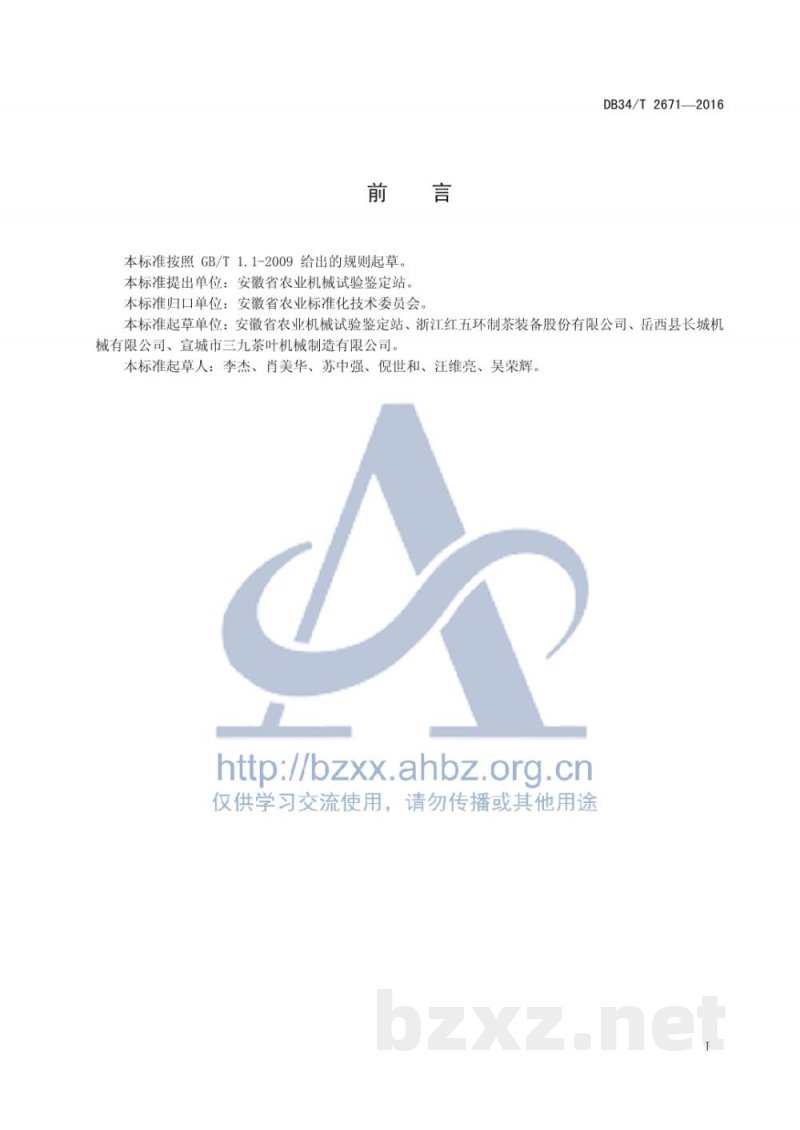

前言
本标准按照GB/T 1.1-2009给出的规则起草。本标准提出单位为安徽省农业机械试验鉴定站，归口单位为安徽省农业标准化技术委员会。
本标准起草单位：安徽省农业机械试验鉴定站、浙江红五环制茶装备股份有限公司、岳西县长城机械有限公司、宣城市三九茶叶机械制造有限公司。
本标准起草人：李杰、肖美华、苏中强、倪世和、汪维亮、吴荣辉。

1 范围
本标准规定了茶叶连续化生产程控装置的术语和定义、技术要求、标志、使用说明书、包装、贮存、运输等内容。
本标准适用于茶叶连续化生产程控装置（以下简称“程控装置”），部分工序的程控装置可参考使用。

2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期版本适用；凡是不注日期的引用文件，其最新版本（包括修改单）适用。
GB 4208 外壳防护等级（IP代码）
GB 4793.1-2007 测量、控制和实验室用电气设备的安全要求 第1部分：通用要求
GB/T 9969 工业产品使用说明书总则
GB/T 13306 标牌
GB/T 13384 机电产品包装通用技术条件
GB/T 17212 工业过程测量和控制术语和定义
JB/T 9329 仪器仪表运输、运输贮存基本环境条件及试验方法

3 术语和定义
3.1 茶叶连续化生产程控装置：用于茶叶加工生产过程中，对相关工序实现连续化自动控制的装置。

4 型号及主参数
产品结构包括：分类代号（农产品初加工机械）、类别代号（茶叶加工机械）、产品类别（程控装置）、主参数（工位数）、改进代号等。

5 技术要求
5.1 适用环境
程控装置应能在以下环境条件下正常工作：
温度：-10℃～+55℃；
相对湿度：≤95%（无凝露）；
大气压力：86kPa～106kPa；
周围环境无腐蚀性介质；
电压：单相220V、三相380V（-10%～+7%）；
频率：50Hz（±1%）；
谐波含量：<5%。

5.2 功能要求
5.2.1 自诊断功能：应能对运行异常及软硬件故障进行诊断与处理。
5.2.2 组态功能：支持参数的就地或远程设定与调整。
5.2.3 非测量信息管理功能：可设置或读取管理信息。
5.2.4 显示功能：应清晰显示输入值、反馈值、组态数据及诊断信息等。
5.2.5 断电保护功能：电源中断时应保持运行状态不变。
5.2.6 数据保留：系统应记录故障次数不少于10次，并具备数据恢复能力。
5.2.7 限幅保护功能：输出应具备限幅保护，误差不超过2.5%。
5.2.8 通信功能：可根据需求配置通信功能，并符合相关通信协议标准。

5.3 控制精度要求
控制对象包括温度、时间、转速、风速、质量等参数，控制精度一般为±1%～±10%不等，响应时间可达2ms。

5.4 其他要求
表面涂层及外观应完整光洁，紧固件不得松动，可动部件应灵活可靠。电源在极限条件下应仍能正常启动。

5.5 安全要求
安全标志应符合相关国家标准要求。
