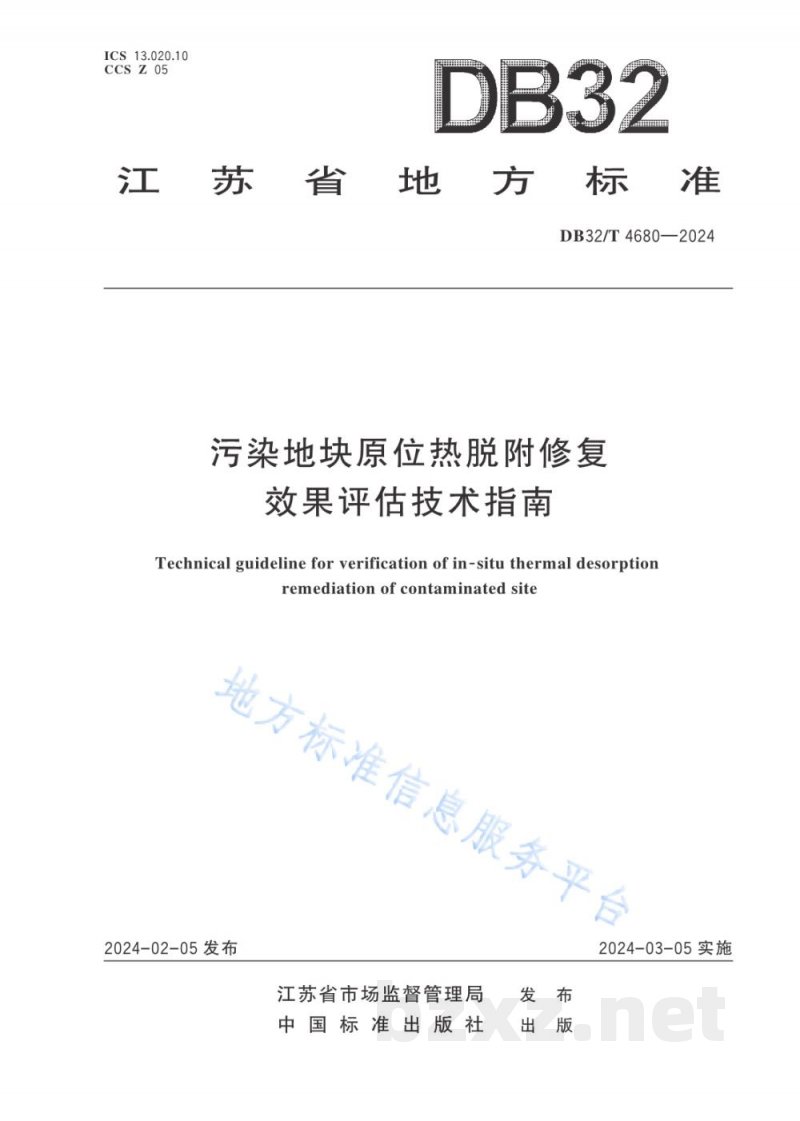

ICS 13.020.10
CCS Z05
DB32
江苏省地方标准
DB32/T 4680—2024

污染地块原位热脱附修复效果评估技术指南
Technical guideline for verification of in-situ thermal desorption remediation of contaminated site

2024-02-05发布
2024-03-05实施
江苏省市场监督管理局发布
中国标准出版社出版

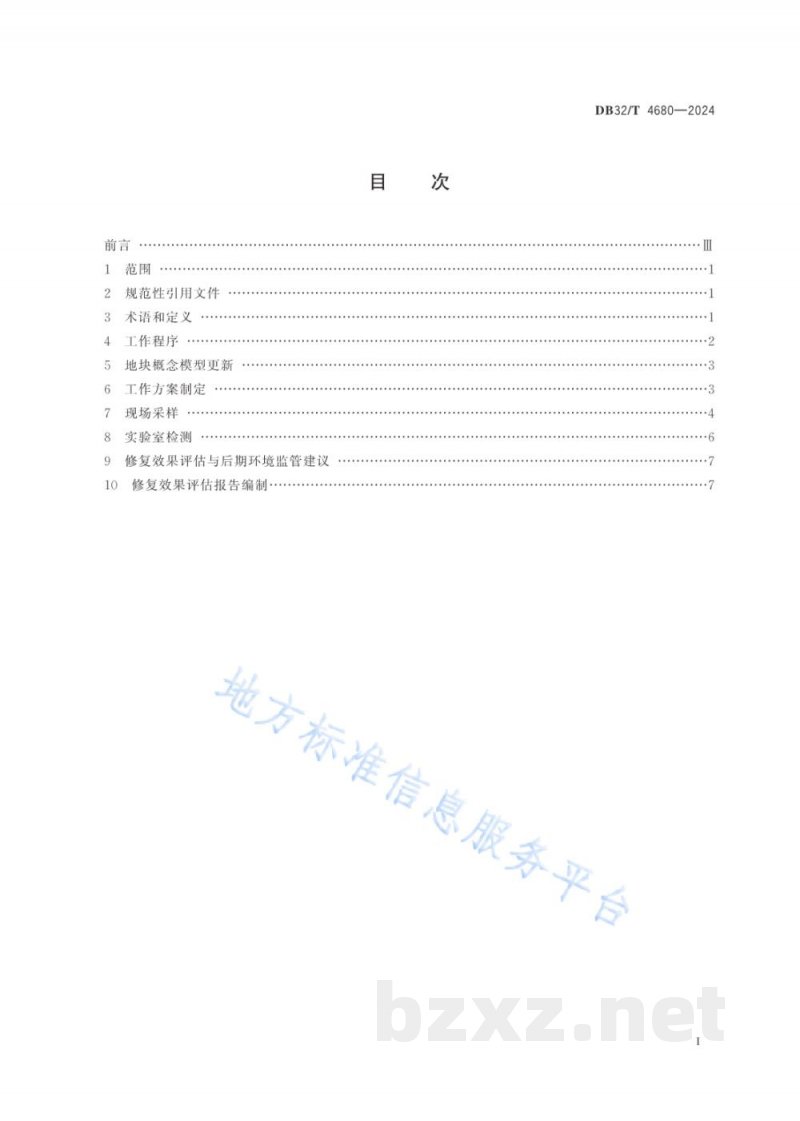

目 次
前言
1 范围
2 规范性引用文件
3 术语和定义
4 工作程序
5 地块概念模型更新
6 工作方案制定
7 现场采样
8 实验室检测
9 修复效果评估与后期环境监管建议
10 修复效果评估报告编制

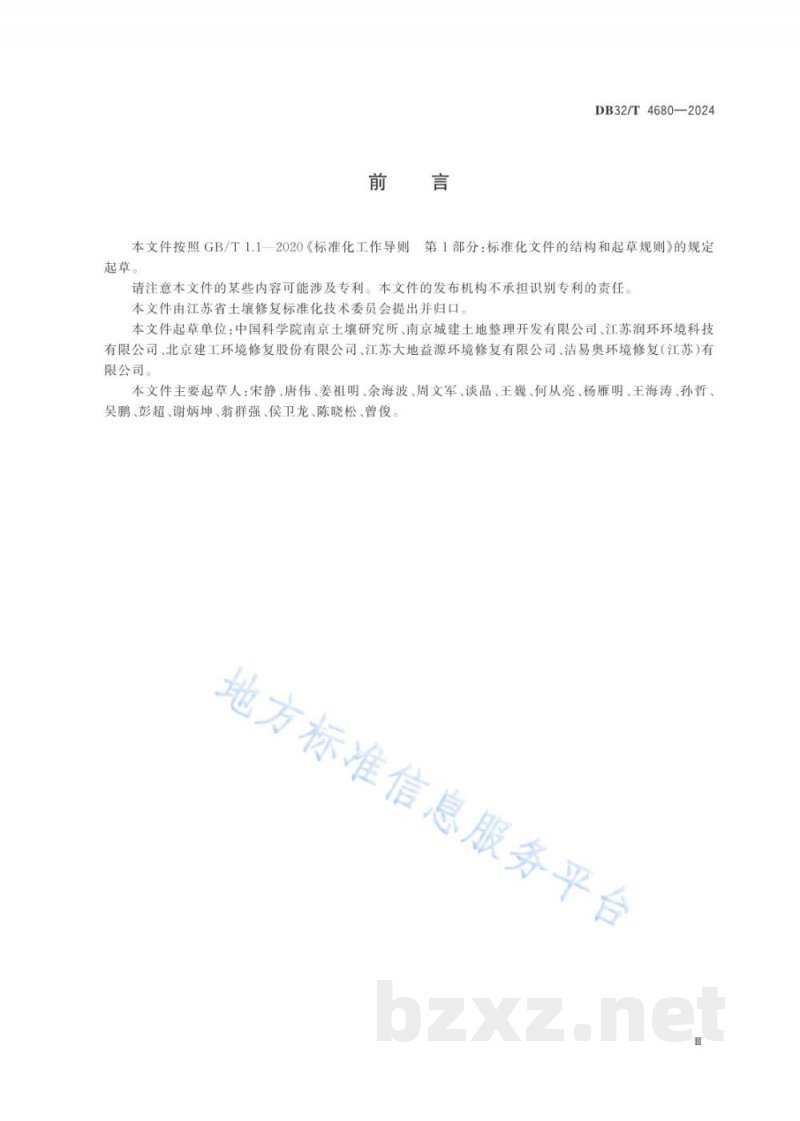

前言

本文件按照GB/T 1.1—2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。
本文件由江苏省土壤修复标准化技术委员会提出并归口。
本文件起草单位：中国科学院南京土壤研究所、南京城建土地整理开发有限公司、江苏润环环境科技有限公司、北京建工环境修复股份有限公司、江苏大地益源环境修复有限公司、洁易奥环境修复（江苏）有限公司。
本文件主要起草人：宋静、唐伟、姜祖明、余海波、周文军、谈晶、王巍、何从亮、杨雁明、王海涛、孙哲、吴鹏、彭超、谢炳坤、翁群强、侯卫龙、陈晓松、曾俊。

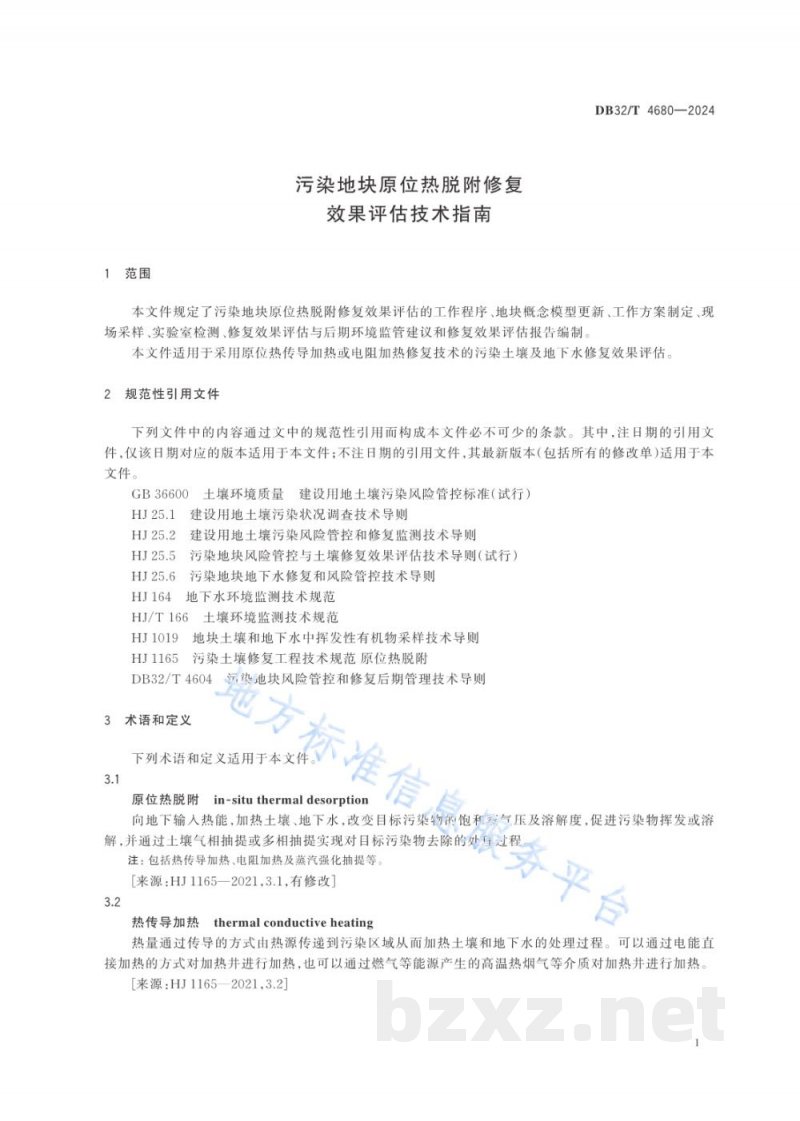

1 范围

本文件规定了污染地块原位热脱附修复效果评估的工作程序、地块概念模型更新、工作方案制定、现场采样、实验室检测、修复效果评估与后期环境监管建议和修复效果评估报告编制。本文件适用于采用原位热传导加热或电阻加热修复技术的污染土壤及地下水修复效果评估。

2 规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB 36600 土壤环境质量 建设用地土壤污染风险管控标准（试行）
HJ 25.1 建设用地土壤污染状况调查技术导则
HJ 25.2 建设用地土壤污染风险管控和修复监测技术导则
HJ 25.5 污染地块风险管控与土壤修复效果评估技术导则（试行）
HJ 25.6 污染地块地下水修复和风险管控技术导则
HJ 164 地下水环境监测技术规范
HJ/T 166 土壤环境监测技术规范
HJ 1019 地块土壤和地下水中挥发性有机物采样技术导则
HJ 1165 污染土壤修复工程技术规范 原位热脱附
DB32/T 4604 污染地块风险管控和修复后期管理技术导则

3 术语和定义

下列术语和定义适用于本文件。
3.1
原位热脱附 in-situ thermal desorption
向地下输入热能，加热土壤、地下水，改变目标污染物饱和蒸气压及溶解度，促进污染物挥发或溶解，并通过土壤气相抽提或多相抽提实现对目标污染物去除的处理过程。
注：包括热传导加热、电阻加热及蒸汽强化抽提等。
来源：HJ 1165—2021, 3.1，有修改

3.2
热传导加热 thermal conductive heating
热量通过传导的方式由热源传递到污染区域从而加热土壤和地下水的处理过程。可以通过电能直接加热的方式对加热井进行加热，也可以通过燃气等能源产生的高温热烟气等介质对加热井进行加热。
来源：HJ 1165—2021, 3.2

3.3
电阻加热 electrical resistance heating
将电流通过污染区域，通过电流的热效应加热土壤和地下水的处理过程。
注：也称为电流加热。
来源：HJ 1165—2021, 3.3，有修改

3.4
修复效果评估 remediation verification
通过资料回顾与现场踏勘、布点采样与实验室检测，综合评估地块土壤和地下水修复是否达到规定要求或地块风险是否达到可接受水平。

3.5
热采样 sampling during heating
原位热脱附修复区域内温度在不降至常温即开展土壤或地下水修复效果评估采样工作，采用耐高温可密封取样工具采集土壤或地下水样品，采用冰浴等降温措施降至常温后采集送检样品。

4 工作程序

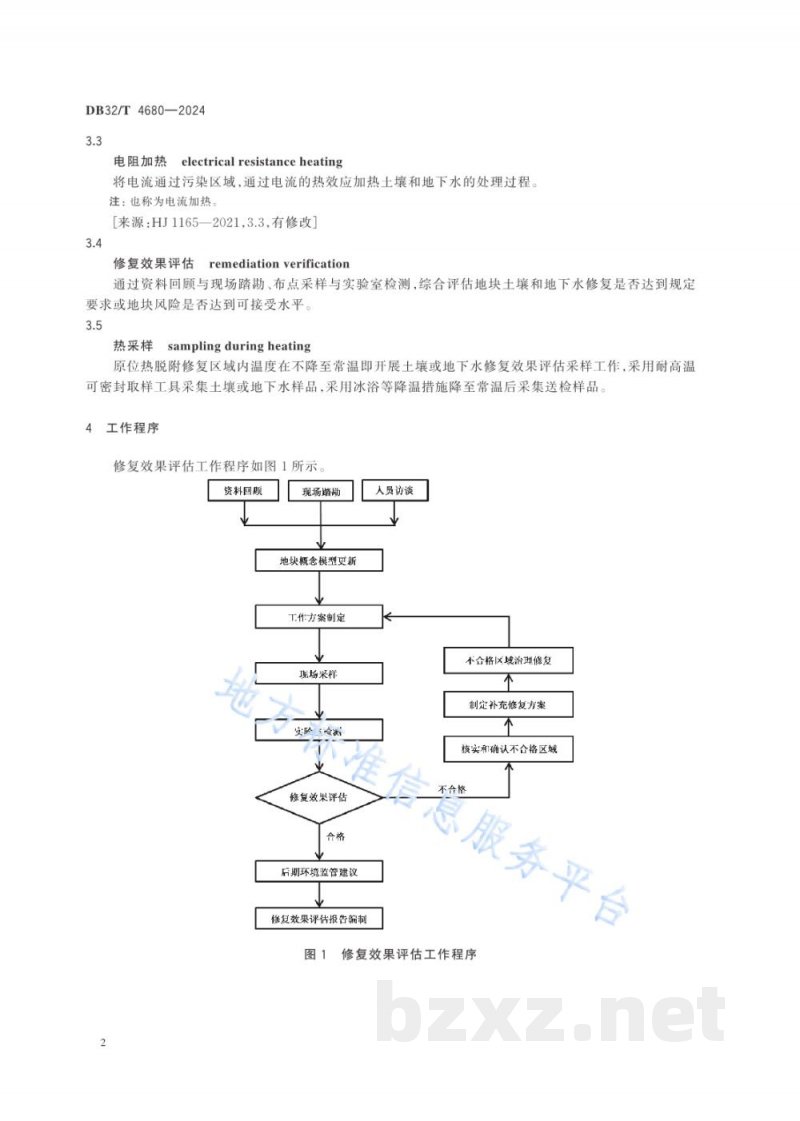

修复效果评估工作程序如图1所示。
图1 修复效果评估工作程序
资料回顾 → 现场踏勘 → 地块概念模型更新 → 工作方案制定 → 现场采样 → 实验室检测 → 修复效果评估 → 后期环境监管建议 → 修复效果评估报告编制
注：在修复效果评估环节，若判定为“不合格”，则进行不合格区域核实和确认，制定补充修复方案，并进行补充修复后重新进入评估流程；若判定为“合格”，则进入后期环境监管建议及报告编制阶段。
