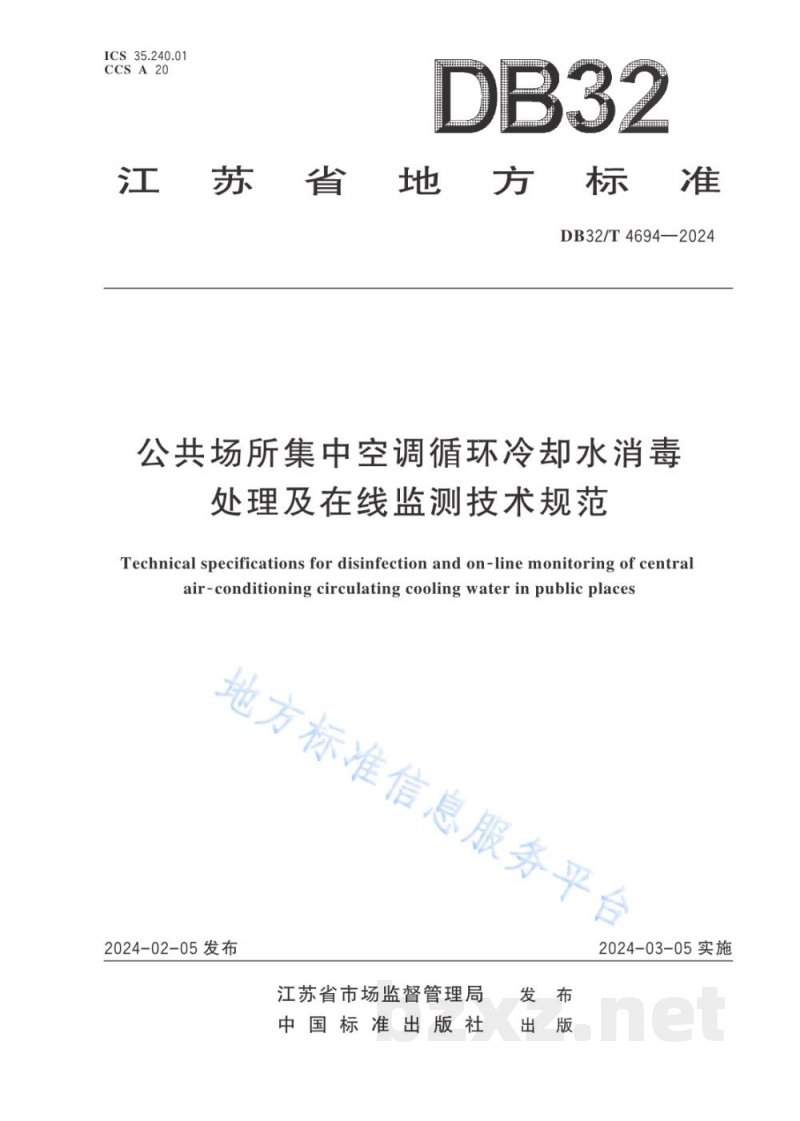

ICS 35.240.01
CCS A20
DB32
江苏省地方标准
DB32/T 4694—2024

公共场所集中空调循环冷却水消毒处理及在线监测技术规范
Technical specifications for disinfection and on-line monitoring of central air-conditioning circulating cooling water in public places

2024-02-05 发布
2024-03-05 实施
江苏省市场监督管理局 发布

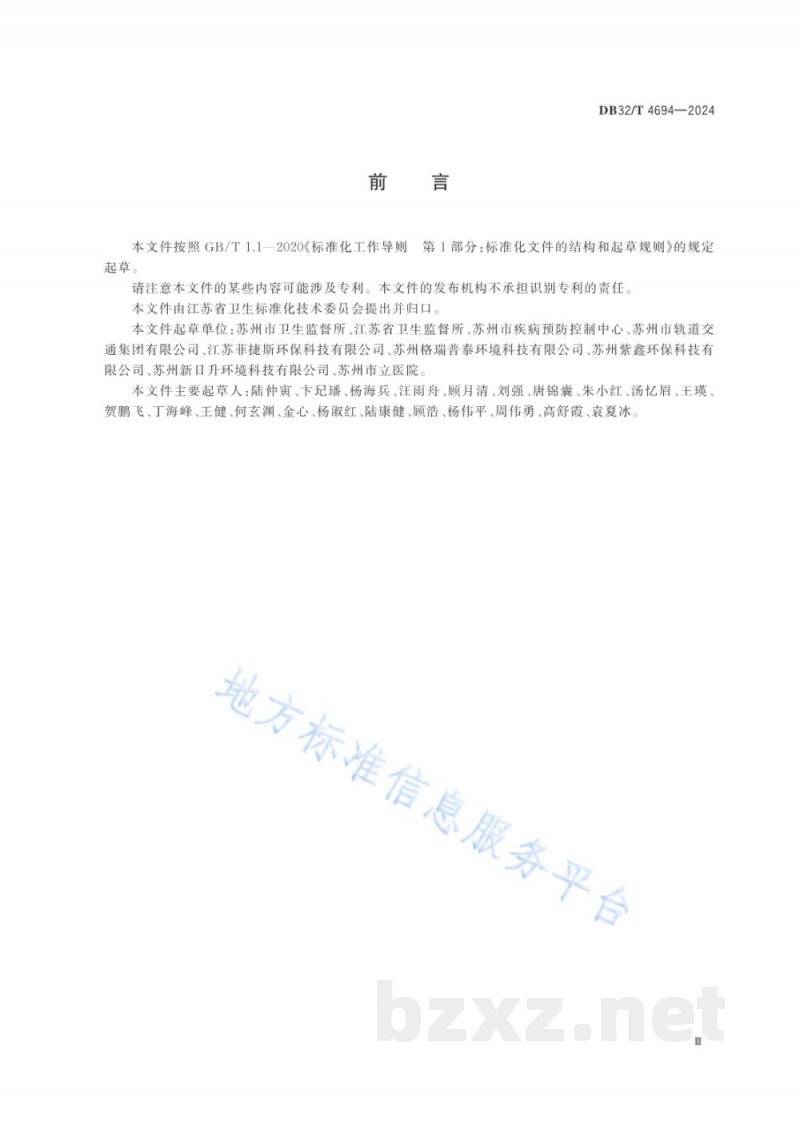

前言

本文件按照GB/T 1.1—2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。

请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。

本文件由江苏省卫生标准化技术委员会提出并归口。

本文件起草单位：苏州市卫生监督所、江苏省卫生监督所、苏州市疾病预防控制中心、苏州市轨道交通集团有限公司、江苏菲捷斯环保科技有限公司、苏州格瑞普泰环境科技有限公司、苏州紫鑫环保科技有限公司、苏州新日升环境科技有限公司、苏州市立医院。

本文件主要起草人：陆仲寅、卡记瑶、杨海兵、汪雨舟、顾月清、刘强、唐锦囊、朱小红、汤忆眉、王瑛、贺鹏飞、丁海峰、王健、何玄渊、金心、杨淑红、陆康健、顾浩、杨伟平、周伟勇、高舒霞、袁夏冰。

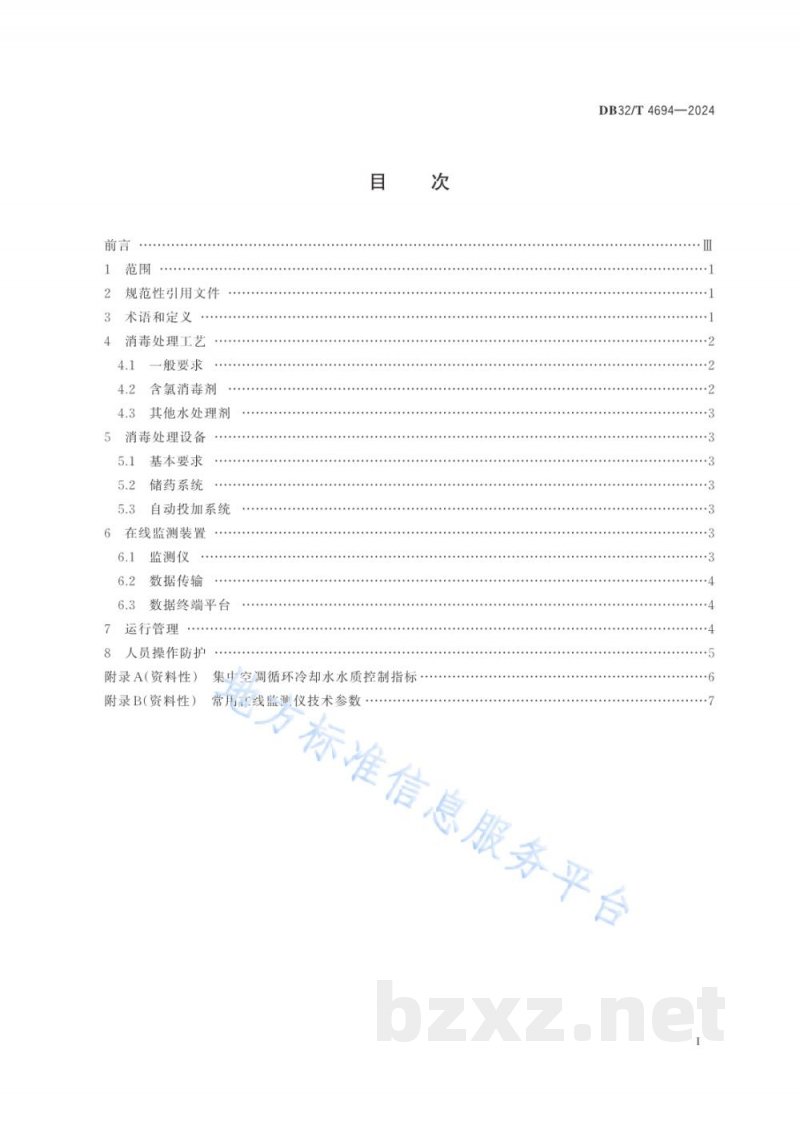

目录
1 范围
2 规范性引用文件
3 术语和定义
4 消毒处理工艺
4.1 一般要求
4.2 含氯消毒剂
4.3 其他水处理剂
5 消毒处理设备
5.1 基本要求
5.2 储药系统
5.3 自动投加系统
6 在线监测装置
6.1 监测仪
6.2 数据传输
6.3 数据终端平台
7 运行管理
8 人员操作防护
附录A（资料性）集中空调循环冷却水水质控制指标
附录B（资料性）常用在线监测仪技术参数

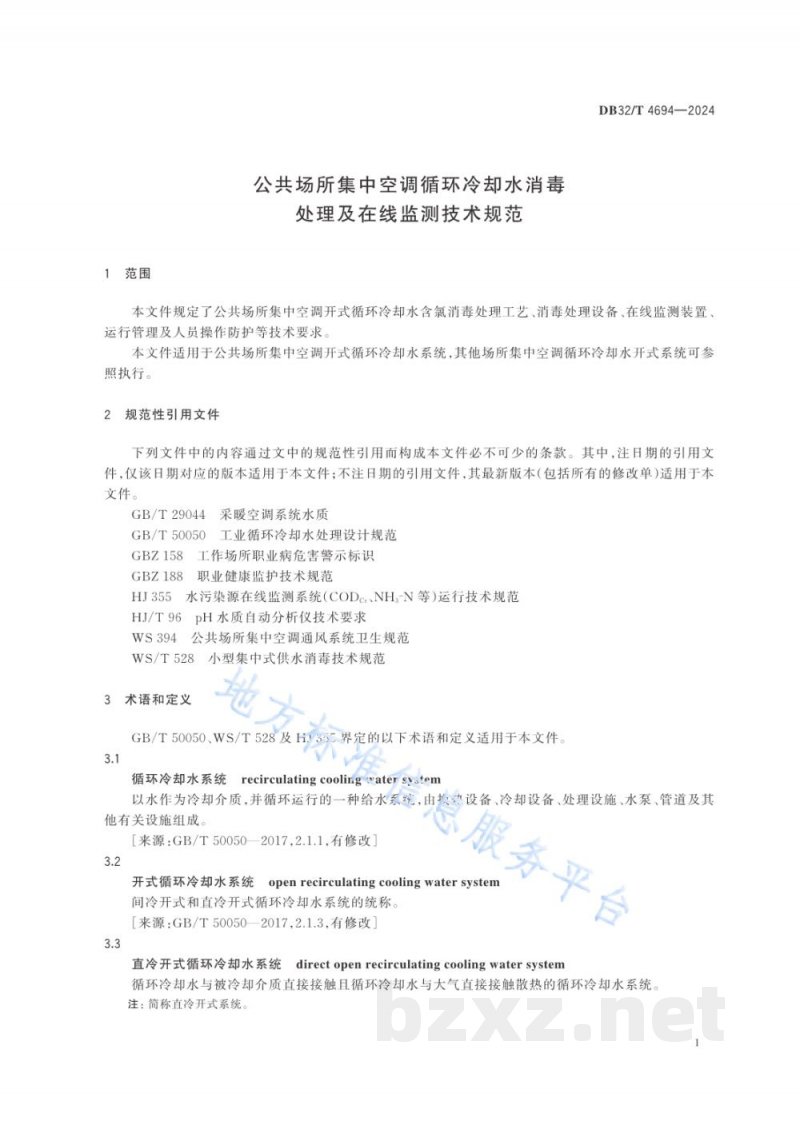

1 范围

本文件规定了公共场所集中空调开式循环冷却水含氯消毒处理工艺、消毒处理设备、在线监测装置、运行管理及人员操作防护等技术要求。
本文件适用于公共场所集中空调开式循环冷却水系统，其他场所集中空调循环冷却水开式系统可参照执行。

2 规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 29044 采暖空调系统水质
GB/T 50050 工业循环冷却水处理设计规范
GBZ 158 工作场所职业病危害警示标识
GBZ 188 职业健康监护技术规范
HJ 355 水污染源在线监测系统（CODCr、NH3-N等）运行技术规范
HJ/T 96 pH水质自动分析仪技术要求
WS 394 公共场所集中空调通风系统卫生规范
WS/T 528 小型集中式供水消毒技术规范

3 术语和定义

GB/T 50050、WS/T 528及HJ 355界定的以及下列术语和定义适用于本文件。

3.1
循环冷却水系统 recirculating cooling water system
以水作为冷却介质，并循环运行的一种给水系统，由冷却设备、处理设施、水泵、管道及其他有关设施组成。
［来源：GB/T 50050—2017，2.1.1，有修改］

3.2
开式循环冷却水系统 open recirculating cooling water system
间冷开式和直冷开式循环冷却水系统的统称。
［来源：GB/T 50050—2017，2.1.3，有修改］

3.3
直冷开式循环冷却水系统 direct open recirculating cooling water system
循环冷却水与被冷却介质直接接触且循环冷却水与大气直接接触散热的循环冷却水系统。
注：简称直冷开式系统。
［来源：GB/T 50050—2017，2.1.5，有修改］

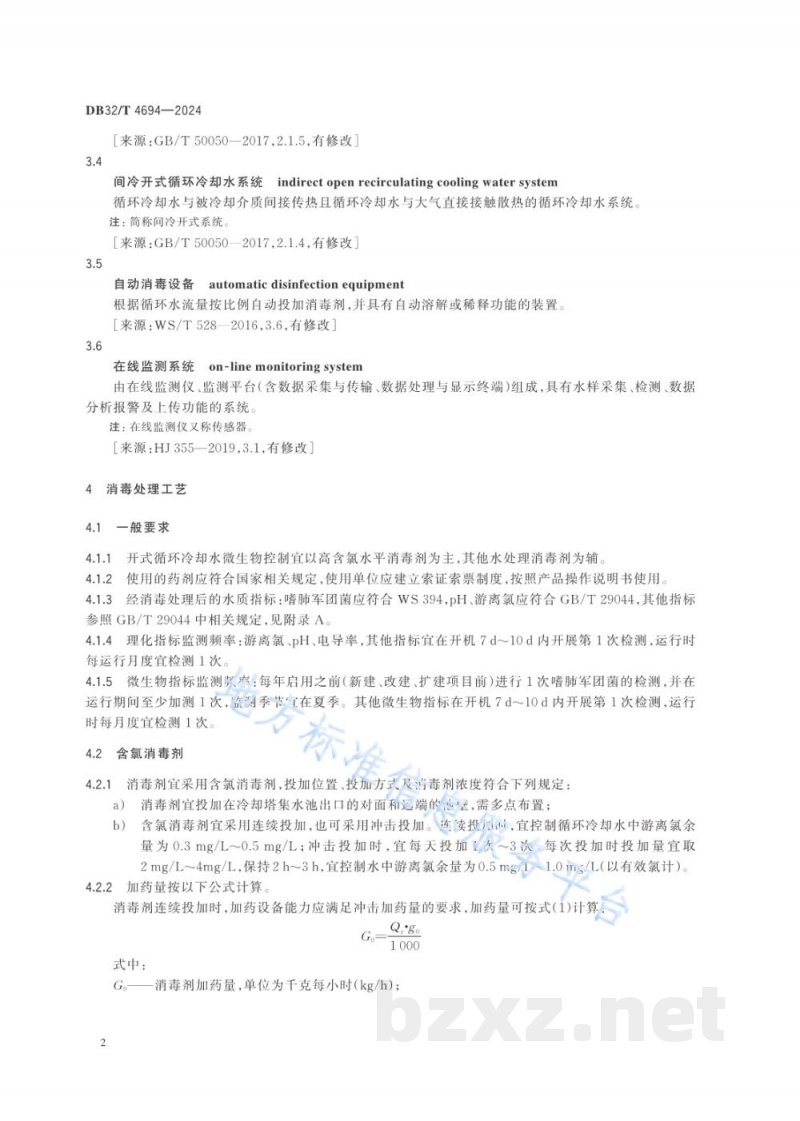

3.4
间冷开式循环冷却水系统 indirect open recirculating cooling water system
循环冷却水与被冷却介质间接传热且循环冷却水与大气直接接触散热的循环冷却水系统。
注：简称间冷开式系统。
［来源：GB/T 50050—2017，2.1.4，有修改］

3.5
自动消毒设备 automatic disinfection equipment
根据循环水流量按比例自动投加消毒剂，并具有自动溶解或稀释功能的装置。
［来源：WS/T 528—2016，3.6，有修改］

3.6
在线监测系统 on-line monitoring system
由在线监测仪、监测平台（含数据采集与传输、数据处理与显示终端）组成，具有水样采集、检测、数据分析报警及上传功能的系统。
注：在线监测仪又称传感器。
［来源：HJ 355—2019，3.1，有修改］

4 消毒处理工艺

4.1 一般要求
4.1.1 开式循环冷却水微生物控制宜以高含氯水平消毒剂为主，其他水处理消毒剂为辅。
4.1.2 使用的药剂应符合国家相关规定，使用单位应建立索证索票制度，按照产品操作说明书使用。
4.1.3 经消毒处理后的水质指标：嗜肺军团菌应符合WS 394，pH、游离氯应符合GB/T 29044，其他指标参照GB/T 29044中相关规定，见附录A。
4.1.4 理化指标监测频率：游离氯、pH、电导率，其他指标宜在开机7d~10d内开展第1次检测，运行时每运行月度宜检测1次。
4.1.5 微生物指标监测频率：每年启用之前（新建、改建、扩建项目前）进行1次嗜肺军团菌的检测，并在运行期间至少加测1次，监测季节宜在夏季。其他微生物指标在开机7d~10d内开展第1次检测，运行时每月度宜检测1次。

4.2 含氯消毒剂
4.2.1 消毒剂宜采用含氯消毒剂，投加位置、投加方式及消毒剂浓度符合下列规定：
a) 消毒剂宜投加在冷却塔集水池出口的对面和远端中心，需多点布置；
b) 含氯消毒剂宜采用连续投加，也可采用冲击投加。连续投加，宜控制循环冷却水中游离氯余量为0.3mg/L~0.5mg/L；冲击投加时，宜每天投加2~3次，每次投加时投加量宜取2mg/L~4mg/L，保持2h~3h，宜控制水中游离氯余量为0.5mg/L~1.0mg/L（以有效氯计）。
4.2.2 加药量按以下公式计算。
消毒剂连续投加时，加药设备能力应满足冲击加药量的要求，加药量可按式(1)计算：

G = (Q * C) / 1000 (1)

式中：
G——消毒剂加药量，单位为千克每小时(kg/h)；
Q——循环冷却水流量，单位为立方米每小时(m³/h)；
C——消毒剂投加浓度，单位为毫克每升(mg/L)。
