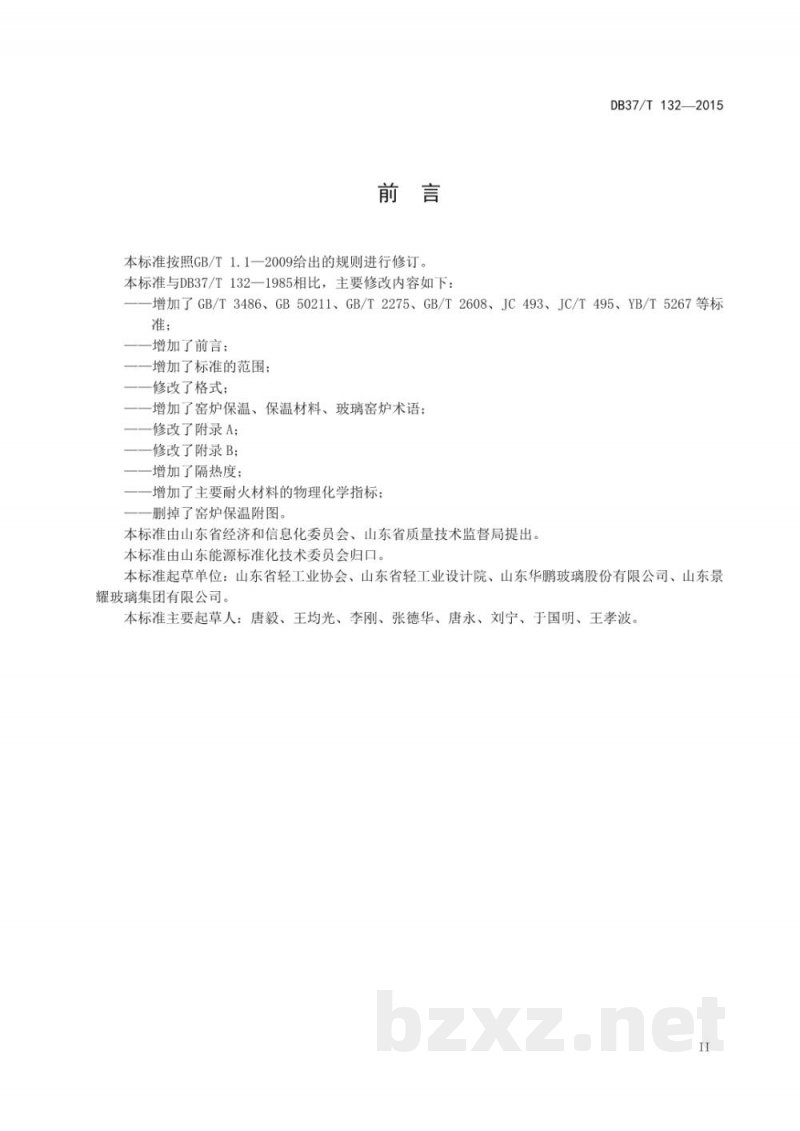

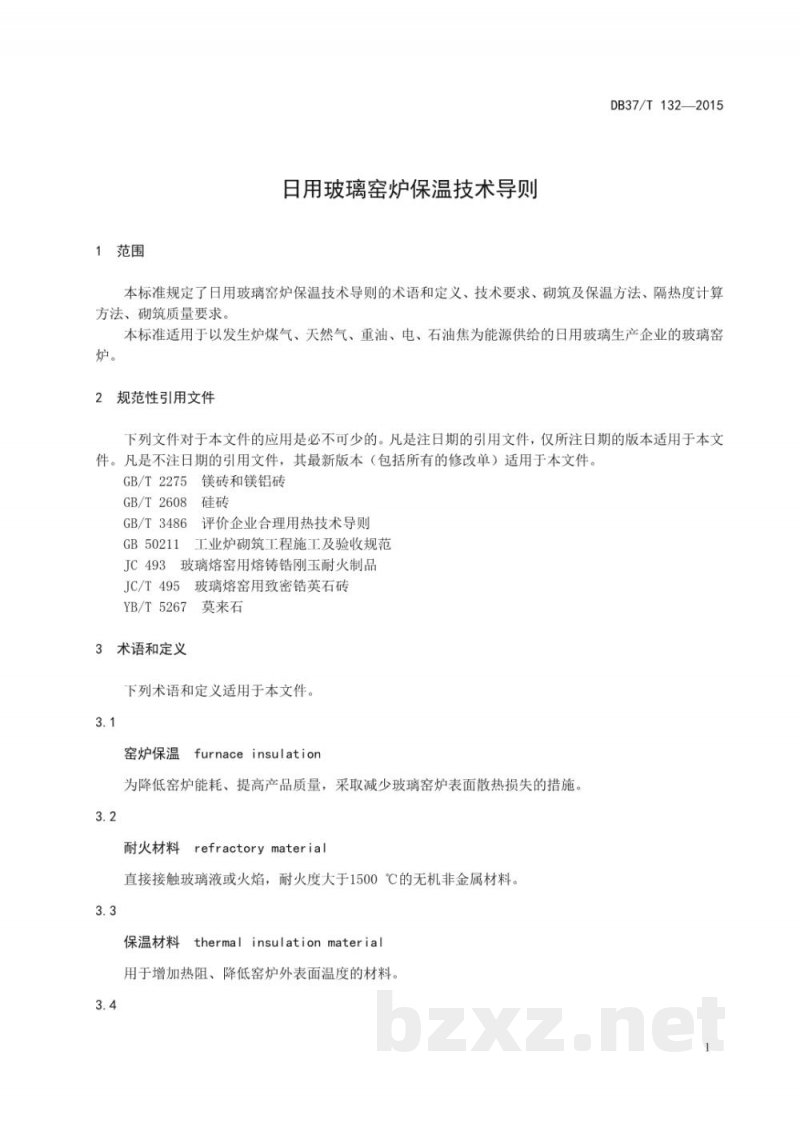

ICS 91.100.99 Q10 DB37 山东省地方标准 日用玻璃窑炉保温技术导则 DB37/T132—2015（代替DB37/T132—1985） Domestic glass furnace insulation technical guidelines 2015-03-23发布 山东省质量技术监督局发布 2015-04-23实施 前言 本标准按照GB/T 1.1—2009给出的规则进行修订。与DB37/T132—1985相比，主要修改内容如下： 增加了GB/T3486、GB50211、GB/T2275、GB/T2608、JC493、JC/T495、YB/T5267等标准； 增加了前言； 增加了标准的范围； 修改了格式； 增加了窑炉保温、保温材料、玻璃窑炉术语； 修改了附录A； 修改了附录B； 增加了隔热度相关内容； 增加了主要耐火材料的物理化学指标； 删除了窑炉保温附图。 本标准由山东省经济和信息化委员会、山东省质量技术监督局提出。 本标准由山东能源标准化技术委员会归口。 本标准起草单位：山东省轻工业协会、山东省轻工业设计院、山东华鹏玻璃股份有限公司、山东景耀玻璃集团有限公司。 本标准主要起草人：唐毅、王均光、李刚、张德华、唐永、刘宁、于国明、王孝波。 1 范围 本标准规定了日用玻璃窑炉保温技术导则的术语和定义、技术要求、砌筑及保温方法、隔热度计算方法、砌筑质量要求。 本标准适用于以发生炉煤气、天然气、重油、电、石油焦为能源供给的日用玻璃生产企业的玻璃窑炉。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用；凡是不注日期的引用文件，其最新版本（包括所有修改单）适用。 GB/T 2275 镁砖和镁铝砖 GB/T 2608 硅砖 GB/T 3486 评价企业合理用热技术导则 GB 50211 工业炉砌筑工程施工及验收规范 JC 493 玻璃熔窑用熔铸锆刚玉耐火制品 JC/T 495 玻璃熔窑用致密锆英石砖 YB/T 5267 莫来石 3 术语和定义 3.1 窑炉保温 为降低窑炉能耗、提高产品质量，采取减少玻璃窑炉表面散热损失的措施。 3.2 耐火材料 直接接触玻璃液或火焰、耐火度大于1500℃的无机非金属材料。 3.3 保温材料 用于增加热阻、降低窑炉外表面温度的材料。 3.4 玻璃窑炉 熔化玻璃的热工设备，由耐火材料、保温材料和钢结构构成。 3.5 隔热度 体现窑炉综合保温强度的指标，以（m·h·℃/kJ）表示。 4 技术要求 4.1 窑炉各部位保温强度要求以隔热度体现，其要求见附录E。 4.2 窑炉外表面温度应符合GB/T 3486的要求，见附录D。 4.3 窑炉主体耐火材料要求：窑炉应选用优质耐火材料作为主体材料，并避免材料之间的接触反应。主要部位推荐材料见附录A，材料选择应符合相关标准要求，主要物理化学指标见附录C。 4.4 窑炉保温材料要求：应选择导热系数小且适用于工作温度的材料，同时考虑与主体材料的兼容性及耐压强度等因素。推荐性能见附录B。 5 砌筑及保温方法 5.1 池壁 5.1.1 玻璃液面线以下200mm内不加保温，进行冷却。 5.1.2 池壁砖一般采用电熔砖，砌筑前应切磨加工，采取一排砖直立排列，砖的致密层朝里朝上。
