本文详解AutoCAD 2018图形界限设置方法，通过limits命令与缩放操作，帮助用户快速调整绘图区域范围至A3标准尺寸。
在使用AutoCAD绘图时，合理设置图形界限能有效规范绘图区域。本文将带你一步步在AutoCAD 2018中完成图形界限的设置，轻松调整至A3纸大小，提升绘图规范性。
一、启动图形界限设置命令
在开始调整绘图区域之前，我们需要先激活图形界限功能。这是规范绘图环境的第一步，也是后续精确控制坐标的基础。操作方式非常直接，你有两种常见的路径来进入该模式。

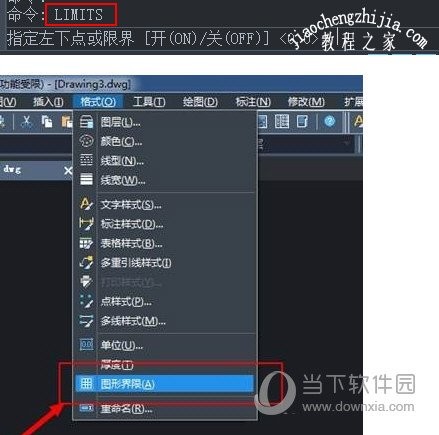

最快捷的方法是在AutoCAD 2018底部的命令输入栏中直接键入limits命令，然后按下回车键。这种方法适用于熟悉键盘操作的用户，效率极高。如果你更倾向于通过鼠标菜单进行操作，可以将光标移至顶部菜单栏，依次点击格式选项，在下拉列表中查找并选择图形界限。这两种方式殊途同归，最终都会触发系统的界限设置机制。
执行上述任一操作后，命令行会立即响应，提示你指定新的左下角点坐标。此时系统已处于界限调整模式，光标可能暂时看似无变化，但内部状态已准备好接收新的坐标数据。建议在操作前确保当前图层是模型空间，以避免在布局空间误操作导致视图混乱。完成这一步后，我们就为下一步确认左下角原点坐标做好了准备。
二、确认左下角原点坐标
回到命令行的交互界面，此时屏幕下方会显示具体的提示文字。仔细观察命令行，你会看到系统已经自动识别了当前的模型空间界限状态，并显示提示：重新设置模型空间界限。紧接着，系统会列出当前的原坐标位置，通常显示为 原坐标为 (0.000,0.000)。这个坐标值非常关键，它代表了绘图区域的左下角起点。在标准的工程制图习惯中，我们将左下角原点固定在坐标轴交点（即0,0处），这样可以确保所有后续的测量和布局都基于同一个标准参考系，避免因为原点偏移导致打印或出图时出现位置偏差。
对于绝大多数常规绘图任务，默认的左下角原点 (0.000, 0.000) 都是最合适的选择。因此，在这一步你不需要输入任何新的数值。直接按下键盘上的回车键即可。这一动作相当于告诉系统：“确认使用当前的默认左下角点”。按下回车后，命令行会立即响应，提示你指定新的右上角点。此时，左下角的坐标锁定已经完成，绘图区域的基准已确立。确认这一步操作无误后，我们就可以进入下一步，设定右上角的具体尺寸了。
三、设定右上角坐标尺寸
确认左下角原点后，命令行的提示随即切换为“指定新的右上角点”。此时，绘图区域的具体大小便完全由这个右上角坐标值来决定了。这里的输入逻辑非常直接：X值对应水平方向（宽），Y值对应垂直方向（高）。如果你使用的是标准的A3纸张进行打印布局，通常需要将绘图范围调整为 297,420（单位为毫米，横版）或 420,297（单位为毫米，竖版）。在实际操作时，假设我们采用横版A3，只需在命令行中输入 297,420 并回车。AutoCAD 会自动识别逗号作为分隔符，将 297 赋值给 X 轴，420 赋值给 Y 轴。这一操作相当于在坐标平面上画出了一个从 (0,0) 到 (297,420) 的矩形框，这个矩形框就是后续绘图和打印的有效界限。
注意：坐标格式严格遵循 (X,Y) 的顺序，中间用逗号分隔。如果你绘制的是建筑平面图或机械工程图，务必确保单位设置为毫米，并且根据实际使用的图幅大小（如 A2、A4 或自定义尺寸）调整这两个数值。输入错误的坐标会导致绘图区域过大或过小，影响后续的块引用或打印设置。完成这一步后，模型空间的界限范围就已经被正式定义了。接下来，我们需要通过缩放视图，直观地查看并验证这个新设定的区域是否符合预期。
四、缩放视图显示设定区域
坐标输入并回车确认后，模型空间的界限范围虽然已在后台定义完毕，但此时的视图往往还停留在之前的缩放比例，新设定的 A3 区域可能在屏幕中显得极小或极难辨认。为了直观地检查绘图区域是否符合预期，我们需要通过缩放操作将视野调整至涵盖整个界限范围。这一步对于后续在正确范围内绘图至关重要，能避免因视野局限导致的坐标误判。
操作过程非常简便。确认坐标输入无误后，直接在命令栏中输入 z（Zoom 命令的缩写）并按下 回车键。此时，AutoCAD 会提示“指定窗口或对象 (W/C/E/I/M/T/R/F/A/动态(D)/缩放因素(S)/上一次(P))”。我们需要输入 a（代表 All，即全部）并按下 回车键。执行该指令后，视图会瞬间缩放，使得当前图形界限所包围的区域完整填充在当前视窗中。你会看到一个清晰的矩形边界，这正是刚才设定的 297mm × 420mm 的 A3 绘图区域。
注意：这里的 Z - A 操作是基于图形界限（Limits）进行缩放的，而非基于已有图形对象。因此，即使绘图区为空，该操作也能准确显示出界限范围。完成缩放后，建议观察原点 (0,0) 是否位于视图的左下角附近，以验证设置的正确性。
五、验证图形界限设置结果
执行缩放操作后，视图已调整至涵盖整个界限范围。此时，我们需要通过观察 AutoCAD 的即时反馈来最终确认设置是否生效。请留意屏幕左下角的命令行区域，在输入 Z - A 并回车后，系统会短暂显示“正在重生成模型”的提示信息。这一反馈表明 AutoCAD 已根据新的图形界限参数重新计算了视图边界，是操作成功的直接信号。
回到绘图窗口仔细观察，你会发现屏幕中清晰地显示出一个矩形边框，其比例严格对应 A3 纸张的标准尺寸（297mm × 420mm）。这个可视化的矩形并非辅助线，而是图形界限在模型空间中的实际映射。只要该矩形完整且位置正确，即表示 Limits 命令已成功应用，绘图区域范围已锁定。
注意：若视图中未出现该矩形，或矩形尺寸与预期不符，请检查此前坐标输入是否有误，或确认是否误操作了其他缩放模式。确认界限设置无误后，后续所有绘图操作都应在该矩形范围内进行，以确保图纸符合出版或打印规范。至此，图形界限的设置与验证工作已全部完成。
