03D301-3 钢导管配线安装

03D301-3《钢导管配线安装》本图集适用于工业与民用建筑工程正常、多尘、潮湿的场所中电气线路钢管安装。包括了钢管配线明敷设；钢管配线暗敷设；钢管与各种用电设备、接线盒、桥架等连接安装；钢管穿防火墙、伸缩沉降缝明、暗敷设。主要解决钢管配线在各种建筑结构的敷设方式，包括电线管、焊接钢管、套接紧定式钢导管、套接扣压式钢导管，可挠金属电线保护管等明敷和暗敷。 修编86D468，D301-1～3(2004年合订本)

图集名称：钢导管配线安装
批准部门：中华人民共和国建设部
主编单位：机械工业第一设计研究院
实行日期：2003年2月15日
批准文号：建质[2003]17号
图集号：03D301-3

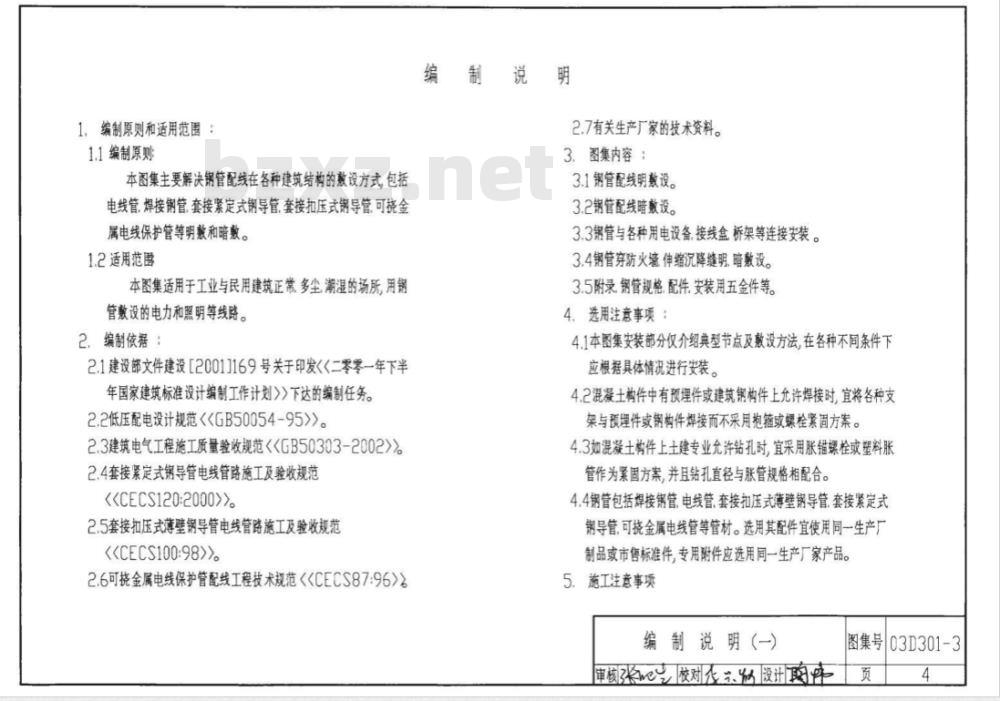

1. 编制原则和适用范围
1.1 编制原则
本图集主要解决钢管配线在各种建筑结构的敷设方式，包括电线管、焊接钢管、套接紧定式钢导管、套接扣压式钢导管、可挠金属电线保护管等的明敷和暗敷。
1.2 适用范围
本图集适用于工业与民用建筑正常、多尘、潮湿的场所，用钢管敷设的电力和照明等线路。

2. 编制依据
2.1 建设部文件建设[2001]169号关于印发《二零零一年下半年国家建筑标准设计编制工作计划》下达的编制任务。
2.2 低压配电设计规范《GB50054-95》。
2.3 建筑电气工程施工质量验收规范《GB50303-2002》。
2.4 套接紧定式钢导管电线管路施工及验收规范《CECS120:2000》。
2.5 套接扣压式薄壁钢导管电线管路施工及验收规范《CECS100:98》。
2.6 可挠金属电线保护管配线工程技术规范《CECS87:96》。
2.7 有关生产厂家的技术资料。

3. 图集内容
3.1 钢管配线明敷设。
3.2 钢管配线暗敷设。
3.3 钢管与各种用电设备、接线盒、桥架等连接安装。
3.4 钢管穿防火墙、过伸缩沉降缝的明敷及暗敷设。
小提示：此图集内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准图集文档。

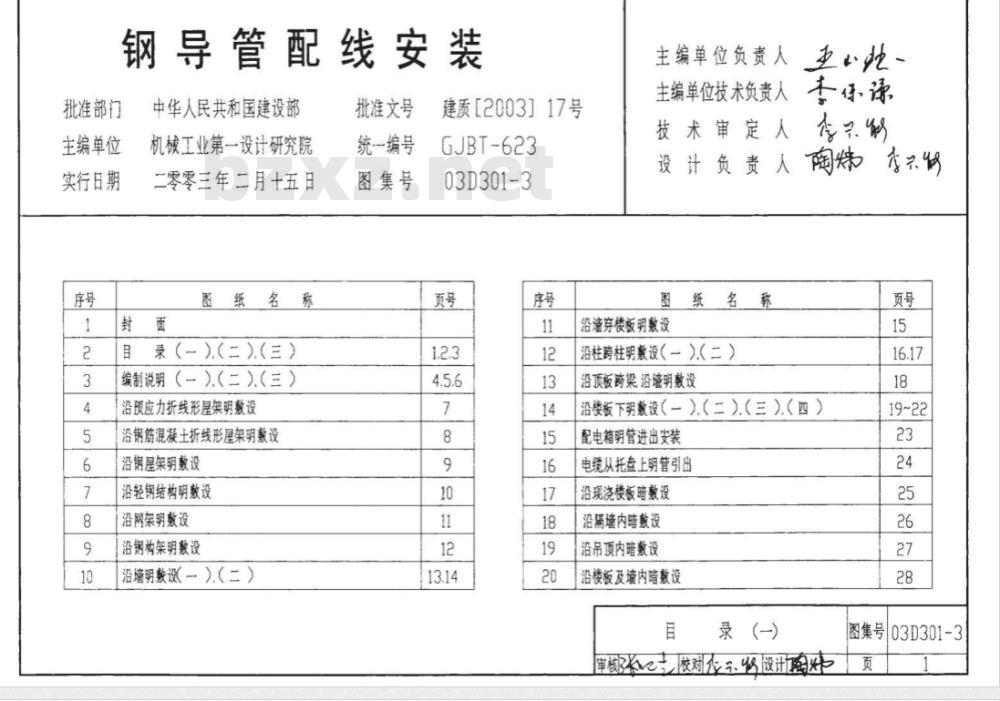

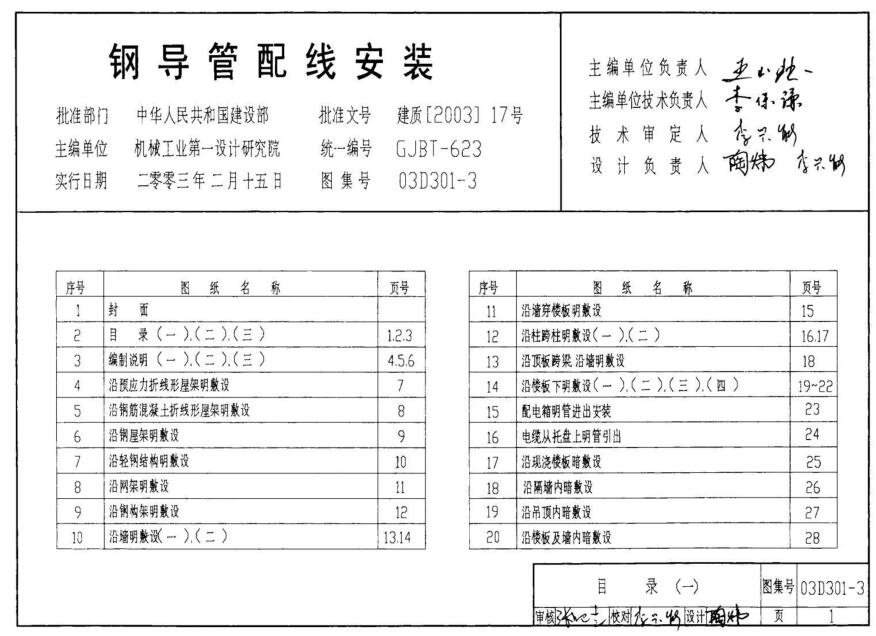

目录(一)、(二)、(三) 1 编制说明(一)、(二)、(三) 4 沿预应力折线形屋架明敷设 7 沿钢筋混凝土折线形屋架明敷设 8 沿钢屋架明敷设 9 沿轻钢结构明敷设 10 沿网架明敷设 11 沿钢构架明敷设 12 沿墙明敷设(一)、(二) 13 沿墙穿楼板明敷设 15 沿柱跨柱明敷设(一)、(二) 16 沿顶板跨梁、沿墙明敷设 18 沿楼板下明敷设(一)、(二)、(三)、(四) 19 配电箱明管进出安装 23 电缆从托盘上明管引出 24 沿现浇楼板暗敷设 25 沿隔墙内暗敷设 26 沿吊顶内暗敷设 27 沿楼板及墙内暗敷设 28 墙内暗敷设 29 墙体及楼板内暗敷设 30 钢管与接线盒在现浇混凝土墙内暗敷设(一)、(一) 31 配电箱暗管进出安装 33 钢管与接线盒及配电箱在现浇混凝土墙内安装 34 插座、开关、吊扇钢管暗进线安装 35 灯头盒在楼板内暗敷设 36 楼板内引至吊顶内暗敷设 37 穿防火墙敷设 38 过伸缩沉降缝明敷设 39 过伸缩沉降缝暗敷设 40 电机进线穿钢管明敷设 41 电机进线穿钢管暗敷设 42 设备进线穿钢管安装 43 钢管与接线盒连接安装(一)、(二) 44 钢管连接及接地安装 46 相关技术资料 可挠金属电线保护套管、钢管及电线管规格表 47 可挠金属电线保护套管配件(一)、(二)、(三) 48 套接紧定式钢（JDG）导管及配件 51 套接扣压式薄壁钢（KBG）导管及配件 52 长方形接线盒、圆形接线盒 53 圆形接线盒 54 托盘管卡、瓦状管卡、管吊卡 55 管卡子、单边管卡子、U形螺丝管卡、U形螺丝单边管卡、U形型钢、型钢垫板、U形槽管卡 56 护圈帽、金属软管过渡接头、鞍板管卡、简易式金属软管尼龙接头 57 内外螺纹软管接头、封闭式金属软管尼龙接头、锁母、接地环、内外螺母 58 垫板卡、压板、拉线箱 59 多管、单管角钢支架、吊杆、螺栓接头、托臂 60 SKA型预埋螺母、SRP交叉型管卡 61 吊挂装置 62 U形SHF型钢、U形SHF管卡、AHG角钢支架、U形SHF螺丝 63 胀锚螺栓、塑料胀管 64 楼板内暗敷设要求 65
