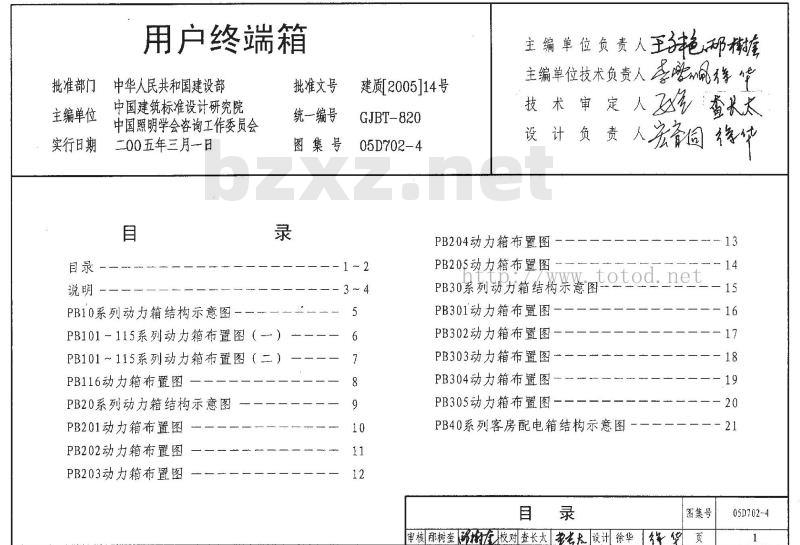

05D702-4 用户终端箱

各种用户终端动力箱、照明箱、电表箱及弱电配线箱

批准部门：中华人民共和国建设部
主编单位：中国建筑标准设计研究院、中国照明学会咨询工作委员会
实行日期：2005年3月1日
批准文号：建质[2005]14号
统一编号：GJBT-820
图集号：05D702-4

目录

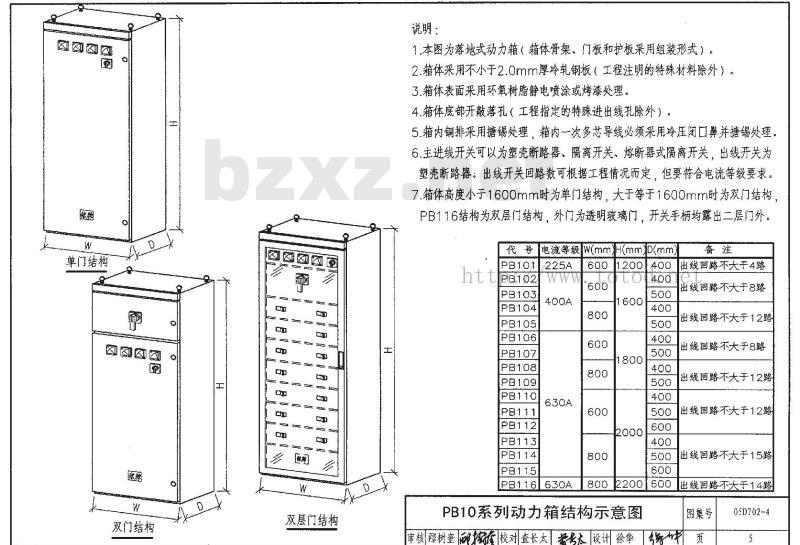

PB10系列动力箱结构示意图
PB101～115系列动力箱布置图
PB116动力箱布置图
PB20系列动力箱结构示意图
PB201动力箱布置图
PB202动力箱布置图
PB203动力箱布置图
PB205动力箱布置图
PB30系列动力箱结构示意图
PB301～305动力箱布置图
PB40系列客房配电箱结构示意图
PB40系列客房配电箱布置图

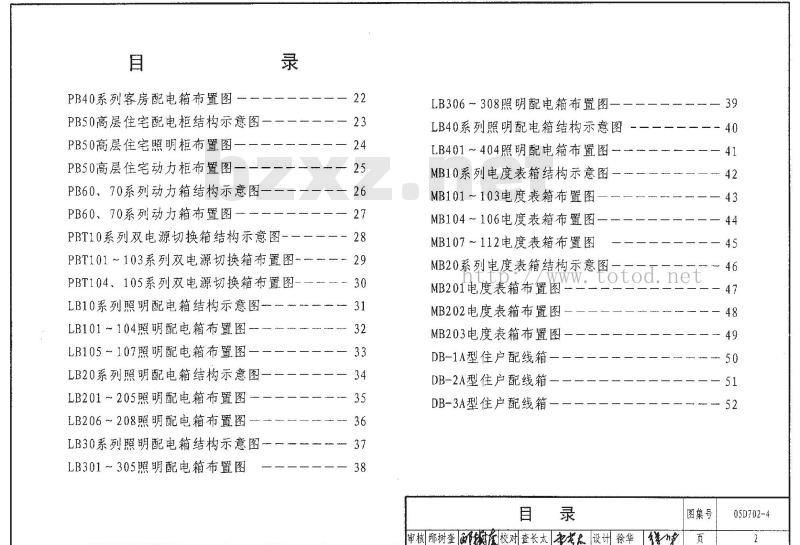

PB50高层住宅配电柜结构示意图
PB50高层住宅照明柜布置图
PB50高层住宅动力柜布置图
PB60、70系列动力箱结构示意图
PB60、70系列动力箱布置图
PBT10系列双电源切换箱结构示意图
PBT101～103系列双电源切换箱布置图
PBT104、105系列双电源切换箱布置图
LB10系列照明配电箱结构示意图
LB101～104照明配电箱布置图
LB105～107照明配电箱布置图
LB20系列照明配电箱结构示意图
LB201～205照明配电箱布置图
LB206～208照明配电箱布置图
LB30系列照明配电箱结构示意图
LB301～305照明配电箱布置图
LB306～308照明配电箱布置图
LB40系列照明配电箱结构示意图
LB401～404照明配电箱布置图
MB10系列电度表箱结构示意图
MB101～103电度表箱布置图
MB104～106电度表箱布置图
MB107～112电度表箱布置图
MB20系列电度表箱结构示意图
MB201电度表箱布置图
MB202电度表箱布置图
MB203电度表箱布置图
DB-1A型住户配线箱
DB-2A型住户配线箱
DB-3A型住户配线箱

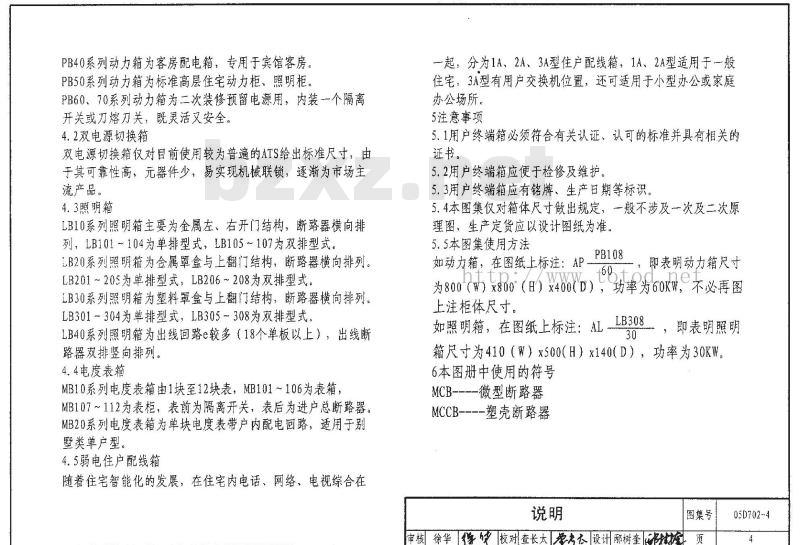

说明

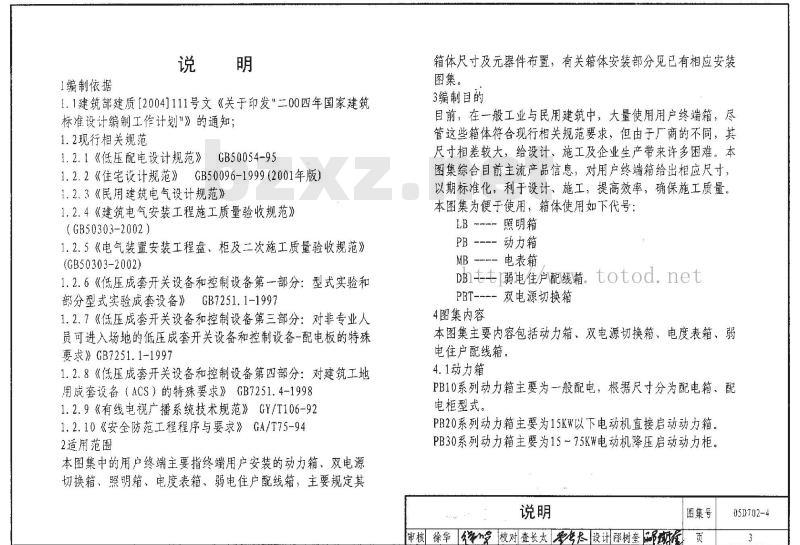

1 编制依据
1.1 建筑部建质[2004]111号文《关于印发2004年国家建筑标准设计编制工作计划》的通知；
1.2 现行相关规范：
1.2.1 《低压配电设计规范》GB50054-95
1.2.2 《住宅设计规范》GB50096-1999 (2001年版)
1.2.3 《民用建筑电气设计规范》
1.2.4 《建筑电气安装工程施工质量验收规范》(GB50303-2002)
1.2.5 《电气装置安装工程盘、柜及二次施工质量验收规范》(GB50303-2002)
1.2.6 《低压成套开关设备和控制设备第一部分：型式实验和部分型式实验成套设备》GB7251.1-1997
1.2.7 《低压成套开关设备和控制设备第三部分：对非专业人员可进入场地的低压成套开关设备和控制设备—配电板的特殊要求》GB7251.1-1997
1.2.8 《低压成套开关设备和控制设备第四部分：对建筑工地用成套设备（ACS）的特殊要求》GB7251.4-1998
1.2.9 《有线电视广播系统技术规范》GY/T106-92
1.2.10 《安全防范工程程序与要求》GA/T75-94

2 适用范围
本图集中的用户终端主要指终端用户安装的动力箱、双电源切换箱、照明箱、电度表箱、弱电住户配线箱，主要规定其箱体尺寸及元器件布置，有关箱体安装部分见已有相应安装图集。

3 编制目的
目前，在一般工业与民用建筑中，大量使用用户终端箱，尽管这些箱体符合现行相关规范要求，但由于厂商的不同，其尺寸相差较大，给设计、施工及企业生产带来许多困难。本图集综合目前主流产品信息，对用户终端箱给出相应尺寸，以期标准化，利于设计、施工。
