08D800-2 民用建筑电气设计与施工-供电电源

在多本强电现行国家建筑标准设计图集的基础上，根据《民用建筑电气设计规范》JGJ16-2008及新技术、新产品，进行全面的整合、提炼、补充，以民用建筑工程为主，编制常用的、量大面广的、施工方便的图集，内容全面、精炼、便于查找。 主要内容：负荷分级及供电措施、供电系统设计、自备应急电源（应急柴油发电机组、EPS应急电源装置、UPS不间断电源装置）设计及负荷计算方式。

民用建筑电气设计与施工
批准部门：中华人民共和国住房和城乡建设部
主编单位：中国建筑设计研究院机电专业设计研究院
实行日期：二〇〇八年七月一日
批准文号：建质[2008]70号
统一编号：GJBT-1057
图集号：08D800-2

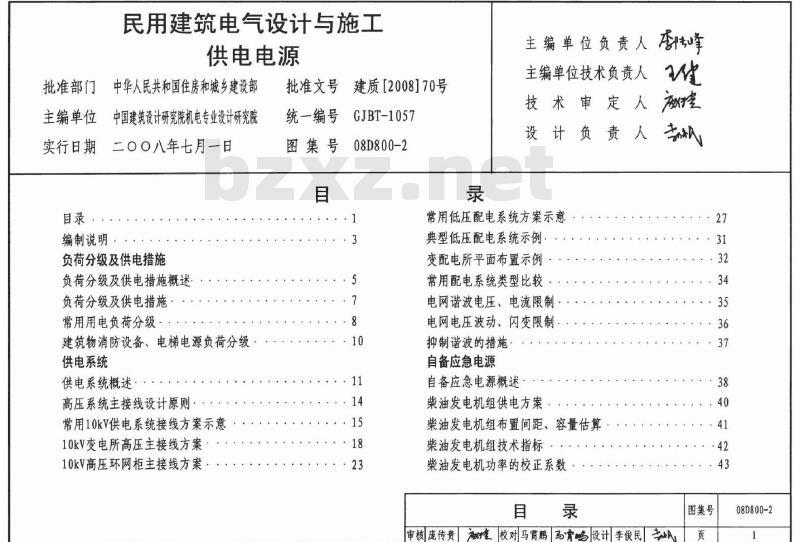

目录
1. 编制说明
2. 负荷分级及供电措施
3. 供电系统
4. 自备应急电源
5. 负荷计算

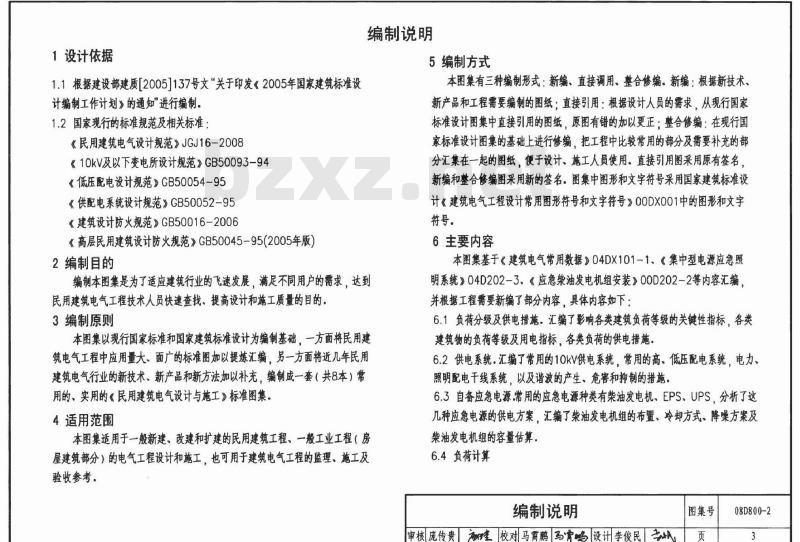

编制说明

1. 设计依据
1.1 根据建设部建质20051137号文“关于印发《2005年国家建筑标准设计编制工作计划》的通知”进行编制。
1.2 国家现行的标准规范及相关标准：《民用建筑电气设计规范》JGJ16-2008、《10kV及以下变电所设计规范》GB50093-94、《低压配电设计规范》GB50054-95、《供配电系统设计规范》GB50052-95、《建筑设计防火规范》GB50016-2006、《高层民用建筑设计防火规范》GB50045-95（2005年版）。

3. 编制原则
本图集以现行国家标准和国家建筑标准设计为编制基础，一方面将民用建筑电气工程中应用量大、面广的标准图加以提炼汇编，另一方面将近几年民用建筑电气行业的新技术、新产品和新方法加以补充，编制成一套（共8本）常用的、实用的《民用建筑电气设计与施工》标准图集。

4. 适用范围
本图集适用于一般新建、改建和扩建的民用建筑工程、一般工业工程（房屋建筑部分）的电气工程设计和施工，也可用于建筑电气工程的监理、施工及验收参考。

5. 编制方式
本图集有三种编制形式：新编、直接调用、整合修编。
- 新编：根据新技术、新产品和工程需要编制的图纸。
- 直接引用：根据设计人员的需求，从现行国家标准设计图集中直接引用的图纸，原图有错的加以更正。
- 整合修编：在现行国家标准设计图集的基础上进行修编，把工程中比较常用的部分及需要补充的部分汇集在一起的图纸，便于设计、施工人员使用。
直接引用图采用原有签名，新编和整合修编图采用新的签名。图集中图形和文字符号采用国家建筑标准设计《建筑电气工程设计常用图形符号和文字符号》00DXO01中的图形和文字符号。

6. 主要内容
本图集基于《建筑电气常用数据》04DX101-1、《集中型电源应急系统》04D202-3、《应急柴油发电机组安装》00D202-2等内容汇编，并根据工程需要新编了部分内容，具体内容如下：

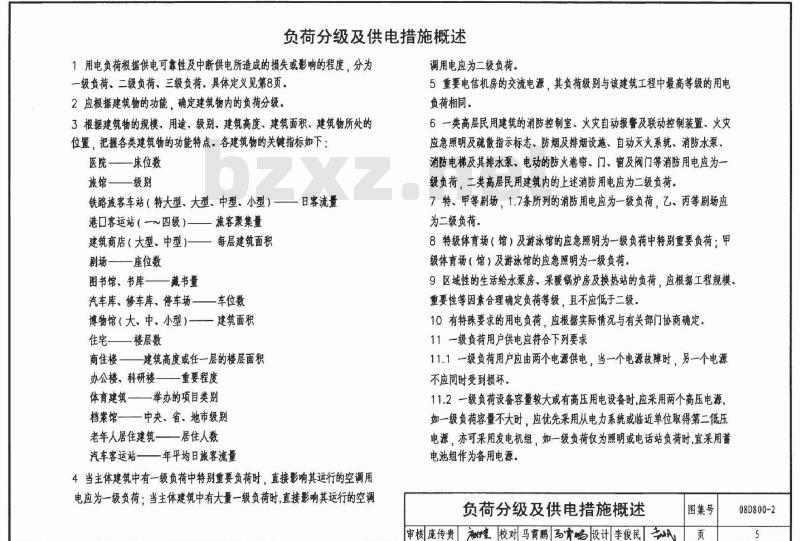

6.1 负荷分级及供电措施
小提示：此图集内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准图集文档。

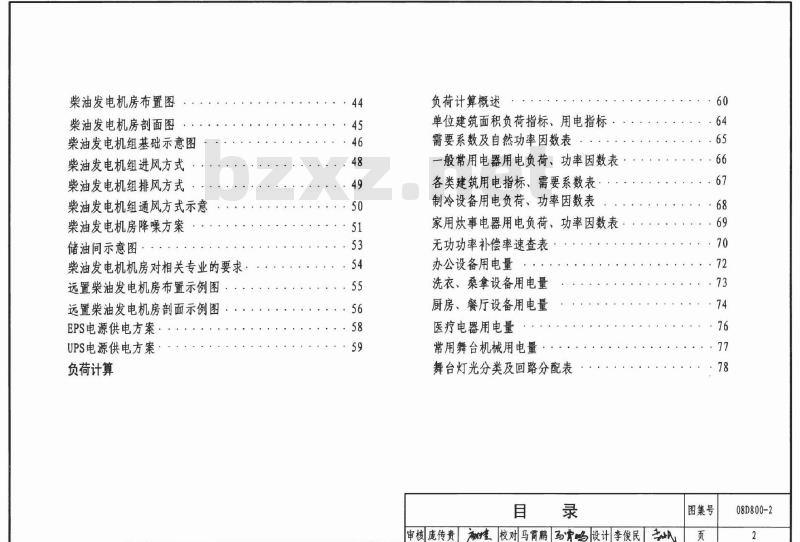

目录 1 编制说明 3 负荷分级及供电措施 负荷分级及供电措施概述 5 负荷分级及供电措施 7 常用用电负荷分级 8 建筑物消防用电设备、电梯电源负荷分级 10 供电系统 供电系统概述 11 高压系统主接线设计原则 14 常用10kV供电系统接线方案示意 15 10kV变电所高压主接线方案 18 10kV高压环网柜主接线方案 23 常用低压配电系统方案示意 27 典型低压配电系统示例 31 变配电所平面布置示例 32 常用配电系统类型比较 34 电网谐波电压、电流限制 35 电网电压波动、闪变限制 36 抑制谐波的措施 37 自备应急电源 自备应急电源概述 38 柴油发电机组供电方案 40 柴油发电机组布置间距、容量估算 41 柴油发电机组技术指标 42 柴油发电机功率的校正系数 43 柴油发电机房布置图 44 柴油发电机房剖面图 45 柴油发电机组基础示意图 46 柴油发电机组进风方式 48 柴油发电机组排风方式 49 柴油发电机组通风方式示意 50 柴油发电机房降噪方案 51 储油间示意图 53 柴油发电机机房对相关专业的要求 54 远置柴油发电机房布置示例图 55 远置柴油发电机房剖面示例图 56 EPS电源供电方案 58 UPS电源供电方案 59 负荷计算 负荷计算概述 60 单位建筑面积负荷指标、用电指标 64 需要系数及自然功率因数表 65 一般常用电器用电负荷、功率因数表 66 建筑用电指标、需要系数表 67 制冷设备用电负荷、功率因数表 68 家用炊事电器用电负荷、功率因数表 69 无功功率补偿率速查表 70 办公设备用电量 72 洗衣、桑拿设备用电量 73 厨房、餐厅设备用电量 74 医疗电器用电量 76 常用舞台机械用电量 77 舞台灯光分类及回路分配表 78
