04D202-3 集中型电源应急照明系统

集中型电源应急照明系统的构成，设备的选择方法，配电方案及工程示例

集中型电源应急照明系统
批准部门：中华人民共和国建设部
批准文号：建质[2004]73号
图集编号：GJBT-748
主编单位：中国建筑设计研究院机电院
统一编号（实行日期）：2004年6月1日

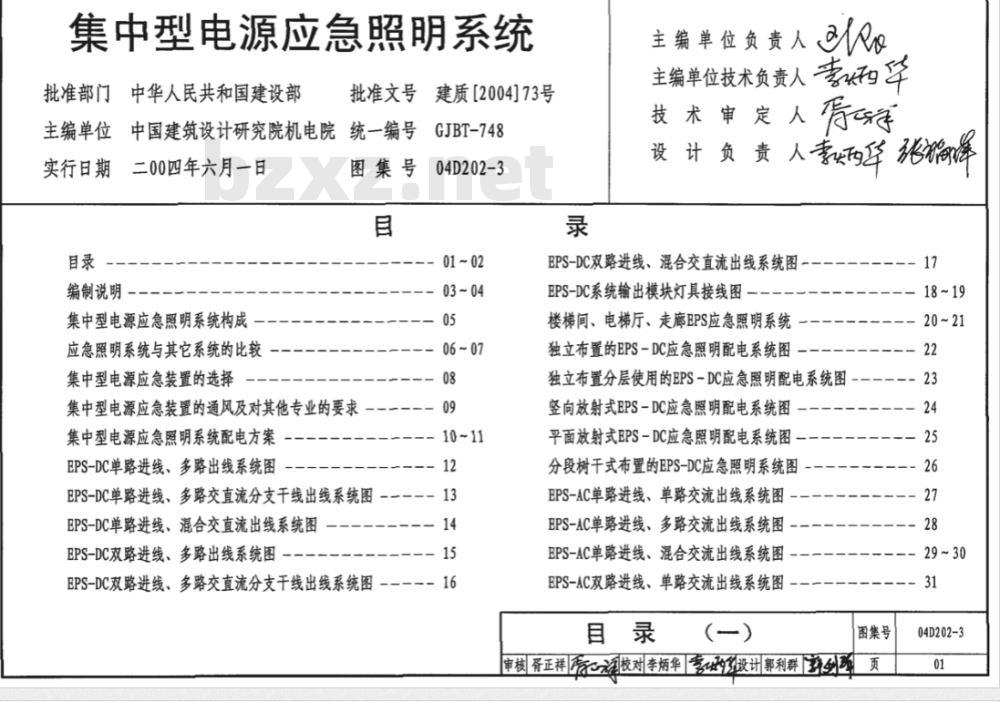

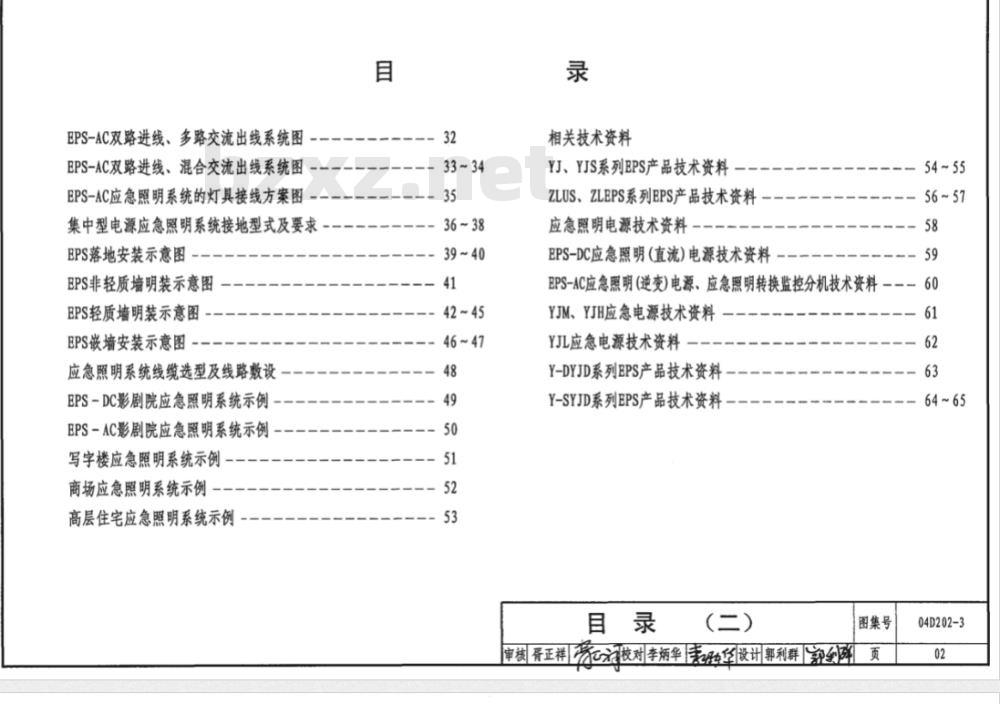

目录
1. 编制说明

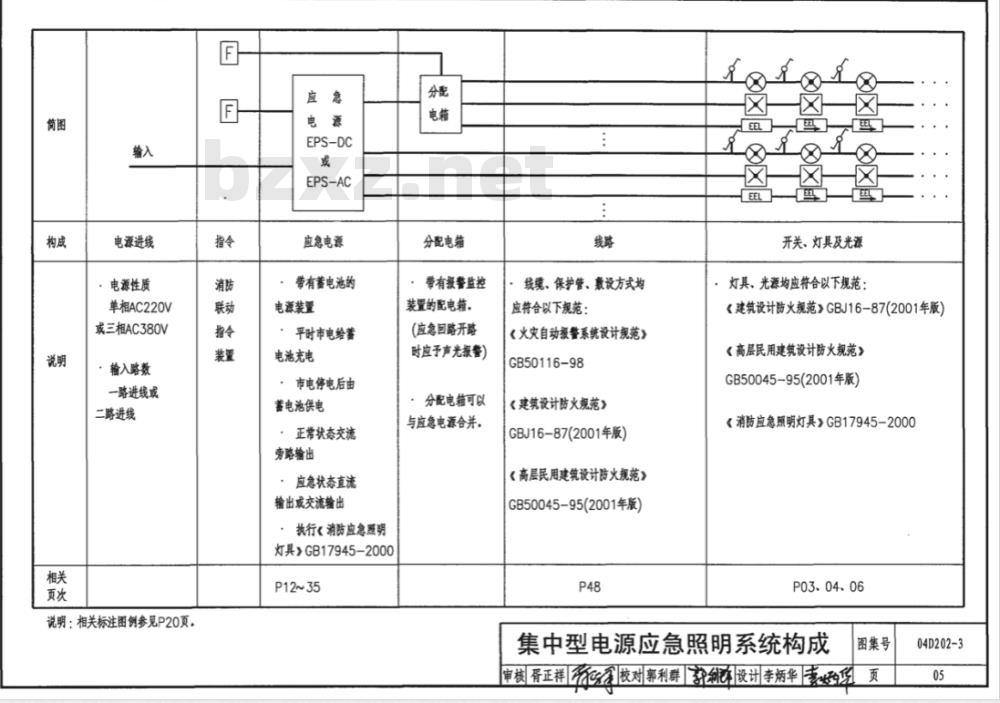

2. 集中型电源应急照明系统构成
3. 应急照明系统与其它系统的比较
4. 集中型电源应急装置的选择
5. 集中型电源应急装置的通风及对其他专业的要求
6. 集中型电源应急照明系统配电方案
- EPS-DC单路进线、多路出线系统图
- EPS-DC单路进线、多路交直流分支干线出线系统图
- EPS-DC单路进线、混合交直流出线系统图
- EPS-DC双路进线、多路出线系统图
- EPS-DC双路进线、多路交直流分支干线出线系统图
- EPS-DC双路进线、混合交直流出线系统图
- EPS-DC系统输出模块灯具接线图（楼梯间、电梯厅、走廊）
- EPS应急照明系统独立布置的EPS-DC应急照明配电系统图
- 独立布置分层使用的EPS-DC应急照明配电系统图
- 竖向放射式EPS-DC应急照明配电系统图
- 平面放射式EPS-DC应急照明配电系统图
- 分段树干式布置的EPS-DC应急照明系统图
- EPS-AC单路进线、单路交流出线系统图
- EPS-AC单路进线、多路交流出线系统图
- EPS-AC单路进线、混合交流出线系统图
- EPS-AC双路进线、单路交流出线系统图
- EPS-AC双路进线、多路交流出线系统图
- EPS-AC双路进线、混合交流出线系统图
- EPS-AC应急照明系统的灯具接线方案图
7. 集中型电源应急照明系统接地型式及要求
8. EPS安装示意图（落地安装、非轻质墙明装、轻质墙明装、嵌墙安装）
9. 应急照明系统线缆选型及线路数设计
10. 典型应用示例（EPS-DC/AC影剧院、写字楼、商场、高层住宅应急照明系统）
11. 相关技术资料（YJ、YJS、ZLUS、ZLEPS、YJM、YJH、YJL、Y-DYJD、Y-SYJD系列产品技术资料）

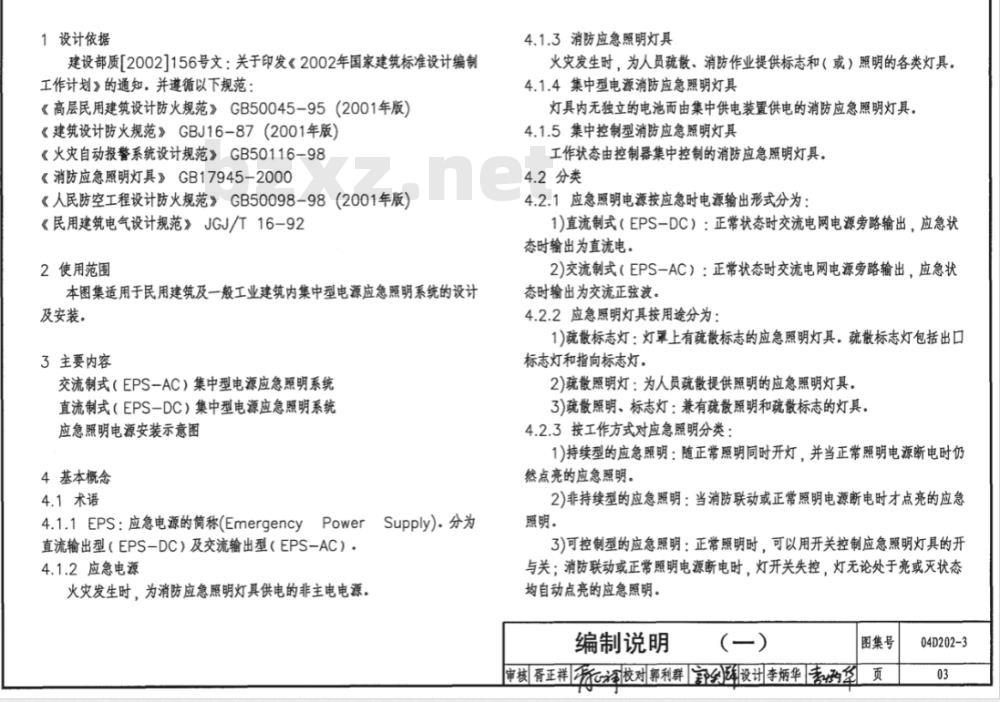

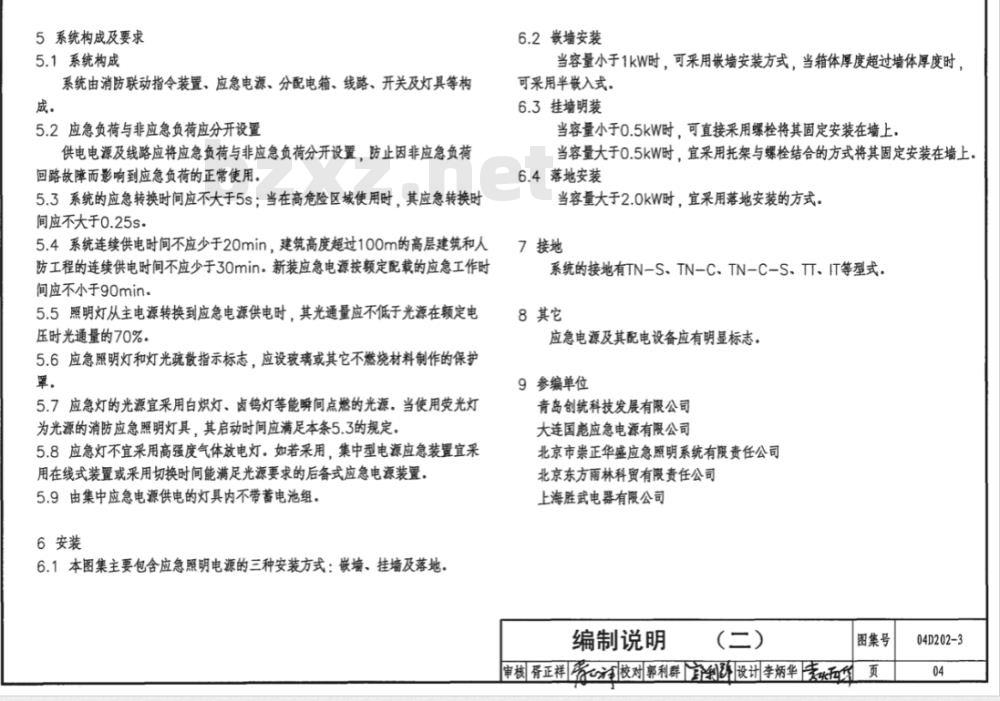

1 设计依据
建设部质[2002]156号文：关于印发《2002年国家建筑标准设计编制工作计划》的通知。并遵循以下规范：
- 《高层民用建筑设计防火规范》GB50045-95（2001年版）
- 《建筑设计防火规范》GBJ16-87（2001年版）
- 《火灾自动报警系统设计规范》GB50116-98
- 《消防应急照明灯具》GB17945-2000
- 《人民防空工程设计防火规范》GB50098-98（2001年版）
- 《民用建筑电气设计规范》JGJ/T16-92

2 使用范围
本图集适用于民用建筑及一般工业建筑内集中型电源应急照明系统的设计及安装。

3 主要内容
- 交流制式（EPS-AC）集中型电源应急照明系统
- 直流制式（EPS-DC）集中型电源应急照明系统
- 应急照明电源安装示意图

4 基本概念
4.1 术语
4.1.1 EPS：应急电源的简称(Emergency Power Supply)。分为直流输出型（EPS-DC）及交流输出型（EPS-AC）。
4.1.2 应急电源：火灾发生时，为消防应急照明灯具供电的非主电电源。
4.1.3 消防应急照明灯具：火灾发生时，为人员疏散、消防作业提供标志和（或）照明的各类灯具。
4.1.4 集中型电源消防应急照明灯具：灯具内无独立的电池而由集中供电装置供电的消防应急照明灯具。
4.1.5 集中控制型消防应急照明灯具：工作状态由控制器集中控制的消防应急照明灯具。

4.2 分类
4.2.1 应急照明电源按应急时电源输出形式分为：
1) 直流制式（EPS-DC）：正常状态时交流电网电源旁路输出，应急状态时输出为直流电。
小提示：此图集内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准图集文档。

04D202-3：集中型电源应急照明系统
