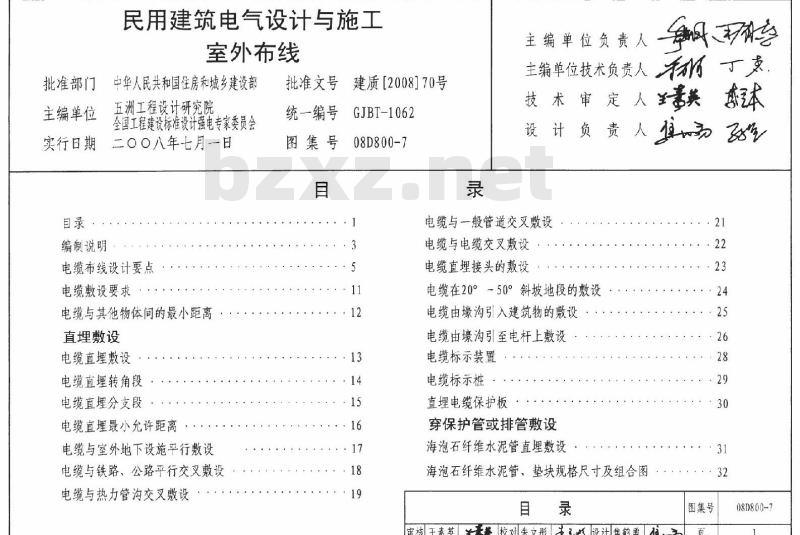

08D800-7 民用建筑电气设计与施工-室内布线

本图集适用于一般新建、改建和扩建的民用建筑工程、一般工业工程（房屋建筑部分）的电气工程设计和施工，也可用于建筑电气工程的监理、施工及验收参考。 在多本强电现行国家建筑标准设计图集的基础上，根据《民用建筑电气设计规范》JGJ16-2008及新技术、新产品，进行全面的整合、提炼、补充，以民用建筑工程为主，编制常用的、量大面广的、施工方便的图集，内容全面、精炼、便于查找。 主要内容：室外布线设计要点、电缆直埋敷设、电力电缆穿保护管敷设、室外电缆沟、电缆隧道、电缆井、电缆终端头和接头、架空线路、相关技术资料。

批准部门：中华人民共和国住房和城乡建设部
主编单位：五洲工程设计研究院、全国工程建设标准设计强电专家委员会
实行日期：2008年7月1日
批准文号：建质[2008]70号
图集号：GJBT-1062 / 08D800-7

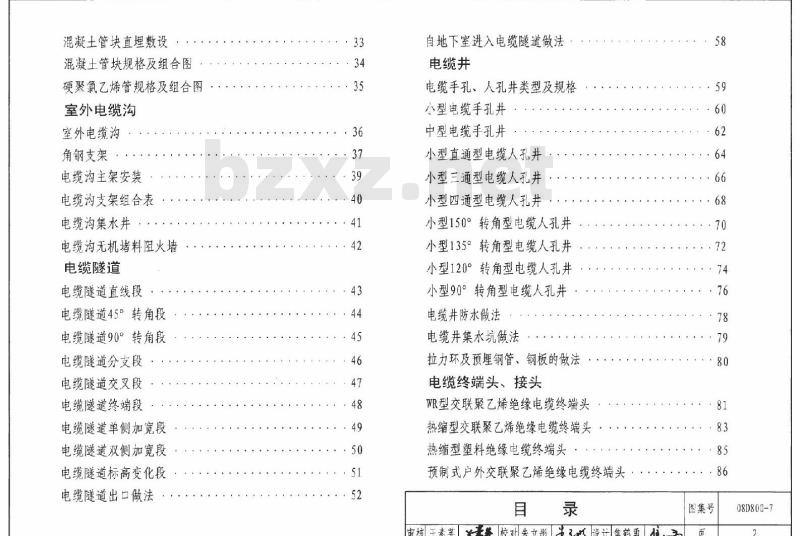

目录
1. 编制说明

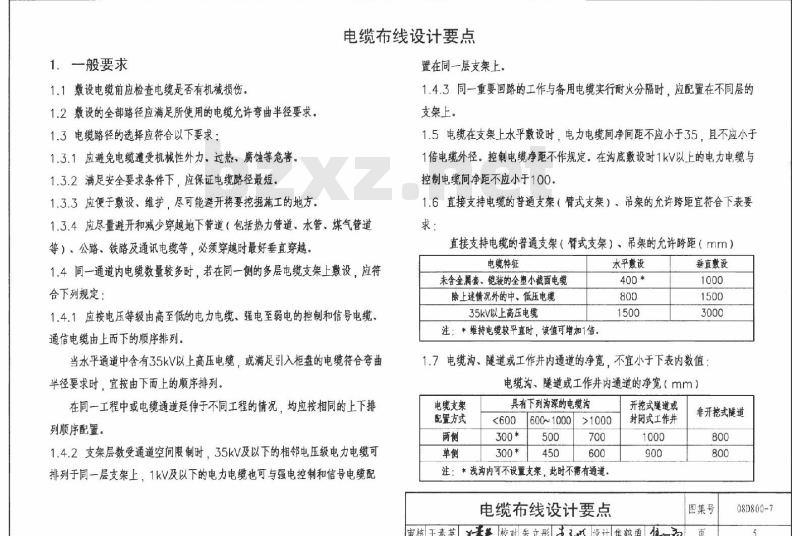

2. 电缆布线设计要点
2.1 电缆敷设要求
2.2 电缆与其他物体间的最小距离
2.3 直埋敷设（包括直埋敷设、转角段、分支段、最小允许距离、直埋接头、20°~50°斜坡地段敷设、电缆由壕沟引入建筑物及电杆上的敷设、电缆标示装置、标示桩、直埋电缆保护板）
2.4 电缆与室外地下设施平行敷设（包括电缆与铁路、公路、热力管沟平行或交叉敷设）
2.5 电缆与一般管道及电缆交叉敷设
2.6 穿保护管或排管敷设（包括海泡石纤维水泥管、混凝土管块、硬聚氯乙烯管的规格及组合图）
3. 室外电缆沟（包括角钢支架、电缆沟主架安装、电缆沟支架组合表、电缆沟集水井、电缆沟无机堵料阻火墙）
4. 电缆隧道（包括直线段、45°转角段、90°转角段、分支段、交叉段、终端段、单侧加宽段、双侧加宽段、标高变化段、出口做法、自地下室进入电缆隧道做法）
5. 电缆井（包括手孔井、人孔井类型及规格、小型/中型手孔井、各类转角型人孔井、电缆井防水做法、集水坑做法、拉力环及预埋钢管/钢板做法、电缆终端头及接头）
6. 架空线路（包括架空线路设计要点、架空线与地面建筑物间的最小距离、220/380V单元杆型、TN-C系统重复接地图、低压架空引入线装置安装做法、10(6)kV铁横担各类杆型示意图、接地装置安装图）
7. 附录（包括电气线路合理输送功率和距离、复合电缆支架、STABILOY合金电缆技术参数）

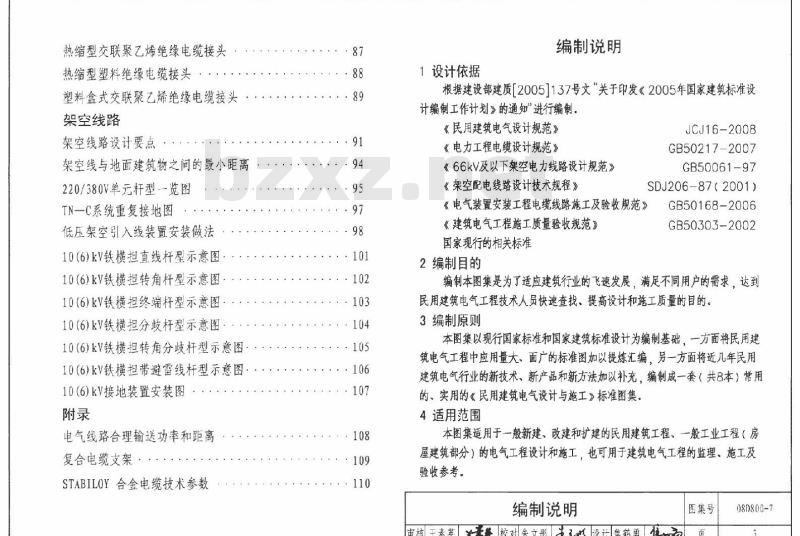

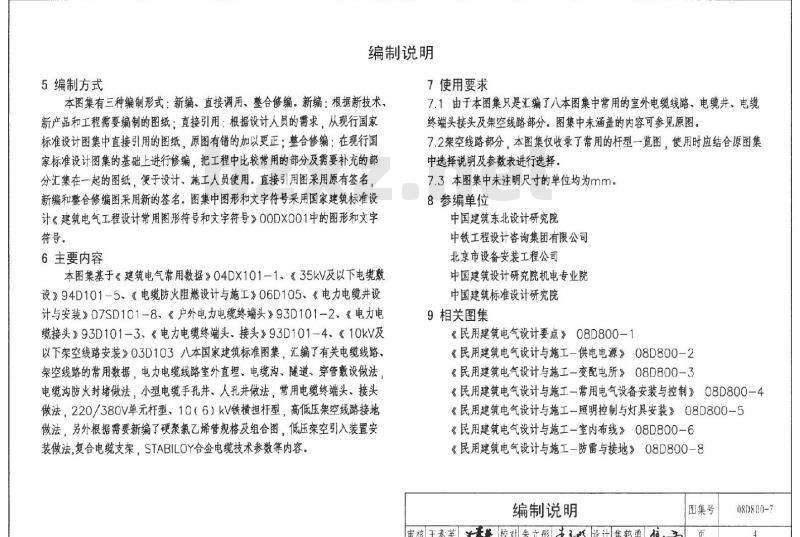

1 设计依据
编制说明：根据建设部建质[2005]1137号文《关于印发〈2005年国家建筑标准设计编制工作计划〉的通知》进行编制。参考标准包括：
- 《民用建筑电气设计规范》
- 《电力工程电缆设计规范》
- 《66kV及以下架空电力线路设计规范》
- 《架空配电线路设计技术规程》JCJ16-2008
- GB50217-2007
- GB50061-97
- SDJ206-87(2001)
- 《电气装置安装工程电缆线路施工及验收规范》
- 《建筑电气工程施工质量验收规范》
- GB50168-2006
- GB50303-2002

2 编制目的
编制本图集是为了适应建筑行业的飞速发展，满足不同用户的需求，达到民用建筑电气工程技术人员快速查找、提高设计和施工质量的目的。
小提示：此图集内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准图集文档。

目录 1 编制说明 3 电缆布线设计要点 5 电缆敷设要求 11 电缆与其他物体间的最小距离 12 直埋敷设 电缆直埋敷设 13 电缆直埋转角段 14 电缆直埋分支段 15 电缆直埋最小允许距离 16 电缆与室外地下设施平行敷设 17 电缆与铁路、公路平行交叉敷设 18 电缆与热力管沟交叉敷设 19 电缆与一般管道交叉敷设 21 电缆与电缆交叉敷设 22 电缆直埋接头的敷设 23 电缆在20°～50°斜坡地段的敷设 24 电缆由壕沟引入建筑物的敷设 25 电缆由壕沟引至电杆上敷设 26 电缆标示装置 28 电缆标示桩 29 直埋电缆保护板 30 穿保护管或排管敷设 海泡石纤维水泥管直埋敷设 31 海泡石纤维水泥管、垫块规格尺寸及组合图 32 混凝土管块直埋敷设 33 混凝土管块规格及组合图 34 硬聚氯乙烯管规格及组合图 35 室外电缆沟 室外电缆沟 36 角钢支架 37 电缆沟主架安装 39 电缆沟支架组合表 40 电缆沟集水井 41 电缆沟无机堵料阻火墙 42 电缆隧道 电缆隧道直线段 43 电缆隧道45°转角段 44 电缆隧道90°转角段 45 电缆隧道分支段 46 电缆隧道交叉段 47 电缆隧道终端段 48 电缆隧道单侧加宽段 49 电缆隧道双侧加宽段 56 电缆隧道标高变化段 51 电缆隧道出口做法 52 自地下室进入电缆隧道做法 58 电缆井 电缆手孔、人孔井类型及规格 59 小型电缆手孔井 60 中型电缆手孔井 62 小型直通型电缆人孔井 64 小型三通型电缆人孔井 66 小型四通型电缆人孔井 68 小型150°转角型电缆人孔井 70 小型135°转角型电缆人孔井 72 小型120°转角型电缆人孔井 74 小型90°转角型电缆人孔井 76 电缆井防水做法 78 电缆井集水坑做法 79 拉力环及预埋钢管、钢板的做法 80 电缆终端头、接头 WR型交联聚乙烯绝缘电缆终端头 81 热缩型交联聚乙烯绝缘电缆终端头 83 热缩型塑料绝缘电缆终端头 85 预制式户外交联聚乙烯绝缘电缆终端头 86 热缩型交联聚乙烯绝缘电缆接头 87 热缩型塑料绝缘电缆接头 88 塑料盒式交联聚乙烯绝缘电缆接头 89 架空线路 架空线路设计要点 91 架空线与地面建筑物之间的最小距离 94 220/380V单元杆型一览图 95 TN－C系统重复接地图 97 低压架空引入线装置安装做法 98 10(6)kV铁横担直线杆型示意图 101 10(6)kV铁横担转角杆型示意图 102 10(6)kV铁横担终端杆型示意图 103 10(6)kV铁横担分歧杆型示意图 104 10(6)kV铁横担转角分歧杆型示意图 105 10(6)kV铁横担带避雷线杆型示意图 106 10(6)kV接地装置安装图 107 附录 电气线路合理输送功率和距离 108 复合电缆支架 109 STABILOY合金电缆技术参数 110
