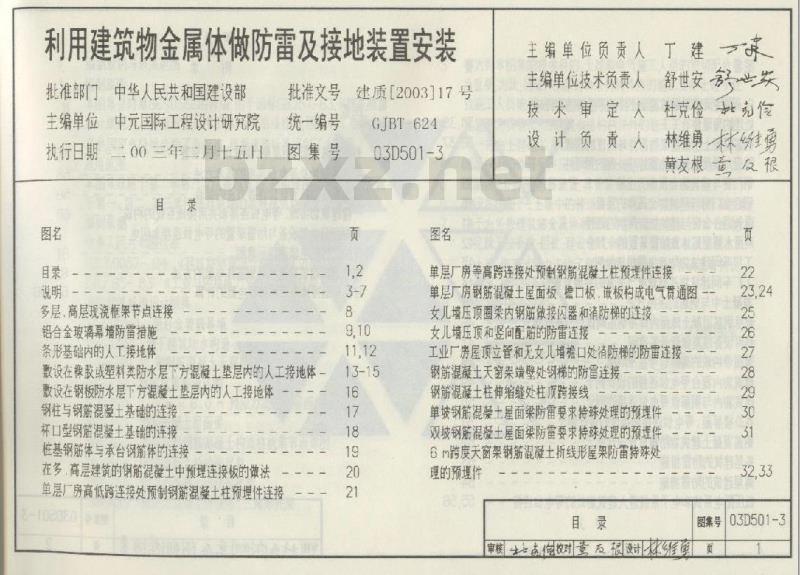

多层.高层现浇框架节点连接
铝合金玻璃幕墙防雷措施
条形基础内的人工接地体
数设在校胶或塑料类防水层下方混凝土垫层内的人工接地体数设在钢板防水层下方混凝土垫层内的人工接地体钢柱与钢解混凝土基础的连接
杯口型钢筋混凝土基础的连接
柱基钢筋体与承台钢筋体的连接在多，高层建筑的钢筋混凝土中预埋连接板的做法单层厂房高低跨连接处预制钢解混凝土柱预埋件连接页
GIBT-624
03D501-3
主编单位负责人丁建一享
主编单位技术负责人舒世安舒世安技术审定人杜克俭北动信
设计负责人林维勇林剪
黄友根童反根
单层厂房等高跨连接处预制钢筋混凝土柱预理件连接单层厂房钢筋混凝土屋面板 檐口板嵌板构成电气贯通图女儿墙压顶圈染内钢筋做接闪器和消防梯的连按9,10
女儿培压顶和多向配筋的防事连接工业厂房屋顶立管和无女儿培榨口处消防梯的防雷连接钢筋混凝土天窗架端壁处钢梯的防雪连接钢筋混凝土柱伸缩缝处柱顶跨接线单坡钢筋混凝土屋面染防雷要求特殊处理的预理件双坡钢筋混凝土屋面染防雷要求特殊处理的预埋件6m跨度天窗架钢筋混凝土折线形屋架防雷特殊处理的预埋件
审核十北志信校对童友根设计维图图集号
0222235
03D501-3
缩制原则与适用范围
1.1编制原则
本图集是对原86SD566的修编.由于国标GBJ57-83《建筑防雷设计规范》及其他有关标准于90年代相继修编，国际电工委员会及其他国家也陆续出版了新标准，根据这些标准编制了本图1.2适用范围
本图集适用干第二和第三类防雷建筑物，基础接地体还适用千不属于第一、第二、第三类防雷建筑物的其他建筑物要求设置的接地编制依据
中华人民共和国标准
GB50057-94 《建筑物防雷设计规范》（2000年版）
GBJ65-83《工业与民用电力装置的设计规范》2.2国家建筑标准设计图集
97J103-1铝合金玻璃幕墙
96SJ301地下建筑防水构造
94G316 T形钢筋混凝土天窗架
97G329 建筑抗震构造详图
92G4101.5m×6.0m预应力混疑土屋面板96G353钢筋混凝土屋面架
98G363多层砖房钢筋混凝土构造柱抗震节点详图95G314钢筋混凝土折线形屋架
95G315 预应力混凝土折线形屋架96G433预应力混凝土折线形、三角形托架要达到本图集的技术目的，土建和电气施工人员的密切配合极为重要 为此，建议：在建筑和结构构件内的施工宜由土建专业业施工人员施工在建筑和结构构件外的施工由电气或防雷装置施一人员施工，当建筑和结构构件外的施工工作量很少，也一井中土建施工员施工
地高以上的外器钢件应刷橙丹油一道防锈油漆两道地面以上的间量防雷装置，其安装方法见相关标准图集影设在面下土境中的接地装置其安装方法见相关标准图集由于大多数建筑物金属体和预理件是暗敷在混凝土内一经施工完就无法补救因此，建议电气和防雷装置施工以及监理人员在土建施了过程中主动了解、查对土建施工是否满足有关设计要求，及时纠正错是之处，
财图你的补充说明：
详图的绢号
新索引的详图在本张图纸上时，表示为说明
审核社为怡校对意友限设计林维息图集号
03D501-3
不在本张图纸上时，表示为
详图标志表示为
详图的编号
详图所在的图纸页号
详图的编号
被索引的详图所在的图纸页号
（当无页号时则在本张图纸上）焊接符号，平面与面，两边焊接焊接符号，平面与煎面，单边焊接焊接符号弧面间两边焊接
焊接符号，雅面间单边焊接
焊接符号，三面围焊接
焊接符号，周围焊接
焊接符号双面角焊接

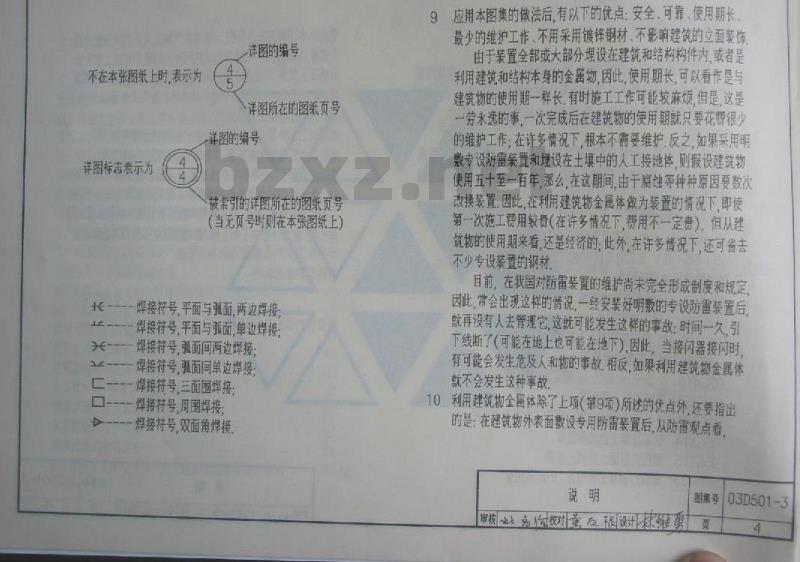

应用本图集的做法后，有以下的优点：安全，可靠，使用期长9
最少的维护工作、不用采用镀锌钢材、不影响建筑的立面装饰由于装置全部或大部分埋设在建筑和结构构件内，或者是利用建筑和结构本身的金属物，因此，使用期长可以看作是与建筑物的使用期一样长，有时施工工作可能较麻烦，但是这是一劳永逸的事一次完成后在建筑物的使用期就只要花费很少的维护工作：在许多情况下，根本不需要维护反之如果采用明激专设防雷装置和埋设在土填中的人工接地体则假设建筑圾使用五十至一百年，那么，在这期间，由于魔蚀等种种原因要数次改换装置因此在利用建筑物金属体做为装置的情况下即使第一次施工费用较贵（在许多情况下费用不一定贵），但从建筑物的使用期来看还是经济的；此外，在许多情况下，还可省去不少专设装置的钢材
目前，在我国对防雷装置的维护尚未完全形成制度和规定因此，常会出现这样的情况，一经安装好明数的专设防雷装置后就再没有人去管理它，这就可能发生这样的事故：时间一久，引下线断了（可能在地上也可能在地下），因此，当接闪器接闪时有可能会发生危及人和物的事故，相反，如果利用建筑物金属体就不会发生这种事故
10利用建筑物金属体除了上项（第9项）所述的优点外，还要指出的是：在建筑物外表面敷设专用防雷装置后，从防雷观点看说明
审校份校对意及限设计欢唯医
图集号
03D501-3
还存在一个绕击的可能性（即较小的雷电流有穿过接闪针、线保护范围或穿过避雷网格中间而击中建筑物本体的可能性），因此即使建筑物单独设专用防雷装置，从防雷观点出发，如果建筑物能够形成通路入地，对防上述绕击是能起作用的.因此，在许多建筑、结构设计中有意识地花极少费用将建筑物金属体构成通路入地这样不论建筑物是否考虑防雷，它本身己具有很好的防雷作用而且是永久性的
11设计者应充分了解建筑和结构的设计内容结合本图集并与士建设计者充分协商、分工，然后确定一个合理、经济安全的设计方案，并向土建设计者提出有关的设计资料12 设计者除向土建设计提出资料外还应根据设计项目的大小 复杂程度画出有关的设计图，并指明应由防重分和内容
电气人员施工的部
13当建筑物用金属柱子，金属桁架，金属柔等建造时，对防直击雷需要建立贯通电气通路而言，在普通环境中采用螺栓、铆钉、焊接等连接万法已足够面且各构件口月纳家版套层14 当利用钢筋混凝土构件内的钢筋网做防雷装置时，贯通电气通路应满足以下条件
构件内主钢筋在长度方向上的连接采用焊接（搭接焊或对接焊）或土建施工中通常采用的铁丝绑扎祛搭接搭接长度不小于20dd为钢筋的直径
在水平构件与垂直构件的交叉处，有一根主钢筋彼此焊接或者用跨接线焊接或用螺栓紧固的卡夹器连接，或有不少于两根主钢筋彼此用通常采用的铁丝绑扎法连接：构件内的钢筋网用铁丝绑扎或焊接预制构件之间的连接或者按上述前两款要求处理或者在钢筋上用焊接或卡夹器固定预埋板再做焊接连接构件内钢能网与其定的连接（如与防雷装置的连接）是在钢前上用焊接或卡夹器国定预埋板或预留圆钢或扁钢再做连接与屋顶专设闪器的连接点的间距以及预制柱子及其独立基础的利用问题由于是暗数或者是在建筑和结构内的金属体，它们一经施工完后就难于在事后检查，因此，建议将建筑和结构内的金属体与屋顶专设接闪器的连接点的间距最好比规范的最大允许距离小约一半，这样，即使有一连接点接触不好或其至没有连接也能满足要求
考怎到能够便于施工，尽量做到同一类型、规格的预制构件每一件都要对号入座使其可以放入任一位置：此外还考虑到雷电流能校多地分流到其他并联入地金属回路以减少雷击点垂直入地回路的电流同时考虑到为使地面的电位分布更均匀以减少跨步电压和接触电压的危险，建议尽量将所有柱子及其独立基础的钢筋体通过梁和呈面的金属体连接成整体说明
审核社房向校对适辰起设计到明03D501-3
图集号
16螺栓紧固的卡夹器可从市场购买埋设在混凝土内的卡夹器可以不用镀锌
17对于需要短时通过故障工频电流的混凝土中的钢材连接线建议按以下等式校验热稳定度
———对温度要求不超过60℃.需要验算疲劳的构件S=0.04951/t
———对温度要求不超过80℃的屋架，托架、屋面染等构件：S=0.0351/t
-一对无温度要求（按不超过100℃计算）的其他构件：S=0.0291
式中S--流过工频电流的钢材连接线的截面积（mm2）：I--流过钢材连接线的故障工频电流（A）：t--流过故障工频电流的时间（s)16作为接地装置的基础内钢材通过其与混凝土接触表面以及混凝土与土壤接触表面的工频电流或直流的允许电流密度推荐值如下：
--对温度要求不超过80℃的基础不应大于表1的值电流流过的
1小时
2小时
3小时
>3小时
最终温度为80℃的电流密度
混凝土与周围土填接触处允许的电流密度（A/m温混凝土与金属接地
土埭电阻率为以下数值时（Qm）100
体接触处允许的电
流密度（A/m2）
审橱杜点怡校对童及招设计维剪图集号
03D501-3
---对无温度要求（按不超过99℃计算）的基础不应大于表2的值最终清度为99℃的电流密度
混凝土与周围土填接触处允许的电流密度（A/m混凝土与金属接地电流流过的
1小时
2小时
3小时
3小时
土壤电阻率为以下数值时（m）
体接触处允许的电
济密度（A）
当通过电流的时间为1秒以下或数秒时，表1和表2的允许电流密度可按下式换算
式中I--与t相对应的充许电流密度（A）I--表1或表2中电流流过1秒时的允许电流密度（A/m2）t-电流流过的实际时间（s)
注：按以上要求作验算时基础仅取地面下0.5m以下的部分,0.5m以上的不计入。
19当基础接地体流过直流电流引入地中时应符合下图接法的要求即在地中只允许电流流入基础接地体，而不允许电流流出基础接地体：在后一种情况下基础接地体将被腐蚀，因此，在上述场合下基础接地体要接到直流装置的”—“极上基础接地信
人工接地体
基础接贴体做为一标建筑物内直流电源的基准电位时即无直流电流从基础接地体流人大地基础接地体可接于直流电源酒
审核支伤校对童反理设计林维典图集号
03D501-
室外地面
用P10盈锅将滑和银柔
主筋与柱主筋连接（爆接）
往内主筋
柱内预埋连接板
供测量或接人工接追
体的预理件，见页20
横跨立面图
主丰丰
柱内预埋连接板
L63X63X5,-100
楼面后流层内双向钢筋网
将楼面内制筋网的两根
钢筋焊接到预埋连接板上
楼面内钢能网
注：1，柱顶预留10圆钢和楼面处预埋连接板所处的具体柱位以具体设计为准2.当利用屋面预制檐板内钢筋作为接闪器时，取消柱顶10预留圆钢3，当纵，横染主筋与柱主筋能真接焊接时购取消@10圆钢连接线4，对高层建筑物，当柱的纵筋不允许与预埋件焊接时，本图中与柱纵筋的焊接改用卡夹器连接
5当缩缝处赔接线应用于电气装置时其规格改为@12圆钢（焊爆缝卡80mm）或25×4扁钢
预图10圈钢，引至屋顶接
到防雷装置上（另见注2）
柱内预理连接板，L63X63X5，(=100连接板的标高和位置由與体设计决定卡
用410圆钢将横柔和纵染
主筋与柱主筋连接（焊接）
柱内主航
伸缩缝处跨接线连接
多层、高层现浇框架节点连接
审核劳校对造友很设计体维馆
图集号
03D501-3
方垫圈
不铸钢母
不锈制燃检
铝合金橱梁
下封铝板
上端部面
下端剖面
上封铝板
铝合金立柱
幕墙上端至女儿增的部面图
预理件M-
上封银板
下封铝棉
外装修
铝合金立柱
幕墙上端不至女儿墙的剖面图
铝合金玻璃幕墙防雷措施
审核社责佳校对造反想设计想维惠03D501-3
图集号
上封铝板bZxz.net
铝合金横架
下封铝板
铝合金立柱
幕墙隐入外墙面的部面图
预埋件M-
上端面
下端部面
预埋件M-1M-2）详图
注：1本防雷指施是在参照97J103-1《铝合金玻璃幕墙》标准图集和利用建筑物钢筋作为防雷装置的条件按照国标GB50057-94《建筑物防雷设计规范》（2000年版）和IEC61024-1:1990《建筑物防雷第一部分通则》提出的
建筑预埋件M-2的尺寸见左下图
在下列位置应将其与柱子或圈梁内钢筋焊接（用>10钢材将12的根支腿与上述钢筋跨焊，焊缝长度60mm）：最上端处，最下端处，以及每隔约20m处，根据不同的选型在同一水平线上M-1预埋件之间的距离有以下几种：900mm.1000mm1100mm.1200mm1300mm.1400mm（即垂直铝合金立柱的间距），当不允许与高层的柱纵筋焊接时，用卡夹器连接，连接方法见图8页的注43在建筑物的伸缩缝，沉降缝处，在上款所规定的水平线上，应对伸缩缝沉降缝两侧的M-预埋件用截面积>50mm2钢材跨接，将其弯成弓形与焊在预埋件M-！上角钢的固定螺栓压接每根铝合金垂直立柱应连贯导通，在其断开处应用截面积25mm2铝线或铝板跨接
当建筑物防雷击电磁脉冲并要利用铝合金玻璃幕墙的铝合金立柱和槽5
梁作为建筑物的大空间屏蔽时除上款跨接指施外，应在最上端和最下端的水平线上将每根横梁（图中所标注的AB处）的两端用截面积>25mm2铝线或铝板与立柱跨接
铝合金玻璃幕墙防雷措施
审核印价校对童质相设计林维
图集号
03D501
条形基础平面图
2--2（所示的接地体为圆钢）
默设在无钢筋的混凝土基础内的方案12
注：所示虚线为引下线
敷设于不同位置
1（所示的接地体为圆钢）
缴设在无钢筋的混是士基础内的方案！敦设在砖基础下方的专设混凝士层内的方案接地体购
程设不应小于@10圆钢或25X4扁钢支持器的间距按具体工程在现场确定，以能使人工接地体定好位置为准工接体本身以及与下线的连接采用焊接，搭接长度为扁钢宽度的倍或圆钢直径的六音至少三面焊接伸缩缝沉降处的写形跨接板也可设在室内园
2--2（所示的接地体为扁钢）
数设在砖基础下方的专设混凝土层内的方案称
人工接地牌
引下线
支持器
型号及规格
见工程设计图纸
见工程设计图款
条形基础内的人工接地体
单位数量
图集号
审核社商信校对色应扣设计批维票注
见12页
03D501-3
伸缩缝，沉降缝
5号零件
扁钢高度，mm
扁钢宽度，mm
（用于扁钢接地体）
6号零件
圆钢直径，mm
（用干圆钢接地体）
注：1当采用扁钢人工接地体时2号零件取消，直接弯出23号跨接板和2号零件露在外面的部分刷樟丹油一道、防锈漆两道3.3号弓形跨接板的号形部分的弯曲半径为100mm4.4号和5号零件的沟槽尺寸按具体采用的人工接地体尺寸弯成编号
人工接地体
换接板
弓形跨接板
支持器
支持器
支持器
型号及规格
见工程设计图纸
-25x4,1=500
棍藏士
条形基础内的人工接地体
图编号
审校点信校对画质园设计机维票备注
扇钢或盟制
由施工单位德定
选用何种支持器
03D501-5
