96D301-1 线槽配线安装

96D301-1《线槽配线安装》本图集适用于正常环境中工业与民用建筑室内电力、照明、弱电系统线槽配线安装。不适用于露天、特别潮湿、强腐蚀气体或爆炸危险的场所。包括了塑料线槽安装；金属线槽安装；地面线槽安装。塑料线槽和金属线槽适用于围护结构为预制墙板时无法安装暗配线，或需要经常维修和更换线路等场所。

批准部门：中华人民共和国建设部
主编单位：机械工业部第一设计研究院
实行日期：2002年3月1日
统一编号：GJBT-455
图集号：96D301-1
批准文号：建质[2002]48号
图集名称：线槽配线安装

目录：
1. 说明
2. 塑料线槽安装（含无附件安装、有附件安装、接线箱安装、接线盒安装、灯头盒安装）
3. 金属线槽安装（含沿墙水平安装、沿墙垂直安装、落地安装、吊装方式、弯罐安装、直线段连接、垂直段导线固定、水平直转角安装、四通接线盒安装、与钢管连接、与插接母线连接、与箱柜连接、过伸缩缝安装、过防火墙安装）
4. 地面线槽安装（含支架安装、分线盒安装、出线口/电源插座盒/弱电出线盒安装、配线方法、出线箱/盒安装）
5. 附录（含塑料线槽规格与附件、金属线槽规格与附件、地面线槽规格与附件、电线电缆截面积表及特性表）

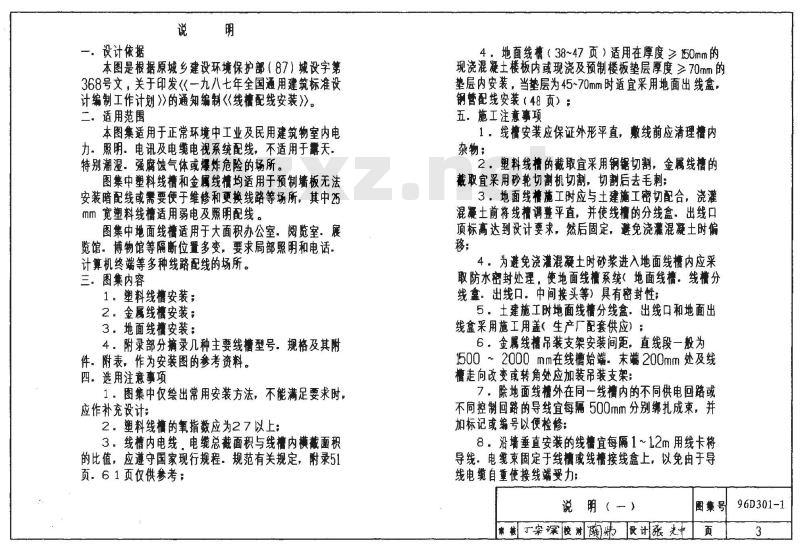

一、设计依据
本图集是根据原城乡建设环境保护部（87）城设字第368号文，关于印发《一九八七年全国通用建筑标准设计编制工作计划》的通知编制的《线槽配线安装》。

二、适用范围
本图集适用于正常环境中工业及民用建筑物室内电力、照明、电讯及电缆电视系统配线，不适用于露天、特别潮湿、强腐蚀气体或爆炸危险的场所。图集中塑料线槽和金属线槽均适用于预制墙板无法安装暗配线或需要便于维修和更换线路等场所，其中25mm宽塑料线槽适用弱电及照明配线。图集中地面线槽适用大面积办公室、阅览室、展览馆、博物馆等隔断位置多变，要求局部照明和电话、计算机终端等多种线路配线的场所。
小提示：此图集内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准图集文档。

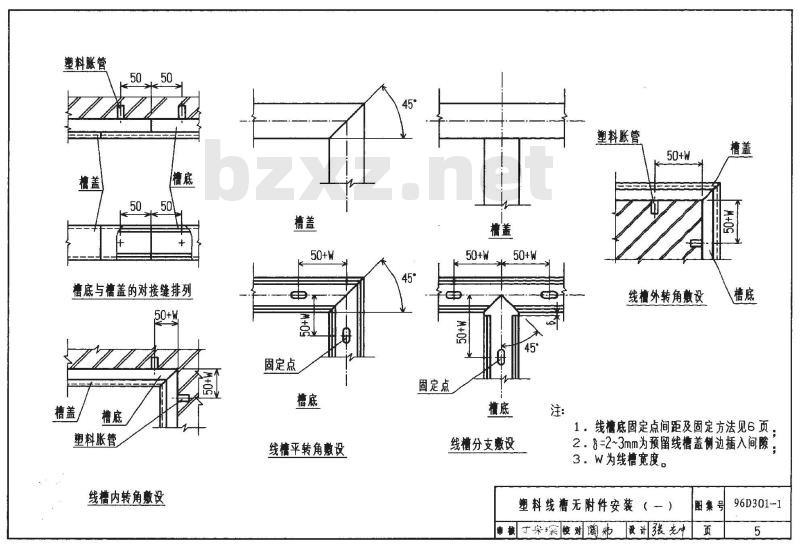

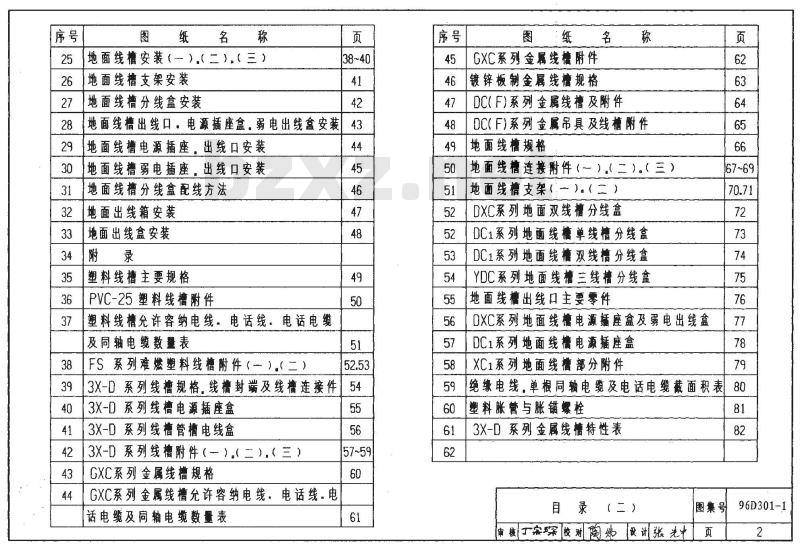

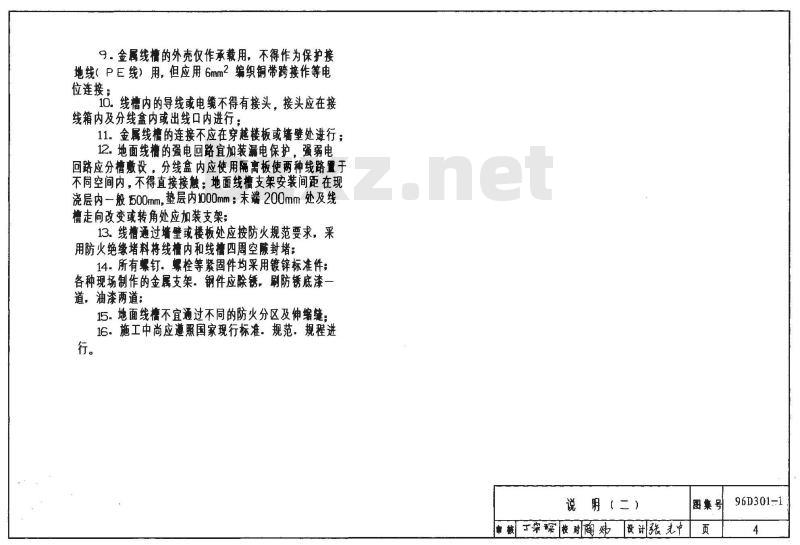

目录(一)、(二) 1 说明(一)、(二) 3 塑料线槽无附件安装(一)、(二) 5 塑料线槽有附件安装(一)、(二)、(三) 7 塑料线槽接线箱安装 10 塑料线槽接线盒安装 11 塑料线槽灯头盒安装 12 金属线槽沿墙水平安装(一)、(二)、(三) 13 金属线槽沿墙垂直安装(一)、(二)、(三) 16 金属线槽落地安装 19 金属线槽吊装方式(一)、(二)、(三) 20 金属线槽悬吊安装 23 吊装金属线槽交错安装 24 金属线槽直线段连接 25 吊装金属线槽垂直安装(一)、(二) 26 吊装金属线槽垂直段导线固定 28 吊装金属线槽水平直转角安装 29 吊装金属线槽一～四通接线盒安装 30 吊装金属线槽与钢管连接(一)、(二) 31 金属线槽与插接母线连接 33 金属线槽与箱柜连接 34 金属线槽过伸缩缝安装 35 金属线槽过防火墙安装(一)、(二) 36 地面线槽安装(一)、(二)、(三) 38 地面线槽支架安装 41 地面线槽分线盒安装 42 地面线槽出线口、电源插座盒、弱电出线盒安装 43 地面线槽电源插座、出线口安装 44 地面线槽弱电插座、出线口安装 45 地面线槽分线盒配线方法 46 地面出线箱安装 47 地面出线盒安装 48 附录 塑料线槽主要规格 49 PVC-25塑料线槽附件 50 塑料线槽允许容纳电线、电话线、电话电缆及同轴电缆数量表 51 FS系列难燃塑料线槽附件(一)、(二) 52 3X-D系列线槽规格、线槽封端及线槽连接件 54 3X-D系列线槽电源插座盒 55 3X-D系列线槽管槽电线盒 56 3X-D系列线槽附件(一)、(二)、(三) 57 GXC系列金属线槽规格 60 GXC系列金属线槽允许容纳电线、电话线、电话电缆及同轴电缆数量表 61 GXC系列金属线槽附件 62 镀锌板制金属线槽规格 63 DC(F)系列金属线槽及附件 64 DC(F)系列金属吊具及线槽附件 65 地面线槽规格 66 地面线槽连接附件(一)、(二)、(三) 67 地面线槽支架(一)、(二) 70 DXC系列地面双线槽分线盒 72 DC1系列地面线槽单线槽分线盒 73 DC1系列地面线槽双线槽分线盒 74 YDC系列地面线槽三线槽分线盒 75 地面线槽出线口主要零件 76 DXC系列地面线槽电源插座盒及弱电出线盒 77 DC1系列地面线槽电源插座盒 78 XC1系列地面线槽部分附件 79 绝缘电线、单根同轴电缆及电话电缆截面积表 80 塑料胀管与胀锚螺栓 81 3X-D系列金属线槽特性表 82
