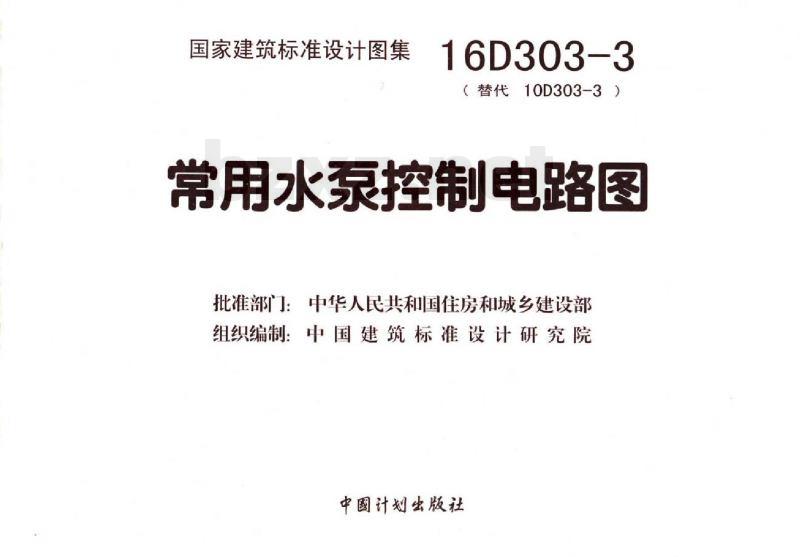

国家建筑标准设计图集
16D303-3
（替代10D303-3）
常用水泵控制电路图
批准部门：中华人民共和国住房和城乡建设部组织编制：中国建筑标准设计研究院中國计划出版社

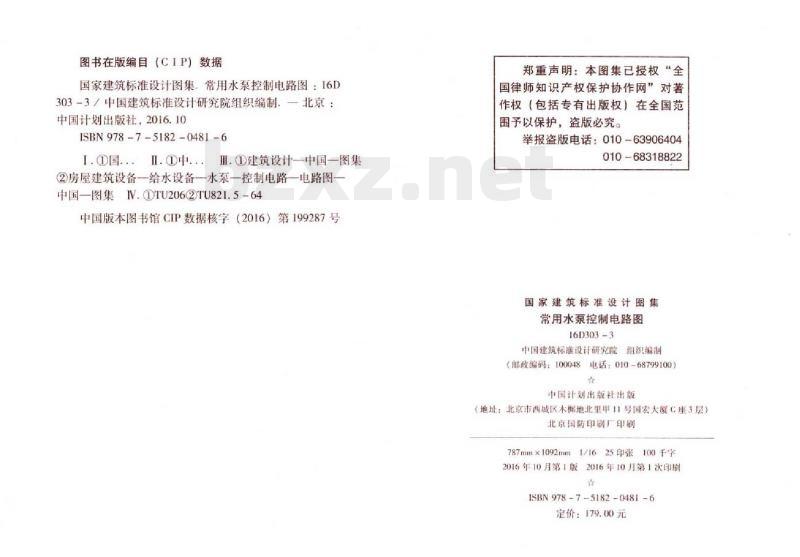

图书在版编目（CIP）数据
国家建筑标准设计图集，常用水泉控制电路图：16D303-37中国建筑标准设计研究院组织编制，一北京：中国计划出版社，2016.10
ISBN978-7-5182-0481-6
.中...
Ⅲ.建筑设计一中国一图集
2②房屋建筑设备一给水设备一水泵一控制电路一电路图一中国-图集N.TU2062TU821.5-64
中国版本图书馆CIP数据核字（2016）第199287号郑重声明：本图集已授权全
国律师知识产权保护协作网”对著作权（包括专有出版权）在全国范围予以保护，盗版必究。
举报盗版电话：010-63906404
010-68318822
国家建筑标准设计图集
常用水泵控制电路图
16D303-3
中国建筑标准设计研究院组织编制（邮政编码：100048电话：010-68799100）中国计划出版社出版
（地址：北京市西城区木辉地北里甲11号国宏大厦C座3层）北京国防印刷厂印刷
787mm×1092mm1/1625印张100千字2016年10月第1版2016年10月第1次印刷合
ISBN978-7-5182-0481-6
定价：179.00元

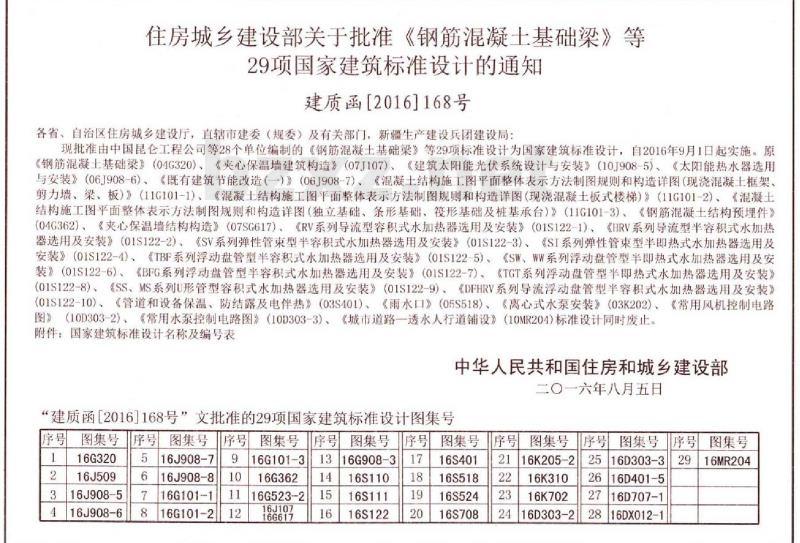

住房城乡建设部关于批准《钢筋混凝土基础梁》等29项国家建筑标准设计的通知
建质函【2016]168号
各省、自治区住房城乡建设厅，直辖市建委（规委）及有关部门，新疆生产建设兵团建设局：现批准由中国昆仑工程公司等28个单位编制的《钢筋混凝土基础梁》等29项标准设计为国家建筑标准设计，自2016年9月1日起实施。原《钢筋混凝土基础梁》（04G320）、《夹心保温墙建筑构造》（07J107）、《建筑太阳能光伏系统设计与安装》（10J908-5）、《太阳能热水器选用与安装》（06J908-6）、《既有建筑节能改造（--）》（06J908-7）、《混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝土框架、剪力墙、梁、板）》（11G101-1）、《混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝土板式楼梯）》（11G101-2）、《混凝土结构施工图平面整体表示方法制图规则和构造详图（独立基础、条形基础、形基础及桩基承台）》（11G101-3）、《钢筋混凝土结构预理件》（04G362）、夹心保温墙结构构造》（07SG617）、《RV系列导流型容积式水加热器选用及安装》（01S122-1）、《HRV系列导流型半容积式水加热器选用及安装》（01S122-2）、《SV系列弹性管束型半容积式水加热器选用及安装》（01S122-3）、《SI系列弹性管束型半即热式水加热器选用及安装》（01S122-4)、《TBF系列浮动盘管型半容积式水加热器选用及安装》（01S122-5）、《SW、WW系列浮动盘管型半即热式水加热器选用及安装》（01S122-6）、《BFG系列浮动盘管型半容积式水加热器选用及安装》（01S122-7）、《TGT系列浮动盘管型半即热式水加热器选用及安装》（01S122-8）、《SS、MS系列U形管型容积式水加热器选用及安装》（O1S122-9）、《DFHRV系列导流浮动盘管型半容积式水加热器选用及安装》（01S122-10）、《管道和设备保温、防结露及电伴热》（03S401）、《雨水口》（05S518）、《离心式水泵安装》（03K202）、《常用风机控制电路图》（10D303-2）、《常用水泵控制电路图》（10D303-3）、《城市道路一透水人行道铺设》（10MR204）标准设计同时废止。附件：国家建筑标准设计名称及编号表中华人民共和国住房和城乡建设部二〇一六年八月五日
“建质函[2016]168号”文批准的29项国家建筑标准设计图集号序号
图集号
16G320
16J509
16J908-5
16J908-6
图集号
16J908-7
16J908-8
16G101-1
16G101-2
图集号
16G101-3
16G362
16G523-2
16G617
图集号
6G908-3
16S110
16S111
16S122
图集号
16S401
16S518
16S524
16S708
图集号
16K205-2
16K310
16K702
16D303-2
图集号
16D303-3
16D401-5
16D707-1
16DX012-1
图集号
16MR204
编制组负责人：李陆峰

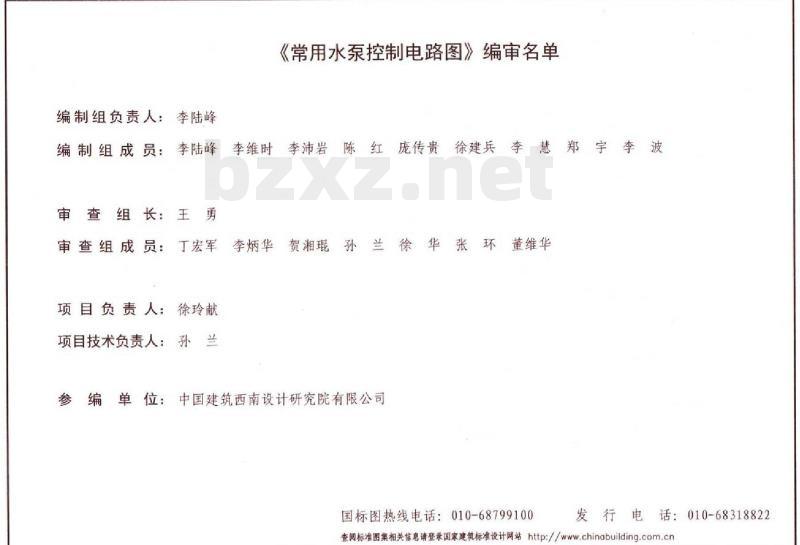

《常用水泵控制电路图》编审名单编制组成员：李陆峰李维时李沛岩陈红庞传贵徐建兵李慧郑宇李波审查组长：王勇
审查组成员：丁宏军李炳华贺湘琨孙兰徐华张环董维华项目负责人：徐玲献
项目技术负责人：孙兰
参编单位：中国建筑西南设计研究院有限公司国标图热线电话：010-68799100发行电话：010-68318822
查阅标准图集相关信息请登录国家建筑标准设计网站http:/ /chinabuilding.com.cn常用水泵控制电路图
批准部门中华人民共和国住房和城乡建设部批准文号主编单位中国建筑设计院有限公司实行日期二〇一六年九月一日

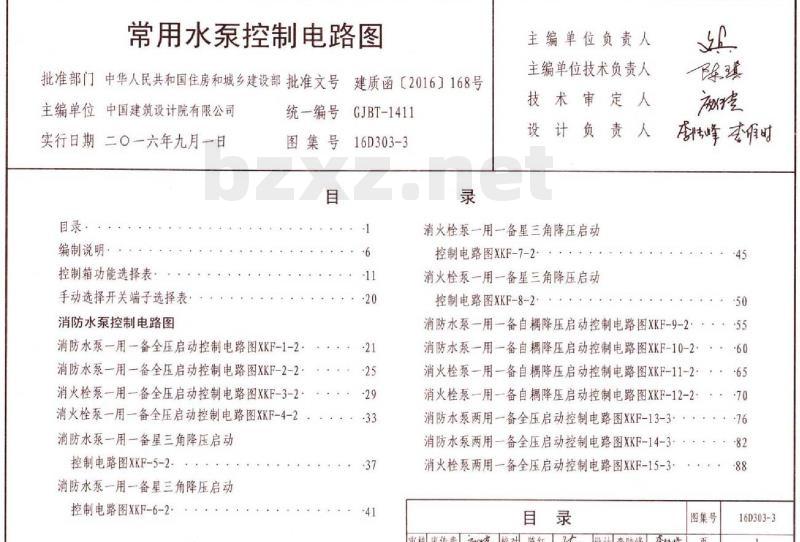

目录·
编制说明·
控制箱功能选择表
手动选择开关端子选择表
消防水泵控制电路图
统一编号
建质函【2016】168号
GJBT-1411
16D303-3
图集号
消防水泵一用一备全压启动控制电路图XKF-1-2·21
消防水泵一用一备全压启动控制电路图XKF-2-2··-25消火栓泵一用一备全压启动控制电路图XKF-3-2··-29消火栓泵一用一备全压启动控制电路图XKF-4-2：：·*-33
消防水泵一用一备星三角降压启动控制电路图XKF-5-2-
消防水泵一用一备星三角降压启动控制电路图XKF-6-2-
主编单位负责人
主编单位技术负责人
技术审定人
设计负责人
消火栓泵一用一备星三角降压启动控制电路图XKF-7-2：：
消火栓泵一用一备星三角降压启动控制电路图XKF-8-2
专峰本唯时
消防水泵一用一备自耦降压启动控制电路图XKF-9-2．55消防水泵一用一备自耦降压启动控制电路图XKF-10-2：-60消火栓泵一用一备自耦降压启动控制电路图XKF-11-2··-65消火栓泵一用一备自耦降压启动控制电路图XKF-12-2-：：-70消防水泵两用—备全压启动控制电路图XKF-13-3．-76消防水泵两用一备全压启动控制电路图XKF-14-3·-82消火栓泵两用一备全压启动控制电路图XKF-15-3-目录
审核虎传贵校对陈红m设计李陆峰峰图集号
16D303-3
消火栓泵两用一备全压启动控制电路图XKF-16-3消防稳压泵一用一备控制电路图XKF-17-2消防稳压泵一用一备控制电路图XKF-18-2消防稳压泵一用一备自动轮换
控制电路图XKF-19-2-
消防稳压泵一用一备自动轮换
控制电路图XKF-20-2-
消防水泵一用一备全压启动变频巡检控制电路图XKF-21-2：
消防水泵一用一备全压启动变频巡检控制电路图XKF-22-2-
消防水泵一用一备全压启动工频巡检控制电路图XKF-23-2-
消防水泵一用一备全压启动工频巡检控制电路图XKF-24-2
生活给水泵控制电路图
给水泵一用一备全压启动控制电路图XKG-1-2·给水泵一用一备全压启动控制电路图XKG-2-2-94
：106
：109
给水泵一用一备全压启动自动轮换控制电路图XKG-3-2·
给水泵一用一备全压启动自动轮换控制电路图XKG-4-2.
给水泵一用一备全压启动水位传示仪控制电路图XKG-5-2
给水泵一用一备全压启动自动轮换水位传示仪控制电路图XKG-6-2
给水泵一用一备全压启动电机控制器控制电路图XKG-7-2
给水泵一用一备星三角降压启动控制电路图XKG-8-2·-157给水泵一用一备星三角降压启动控制电路图XKG-9-2·-161给水泵一用一备软启动控制电路图XKG-10-2.给水泵一用一备软启动控制电路图XKG-11-2·给水泵一用一备全压启动液位控制器控制电路图XKG-12-2
给水泵一用一备全压启动液位控制器目录
审核庞传贵谢校对陈红机设计李陆峰峰图集号
16D303-3
控制电路图XKG-13-2.
给水泵两用一备全压启动控制电路图XKG-14-3，：给水泵两用一备全压启动控制电路图XKG-15-3给水泵两用一备全压启动电机控制器控制电路图XKG-16-3-
给水泵两用一备软启动控制电路图XKG-17-3给水泵两用一备软启动控制电路图XKG-18-3热水循环泵控制电路图
单台热水循环泵控制电路图XKR-1-1.热水循环泵一用一备控制电路图XKR-2-2.热水循环泵一用一备控制电路图XKR-3-2.：：-174
：-177
热水循环泵一用一备自动轮换控制电路图XKR-4-2··-203热水循环泵一用一备自动轮换控制电路图XKR-5-2···-205热水循环泵一用一备电机控制器控制电路图XKR-6-2·-207冷冻（冷却）水泵控制电路图
冷冻（冷却）水泵一用一备自动轮换控制电路图XKL-1-2
冷冻（冷却）水泵一用一备电机控制器控制电路图XKL-2-2.
冷冻（冷却）水泵两用一备控制电路图XKL-3-3冷冻（冷却）水泵两用一备电机控制器控制电路图XKL-4-3
冷冻（冷却）水泵三用一备电机控制器控制电路图XKL-5-4·
排水泵控制电路图
单台排水泵手动控制电路图XKP-1-1.单台排水泵水位（或两地）控制电路图XKP-2-1单台排水泵水位控制及高水位报警控制电路图XKP-3-1-
单台排水泵水位控制及高水位报警控制电路图XKP-4-1-
：223
：228
单台排水泵带预润电磁阀的水位控制电路图XKP-5-1-·234单台排水泵电机控制器控制电路图XKP-6-1单台排水泵电机控制器控制电路图XKP-7-1.目录
审核庞传贵潮楼校对陈红设计李陆峰峰236
：238
图集号
16D303-3
排水泵一用一备控制电路图XKP-8-2.排水泵一用一备控制电路图XKP-9-2.排水泵一用一备自动轮换控制电路图XKP-10-2.排水泵一用一备自动轮换控制电路图XKP-11-2-两台排水泵自动轮换及溢流水位双泵运行控制电路图XKP-12-2.
两台排水泵自动轮换及溢流水位双泵运行控制电路图XKP-13-2.
排水泵一用一备电机控制器控制电路图XKP-14-2.··258排水泵一用一备电机控制器控制电路图XKP-15-2.··261两台排水泵液位控制器控制电路图XKP-16-2.两台排水泵液位控制器控制电路图XKP-17-2-三台排水泵水位控制电路图XKP-18-3：三台排水泵水位控制电路图XKP-19-3三台排水泵电机控制器控制电路图XKP-20-3.四台排水泵电机控制器控制电路图XKP-21-4超高层建筑用消防水泵控制电路图264
：270
超高层消防水泵控制电路图使用说明：控制箱功能选择表·
超高层建筑消防给水系统对照表手动选择开关端子连接表
消防水泵直接串联给水系统及连锁信号XT-001消防水泵、转输水箱串联给水系统及连锁信号XT-002-
消防水泵、转输水箱串联给水系统及连锁信号XT-003.
重力流消防供水系统及连锁信号XT-004-高压消防给水系统及连锁信号XT-005消防水泵直接串联给水系统转输水泵，高区串联消防水泵启泵流程图LC-001-消防水泵、转输水箱串联给水系统消防水泵、转输水泵启泵流程图LC-002·
消防水泵、转输水箱串联给水系统消防水泵，目录
审核庞传贵桂校对陈红设计李陆峰峰286
：291
：293
：294
：298
图集号
16D303-3
转输水泵启泵流程图LC-003
重力流消防给水系统转输水泵启泵流程图LC-004-：：高压消防给水系统转输水泵启泵流程图LC-005：消防水泵一用一备全压启动控制电路图XKCF-1-2.·：消防水泵一用一备全压启动控制电路图XKCF-2-2·：消防水泵一用一备星三角降压启动控制电路图XKCF-3-2-：
串联消防水泵一用一备全压启动控制电路图XKCF-4-2·
串联消防水泵一用一备全压启动控制电路图XKCF-5-2.
串联消防水泵一用一备星三角降压启动控制电路图XKCF-6-2.
临时高压系统消防转输水泵一用一备全压启动控制电路图XKCF-7-2.
临时高压系统消防转输水泵一用一备全压启动控制电路图XKCF-8-2：··301
：310
：330
临时高压系统消防转输水泵一用一备星三角降压启动控制电路图XKCF-9-2-临时高压系统消防转输水泵两用一备全压启动控制电路图XKCF-10-3-临时高压系统消防转输水泵两用一备星三角降压启动控制电路图XKCF-11-3.重力流系统屋顶消防水池转输水泵两用一备全压启动控制电路图XKCF-12-3.重力流系统屋顶消防水池转输水泵两用一备星三角降压启动控制电路图XKCF-13-3.高压系统消防转输水泵两用一备全压启动控制电路图XKCF-14-3-
高压系统消防转输水泵两用一备星三角降压启动控制电路图XKCF-15-3.消防水泵（含消防转输水泵）控制箱外部控制接线示意图：
消防水池（箱）液位控制器设置示意图目录
审核庞传贵潮棒校对陈红设计李陆峰峰图集号
：348
16D303-3
1编制依据
编制说明
与现行工程建设标准不符的内容、限制或淘汰的技术或产品，视为无效，1.1根据住房和城乡建设部建质函[20141119号文”关于印发《2014年国家建筑标准设计编制工作计划》的通知”编制。1.2本图集依据的主要标准规范：《建筑设计防火规范》GB50016-2014《低压配电设计规范》GB50054-2011《通用用电设备配电设计规范》GB50055-2011《火灾自动报警系统设计规范》GB 50116-2013《建筑电气制图标准》GB/T50786-2012《建筑给水及消火栓系统技术规范》GB50974-2014《民用建筑电气设计规范》JGJ16-2008低压开关设备与控制设备第4-1部分接触器和电动机起动器工程技术人员在参考使用时，应注意加以区分，并应对本图集相关内容进行复核后选用。
2适用范围
本图集适用于民用与一般工业建筑内3/N/PEAC220/38OV50Hz系统内常用水泵的控制，
3工作条件
3.1本图集中的水泵除带预润电磁阀的排水泵外，均按充水状态考虑。3.2水泵的出水阀门不考虑电动阀、电磁阀的控制或连锁。3.3水泵电动机按380V三相异步笼型电动机最大容量为110kW考虑。4编制内容
本图集包括消防水泵（消火栓泵和自动喷酒泵），生活给水泵，热水机电式接触器和电动机起动器（含电动机保护器）》GB14048.4-2010循环泵，冷冻（冷却）水泵、排水泵及超高层建筑用消防水泵（消火栓泵、《低压开关设备和控制设备第6一2部分：多功能电器（设备）控制与保护开关电器（设备）（CPS）》GB14048.9-2008/IEC60947-6-2:2007
《自动喷水灭火系统第10部分：压力开关》GB5135.10-2006当依据的标准规范进行修订或有新的标准规范出版实施时，本图集自动喷洒泵和消防转输水泵）。按上述六类水泵的不同情况与使用要求设计了87种类型的控制电路图，并按水泵电动机容量的大小，给出了控制箱的参考尺寸，并对每种控制电路图的用途作了说明。5修编说明
5.1根据《火灾自动报警系统设计规范》GB50116-2013，对消编制说明
审核虎传费校对陈红设讯李陆峰秀专图集号
16D303-3
防水泵控制电路图进行了修改：消火栓用消防水泵，自动喷酒用消防水泵本图集统一称为消防水泵。
5.2消防联动控制器无源触点控制消防水泵的控制方案改为有源DC24V触点控制方案。
5.3为了推广新产品新技术，图集中增加了控制与保护开关电器（CPS用于消防水泵的控制方案。
5.4增加了超高层消防水泵（消火栓泵，自动喷酒泵和消防转输水泵）的控制电路图。
5.5增加了无火灾自动报警系统时，消防水泵由消火栓按钮直接启动消防水泵的控制方案。
5.6增加了对消防水泵电源检测要求及传感器的安装要求。6水泵启动方式
本图集中水泵电动机的启动方式有：全压启动、星三角降压启动、自揭降压启动及软启动等。使用时应根据供电条件等因素选用适当的启动方式。当符合设计规范要求，条件许可时应采用全压启动方式。当消防水泵启动次数少，启动时引起系统压降影响小且消防水泵要求启动设备简单可靠时，应尽量采用全压启动。7水泵主电路免费标准下载网bzxz
水泵主回路主要由隔离电器，短路保护、过载（后备）保护电器，启停（及变速）控制电器，热继电器及配电线缆等组成：消防水泵控制箱应设置手动机械启泵功能，即具有应急机械启动控制环节，以保证当控制箱内的控制线路发生故障时，可由有管理权限的人员在紧急时启动消防水泵7.1隔离电器、保护电器
水泵主回路中的隔高，保护电器可采用具有隔离功能的保护电动机型低压断路器，其分断能力应满足配电系统要求。普通（非消防用）水泵低压断路器的长延时脱扣器额定电流，宜选用电动机额定电流的1.1~1.25倍，作为热继电器保护的后备保护。如采用熔断器代替断路器保护普通（非消防用）水泵，熔断器的熔芯额定电流宜按电动机额定电流的2~2.5倍选配：消防水泵因不设过载保护，故不宜采用熔断器作为主开关，如果采用熔断器作为消防水泵回路的短路保护和隔离电器，则熔断器熔芯额定电流不宜小于电动机额定电流的3.5倍对不设过载保护的消防水家等重要水象，其断路器可不带长延时脱扣器只设瞬动短路保护其整定电流既要躲过电动机的启动电流文要满足短路保护的灵敏度要求，宜选为电动机启动电流的2~2.5倍。当一个断路器作为两台及以上水泵的总开关，且多台水泵有同时运行可能时，其长延时脱扣器的额定电流应为各台电动机额定电流的总和断路器脱扣器的整定值上下级应有级差，以便故障时有选择地动作7.2接触器
编制说明
图集号
审核虎传贵棒校对陈红设计李陆峰峰页
16D303-3
8.2.2液位控制方案：根据水泵的控制要求和使用环境确定，可选用浮7.2.1消防水泵用电动机供电回路中的接触器或启动器应按2类配合选择，即要求接触器在短路条件下不应对人和设备造成危害，且能继续使用但充许触头熔焊。
7.2.2普通水泵用电动机供电回路中的接触器或启动器应按1类配合选择，即要求接触器在短路条件下不应对人和设备造成危害，但发生短路故障后，如果不经修理，便不能再使用。7.3热继电器：热继电器宜采用断相保护型，其额定电流按电动机的额定电流选择，并留有上下调节的余地。热维电器的整定电流可为电动机额定电流的0.9~1.05倍。
7.4电缆电线：水泵供电线路的线缆，需由工程设计者确定。由热继电器到电动机的一段电缆电线，按电动机额定电流选择，并按各种不同的环境条件，敷设方式等因素乘以相关的校正系数，使线缆能受到热继电器或断路器的有效保护。用于消防水泵回路的电缆载流量应留有适当的裕度。
8水泵控制回路
8.1水泵控制回路的隔离保护电器采用熔断器8.2水泵控制方式：
8.2.1有就地控制，两地控制及自动控制（包括备用自投）等。凡有自动控制者均设有手、自动控制选择开关。球，干簧、压力、电极等各种液位器或洗用不同类型的液位计8.2.3所有自动轮换工作的电动机，均为当某台电机启动运行后，直到完成本次需要运行的全过程并停止后，待下次再需要运行时，才会轮换为下一台电机启动运行。在一次启动运行的过程中不轮换工作。例如·两台自动轮换的排污泵，当水池水位过高需要排水时，则某一台泵启动运行直到水池水位下降到停泵水位后，该泵停止。待下次水池水位再上升到需排水的高水位后，则另一台（上次未运行的一台）水泵启动运行排水本图集中的自动轮换工作的稳压泵，热水循环泵等，其轮换方式均与排水泉的轮换方式类同
8.3连锁接点：图集中凡接触器（继电器）有剩余接点作为连锁接点输出者，已在图中示出。如具体工程需要用更多连锁接点而图中没有时，可另增加相应的中间继电器以扩大接点数量。8.4信号：按显示方式分为灯光信号和音响信号：按显示内容分为水泵启动运行信号、故障信号、液位报警信号、压力报警信号、控制电源监视信号：按显示地点分为就地信号及远方集中信号9其他
9.1在消火栓泵控制电路接线端子图中，如果系统中消火栓按钮数量偏少的情况下可采用一根电缆连接消防按钮编制说明
审核庞传贵 校对陈红m设计李陆峰峰图集号
16D303-3
