国家建筑标准设计图集
16D401-5
国家建筑标际准设
国家建筑标准设计
国家建筑标准设计
国家建筑标准设计
水下及潮湿环境电气设备设计与安装国家建筑标准设计
国家建筑标设计
国家建筑标准设计
国家建筑标准设计
中国建筑标准设计研究院
国家建筑标准设计图集
16D401-5
水下及潮湿环境电气设备设计与安装批准部门：中华人民共和国住房和城乡建设部组织编制：中国建筑标准设计研究院中國计划出版社
编制组负责人：
编制组成员：
审查组长：
审查组成员：
项目负责人：

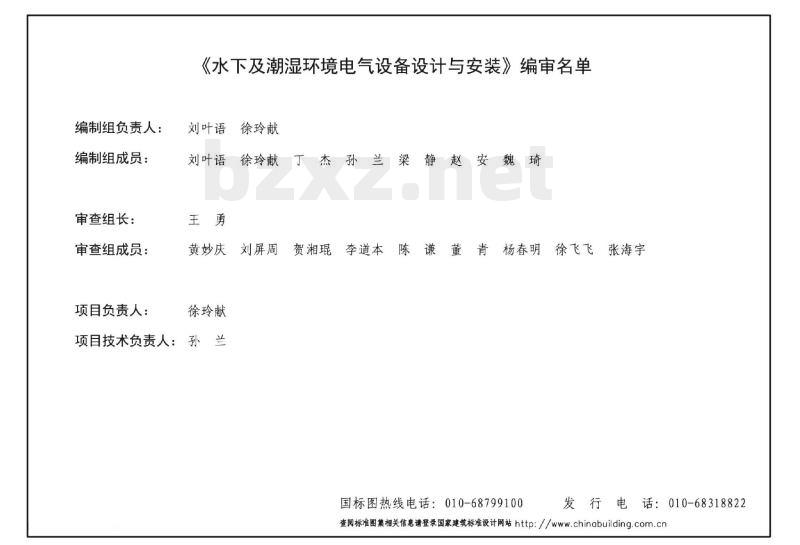

《水下及潮湿环境电气设备设计与安装》编审名单刘叶语徐玲献
刘叶语徐玲献丁杰孙兰梁静赵安魏琦王勇
黄妙庆刘屏周贺湘琨李道本陈谦董青杨春明徐飞飞张海宇徐玲献
项目技术负责人：孙兰
国标图热线电话：010-68799100发行电话：010-68318822
查阅标准图集相关信息请登录国家建筑标准设计网站http://chinabuilding.com.cn水下及潮湿环境电气设备设计与安装批准部门中华人民共和国住房和城乡建设部主编单位中国航空规划设计研究总院有限公司中国建筑标准设计研究院有限公司实行日期二〇一六年九月一日

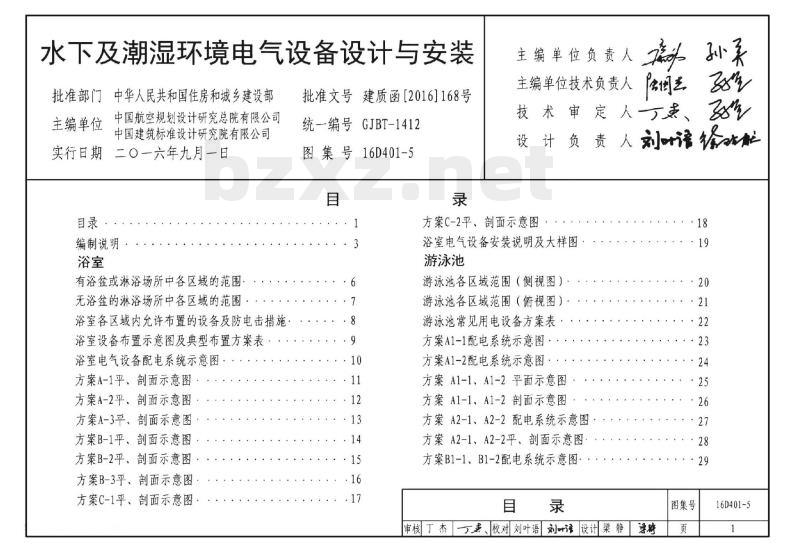

目录，
编制说明·
有浴盆或淋浴场所中各区域的范围无浴盆的淋浴场所中各区域的范围浴室各区域内允许布置的设备及防电击措施浴室设备布置示意图及典型布置方案表浴室电气设备配电系统示意图
方案A-1平、剖面示意图
方案A-2平、剖面示意图
方案A-3平、剖面示意图·
方案B-1平、剖面示意图，
方案B-2平、剖面示意图，
方案B-3平、剖面示意图：
方案C-1平、剖面示意图：
批准文号建质函【2016]168号
统一编号 GJBT-1412
图集号16D401-5
主编单位负责人
主编单位技术负责人
技术审定人、
设计 负责人刘谁条能
方案C-2平、剖面示意图
浴室电气设备安装说明及大样图游泳池
游泳池各区域范围（侧视图）
游泳池各区域范围（俯视图）
游泳池常见用电设备方案表
方案A1-1配电系统示意图：
方案A1-2配电系统示意图
方案A1-1、A1-2平面示意图
方案A1-1、A1-2剖面示意图
方案A2-1、A2-2配电系统示意图方案A2-1、A2-2平、剖面示意图方案B1-1、B1-2配电系统示意图目
审核丁杰杰、校对刘叶语刘准设计梁静净辞:18
图集号
16D401-5

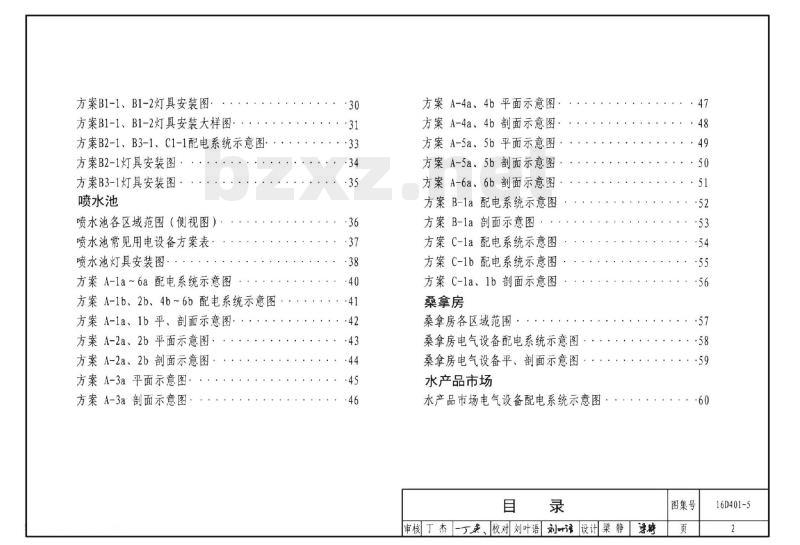

方案B1-1、B1-2灯具安装图
方案B1-1、B1-2灯具安装大样图·方案B2-1、B3-1、C1-1配电系统示意图·方案B2-1灯具安装图
方案B3-1灯具安装图
喷水池
喷水池各区域范围（侧视图）
喷水池常见用电设备方案表下载标准就来标准下载网
喷水池灯具安装图·
方案A-la~6a配电系统示意图
方案A-1b、2b、4b~6b配电系统示意图方案A-la、1b平、剖面示意图·方案A-2a、2b平面示意图
方案A-2a、2b部面示意图
方案A-3a平面示意图·
方案A-3a部面示意图·
···31
···33
··34
方案A-4a、4b平面示意图·
方案A-4a、4b剖面示意图·
方案A-5a、5b平面示意图·
方案A-5a、5b剖面示意图
方案A-6a、6b剖面示意图
方案B-1a配电系统示意图
方案B-1a剖面示意图
方案C-la配电系统示意图
方案C-1b配电系统示意图
方案C-1a、1b剖面示意图
桑拿房
桑拿房各区域范围
桑拿房电气设备配电系统示意图桑拿房电气设备平、剖面示意图水产品市场
水产品市场电气设备配电系统示意图目
审核丁杰丁杰、校对刘叶语刘谨设计梁静浮好·47
图集号
16D401-5
1编制依据
编制说明
《家用和类似用途的带过电流保护的剩余电流动作断路器（RCBO）1.1根据住房和城乡建设部建质函201386号文“关于印发《2013年国家建筑标准设计编制工作计划》的通知“进行编制。1.2本图集依据的主要标准规范：《低压配电设计规范》GB50054-2011《通用用电设备配电设计规范》GB50055-2011《低压电气装置第4-41部分：安全防护电击防护》GB16895.21-2011
《低压电气装置第7-701部分：特殊装置或场所的要求装有浴盆或淋浴的场所》GB16895.13-2012《低压电气装置第7-702部分：特殊装置或场所的要求游泳池和喷泉》IEC60364-7-702:2010《建筑物电气装置第7-703部分：特殊装置或场所的要求装有桑拿浴加热器的房间和小间》GB16895.14-2010《灯具第1部分：一般要求与试验》GB7000.1-2015《灯具第2－18部分：特殊要求游泳池和类似场所用灯具》GB7000.218-2008
《家用和类似用途电器的安全泵的特殊要求》GB 4706.66-2008
《电缆管理用导管系统第1部分：通用要求》GB/T20041.1-2015
第1部分：一般规则》GB16917.1-2014《电源电压为1100V及以下的变压器、电抗器、电源装置和类似产品的安全第5部分：隔离变压器和内装隔离变压器的电源装置的特殊要求和试验》GB19212.5-2011
《电源电压为1100V及以下的变压器、电抗器、电源装置和类似产品的安全第7部分：安全隔离变压器和内装安全隔离变压器的电源装置的特殊要求和试验》GB19212.7-2012《电流对人和家畜的效应第5部分：生理效应的接触电压阈值》GB/T13870.5-2016
当依据的标准规范进行修订或有新的标准规范出版实施时，本图集与现行工程建设标准不符的内容，限制或淘汰的技术或产品，视为无效工程技术人员在参考使用时，应注意加以区分，并应对本图集相关内容进行复核后选用。
2编制原则
浴室、游泳池、喷水池、桑拿房等场所中，人体阻抗降低、且与地电位接触，接触路径的阻抗达到最小值，人身遭遇电击时具有较大的危险性，生活中发生了多起电击导致的伤亡事故。为了保证这些场所的用电安全，编制单位根据IEC60364-7及其转化的国内标准，将上述场所内的电击防护措施及相关做法编制成标准图集。考虑到实用性，本图编制说明
图集号
审核丁杰点、校对刘叶语刘语设讯梁静学页
16D401-5
集列出了常见的，便于实施的电击防护措施及相关做法。具体工程设计中，对于本图集未涉及的电气设备，可参考本图集相关做法，3适用范围
本图集适用于以下场所：①装有固定浴盆的场所、淋浴场所及其周围区域：②游泳池，戏水池的内部及其周围区域（包括供人们游泳，戏水或其他类似活动的天然水区，沙砾坑湖泊和海边等类似区域及其周围区域）：③喷水池及其周围区域：④桑拿房：③水产品市场。4图集编制内容
4.1浴室
本节内容包括浴室分区，0区、1区、2区内充许布置的设备，浴室典型布置方案，配电系统示意图和平部面示意图、大样图。4.2游泳池
本节内容包括游泳池分区、不同类型用电设备的电击防护措施、配电系统示意图、设备安装平面图及大样图。游泳池的主要用电设备包括水处理设备、循环泵、照明设施、游泳池清洗设备等分类如下：一水处理设备、循环泵等
游泳池用电设备照明灯具
清洗设备预留插座
一有机房
无机房
水处理设备（含过滤设备），循环泵等一般安装在专用的设备机房内，该机房设在2区以外。一些小规模的游泳池没有专用机房，水处理设备（一般为一体化过滤设备）安装在游泳池1区内：这些过滤设备形式多样，由水道专业选型，订货时应注明满足本图集第22页方案A2一1或A2一2关于电击防护的安全要求。游泳池的照明灯具的安装方式分为三类，A类安装方式有检修走廊，灯具不与水接触：B类安装方式灯具与水有接触，需抽干水后再更换光源：C类安装方式灯具与水有接触，从水中抽出整个灯具更换光源。游泳池的清洗设备预留插座设在2区以外。电击防护措施见配电系统示意图，插座安装可参考其他图集可进人的喷水池区域划分方式参见游泳池4.3喷水池
喷水池形式多样、主要包括跌水、喷水、静水池及这几种形式的组合。喷水池主要用电设备包括灯具、水泵。喷水池分类如下喷水池分类
静水池
具体形式
跌水墙
阶梯跌水
喷涌泉
花盆式喷泉
本图集的喷水池按不充许人员进入设计，必须采取防止人员误入的可靠措施。考虑人员进入的喷水池，电击防护措施应按照游泳池的做法本节内容包括喷水池分区、喷水池不同类型用电设备的电击防护措施电系统示意图、设备安装平面图及大样图。编制说明
审核丁杰点、校对刘叶语刘语设讯梁静学图集号
16D401-5
为了安全起见，喷水池水泵建议优先采用离心泵，离心泵尽量远离喷水池，设在1区以外的泵坑内：当喷水池有可能进人时按游泳池要求设计泵坑设置在相当于游泳池2区以外的地方。确保无人进入的喷水池可在池内设置潜水泵。
喷水池内灯具优先采用SELV（AC12V）供电；确保无人进入的喷水池内的灯具可采用AC22OV供电。灯具、水泵检修时，应断开电源。当离心泵安装在泵坑内时，泵坑应保证通风良好：条件充许时，可在泵坑内设置潜水泵，避免泵坑积水，潮湿。影响离心泵的正常运行为灯具、水泵配电的配电箱应优先选择室内安装，当不具备室内安装条件时可露天安装，也可在喷水池附近设置电缆井，配电箱安装在电缆井内。当配电箱距离喷水池较远时，喷水池内灯具所需的安全隔离变压器等设备建议安装在喷水池附近的电缆井内。电缆井或配电箱设在1区以外，进人喷水池的电缆井或配电箱设在相当于游泳池2区以外的位置。4.4桑拿房
本节内容包括桑拿房分区、典型布置方案、配电系统示意图、设备安装平、剖面示意图。
4.5水产品市场电击防护措施
本节内容为室内农贸市场水产品摊位的电击防护措施，主要包括配电系统示意图及布线、插座选型要求。5其他
5.1等电位联结
各场所的等电位联结做法见标准图集15D502《等电位联结安装》。5.2水下灯具安装
本图集游泳池、喷水池中水下灯具安装方式如下：游泳池、喷水池中水下灯具安装方式安装方式分类
水下灯具安装图—
（壁装）
水下灯具安装图二
（嵌入式安装）
水下灯具安装图三
（支架安装）
水下灯具安装图四
（预制喷水池内支架安装）
水下灯具安装图五
（喷泉喷头上安装）
适用场所
游泳池
喷水池
游泳池
喷水池
喷水池
预制喷水池
喷水池
5.3图集中配电系统图示意出不同场所用电设备的各种电击防护措施及其相应的配电管线选型、数设要求。不同设备根据设计要求可由同一配电箱供电。
5.4水泵的二次控制电路图可参见16D303-3《常用水泵控制电路图》。
5.5本图集中尺寸单位除注明外均为mm。5.6图例符号
剩余电流动作断路器
编制说明
审核丁杰点、校对刘叶语刘谨设讯梁静净骑图集号
16D401-5
侧视图浴盆
固定隔墙
最小半径距离
顶视图
（有固定隔墙和围绕隔墙的最小半径距离）o
顶视图
侧视图淋浴盆
有浴盆或淋浴场所中各区域的范围审核丁杰点、校对刘叶语刘谨设梁静净辞图集号
桑拿房
16D401-5
产品市！
出水器
0区和1区
侧视图
O区和1区
）最小半径距离
固定隔墙
（有固定隔墙和隔墙以上最小半径距离）侧视图
0区和1区
最小半径距离
固定隔墙
有出水器的顶视图
（有固定隔墙和围绕隔墙的最小半径距离）无浴盆的淋浴场所中各区域的范围出水器不同位置的顶视图
注：无浴盆的淋浴器没有2区，1区扩大为距离固定出水器中心点1200mm处的垂直面。审核丁杰点、校对刘叶语刘谨设计梁静净浴
桑拿房
产品市！
图集号
16D401-5
浴室分区
用电设备
浴室各区域内充许布置的设备及防电击措施各区域内允许布置的设备
开关设备、控制设备、附件等
符合相关的产品标准，按照生产厂家安装使用规定允许在0区内使用的设备（额定电压不超过交流12V或直流30V）
符合相关的产品标准，按照生产厂家安装使用规定允许在1区内使用的设备,如：1.涡流设备（按摩浴缸）
2.淋浴泵
3.通风设备
4.电热水器
6.额定电压不超过交流25V或直流60V的设备不允许使用
1、0区、1区中允许使用的用电设备的电源回路接线盒
2、交流25V或直流60V的SELV或PELV回路附件、插座（供电电源应设在0区和1区之外）
1．插座以外的附件（比如接线盒等）SELV或PELV回路附件、插座（供电电源2.
在0区和1区之外）
3.符合IEC61558-2-5的剃须刀电源器件4采用SELV或PELV保护的用于信号和通信设备的附件（如电话插座、包含电源插座）注：
1.浴室0区、1区、2区以外的电气设备防护等级建议不低于IPX4：容易遵受水喷淋的电气设备，如公共浴室清洁用的设备，防护等级不应低于IPX5。2、浴室内尽量少设置用电设备、开关设备、控制设备及附件等。设备防护等级
不应低于IP×7
不应低于IPX4
不应低于IPX4
防电击措施
SELV（额定电压不超过交流12V或直流3OV）1.SELV或PELV（额定电压不超过交流25V或直流60V）
2.RCBO（剩余电流动作断路器）3.电气分隔
1，SELV或PELV（额定电压不超过交流5OV或直流120V）
2．采用电气分隔（如专用剃须插座）3.RCBO（剩余电流动作断路器）浴室各区域内允许布置的设备及防电击措施审核下杰点、校对刘叶语刘谨设计梁静净辞图集号
16D401-5
桑拿房
水产品市厂
电吹风
通风器
符合1区要求符合1区要求
热水器
符合1区要求
1．本图示意了带浴缸的浴室各区域内允许布置的用电设备及开关设备控制设备及附件等。浴室0区、1区、2区的划分可参考本图集浴室典型布置方案第11~18页。
2.浴室内0区。1区和2区的用电设备应符合相关的产品标准，而且必须在生产厂家安装使用说明中规定的适用区域内使用，3.LEB:局部等电位端子箱。
符合2区要求
开关、插座
防护区外
浴室布置分类表
浴室典型布置方案
方案编号
无固定隔墙
无固定隔墙
封闭淋浴室
无固定隔墙
无固定隔墙
封闭淋浴室
有固定隔墙
无固定隔墙
方案编号说明：
浴室设备布置示意图及典型布置方案表A-1
10、11、19
10、12、19
10、13、19
10、14、19
10、15、19
10、16、19
10、17、19
10、18、19
浴室布置分类
浴室分类
A：住宅内的浴室
B：宾馆内的浴室
C：公共浴室
图集号
审核丁杰点、校对刘叶语刘谨设计梁静净页
16D401-5
桑拿房
水产品市
