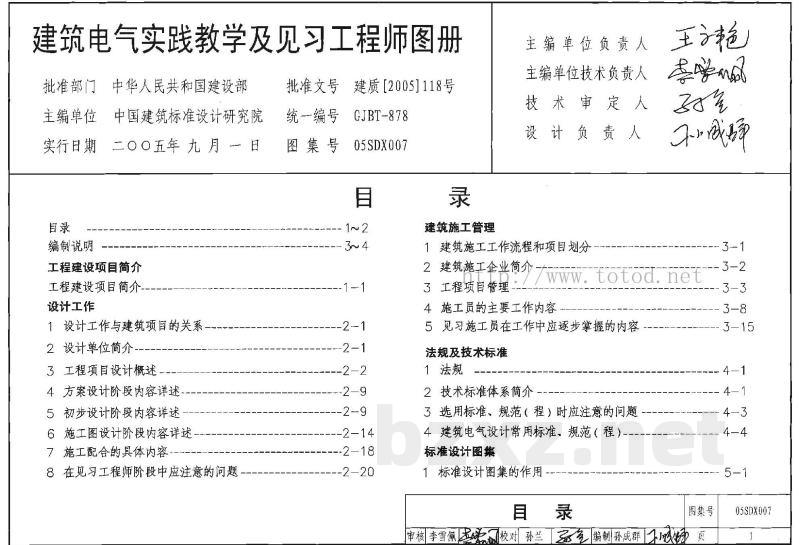

建筑电气实践教学及见习工程师图册批准部门中华人民共和国建设部主编单位中国建筑标准设计研究院实行日期　二〇〇五年九月日
编制说明
工程建设项目简介
工程建设项目简介
设计工作
1设计工作与建筑项目的关系
2设计单位简介，bZxz.net
3工程项目设计概述
4方案设计阶段内容详述
5初步设计阶段内容详述
6施工图设计阶段内容详述
7施工配合的具体内容
8在见习工程师阶段中应注意的问题批准文号
建质【2005]118号
GJBT-878
统一编号
图集号
05SDX007
--2-14
--2-18
--2-20
建筑施工管理
主编单位负责人
主编单位技术负责人
技术审定人
设计负责人
1建筑施工工作流程和项目划分
2建筑施工企业简介
3工程项目管理
4施工员的主要工作内容
5见习施工员在工作中应逐步掌握的内容法规及技术标准
1法规
2技术标准体系简介
3选用标准、规范（程）时应注意的问题4建筑电气设计常用标准，规范（程）标准设计图集
1标准设计图集的作用
-- 4-1
图集号
审核李雪佩校对孙兰三气编制孙成群不预
05SDX007
2标准设计图集的分级
3建筑电气国家标准设计图集的概况4选用标准图集时应注意的问题

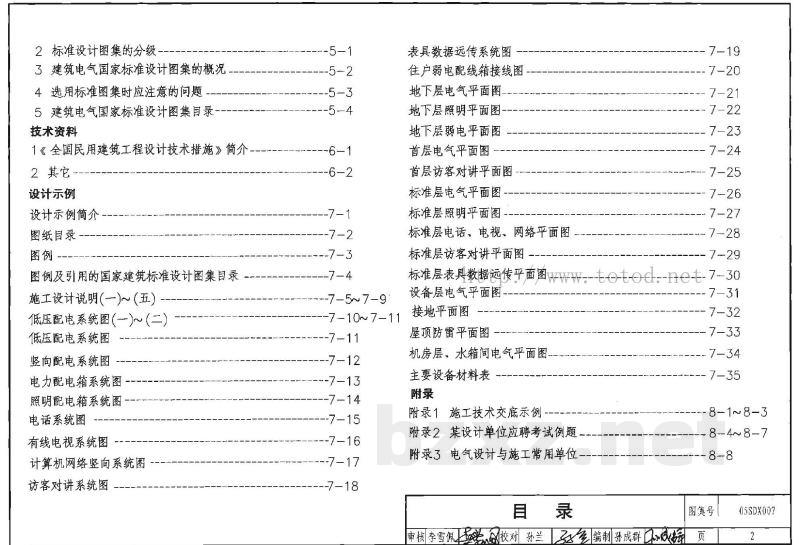

5建筑电气国家标准设计图集目录技术资料
1《全国民用建筑工程设计技术措施》简介2其它
设计示例
设计示例简介
图纸目录
图例及引用的国家建筑标准设计图集目录，施工设计说明(一)～(五)
低压配电系统图（一)～（二）
低压配电系统图
竖向配电系统图
电力配电箱系统图
照明配电箱系统图--
电话系统图
有线电视系统图
计算机网络竖向系统图
访客对讲系统图
---7-3
-7-5~7-9
-7 -10~ 7-11
---7-11
--7-13
---715
--7-16
表具数据远传系统图
住户弱电配线箱接线图
地下层电气乎面图
地下层照明平面图-
地下层弱电平面图，
首层电气平面图
首层访客对讲平面图
标准层电气平面图-
标准层照明平面图，
标准层电话、电视、网络平面图标准层访客对讲平面图
- 7-21
- 7-24
--7-27
标准层表具数据远传平面图www--tot-Od--net-7-30设备层电气平面图
接地平面图
屋顶防雷平面图
机房层：水箱间电气平面图
主要设备材料表
附录1施工技术交底示例
附录2某设计单位应聘考试例题
附录3电气设计与施工常用单位
- 7-32
- 7-33
-81~8-3
-8-4~8-7
图集号
申核李雪佩校对孙兰及多编制孙成群小成05SDX007

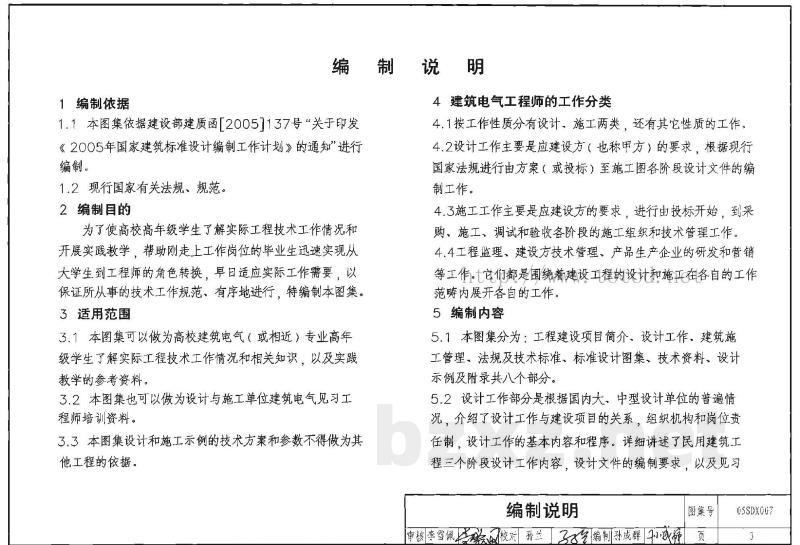

1编制依据
编制说明
4建筑电气工程师的工作分类
1.1本图集依据建设部建质函「20051137号“关于印发《2005年国家建筑标准设计编制工作计划》的通知”进行编制。
1.2现行国家有关法规、规范。
2 编制目的
为了使高校高年级学生了解实际工程技术工作情况和开展实践教学，帮助刚走上工作岗位的毕业生迅速实现从大学生到工程师的角色转换，阜日适应实际工作需要，以保证所从事的技术工作规范，有序地进行，特编制本图集。3 适用范围
3.1本图集可以做为高校建筑电气（或相近）专业高年级学生了解实际工程技术工作情况和相关知识，以及实践教学的参考资料。
3.2本图集也可以做为设计与施工单位建筑电气见习工程师培训资料。
3.3本图集设计和施工示例的技术方案和参数不得做为其他工程的依据。
4.1按工作性质分有设计、施工两类，还有其它性质的工作。4，2设计工作主要是应建设方（也称甲方）的要求，根据现行国家法规进行由方案（或投标）至施工图各阶段设计文件的编制工作。
4.3施工工作主要是应建设方的要求，进行由投标开始，到采购、施工，调试和验收各阶段的施工组织和技术管理工作。4.4工程监理、建设方技术管理、产品生产企业的研发和营销等工作。七它们都是围绕着建设工程的设计和施工在各自的工作范畴内展开各自的工作。
5编制内容
5.1本图集分为：工程建设项目简介、设计工作、建筑施工管理法规及技术标准、标准设计图集，技术资料、设计示例及附录共八个部分。
5.2设计工作部分是根据国内大中型设计单位的普遍情况，介绍了设计工作与建设项目的关系，组织机构和岗位责任制，设计工作的基本内容和程序。详细讲述了民用建筑工程三个阶段设计工作内容，设计文件的编制要求，以及见习编制说明
图集号
审核李雪佩磁网校对孙兰气编制孙成群婷页
G5SDX0G7
期应逐步掌握的工作内容。

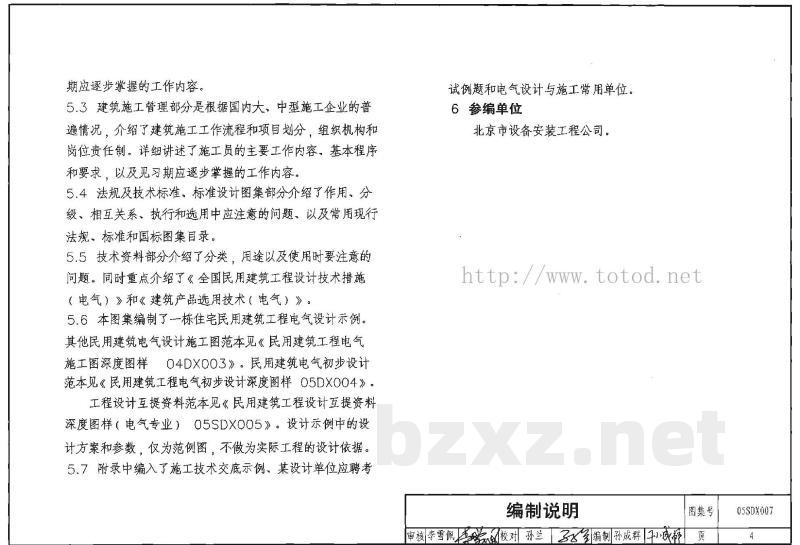

5.3建筑施工管理部分是根据国内大、中型施工企业的普遍情况，介绍了建筑施工工作流程和项自划分，组织机构和岗位责任制。详细讲述了施工员的主要工作内容，基本程序和要求。以及见习期应逐步掌握的工作内容。5.4法规及技术标准、标准设计图集部分介绍了作用、分级、相互关系、执行和选用中应注意的问题、以及常用现行法规、标准和国标图集目录。
5.5技术资料部分介绍了分类、用途以及使用时要注意的问题。同时重点介绍了《全国民用建筑工程设计技术措施（电气）》和《建筑产品选用技术（电气）》。5.6本图集编制了-栋住宅民用建筑工程电气设计示例。其他民用建筑电气设计施工图范本见《民用建筑工程电气施工图深度图样04DX003》。民用建筑电气初步设计范本见《民用建筑工程电气初步设计深度图样O5DXO04》。工程设计互提资料范本见《民用建筑工程设计互提资料深度图样（电气专业）05SDXO05》。设计示例中的设计方案和参数，仅为范例图，不做为实际工程的设计依据。5.7附录中编入了施工技术交底示例、某设计单位应聘考试例题和电气设计与施工常用单位。6参编单位
北京市设备安装工程公司。
http://totod.net
编制说明
图集号
审核李雪佩（校对孙兰多编制孙成群成程页
05SDX007

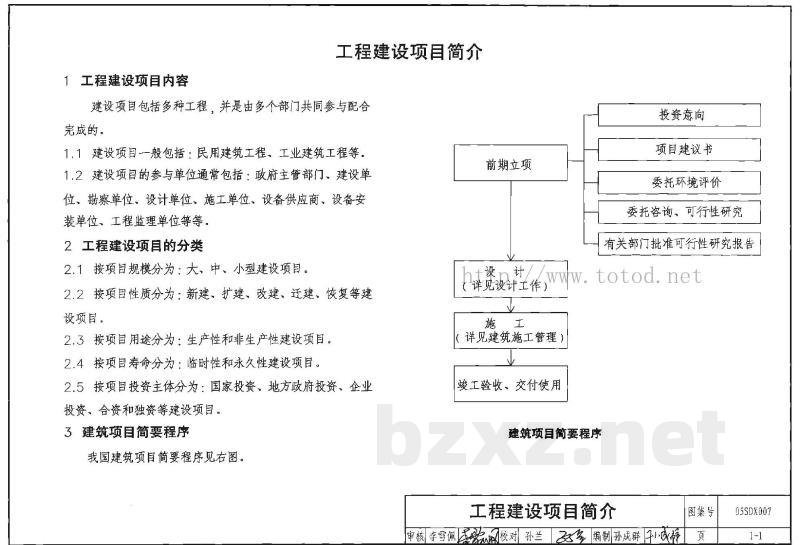

1工程建设项目内容
工程建设项目简介
建设项目包括多种工程，并是由多个部门共同参与配合完成的。
1，1建设项目一般包括：民用建筑工程、工业建筑工程等。1.2建设项目的参与单位通常包括：政府主管部门、建设单位、勘察单位、设计单位、施工单位、设备供应商、设备安装单位、工程监理单位等等
2、工程建设项目的分类
2.1按项目规模分为：大、中、小型建设项目。2.2按项目性质分为：新建、扩建、改建、迁建、恢复等建设项目。
2.3按项目用途分为：生产性和非生产性建设项目。2.4按项目寿命分为：临时性和永久性建设项目。2.5按项目投资主体分为：国家投资、地方政府投资、企业投资、合资和独资等建设项目。3建筑项目简要程序
我国建筑项目简要程序见右图。前期立项
投资意向
项目建议书
委托环境评价
委托咨询、可行性研究
有关部门批准可行性研究报告
h详览设计主作)totod.net
ht设n计/
（详见建筑施工管理）
峻工验收、交付使用
建筑项目简要程序
工程建设项目简介
审核李雪佩医校对孙兰2%编制孙成群子成强图集号
05SDX007
1设计工作与建筑项目的关系
设计工作与建筑项目的关系见下图主要工作流程
建筑项目立项
办理各项审批手续
设计招投标
签订合同
提供设计任务书
初步设计(概算）
初步设计审批
施工图设计
建筑项目施工
工程验收
施工资料归档
主要工作内容
项目策划、可行性研究，选址等建设单位完成招标书等筹备工作，设计单位完成方案设计
主要包括：工程规模、设计范围、设计费用、完成日期、相互责任场地环境、建设规模、使用功能、体型空间、绿化景观、设备设施、装修标准、投资限额等
根据任务书及方案设计完成初步设计（初步设计完成后要报请有关行政主警部门审批）
根据任务书和批准后的初步设计，编制施工图文件
按照施工图进行施工、安装
包括隐蔽工程验收，分项工程验收和整体峻工验收
归档资料包括：工图纸，变更洽商等设计工作
执行单位
建设单位
建设单位
建设单位
设计单位
设计单位
建设单位
建设单位
（设计单位配合）
设计单位
建设单位
（设计革莅配合）
设计单位
施工单位、监理单
位（设计单位配合）
建设单位、施工单位、
设计单位与相关部门
施工单位
（设计单位配合）
2设计单位简介
2.1设计单位组织机构
2.1.1设计单位是具有相关建筑行业工程设计资质，受建设方委托从事工程项目的设计及相关建筑活动的单位。设计单位的设计资质分为：甲、乙、丙级。设计单位应在其设计资质等级许可的范围内承揽设计业务。
2.1.2国家对从事设计活动的专业技术人员实行执业资格注册管理制度。设计咨询的相关技术文件，应当由注册工程师签字盖章后生效。从事建筑工程项目电气设计人员须通过电气注册工程师，（供配电专亚p基础考试和专业考试tod。net2.1.3设计单位的技术人员是由多个专业组成。建筑设计单位通常配有建筑、总图、结构、给排水、暖通空调、动力、电气和概预算等专业：工业及市政设计单位通常还配有工艺、机械、自控等专业。
2.1,4设计工作通常是按项目进行的。项目可以是单个工程，也可以是多个工程（也称多个子项）。项目可以只是单个阶段，也可以含多个阶段。
2.2设计单位行政技术岗位及职责设计工作
核李雪佩校对孙兰乡编制孙成群成群图集号
05SDX007
设计单位应设置行政技术岗位，并可根据单位规模设置总工程师、主任工程师技术岗位。
2.2.1总工程师主要职贵
1）贯彻国家、地方有关法规、标准和技术政策；2）负责制定本单位技术发展规划并组织实施；3）解决重大技术难题，处理重大事故。2.2.2主任工程师岗位生要职责
1）贯彻国家和地方的有关法律，法规及技术政策以及质量方针和质量目标；
2）参与质量事故的分析并提出对技术处理意见的建议；3）检查设计质量状况，向有关主管部门报告技术质量的情况并提出针对所存在的问题改进意见和建议，2.3设计人员职业道德
2.3.1发扬爱国、爱岗、敬业精神，既对国家负责同时又为企业服好务。珍惜国家资金，土地，能源、材料设备，力求取得更大的经济，社会和环境效益。
2.3.2坚持质量第一，遵守各项勘察设计标准、规范规程，防止重产值、轻质量的倾向、确保公众人身及财产安全，对工程质量负责到底。
2.3.3钻研科学技术，不断采用新技术、新工艺，推动行业技术进步：树立正派学风，不搞技术封锁，不剿窃他人成果，采用他人成果要标明出处，要征得对方同意，尊重他人的正当技术、经济权利。2.3.4认真贯彻勘察设计的各项方针政策，合法经营，不搞无证勘察设计，不搞越级勘察设计，不搞私人勘察设计，不出卖图签图章。2.3.5遵守市场管理，平等竞争，严格按规定收费。不超收、不压价，勇于抵制行业不正之风，不因收取“回扣”“介绍费”等而选用价高质次的材料设备，不贬低别人，抬高自己。2.3.6信守勘察设计合同，以高速、优质的服务，为行业赢得信誉。2.3.7搞好团结协作，树立集体观念，甘当配角，艰苦奋斗，无名http:T+www:totod:net
奉献。
2.3.8服从单位法人管理，有令则行，有禁必止。3工程项目设计概述
3.1常见建筑类型
常见建筑类型
「民用建筑
公共建筑
工业建筑
「单层工业厂房
居住建筑
设计工作
多层厂房
图集号
校对孙兰2综制孙成群成理
审核李雪佩
05SDX007
3.2工程设计中的主导专业
在工业建筑工程设计中，工艺专业是主导专业（也称龙头专业）。在民用建筑设计中，建筑专业通常是主导专业3.3工程设计项自的工作岗位
在工程设计的项自组中，工作岗位分为设计总负责人，专业负责人、设计人、校对人、审核人和审定人。工程由设计总负责人管理，专业负责人协助设计总负责人对本专业的设计工作实施管理。其他岗位是为了保障设计质量，对图纸实行多重校审工作而设置的岗位。
对于小型，简单工程项目，上述各岗位人员可以兼任。但各专业图纸中本专业人员不得少于3人。3.3.1民用设计项目设计总负责人职责与权限1）设计总负责人是工程设计项目的技术负责人，对项目的综合质量全面负责。
2）任职资格：应由具有一级注册建筑师或二级注册建筑师资格的专业人员担任。
3）在设计工作中贯彻执行有关设计工作的政策，规范、标准、法规及本院的质量管理体系文件：4）根据下达的设计任务，编写《设计策划表》，负责编制《专业配合进度表》；
5）组织各专业负责人对顾客提供的设计资料进行验证：组织设计人员考察现场；
6）组织各专业设计人员及时、有效的互提设计资料，协调各专业之间的技术问题：
7）在审定之前组织各专业专业负责人进行专业间图纸会审；8）负责组织各专业负责人整理、保管设计及施工过程中形成的质量记录；负责图纸及设计文件的归档工作。3.3.2专业负责人职贵与权限vwW。totod。net1）配合设计总负责人组织和协调本专业的设计工作，对本专业设计项目负主要责任：
2）任职资格：应由具有注册电气工程师资格的专业人员担任；3）执行本专业应遵守的标准、规范、规程及本单位技术措施；完成设计项目本专业部分策划报告，编制本专业技术条件；4）负责验证顾客和外专业提供的设计资料，并及时给其提供有关设计资料，做好本专业之间的配合工作：5）依据各设计阶段的进度控制计划制定本专业相应的作业计划设计工作
图集号
审核李雪佩校对孙兰「气编制孙成群小成页0SSDX007
和人员配备计划，组织本专业各岗位人员完成各阶段设计工作、完成图纸的验证，参加会审、会签工作，并在图纸专业负责人栏内签字：6）承担创优项目时，应负责制定和实施本专业的创优措施：7）进行施工图交底，负责处理设计更改，解决施工中出现的有关问题，履行洽商手续：参加工程验收·服务总结专业性工程回访工作：8）负责收集整理本专业设计过程中形成的质量记录，随设计文件归档。
3.3.3设计人职责与权限
1）在专业负责人指导下进行设计工作，对本人的设计进度和质量负责；2）任职资格：应由具有初级及以上专业技术职称的专业人员担任：3）根据专业负责人分配的任务熟悉设计资料，了解设计要求和设计原则，正确进行设计，并做好专业内部给予其他专业的配合工作：4）配合专业进度，制定详细的作业计划，并按照岗位要求完成各阶段设计、自校工作，减少差错：5）做到设计正确无误，选用计算公式正确、参数合理、运算可靠，符合标准、规范、规程及本单位技术措施：6）正确选用标准图及重复使用图，保证满足设计条件：7）受专业负责人委派下施工现场，处理有关问题，处理结果及时向专业负责人汇报，工程修改及洽商应报专业负责人及审核人审核并签署；
8）对完成的设计文件应认真自校，保证设计质量，并在图纸设计栏内签字。
3.3.4校对人职责与权限
1）校对人在专业负责人安排下，对设计进行校对工作，负责设计文件校对内容的完整性；
2）任职资格：应由具有中、高级技术职称或具有注册建筑电气工程师资格的专业人员担任；
3）校对充分了解设计意图。对所承担的设计图纸和计算书进行全面校对：使设计符合正确的设计原则、规范、本单位技术施，数据合理正确，避免图面错、漏、碰、缺；4）协调本专业与有关专业的图纸，协助做好专业间的配合工作，把好质量关；
5）对校对中发现的问题提出修改意见，督促设计人员及时处理存在的间题；
6）填写《校对审图记录单》，对修改内容进行验证合格后，在图纸校对栏内签字。设计人如无正当理由拒绝修改，校对人有树，设计工作
图集号
审该李雪佩对孙兰编制孙成群小减页05SDX007
不在图纸校对栏内签字。
3.3.5审核人职责与权限
1）任职资格：应具有中、高级技术职称或具有注册电气工程师资格的专业人员担任：其中大型，复杂项目必须由具有高级技术职称或具有注册电气工程师资格的专业人员担任；2）审核人按作业计划审核设计文件(包括图纸和计算书等)的完整性及深度是否符合规定要求，设计文件是否符合规划设计条件和设计任务书的要求，以及是否符合审批文件规定；3）审核设计文件是否符合方针政策及国家和工程所在地区的标准、规程、规范及本单位技术措施，避免图面错、漏、碰、缺；4）审查专业接口是否协调统一，构造做法、设备选型是否正确，图面索引是否标注正确，说明清楚；5）填写《校对审图记录单》，对修改内容进行验证合格后，在图纸审核栏内签字。设计人如无正当理由拒绝修改，审核人有权不在图纸审核栏内签字。
3.3.6审定人职贵与权限
1）任职资格：应由专业总工程师或副总工程师（或指定的技术负责人）、或指定具有注册电气工程师资格的专业人员担任：2）审定人负责指导本专业的设计工作，并决定设计中的重大原则问题。审定本专业统一技术条件：3）审定工程项目设计策划、设计输入，设计输出、设计评审。设计验证、设计确认等各项程序的落实；4）审定设计是否符合规划设计条件、任务书、各设计阶段批准文件、标准、规范、规程及本单位技术措施等；5）审定设计深度是否符合规定要求，检查图纸文件及记录表单是否齐全：评定本专业工程设计成品质量等级：6）审定出的不合格品进行评审和处置；7）填写校对审图记录单》；对修改内容进衍验证合格后，在图纸审定栏内签字，如设计人－专业负责人和设计总负责人无正当理由拒绝修改，审定人有权不在图纸审定栏内签学。3.4设计工作的基本内容和程序
各个设计阶段的工作均由部分（或全部）基本内容组成，实际工程还可根据其复杂程度有所增加。基本内容的编写顺序不完全代表时间顺序，有些基本内容是交叉或多次反复逐步深化进行的（尤其是专业间配合工作）。
3.4.1设计准备
设计工作
图集号
审核李雪佩校对孙兰编制孙成群小成强页05SDX007
1）接受任务：设计单位承接设计任务后，根据工作规模、项目管理等级、岗位责任制确定项目组成员。项目组在设计总负责人的主持下开展设计工作。
2）收集相关资料及调研：设计总负责人首先要和有关的专业负责人一起研究设计任务书和有关的批文，搞清建设单位的设计意图，范围和要求以及政府主管部门批文的内容。然后组织有关人员去现场踏勘并与甲方座谈沟通，收集有关设计基础资料和当地政府的有关法规等。当工程需采用新技术，新工艺或新材料时。应了解技术要点，生产供货情况。使用效果、价格等情况。见习工程师必要时还应到有经验的设计单位请教。建筑电气设计通常所需收集的资料见表3.4.1：
序号资料
1有关文件
建筑电气设计通常所需收集的资料内容
工程建设项目委托文件和主管部门审批文件有关协议书工程建设项目所在的海拔高度、地震烈度、环境温度、最大日温差
工程建设项目的最大冻土深度
工程建设项目的夏季气压，气温序号
续表3.4.1
自然资料工程建设项目所在地区的地形、地物状况（如相邻建筑物的高度）、气象条件（如雷暴日）和地质条件工程建设项目的相对湿度（月乎均最冷、最热）工程建设项目所在地的电气主管部门规划和设计规定市政供电电源的电压等级、回路数及距离供电电源的可靠性
供电系统的短路容量
电源现状
供电电源的进线方式、位置、标高供电电源的质量
计费情况/
wwtotodne
通讯线路
有线电视
工程建设项目所在当地电讯主管部门的规划和设计规定市政通讯线路与工程建设项目的接口地点市政电话引入线的方式，位置、标高工程建设项目所在当地有线电视主管部门的规划和设计规定
市政有线电视线路与工程建设项目的接口地点市政有线电视引入线的方式，位置，标高工程建设项目所在地常用电器设备的电压等级当地对电气设备的供应情况
当地对各电气系统的有关规定、地方性标准和通用图等设计工作
审核李雪佩校对孙兰多编制孙成群不成理图集号
05S/)X007
3.4.2确定本专业设计技术条件
在正式设计工作开展前，专业负责人应组织设计人、校对人与审定（核）人一起确定本专业设计技术条件。内容包括：1）设计依据的有关规定规范（程）和标准：2）拟采用的新技术、新工艺、新材料等；3）各系统的方案；
4）关键设计参数；
5）各系统的主要材料、做法等；6）专业内部计算和制图工作中需协调的问题。3.4.3进行专业间配合及互提资料为保证工程整体的合理性，消除工程安全隐患，减少经济损失，确保设计按质按量如期完成，在各阶段设计中专业之间均要各尽其责，相互配合。密切协作。在专业间配合中应注意以下几点：
1）按设计总负责人制定的工作计划，按时提出本专业的资料；2）核对其他专业提来的资料，发现问题及时返提资料；3）专业间互提资料应由专业负责人确认；4）应将涉及其他专业方案性间题的资料尽早提出，发现问题尽快协商解决。
3.4.4编制设计文件
编制设计文件时，设计单位的工作人员应当充分理解建设单位的要求，坚决贯彻执行国家及地方有关工程建设的法规应符合国家现行的建筑工程建设标准、设计规范（程）和制图标准以及确定投资的有关指标、定额和费用标准的规定，满足建设部《建筑工程设计文件编制深度规定》（2003年版）对各阶段设计深度的要求，当合同另有约定时，应同时满足该规定与合同的要求：对于一般工业建筑（房屋部分)工程设计，设计文件编制深度尚应符合有关行业标准的规定。在呈作中应做到以下几点：
1）贯彻确定的设计技术条件。发现问题及时与专业负责人或审定（核）人商定解决：
2）设计文件编制深度应符合有关规定和合同的要求：3）制图应符合国家及有关制图标准的规定：4）完成自校，尽量保证计算的正确性和图纸的完整性；尽量减少错、漏、碰、缺。
3.4.5专业内校审和专业间会签
设计工作
图集号
审核李雪讯区校对孙兰2x编制外成群成强页05SDX007
