13CD701-4《铜铝复合母线》根据国家现行有关标准，并结合实际需要，对铜铝复合母线的设计选型和施工安装进行介绍，供设计和施工人员参考使用。本图集适用于工业、民用建筑中高、低压成套开关设备、变压器、箱式变电站、封闭母线槽等配电设备及冶炼、轧制、风力发电等变流、变频、电气控制设备中铜铝复合母线的应用选型。图集主要内容包括铜铝复合母线的技术参数、加工方法及安装、持续载流量及铜铝复合母线在低压开关柜、母线槽中的应用等相关技术资料。本图集给出了铜铝复合母线在使用中常用的数据、施工方法和注意事项，方便设计和施工人员选用。

13CD701-4 铜铝复合母线参考图集

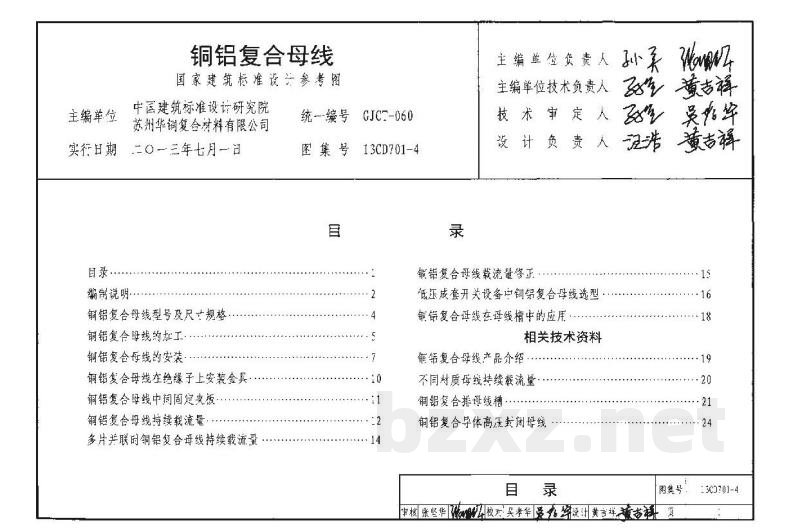

目录
编制说明
铜铝复合母线型号及尺寸规格
铜铝复合母线的加工
铜铝复合母线的安装
铜铝复合母线在绝缘子上安装金具
铜铝复合母线中间固定夹板
铜铝复合母线持续载流量
多片关联时铜铝复合母线持续载流量
铜铝复合母线载流量修正
低压成套开关设备中铜铝复合母线选型
铜铝复合母线在过线装置中的应用相关技术资料
铜铝复合母线产品介绍
不同材质母线持续载流量
铜铝复合排母线槽
铜铝复合导体高压封闭母线

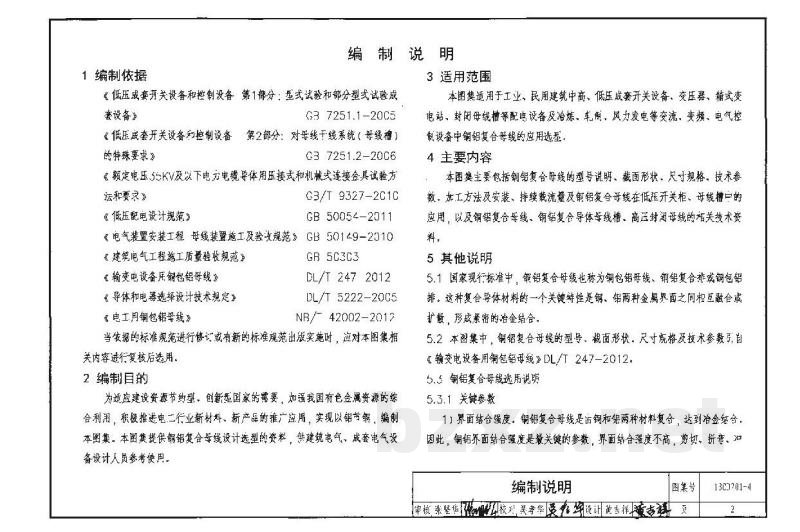

1 编制依据
本图集编制依据以下标准规范：
- GB/T 7251.1-2005 《低压成套开关设备和控制设备 第1部分：型式试验和部分型式试验成套设备》
- GB/T 7251.2-2006 《低压成套开关设备和控制设备 第2部分：对母线干线系统的特殊要求》
- GB/T 9327-2010 《额定电压35kV及以下电力电缆导体用压接式和机械式连接金具试验方法和要求》
- GB 50054-2011 《低压配电设计规范》
- GB 50149-2010 《电气装置安装工程母线装置施工及验收规范》
- GB 50314-2015 《建筑电气工程施工质量验收规范》
- DL/T 247-2012 《输变电设备用铜包铝母线》
- DL/T 5222-2005 《导体和电器选择设计技术规定》
- NB/T 42002-2012 《电工用铜包铝线》
当上述标准规范进行修订或有新的标准规范出版实施时，应在对本图集相关内容进行复核后选用。

2 编制目的
为适应建设资源节约型、创新型国家的需要，加强我国有色金属资源的综合利用，积极推动电工行业新材料、新产品的推广应用，实现以铝代铜，编制本图集。本图集提供铜铝复合母线设计选型的资料，供建筑电气、成套电气设备设计人员参考使用。

3 适用范围
本图集适用于工业、民用建筑中的高、低压成套开关设备、变压器、箱式变电站、母线槽等配电设备及变压器、变电站、风力发电等交流、变频、电气控制设备中铜铝复合母线的应用选型。

4 主要内容
本图集主要包括：铜铝复合母线的型号说明、截面形状、尺寸规格、技术参数、加工方法及安装、持续载流量，以及铜铝复合母线在低压开关柜、母线槽中的应用，以及铜铝复合母线、铜铝复合导体母线槽、高压封闭母线的相关技术资料。

5 其他说明
5.1 国家现行标准中，铜铝复合母线也称为铜包铝母线、铜铝复合排或铜包铝排。这种复合导体材料的一个关键特性是铜、铝两种金属界面之间相互融合或扩散，形成紧密的冶金结合。
5.2 本图集中，铜铝复合母线的型号、截面形状、尺寸规格及技术参数引自《输变电设备用铜包铝母线》DL/T 247-2012。
5.3 铜铝复合母线选用说明
5.3.1 关键参数

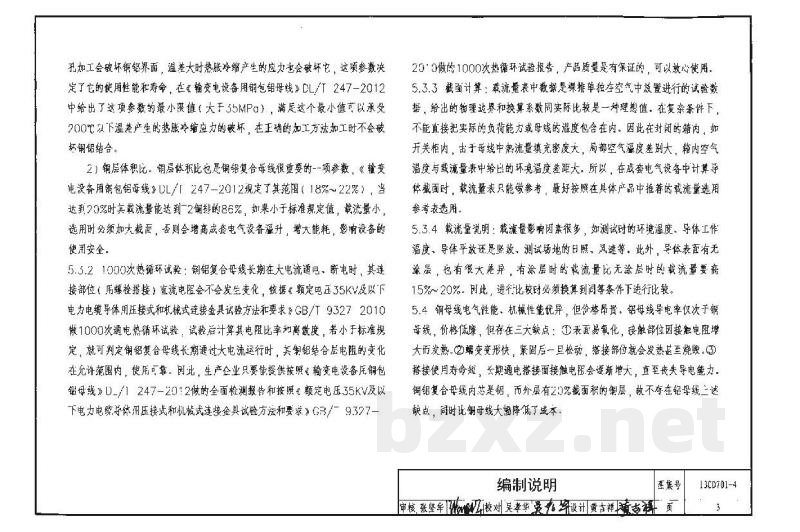

1）界面结合强度：铜铝复合母线是由铜和铝两种材料复合，达到冶金结合。因此，铜铝界面结合强度是最关键的参数。界面结合强度不高，在剪切、折弯、加工时会破坏铜铝界面；温差大时热胀冷缩产生的应力也会破坏它。这项参数决定了它的使用性能和寿命。在《输变电设备用铜包铝母线》DL/T 247-2012中给出了这项参数的最小限值（大于35MPa），满足这个最小值可以承受200℃以下温差产生的热胀冷缩应力的破坏，在正确的加工方法下加工时不会破坏铜铝结合。
2）铜层体积比：铜层体积比也是铜铝复合母线很重要的参数。《输变电设备用铜包铝母线》DL/T 247-2012规定了其范围（18%~22%）。当达到20%时，载流量能达到纯铜排的86%。如果低于标准规定值，载流量会减小，选用时必须增大截面积，否则会增高成套电气设备能耗，增大能耗，影响设备的使用安全。
5.3.2 1000次热循环试验：铜铝复合母线长期在大电流通电、断电时，其连接部位（用螺栓搭接）直流电阻会不会发生变化。根据《额定电压35kV及以下电力电缆导体用压接式和机械式连接金具试验方法和要求》GB/T 9327-2010做1000次通电热循环试验，试验后计算其电阻比率变化率，应小于标准规定。
小提示：此图集内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准图集文档。

13CD701-4：铜铝复合母线（参考图集）
目录
编制说明
铜铝复合母线型号及尺寸规格
铜铝复合母线的加工
铜铝复合母线的安装
铜铝复合母线在绝缘子上安装金具
铜铝复合母线中间固定夹板
铜铝复合母线持续载流量
多片并联时铜铝复合母线持续载流量
铜铝复合母线载流量修正
低压成套开关设备中铜铝复合母线选型
铜铝复合母线在母线槽中的应用
相关技术资料
铜铝复合母线产品介绍
不同材质母线持续载流量
铜铝复合排母线槽
铜铝复合导体高压封闭母线
