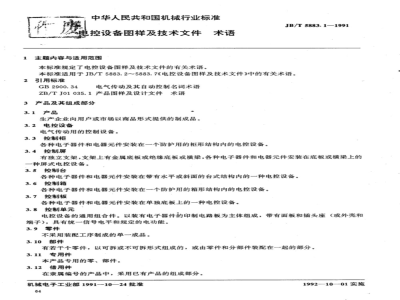

中华人民共和国机械行业标准
电控设备图样及技术文件
：术语
1主题内容与适用范围
本标准规定了电控设备图样及技术文件的有关术语。JB/T5883.1—1991
本标准适用于JB/T5883.2～5883.7《电控设备图样及技术文件》中的有关术语。2引用标准
GB2900.34
电气传动及其自动控制名词术语ZB/TJ01035.1产品图样及设计文件术语3产品及其组成部分
3.1产品
生产企业向用户或市场以商品形式提供的制成品，3.2电控设备
电气传动用的控制设备。
3.3控制柜
各种电子器件和电器元件安装在一个防护用的柜形结构内的电控设备。3.4控制屏
有独立支架，支架上有金属底板或绝缘底板或横梁，各种电子器件和电器元件安装在底板或横梁上的一种屏式电控设备。
3.5控制台
各种电子器件和电器元件安装在带有水平或斜面的台式结构内的一种电控设备。3.6控制箱
各种电子器件和电器元件安装在一个防护用的箱形结构内的电控设备。3.7控制板
各种电子器件和电器元件安装在单独底板上的一种电控设备。3.8控制单元
电控设备的通用组合件。以装有电子器件的印制电路板为主体组成，带有面板和插头座（或外壳和端子），具有统一信号电平和规定的电功能。3.9零件
不采用装配工序制成的单一成品。3.10部件
有若干个零件，以可拆或不可拆形式组成的，或由零件和分部件装配在一起的部分。3.11专用件
本产品专用的零、部件。
3.12借用件
在隶属编号的产品中，采用已有产品的组成部分。机械电子工业部1991--10-24批准64
1992—10—01实施
3.13标准件
JB/T5883.1-1991
经过优选、简化、统一，并给予标准代号的通用零、部件。3.14通用件
具有一定先进性和继承性，可在不同类型或同类型不同规格的产品中互换的零、部件。3.15外购件
本企业产品的组成部分中购自其他企业的产品。3.16附件
供用户安装、调整和使用产品所必需的专用工具和检测仪表，或为产品完成多种功能必需的，而又不能同时装配在产品上的组成部分。3.17易损件
产品在正常使用过程中容易损坏和在规定期间必须更换的零、部件。3.18备件
为保证产品的使用和维修、供给用户的易损件或其它件。4技术文件
4.1技术任务书（技术建议书）
设计单位向需方或上级对技术协议书或计划任务书提出体现产品合理方案的改进性和推荐性意见的文件，经需方同意或上级批准后，作为产品技术设计的依据。4.2研究试验大钢
对某些新的技术、原理、结构、材料以及为达到某种性能而提出的研究试验项目和要求等的文件。4.3研究试验报告
按研究试验大钢的要求进行试验验证得出的数据和结论而编制的文件。4.4计算书
对产品的性能、主要结构、系统等方面进行理论计算的文件。4.5技术条件
表达产品及其组成部分不适宜在工作图样中表示的制造、试验和检验等方面技术要求的文件。4.6技术经济分析报告
论证产品及其组成在技术经济上合理性的文件。4.7技术设计说明书
对技术设计中确定的产品结构、工作原理和技术性能等方面的说明性文件。4.8标准化审查报告
对产品设计的全过程贯彻、执行标准的审查意见。4.9型式试验报告
根据试制鉴定大纲或技术条件的要求，对样机（样品）的各项质量指标进行全面质量检验后编制的文件。
4.10试制监定大纲
鉴定产品时，对检验与试验的项目、所需的设计文件、特殊仪表、试验场地以及试验的程序、方法与要求编制的文件。
4.11试制总结
样机（样品）试制和小批试制时，对设计和工艺在试制过程中出现和存在的问题、解决方法及试验验证等的分析总结。
4.12试用报告
样机（样品）在实际工作条件下试用结果的报告，作为样机（样品）鉴定及改进设计的依据。65
4.13使用说明书
JB/T5883.1—1991
供用户了解产品以及有关安装、调整、使用和维修产品的文件。4.14文件目录免费标准bzxz.net
产品或部件的设计文件清单。
4.15图样目录
产品或部件的全套工作图样的清单。4.16明细表
表明产品或部件组成部分的表格。4.17汇总表
根据明细表或明细栏，进行分类、综合整理而编制的表格。4.18质且证明书
产品制造单位为用户编制的包括产品安全和可靠性的各种测试数据、原始凭书等内容的文件。4.19设计评审报告
在产品开发过程中的不同阶段，对设计方案、性能参数、经济指标的先进性、合理性与可行性进行全面评价的文件。
4.20产品特性值重要度分级表
根据产品特性值对适应性(性能、寿命、安全、可靠性、经济性等）影响的重要程度进行分级的文件。5产品图样
5.1零件图
制造与检查零件用的图样，应包括必要的数据和技术要求。5.2装配图
表达产品或部件中，部件与部件、部件与零件或零件间连接的图样，应包括装配与检查所必需的效据和技术要求。
产品装配图中具有总图所要求的内容时，可作为总图使用。5.3总图
表达产品及其组成部分结构概况、相互关系和基本性能的图样。当总图中注有产品及其组成部分的外形、安装和连接尺寸时，可作为外形图使用。5.4外形图
标注有产品外形、安装和连接尺寸的产品轮廊图样。必要时，尚应注明突出部分间的距离以及操作件、运动件的最大极限位置尺寸。5.5安装图
用产品及其组成部分的轮廊图形，表示其在使用地点进行安装的图样，并包括安装时所必需的数据、零件、材料与说明。
5.6系统图或框图
用符号或带注释的框，概略表示系统或分系统的基本组成、相互关系及其主要特征的一种简图。5.7功能图
表示理论的或理想的电路而不涉及实现方法的一种简图。其用途是提供绘制电路图和其他有关简图的依据。
5.8逻辑图
主要用二进制逻辑单元图形符号绘制的一种简图。只表示功能而不涉及实现方法的逻辑图，称为纯逻辑图。
5.9功能表图
JB/T5883.1—1991
表示控制系统（如一个供电过程或一个生产过程的控制系统）的作用和状态的一种表图。5.10电路图（原理图）
用图形符号并按工作顺序排列，详细表示电路、设备或成套装置的全部基本组成和连接关系，而不考虑其实际位置的一种简图。目的是便于详细理解作用原理，分析和计算电路特性。5.11等效电路图。
表示理论的或理想的元件及其连接关系的一种功能图，供分析和计算电路特性和状态之用。5.12端子功能图
表示功能单元全部外接端子，并用功能图、表图或文字表示其内部功能的种简图。5.13程序图
详细表示程序单元和程序片及其互连关系的一种简图。而要素和模块的布置应能清楚地表示出其相互关系。目的是便于对程序运行的理解。5.14设备元件表
把成套装置、设备和装置中各组成部分和相应数据列成的表格。其用途是表示各组成部分的名称、型号、规格和数量等。
5.15接线图或接线表
表示成套装置、设备或装置的连接关系，用以进行接线和检查的一种简图或表格。5.16单元接线图或单元接线表
表示成套装置或设备中一个结构单元内的连接关系的一种接线图或接线表。5.17互连接线图或互连接线表
表示成套装置或设备的不同单元之间连接关系的一种接线图或接线表。5.18端子接线图或端子接线表
表示成套装置或设备的端子以及接在端子上的外部接线（必要时包括内部接线）的一种接线图或接线表。
5.19·数据单
对特定项目给出详细信息的资料。5.20位置简图或位置图
表示成套装置、设备或装置中各个项目的位置的一种简图或一种图。5.21包装图
按照有关规定而设计、绘制的运输包装图样。6产品设计和试制过程中的名词术语6.1初步设计（方案设计)
为研究、确定产品最佳设计方案而进行的工作。6.2技术设计
对产品及其组成部分的电路、参数和结构进行设计和计算，并绘制系统图、电路图、装配图等工作。6.3工作图设计（施工设计）
根据技术设计，绘制全部工作图样和编制必需的技术文件的工作。6.4小批试制
为了验证正式生产的工艺工装和经样机试制修改后的图样和技术文件而进行的试制工作。6.5正式生产
根据小批试制的结果，对产品图样及技术文件进行修改并按确定的工艺要求进行生产的阶段。67
附加说明：
JB/T5883.1-1991
本标准由机械电子工业部天津电气传动设计研究所提出并归口。本标准由天津电气传动设计研究所负责起草。本标准主要起草人袁明俊、秦岚。68
