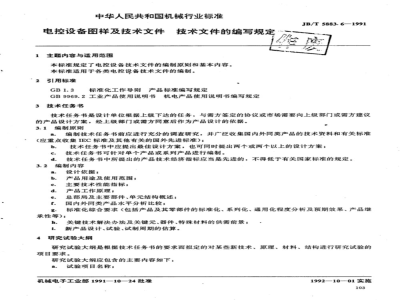

中华人民共和国机械行业标准
电控设备图样及技术文件：
技术文件的编写规定
1主题内容与适用范围
本标准规定了电控设备技术文件的编制原则和基本内容。本标准适用于各类电控设备技术文件的编制。2引用标准
标准化工作导则产品标准编写规定GB9969.2工业产品使用说明书机电产品使用说明书编写规定3技术任务书
JB/T5883.6—1991
技术任务书是设计单位根据上级下达的任务，与需方签定的协议或市场需要向上级部门或需方建议的产品设计方案，经上级部门或需方同意后作为产品设计的依据。3.1编制原则
a，编制技术任务书前应进行充分的调查研究，并广泛收集国内外同类产品的技术资料和有关标准(应重点收集IEC标准及其他有关的国外先进标准)；b.技术任务书中应提出最佳设计方案，也可同时提出两个或两个以上的设计方案；技术任务书可针对单个产品或系列产品进行编制。c.
技术任务书中所提出的产品技术经济指标应当是先进的，不得低于有关国家标准的规定。d.
3.2编制内容
设计依据；
产品用途及使用范围；
主要技术性能指标；
产品工作原理；
总部局及主要部件、单元结构概述；国内外同类产品水平分析比较；标准化综合要求（包括产品及其零部件的标准化、系列化、通用化程度分析及预期效果、产品继承性等)；
h．关键技术解决办法及关键元、器件、特殊材料的供需前景；i.
新产品设计、试验、试制周期的估算。研究试验大纲
研究试验大纲是根据技术任务书的要求而拟定的对某些新技术、原理、材料、结构进行研究试验的项目要求。
研究试验大纲应包含的主要内容如下：试验项目名称：
机械电子工业部1991—10—24批准1992—10—01实施
试验目的和要求；
JB/T5883.6—1991
试验条件（包括环境条件、电源条件、测试仪器及设备等）；试验方法及步骤；
提出单位。
计算书
计算书应包含下列内容：
计算目的；
对采用的计算方法、公式来源和公式符号的说明；b.
计算过程和结果。
技术设计说明书
技术设计说明书应包含下列内容：a.
技术设计的依据；
对产品及其组成部分的工作原理、性能指标、结构特点等的说明；b.
对方案设计阶段所提意见的处理情况（包括对未采纳的意见作出说明）。产品技术条件
产品技术条件是表达产品在制造、试验和检验等方面技术要求的文件，是考核产品质量的依据。凡已有产品标准的产品，可不编制产品技术条件。产品技术条件应包含下列内容：技术要求；
试验方法；
检验规则；
对包装、运输、贮存等方面的要求。8
型式试验报告
型式试验报告是根据试制鉴定大纲或技术条件的要求对样机各项质量指标进行全面检查试验后编制的文件。
型式试验报告应包含下列内容：a.
产品名称、型号及产品出厂编号；试验依据；
试验记录；
试验结论(根据试验结果对产品质量作出结论性的评价）。试用报告（运行报告）
根据产品在实际工作条件下试运行结果编制的报告。试用报告应包括下列内容：
试验目的、要求；
试验项目；
试验条件（包括环境条件、电源条件、试验设备、测试仪表等）；试验方法及步骤；
性能分析；
f.试验结论。
10标准化审查报告
JB/T5883.6—1991
标准化审查报告是对产品及其组成部分贯彻执行有关标准情况的审查报告。标准化审查报告应包含下列内容：
产品种类、主要用途和生产批量；产品图样、设计文件的正确性、完整性、统一性；产品标准化系数；
标准化经济效果；
产品基本参数及性能指标符合产品标准情况；贯彻各类标准情况及未贯彻的原因；对新产品标准化情况的综合评价；标准化审查的结论性意见。
技术经济分析报告
技术经济分析报告是分析论证产品及其组成部分在技术经济上合理性的文件。技术经济分析报告应包含下列内容：
研究确定对产品性能、质量及成本费用有重大影响的主要元、器件、单元和主要零部件；a.
同类型产品的相应元、器件和零、部件的技术经济分析比较；从成本与功能的相互关系，分析产品主要元、器件和主要零部件的性能、质量、精度、材质等项c.
目，论证达到技术上先进和经济上合理的方案；d。预计达到的经济指标。
12试制总结
试制总结是样机试制完成时，对设计和工艺在试制过程中出现的问题、解决方法及试验验证等的分析总结。
试制总结应包含的内容如下：
试制品的型号、用途；
试制的时间、数量；
试制中出现的主要问题及其处理情况；产品图样及技术文件验证结果；工艺、工装验证情况；
元器件和材料代用情况；
加工及装配的质量。
使用说明书
使用说明书是用以说明产品的性能、构造、特点和使用范围，还用以说明产品的安装、调整、使用及维护等事项的文件。
使用说明书的内容及格式按GB9969.2的规定。14试制鉴定大纲
试制鉴定大纲是产品鉴定时必须具备的文件之一。试制鉴定大纲应包含下列内容：产品型号、名称；
任务来源；
JB/T5883.6—1991
审查产品图样及技术文件的质量及其完整性；审查产品技术条件是否符合技术任务书的要求；审查产品基本参数和技术性能指标是否符合有关标准和技术条件的要求；提出产品全部性能试验项目和试验程序；检验产品主要零、部件制造质量和装配质量；检查产品外观质量；
附鉴定用仪器、设备（注明规格及精度要求）及材料清单。文件目录
文件目录是产品及其组成部分全部技术文件的清单。文件目录应包含产品正式生产及随机出厂的全部技术文件。图样目录
图样目录是产品及其组成部分全套工作图样的清单。此外，图样目录还应包括产品安装图、系统图、框图、逻辑图。
明细表
明细表是用来表示产品或部件（单元）组成情况的表格。明细表可针对下列对象编制：
a.产品、部件、单元；
包装部件：
特殊订货的成套附件。
编入明细表的零、部件包括专用件、通用件、标准件及外购件。18汇总表
汇总表是根据明细表或明细栏进行分类整理而编制的表格18.1汇总表一般应针对产品编制。18.2汇总表分为通用件汇总表、外购件汇总表、标准件汇总表、元器件汇总表等。19合格证（合格证明书）
证明产品检验合格的文件。wwW.bzxz.Net
合格证应包含下列内容：
产品型号、名称、出厂编号；
b.厂名；
产品经检验合格、准予出厂；
检验员、检验科长签章及日期。20装箱单
装箱单是生产厂产品装箱及用户据以开箱清点实物的单据。a.
装入产品名称、规格；
产品不装配的配套件及从产品上拆下包装的零、部件（单元）名称、数量；随机附件名称、数量；
随机备件名称、数量；
JB/T 5883.6—1991
随机文件名称、数量。
装箱单中应注明：厂名、产品型号、名称、出厂编号、共×箱第×箱、体积、净重、毛重、装箱检验员签章及日期。
附加说明：
本标准由机械电子工业部天津电气传动设计研究所提出并归口。本标准由天津电气传动设计研究所负责起草。本标准主要起草人袁明俊、秦岚。107
