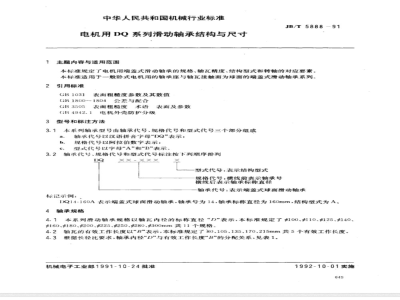

中华人民共和国机械行业标准 电机用DQ系列滑动轴承结构与尺寸 1 主题内容与适用范围 本标准规定了电机用端盖式滑动轴承的规格、轴瓦精度、结构型式和转轴的对应要求。本标准适用于一般卧式电机用的轴承座与轴瓦接触面为球面的端盖式滑动轴承系列。 2 引用标准 - 表面粗糙度参数及其数值：GB 1031 - 公差与配合：GB 3505 - 电机外壳防护分级：GB 4942.1 3 型号和标注方法 3.1 本系列轴承型号由轴承代号、规格代号和型式代号三个部分组成： - 轴承代号以汉语拼音字母“DQ”表示； - 规格代号以阿拉伯数字表示； - 型式代号以字母“A”和“B”表示。 3.2 轴承代号、规格代号和型式代号的标注按下列顺序排列： - 型式代号：表示结构型式 - 规格代号：横线前表示轴承号，横线后表示轴承标称直径 - 轴承代号：表示端盖式球面滑动轴承 标记示例：DQ14-160A，表示端盖式球面滑动轴承，轴承号为14，轴承标称直径为160mm，结构型式为A。 4 轴承规格 4.1 本系列滑动轴承规格以轴瓦内径的标称直径“D”表示，本标准规定了以下规格：100mm、110mm、125mm、140mm、160mm、180mm、200mm、225mm、250mm、280mm、300mm，共11个规格。 4.2 轴瓦的有效工作长度以“B”表示，本标准规定了以下有效工作长度：80mm、105mm、135mm、170mm、215mm，共5个有效工作长度。 4.3 轴承内径“D”与有效工作长度“B”的分配关系见表1。 表1 轴承规格表 轴瓦内径 (D) | 有效长度 (B) | 长径比 (B/D) 100mm | 80mm | 0.80 110mm | 80mm | 0.72 125mm | 105mm | 0.84 140mm | 105mm | 0.75 160mm | 135mm | 0.65 180mm | 135mm | 0.75 200mm | 170mm | 0.67 225mm | 170mm | 0.75 250mm | 215mm | 0.86 280mm | 250mm | 0.71 300mm | 215mm | 0.75 5 轴承结构与安装 5.1 本系列轴承为卧式结构，通过凸缘固定在电机端盖上，本标准规定了两种结构型式： - 型式A：安装在整圆端盖上，以外止口定位（见图1和表2） - 型式B：安装在分半端盖上，采用定位销定位（见图2和表3） 5.2 轴瓦采用单油楔圆柱形结构，轴瓦有止推面和无止推面两种结构型式。有止推面的轴瓦用于限制电机自身产生的轴向推力，不承受外来推力负荷。其主要互换性结构要素尺寸规定见图3a、图3b和表4。 6 技术要求 6.1 本系列轴承的额定工作条件为连续工作制（S1）。 6.2 电机用DQ系列滑动轴承的防护等级为IP00。 6.3 电风机应能在以下条件下正常工作： - 海拔不超过1000m； - 环境空气温度不超过40℃，运行地点最湿月的月平均最高相对湿度为90%，该月月平均最低温度不大于25℃。 6.4 当电源电压在额定值的±10%范围内变化时，轴承应能正常工作。 6.5 轴承在额定电源电压为85%时，应能正常起动。 6.6 轴承的技术性能见表1和表2。 7 旋转方向与噪声要求 7.1 轴承的旋转方向应为顺时针转动。如为逆时针转动，需在产品说明书中注明。 7.2 轴承运转时，紧固螺钉不应松动，轴承应平稳运行，无停滞现象，声音均匀且不夹带有害噪声。 7.3 轴承表面不应有明显的皱纹、裂痕和锈蚀，且不应粘附污物。 7.4 在额定运行条件下，轴承的绕组及换向器的温升限值应符合相关标准要求。
