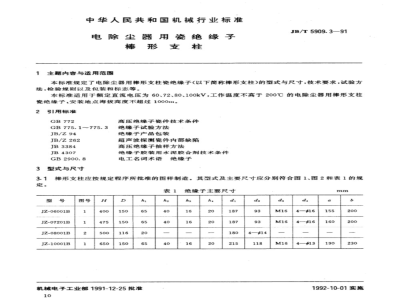

中华人民共和国机械行业标准
电除尘器用瓷绝缘子
棒形支柱
1主题内容与适用范围
JB/T5909.3—91
本标准规定了电除尘器用棒形支柱瓷绝缘子(以下简称棒形支柱)的型式与尺寸，技术要求，试验方法，检验规则以及包装和标志等。本标准适用于额定直流电压为60、72、80、100kV，工作温度不高于200℃的电除尘器用棒形支柱瓷绝缘子，安装地点海拔高度不超过1000m。2引用标准
GB775.1~775.3
JB/Z94
JB/Z262
JB3384
JB4307
3型式与尺寸
高压绝缘子瓷件技术条件
绝缘子试验方法
绝缘子产品包装
超声波探测瓷件内部缺陷
高压绝缘子抽样方法
绝缘子胶装用水泥胶合剂技术条件电工名词术语绝缘子
3.1棒形支柱应按规定程序所批准的图样制造。其型式及主要尺寸应分别符合图1、图2和表1的规定。
JZ-06001B
JZ-07201B
JZ-08001B
JZ-10001B
机械电子工业部1991-12-25批准10
绝缘子主要尺寸
4—416
1992-10-01实施
检验项目序号
6.4.3型式试验
检验项目名称
温度循环试验
扭转破坏负荷试验
孔隙性试验
JB/T5909.2—91
瓷转轴抽样检验内容
检验要求
本标准第4.8条
本标准第4.7条
本标准第4.2条
试样数量
经第1项检验
后的全部试样
经第2项检验后的瓷
块每只试样取一块
检验方法
本标准第5.2条
本标准第5.1条
本标准第5.3条
新产品试制定型或正常产品修改结构，改变原材料配方和工艺方法时，必须进行型式试验，型式试验的试样数量不少于4只，并在逐个检验合格后按表5进行。表5瓷转轴型式试验内容免费标准下载网bzxz
试验项目序号
试验项目名称
温度循环试验
1h高温机电负荷试验
孔隙性试验
试验要求
本标准第4.8条
本标准第4.9条
本标准第4.2条
试样数量
经第2项试验后的瓷
块每只试样取一块
试验方法
本标准第5.2条
本标准第5.4条
本标准第5.3条
型式试验时，若有一只试样不符合表5中规定的任何一项要求，则型式试验不合格。7包装与标志
7.1瓷转轴应采用木箱包装，并保证在运输途中不致因包装不良而损坏。其包装应符合JB/Z94的规定，包装箱上应标明：
制造厂名称；
瓷转轴型号；
包装箱总重量；
“小心轻放”、“瓷件”等字样或其他标志。7.2瓷转轴瓷件上应有清晰而牢固的制造厂商标和制造年份。7.3每批送交的瓷转轴应附有产品合格证，此证应有制造厂质量检查部门的印章。附加说明：
本标准由诸暨电除尘器研究所提出并归口。本标准由陕西省铜川市电瓷厂负责起草。本标准主要起草人李木森、赵金才。9
3.2棒形支柱型号表示方法如下：JZ
4技术要求
JB/T5909.391
表示工作温度为200℃的代号
产品设计序号：用二位阿拉伯数字表示额定直流电压，kV
电除尘器用棒形支柱
4.1棒形支柱瓷件的外观质量，应符合GB.772的相应规定。4.2形支柱瓷件的剖面应均质致密，经孔隙性试验后无任何渗透现象。孔隙性试验时压力不小于20MPa，压力与时间的乘积不小于180MPa·h。4.3棒形支柱应按JB4307选用425号水泥胶合剂进行胶装，金属附件与胶合剂按触的表面应涂一层耐高温缓冲层。
4.4金属附件外露表面应进行防锈处理，螺孔内应涂以防锈油以防锈蚀。4.5金属附件两端面平行度及安装孔中心轴线同轴度均不应超过2mm。11
JB/T 5909.391
4.6棒形支柱瓷件在胶装前应逐个进行超声波探伤检查，瓷件内部不应有超声波能发现的缺陷（如开裂、气孔和夹层等)存在。
4.7棒形支柱的压缩破坏负荷不应小于300kN。4.8棒形支柱应能耐受三次温差为60K的温度循环试验而不损坏。4.9棒形支柱应能耐受1min温度电压试验而不闪络或异常发热，试验温度和试验电压应符合表2的规定。当采用工频交流电压代替直流电压进行试验时，电压值等同。表21min温度电压试验值
额定直流电压
室温下直流试验电压
200℃直流试验电压
5试验方法
5.1温度循环试验
桂形支柱温度循环试验按GB775.1的规定进行5.2压缩破坏负荷试验
将试样安装在试验机上，并应使试样处于垂直状态。试验时应均匀而无冲击地升高负荷至试样破坏为止，此时的负荷值即为压缩破坏负荷值。5.3孔隙性试验
棒形支柱孔隙性试验按GB775.1的规定进行。5.4温度电压试验
将洁净而干燥的试样安装在试验机上，并应使试样处于垂直状态。电压加在试品的两电极之问，试样和高压电极与试验机内壁距离不小于试样干闪络距离的一倍。试验时，试验温度应达到本标准所规定的温度值（试样在此温度下必须先放置40min以上），然后施加直流(或交流）电压至标准规定值，保持1min无闪络。6检验规则
6.1棒形支柱应由制造厂质量检查部门验收。制造厂应保证全部送交的棒形支柱符合本标准的规定。6.2、按照本标准规定的检验规则，用户有权检验棒形支柱的技术指标是否符合本标准的规定。6.3棒形支柱应按批进行验收，以同一工艺方法制成的同一型号的棒形支柱为一批，每批数量不应超过300只。
6.4捧形支柱的检验分为逐个检验、抽样检验和型式试验。6.4.1逐个检验
逐个检验应按表3规定顺序进行，如有不符合表3规定的任何一项要求时，则该棒形支柱为不合格。
表3棒形支柱逐个检验内容
检验项目序号
检验项目名称
外观检查
尺寸检查
超声波探伤检查
检验要求
本标准4.1条
本标准3.1条
本标准4.6条
检验方法
JB/Z262
6.4.2抽样检验
JB/T5909.3—91
抽样检验应在逐个检验合格后随机抽取4只试样按表4规定进行，采用计件二次抽样方案，其抽样规则和判定程序应符合JB3384的规定。表4
棒形支柱抽样检验内容
检验项目序号
检验项目名称
温度循环试验
压缩破坏负荷试验
孔隙性试验
检验要求
本标准4.8条
本标准4.7条
本标准4.2条
试样数量
经第1项检验后的全部试样
经第2项检验后的瓷
块，每只试样取一块
检验方法
本标准5.1条
本标准5.2条
本标准5.3条
检验时如有一只试样不符合表4中规定的任何一项要求，则应在同一批产品中抽取两倍数量的试样进行复验。如仍有一只试样不符合表4中的任何一项要求，则该批棒形支柱不合格。6.4.3型式试验
新产品试制定型或正常产品修改结构，改变原材料配方和工艺方法时，必须进行型式试验，型式试验的试样数量不少于4只，并在逐个试验合格后按表5进行。型式试验时，若有只试样不符合表5规定的任何一项要求，则型式试验不合格。表5
棒形支柱型式试验内容
试验项目序号
包装与标志
试验项目名称
温度循环试验
温度电压试验
孔隙性试验
试验要求
本标准4.8条
本标准4.9条
本标准4.2条
试样数量
经第2项试验后的瓷
块，每只试样取一块
试验方法
本标准5.1条
本标准5.4条
本标准5.3条
棒形支柱应采用木箱包装，并保证在运输途中不致因包装不良而损坏，其包装应符合JB/Z94的7.1
规定，包装箱上应标明：
制造厂名称，
棒形支柱型号；
包装箱总重量；
“小心轻放”、“瓷件”等字样或其他标志。7.2棒形支柱瓷件上应有清晰而牢固的制造厂商标和制造年份。7.3
每批送交的棒形支柱应附有产品合格证，此证应有制造厂质量检查部门的印章。附加说明：
本标准由诸暨电除尘器研究所提出并归口。本标准由陕西省铜川市电瓷厂负责起草。本标准起草人李木森、赵金才。13
