GB/T 3767-1996
标准分类号
标准ICS号:计量学和测量、物理现象>>声学和声学测量>>17.140.01声学测量和噪声抑制综合
中标分类号:综合>>计量>>A59声学计量
出版信息
出版社:中国标准出版社
页数:平装16开, 页数:32, 字数:52千字
标准价格:16.0 元
相关单位信息
首发日期:1983-06-23
复审日期:2004-10-14
起草单位:机械部标化所
归口单位:全国声学标准化技术委员会
发布部门:国家技术监督局
主管部门:中国科学院
标准简介
本标准规定了在一个或多个反射面附近近似自由场条件下,在包络声源的测量表面上测量声压级以计算噪声源声功率级的方法。同时给出了测试环境、测量仪器的要求以及表面声压级及声功率级的计算方法。声功率级的测定结果准确度等级为2级。本标准规定的方法适用于测量各种类型的噪声。本标准适用于各种类型和尺寸的声源(设备、机器、部件、组件等)。本标准不适用于超高或超长的声源,例如,烟囱、管道、输送机械、多声源工业设备等。本标准适用于室内或室外一个或多个反射面附近近似自由场的测试环境。 GB/T 3767-1996 声学 声压法测定噪声源声功率级 反射面上方近似自由场的工程法 GB/T3767-1996 标准下载解压密码:www.bzxz.net
本标准规定了在一个或多个反射面附近近似自由场条件下,在包络声源的测量表面上测量声压级以计算噪声源声功率级的方法。同时给出了测试环境、测量仪器的要求以及表面声压级及声功率级的计算方法。声功率级的测定结果准确度等级为2级。本标准规定的方法适用于测量各种类型的噪声。本标准适用于各种类型和尺寸的声源(设备、机器、部件、组件等)。本标准不适用于超高或超长的声源,例如,烟囱、管道、输送机械、多声源工业设备等。本标准适用于室内或室外一个或多个反射面附近近似自由场的测试环境。
标准内容

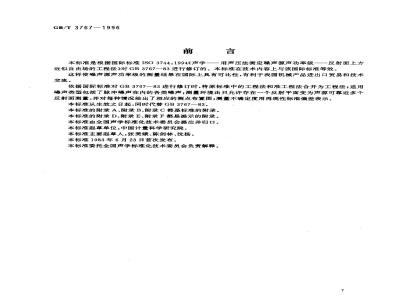

GB/T3767—1996
本标准是根据国际标准ISO3744:1994《声学——用声压法测定噪声源声功率级—一反射面上方近似自由场的工程法》对GB 3767一83进行修订的。本标准在技术内容上与该国际标准等效。这样使噪声源声功率级的测量结果在国际上具有可比性,有利于我国机械产品进出口贸易和技术交流。
依据国际标准对GB 3767一83进行修订时,将原标准中的工程法和准工程法合并为工程法,适用噪声类型包括了脉冲噪声在内的各类噪声,测量环境由只允许存在一个反射平面变为声源可靠近多个反射面测量,并对每种情况给出了相应的测点布置图;测量不确定度用再现性标准偏差表示。本标准从生效之日起,同时代替GB3767一83。本标准的附录A、附录B、附录C都是标准的附录。本标准的附录D、附录E、附录F都是提示的附录。本标准由全国声学标准化技术委员会提出并归口。本标准起草单位:中国计量科学研究院。本标准主要起草人:张美娥、陈剑林、沈扬。本标准1983年6月23日首次发布。本标准委托全国声学标准化技术委员会负责解释。GB/T 3767—1996
ISO前言
ISO(国际标准化组织)是各国标准组织(ISO 成员国)的世界联盟。通过ISO技术委员会进行国际标准的制定工作。每一一个成员国对于技术委员会确立的题目感兴趣时均有权派代表参加该委员会。与ISO有联系的国际组织,官方的和非宫方的,均可参加这工作。被技术委员会采纳的国际标准草案,要传送给各成员国投票。作为国际标准的出版物,至少需要75%的成员国投票通过。
国际标准ISO3744由ISO/TC43声学技术委员会SC1噪声分技术委员会制定本第二版在对第一版技术修订的基础上取代第一版(ISO3744:1981)。附录A、附录B和附录C构成本国际标准的整体部分。附录 D、附录 E 和附录 F 仅作为资料。8
GB/T 3767-- 1996
本标准是测定噪声源声功率级的系列标准之一。该系列标准规定了测定机器设备或其组合体声功率级的不同方法。选用这些标准时,应根据噪声测量目的和测量条件,按GB/T14367给出的一般导则作出最佳选择。上述系列标准中对机器设备的安装和工作条件仅仅给出了一般原则,具体到某一类型的机器设备,其安装和工作条件的技术要求则需要参照相应的噪声测试规范。本标推规定了一种在包络声源的测量表面上测量声压级以计算声功率级的方法。包络表面法对三种准确度等级均适用(见表0.1),本标准准确度等级为2级。使用本标准时要求满足表0.1所列的鉴定标准,如果相应的标推不能满足,建议使用对环境有不同要求的其他基础标准(见表0.1及GB/T14367和ISO9614)。具体到其一种机器设备,其噪声测试规范应以噪声源声功率级测定系列标准或ISO9614为依据,不能有相互矛盾之处。
在安放声源的典型机器间内,自由场条件一般是不满足的。在这样的条件下测量,需要对背景噪声或不需要的声反射进行修正。
本标准规定的方法允许测定A计权声功率级和频带声功率级。从频带数据计算得出的A计权声功率级与通过测量A计权声压级而确定的声功率级可能不完全相同。
本标准从测得的声压级计算声功率级基于这样一个前提:即声源的声功率输出与时间和空间平均的均方声压成正比。
表0.1在反射面上使用包络表面法测定噪声源声功率级给出不同准确度等级的国家标准一览表GB6882
测试环境
测试环境合适性评判标准\)
声源体积
噪声特征
对背景噪声的限定!)
测点数目
精密法
半消声室
K≤0.5dB
最好小于测试
房间体积的0.5%
GB3767
工程法·
室外或室内
K2≤2 dB
无限制
仅由有效测试环境限定
各类噪声(宽带、窄带、离散频率、稳态、非稳态、脉冲)AL≥10 dB
(如可能,大于15dB)
K,≤0.4dB
AL≥6dB
(如可能,大于15dB)
K,≤1.3dB
GB3768
简易法
室外或室内
K,≤7 dB
无限制
仅由有效测试环境限定
AL≥3 dB
Ki≤3dB
≥42)
GB/T3767-1996
仪器:
声级计至少满足
GB6882
精密法
表0.1(完)
8)GB3785规定的1型
积分声级计至少满足b)IEC804规定的1型带通滤波器至少满足c)GB3241的规定LwA测定方法的准确度用
再现性的标准偏差表示
GB3767
工程法
a)GB3785规定的1型
b)GB3785规定的1型
c)GB3241的规定
GB3768
简易法
a)GB3785规定的2型
b)IEC804规定的2型
K2<5dB时,
5 dB≤K2≤7 dB 时,
离散纯音占主要成分时
d 增大1 dB
1)测定声功率谱时,K,和 K在测试的额率范围内每个颜带上均应满足,测定 A计权声功率级时,KiA和 K2A 也使用上述值。
2)在给定条件下,允许减少测点数目10
1范围
1.1总则
中华人民共和国国家标准
声学声压法测定噪声源
声功率级反射面上方近似
自由场的工程法
Acoustics-Determination of sound powerlevels of noise sources using soundpressure--Engineering method in anessentially free field over a reflecting planeGB/T3767—1996
eqyISo3744-1994
代替GB3767—83
本标准规定了在一个或多个反射面附近近似自由场条件下,在包络声源的测量表面上测量声压级以计算噪声源声功率级的方法。同时给出了测试环境、测量仪器的要求以及表面声压级及声功率级的计算方法。声功率级的测定结果准确度等级为2级。对于各种类型的设备,根据本标准制定和使用其专用噪声测试规范是非常重要的。噪声测试规范中应对被测声源的安装、负载、工作条件、测量表面和传声器阵列的选择给出详细的说明。注1:对于特殊类型的设备,其噪声测试规范应给出所选摔的特定测量表面的详细资料,因为使用不同形状的测量表面会得出声源声功率级的不同评价。1.2噪声的类型和噪声源
本标准规定的方法适用于测量各种类型的噪声。注2:噪声分类(稳态、非稳态、准稳态、脉冲等)见GB/T14529。本标准适用于各种类型和尺寸的声源(设备、机器、部件、组件等)。本标准不适用于超高或超长的声源,例如,烟卤、管道、输送机械、多声源工业设备等。1.3测试环境
本标准适用于室内或室外一个或多个反射面附近近似自由场的测试环境。1.4测量不确定度
按本标准测量所得的结果,除个别情况外,其A计权声功率级的再现性标准偏差等于或小于1.5dB(见表1)。
按本标准测定的噪声源声功率级的单个值与其真值之间很可能存在一个位于不确定度范围内的差值。声功率级测定的不确定度来源于测量用实验室的环境条件和实验技术的综合影响。如果一个特定的噪声源在不同实验室均按本标准测定其声功率级,测量结果将表现出离散性。测量结果标准偏差的计算见GB/T14573.4并与频率有关。除个别情况外,上述标准偏差不超过表1的值。表1给出的再现性标准偏差aR考虑了测量过程中不确定度的累积效应,但不包括工作条件(转速、电源、电压)或安装条件变化所引起的声功率输出的变化。测量不确定度不仅与再现性标准偏差有关,而且与所要求的置信度有关。例如对于正态分布的声功率级,置信度为90%时,声源声功率级的真值位于测量值的士1.645gk范围内,置信度为95%时,真值国家技术监督局1996-05-27批准1996-12-01实施
GB/T3767—1996
位于测量值的±1.960gR范围内。详见GB/T14573系列和ISO9296。表1按本标准测定的声功率级再现性标准偏差的估计值倍频带中心频率
500~4 000
A计权
1/3倍频带中心频率
100~160
200~~315
400~5000
6300~10000
1)一般适用于室外测量,很多房间对这个频带不能满足。2)适用于100~10000Hz范围内辐射噪声谱相对“平的声源注
再现性标准偏差0R
表1中所列的标准偏差是本标准所限定的测量条件和方法的综合效应,而不包括声源本身的影响。它们以下3
几方面引起:测量场所之间的变化,包括室外环境和气候条件、室内房间几何形状和边界吸声、反射面的声学特性,背景噪声仪器的校准形式;以及实验技术的变化,包括测量表面的形状和尺寸、测点数目和传声器定位、声源位置、积分时间、环境修正的测定(如果有)。标准偏差还受到近场测量带来的误差影响。该误差与声源的特性有关,在测量距离较小和颊率较低时(250 Hz以下),误差一般要增大。4如果几个实验室使用相似的仪器设备,则给定声源在这些实验室测得的声功率级结果的一致性可能要比表1中标准偏差所体现的一致性好。
5对于有相似尺寸,相似声功率谱和相似工作条件的特定类型声源,其再现性标准偏差可能小于表1的值。在参照本标准制定噪声测试规范时,如果通过适当的实验室验证证明可行的话,在噪声测试规范中可以标出比表1的值更小的标准偏差。
6表1的再现性标准偏差包括相同条件下同一噪声源重复测量的不确定度(重复性的标准偏差)、该不确定度一般比变换实验室引起的不确定度小得多。对于特殊声源,如果保持稳定的工作条件和安装条件有困难,厕重复性的,标准偏差可能不比表1中给出的值小,这种情况下难以得到可复现的声功率级,应当记录下来并在测试报告中加以说明。
7本标准的方法和表1中给出的标准偏差适用于单台机器的测量。而成批相间类型的机器,其声功率级的特征表示涉及到规定置信区间的随机抽样技术,其结果用统计上限表示。在应用这些技术时,总不确定度必须已知或己估计,包括GB/T14573.2定义的产品标准偏差,它是成批机器中单台机器之间声功率输出的偏差,机器批次特征的统计学方法见GB/T14573.4。2引用标准
下列标准所包含的条文,通过在本标准中引用而构成为本标推的条文。在本标准出版时,所示版本均为有效。所有标准都会被修订,使用本标准的各方应探讨使用下列标准最新版本的可能性。GB3241-82声和振动分析用的1/1和1/3倍频程滤波器(negIEC225:1966)GB3785--83声级计的电、声性能及测试方法(negIEC651:1979)GB3947—83声学名词术语
GB6882-86声学噪声源声功率级的测定消声室和半消声室精密法(neqISO3745:1977)GB3102.7--93声学的量和单位(negISO31-7:1992)GB/T14259-93声学关于空气噪声的测量及其对人影响的评价的标准的指南(neqIS()2204:1979)
GB/T3767-1996
GB/T14573.1一93声学确定和检验机器设备规定的噪声辐射值的统计学方法第-部分:概述与定义(neqISO7574-1:1985)GB/T14573.4—93
声学确定和检验机器设备规定的噪声辐射值的统计学方法第四部分:成批机器标牌值的确定和检验方法。(neqISO7574-4:1985)GB/T14574—93声学机器和设备的噪声标牌(neqISO4871:1984)GB/T15173—94声校准器(eqvIEC942:1988)GBJ47-83混响室法吸声系数测量规范IEC804--85积分平均声级计
GB/T16538—1996声学声压法测定噪声源声功率级使用标准声源的简易法(neqISO3747:1987)
GB/T4129—1995声学噪声源声功率级的测定标准声源的性能要求和校准(eqvISO6926:1990)
3定义
本标准采用下列定义。其他声学术语、量和单位按GB3947和GB3102.7的规定。3. 1时间平均声压级 Lpeq.T time-averaged sound pressure level Lpea 一个连续稳态声的声压级。在测量时间间隔T内,它与随时间变化的被测声有相同的均方声压。也称等效连续声压级。
Leg.(dB) -101g[[100-2,dt
T(t)dt
=10lg[]。P
注8:时间平均声压级一般为A计权,用LAg.r表示。(1)
3.2单次事件声压级 Lp1 single-event sound pressure level Lp1。规定时间间隔T(或规定的测量时间T)上独立单发事件的时间积分声压级,T。标准化到1s。公式如下:
lrptdt
Lp.s(dB) =10lg[J。P
= Lpea, + 10lg[
3. 3 表面声压级 L, surface sound pressure level Z,(2)
测量表面所有传声器位置上时间平均声压级的能量平均加上背景噪声修正K,和环境修正K,dB。
3.4 测量表面 messurement surface包络声源,面积为S,测点位于其上的一个假想几何表面。测量表面终止于一一个或多个反射面上。3.5自由场 free field
均匀的各向同性的媒质中,边界影响可忽略不计的声场。实际上的自由场是在测试的频率范围内边界反射可忽略不计的声场。
3.6反射平面上方的自由场free field over a reflecting plane一个无限大的,坚硬的平坦表面上方半空间中均匀的各向同性的媒质中的声场。被测声源位于此表面上。
3.7测试的频率范围frequency range of interest一般来说,测试的频率范围包括中心频率为125~8000Hz的倍频程带。注9:对于特殊的目的,允许在两端延伸或缩小测试的频率范围。只要测试环境和仪器准确度在延伸或缩小后的频13
GB/T 3767--1996
率范围内能够满足要求。对于以高(或低)频声为主的声源,为了得到最佳测试方法,允许延伸或缩小测试的频率范围。
3.8基准体reference box
恰好包络声源且终止于一个或多个反射面上的最小矩形平行六面体假想表面。3.9 特性声源尺寸d。 characteristic source dimension d。由基准体和其在邻接反射面内的虚像形成的箱体对角线长度的一半。3. 10 测量距离 d measuremtnt distance d基准体与箱形测量表面之间的垂直距离。3.11 测量半径r measurement radius r半球测量表面的半径。
3.12 背景噪声background noise来自被测声源以外所有的其他声源的噪声。注10:背景噪声包括空气声、结构传导的振动、仪器的电噪声等。3.13背景噪声修正K,background noise correction K,由背景噪声对表面压级的影响而引入的一个修正项,dB。K,与频率有关,在A计权情况下,用 KIA表示。
3.14环境修正K,environmental correction Kz由声反射或声吸收对表面声压级的影响而引入的一个修正项,dB。K,与频率有关。在A计权情况下,用K2A表示。
3.15脉冲噪声指数(脉冲性)impulsive noise index(impuisiveness)用以对声源辐射的噪声进行“脉冲”定性的一个量,dB。3.16指向性指数directivity index声源主要向某一个方向辐射声音的程度,dB。4声学环境
4.1适用于本标准的测试环境为:a)提供一个反射面上方自由场的实验室;b)满足4.2和附录A(标准的附录)要求的室外平坦空地;c)混响场对测量表面上声压的影响小于声源直达声场的房间。注11:c)的条件在非常大的房间或虽然不很大,但壁和天花板上装有充足吸声材料的房间中一般能够满足。4.2测试环境合适性评判标准
测试环境除反射面外应没有其他反射体,使声源能够向反射面上方的自由空间辐射。附录A(标准的附录)给出了环境修正K,的测定方法。本标准要求环境修正K2A小于或等于2dB,频谱测量时,在测试的频率范围内每个频带上K,均小于或等于 2 dB。
注12:如果需要在K2A超过2dB的环境中测量,参看表0.1和8.4或ISO3746和ISO96144.3背景噪声标准
在传声器位置上平均后的背景噪声级应当至少比被测声压级低6dB,低15dB以上更好。注13:如果背景噪声与声源噪声声压级之差小于6dB,参看表0.1和8.3或ISO3746。测量时尽量减少风的影响,以免增加背景噪声。
5测量仪器
5.1总则
GB/T 3767--1996
包括传声器和电缆在内的仪器系统,应当满足GB3785中I型的规定,使用积分声级计时,应当满足IEC804中I型的规定,所用滤波器应满足GB3241的要求。5.2校
每次测量前后,应当用准确度优于士0.3dB的声校准器在测试的频率范围内的一个或多个频率点上对整个测量系统进行校准。声校准器和测量系统应当每年经计量检定合格5.3传声器风罩
在室外测量时,建议使用风罩以保证仪器的准确度不受风的影响。6被测声源的安装和工作条件
6.1总则
被测声源的安装和工作条件可对声源的声功率辐射产生很大影响。本章规定了最大限度地减小因安装和运行而引起的声功率级变化的条件。被测声源有噪声测试规范的应遵照有关规定。尤其对于大型声源,噪声测试规范更为重要。它详细列举了基准体所包括的部件、组件、辅助设备、动力源等。
6.2声源的位置
被测声源应按正常使用状况安装在反射面的一个或多个位置上。如果存在几种可能性,或者典型安装条件不知道,这时应作待殊处理,并在测试报告中加以表述。在测试环境中定位声源时,需要留出足够的空间,使测量表面能够满足7.1的要求。被测声源应与反射墙壁、天花板或反射体保持足够的距离使测量表面能够满足附录A(标准的附录的要求。
某些声源,其典型安装条件涉及到两个或多个反射面(例如图C7和C8一台靠墙安装的设备)或者自由空间(例如升降机)或其他反射面中的一个开口(因此可能向垂直平面的两边辐射)。对于这样的声源,其安装条件的详细资料和传声器阵列图形应当依据本标准的一般要求和相应的噪声测试规范决定。当这种情况确实代表声源正常使用状况时,声源才靠近两个或多个反射面安装。6.3声源安装
许多情况下,声功率的辐射与被测声源的支撑和安装条件有关。当被测设备具备典型安装条件时,如果可行,应使用或模拟这个条件。若典型安装条件不具备或不能用于测试,要小心避免因测试使用的安装系统而导致声源的声功率输出发生变化。并且采取措施设法减少设备安装结构的声辐射。注14:许多小型声源,尽管其本身很少辐射低频声,但在安装后其振动能量被传递到一个足够大的表面上,这时就可能会有较多的低声由表面辐射出来。如有可能,应在被测设备与其底座表面之间加入弹性支撑,使其向底座的振动传输及声源的反作用力减至最小。此种情况安装基座应当具有足够高的机械阻抗,防止因振动而产生额外声辐射。
被测声源的典型安装条件不是弹性安装时,上述方法不宜使用。注15:耦合条件(例如原动机和被驱动机械之间)也可能对被测声源的声辐射产生明显的影响。6.3.1手持机械设备
这种机械设备应当悬挂或手持。以使结构声不致经由任何不属于被测声源的附件传递。若被测声源工作时需要一个支座,这个支座的结构应当很小,可看作声源的一部分并在噪声测试规范中给出表述。
6.3.2地面安装和墙壁安装的机械设备这样的机械设备应当放在反射平面上(地板、墙壁)。单指在一面墙壁前的地面上安装的机械时,应当将机械设备安装在墙壁前的地板上。台式设备应放置在地板上,距房间中任何墙壁至少1.5m,除非根据被测设备的测试规范规定需要工作台,这时设备应当放在测试台面的中心。15
6.4辅助设备
GB/T 3767-1996
与被测声源相连的任何电缆管道、空气管路接头等对测试环境应无明显的声辐射。被测声源工作需要但又不是声源组成部分的所有辅助设备应位于测试环境以外。否则辅助设备应当包括在基准体内,其工作条件在测试报告中加以表述。6.5测量期间声源的工作条件
测量期间,机械设备有噪声测试规范的,应当使用测试规范中规定的工作条件,否则,声源在正常使用的典型方式下工作。这时应选用下面给出的工作条件:在规定的负载和工作条件下;
一满载;
一无负载(空载);
—一在正常使用时产生最大噪声输出对应的工作条件下;一带模拟负载工作在设定的条件下;特性工作周期具备的条件下。
任何希望设定的工作条件下(即:负载、转速、温度等)也可测定声源的声功率级。测试条件应当预先选定,并在测试期间保持恒定不变。任何测量开始之前,声源应当处于要求的工作条件下。如果噪声辐射与二次工作参量有关,例如被加工材料的类型或所使用工具的型号,这时应当尽可能选择适当的参量,使之引起的声辐射变化最小并处于典型工作状态,机械设备专用测试规范中应当对测试时使用的工具和材料加以详细说明。对于特殊目的的测试,可以适当设定个或多个工作条件。它可以使相同机器的噪声辐射有较高的可再现性,对于所包括的机械种类,它是最通用的也是最典型的。这样的工作条件应当在特定的噪声测试规范中规定。
如果使用模拟工作条件,应当选择使得被测声源处于正常使用且辐射声功率最大的状态。对工作条件分为几个的情况,如果合适,每一个条件延续一个设定的时间间隔,而整个工作程序的结果用能量平均的方法合成。
声学测量期间声源的工作条件应在测试报告中详细表述。7声压级的测量wwW.bzxz.Net
7.1测量表面的选择
为了便于在测量表面上定位传声器位置,应设定一个基准体。设定基准体时,从声源凸出但不辐射重要声能量的单元可不予考虑。不同类型的设备,其凸出单元在具体的噪声测试规范中应当加以注明。被测声源的位置、测量表面和传声器位置均由坐标系统定义。坐标系统的X轴和 Y轴位于地面上并与基准体的长和宽平行,特定声源尺寸d。如图1所示。测量表面可使用下面两种形状:a)半球形或局部半球形表面;
b)各边与基准体对应平行的矩形平行六面体形表面。16
GB/T 3767-1996
一个反射平面上的基准体
dg—V/2)2+(t2/2)2+
b)两个反射平面上的基准体
d= V1/2)2+12+13
三个反射平面上的基准体
do= ++3
图1基准体和特性声源尺寸d。与坐标系统原点Q关系示例位于声学条件不利的房间或空间中的声源(例如有许多反射体、背景噪声高),可以选择较小的测量距离。一般指定选择平行六面体测量表面。经常在声学条件满足的室外大空间安装或测试的声源,一般选择较大的测量距离。优先选择半球形测量表面。指向性测量要求用半球或局部半球形的测量表面。注16:详细资料参阅被研究声源的专用噪声测试规范。基准体的构成,测量表面的形状、尺寸以及测量距离d或半球半径在测试报告中描述。
7.2半球测量表面
半球中心位于基准体及其在邻接反射面内的虚像所构成的箱体的中心(图1中的原点Q),半球测17
GB/T 3767---1996
量表面的半径r应大于或等于特性声源尺寸d。的两倍且不小于1 m。注17:半球半径应采用下列数值之一(m):1,2,4,6.8,10,12,14,16。有些半径太大,附录A(标准的附录)的环境条件难以满足,这些半径不宜采用。7.2.1半球测量表面的面积和基本传声器位置只有-个反射面时,传声器位置所在的假想半球表面面积S一2元2,被测声源位于一面墙前时,S=元r2,如果位于-个墙角上,S一0.5元r2。半球表面上的传声器位置如附录B(标准的附录)图B1和B2所示。图B1给出了10个基本传声器位置,它们在半径为r的半球表面上以相等的面积连结。图B1和B2所选择的半球阵列最大限度的减小了直达声波与反射面的反射波之间的干涉产生的误差。如果声源安置靠近一个以.上的反射面,应参考附录B(标准的附录)图B3设定适当的测量表面和传声器位置。
在特殊情况下(即对于特殊种类的机器,例如建筑设备或运土机械,它们在运动状态或驱动方式下测量)可使用不同的传声器数目和阵列,但必须经初步调查证明声功率级的值与用本标准给定阵列测定的值偏差小于 1 dB。
7.2.2半球测量表面上附加传声器位置在下列情况下,要求在测量表面上附加传声器位置:a)基本传声器位置上测得的声压级值的范围(即最高和最低声压级之间的dB差)超过基本测点数自,
b)声源辐射噪声具有很强的指向性;c)一个大声源,其噪声仅仅通过声源的一个很小的局部向外辐射,例如周围封闭的机器的一个开口。
对于a)附加的10个测点通过将图B1的原阵列绕Z轴旋转180°而得到(见表B1和图B2)。注意新阵列Z轴上的顶点与原阵列的顶点重合,这样传声器位置总数从10个增至19个。对于b)或c),在测量表面上高噪声辐射区域中应使用附加传声器位置(见7.4.1)。7.3平行六面体测量表面
测量距离d优先选择1m,至少0.25m。注18:d应选用下列数值之一(m):0.25,0.5,1,2,4,8大声源的测量距离应大于1m,在选择d时,首先应当满足附录A(标准的附录)中给出的环境要求。7.3.1平行六面体测量表面的面积和传声器位置传声器位置所在测量表面,是一个面积为S,包络声源,各边平行于基准体的边,与基准体的距离为d(测量距离)的一个假想表面。
平行六面体测量表面上的传声器位置如附录 C(标准的附录)图 C1~C8所示。根据图 C1~~C6,测量表面的面积S由式(3)给出:
S = 4(ab + ac + bc)
a=0.5l+d;
b=0. 512+d;
c=ls+d;
式中:11、12、l3—分别是基准体的长、宽、高。(3)
如果声源安置靠近一个以上反射表面,应参考附录C(标准的附录)图C7和C8设定一个恰当的测量表面。这种情况下测量表面面积S的计算在各自的图中给出。传声器位置按图C1~C6布置。7.3.2在平行六面体测量表面上附加传声器位置在下列情况下需要在平行六面体测量表面上附加传声器位置:a)基本传声器位置上测得的声压级数值的范围(最高和最低声压级的dB差)超过测点数目;18
