本标准规定了工程机械驱动桥测试技术指标。 本标准适用于装载机、起重机、挖掘机和铲运机等轮式工程机械用驱动桥。 JB/T 5927-1991 工程机械驱动桥 测试技术指标 JB/T5927-1991 标准下载解压密码：www.bzxz.net
标准图片预览
标准内容

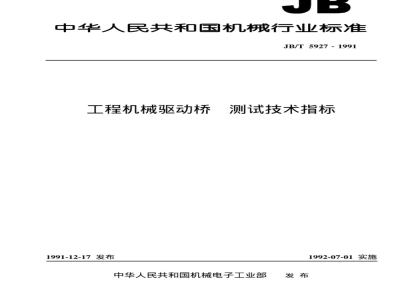

中华人民共和国机械行业标准
JB/T5927-1991
工程机械驱动桥
1991-12-17发布
测试技术指标
1992-07-01实施
中华人民共和国机械电子工业部发布
中华人民共和国机械行业标准
工程机械驱动桥
1主题内容与适用范围
测试技术指标
本标准规定了工程机械驱动桥测试技术指标，本标准适用于装载机、起重机、挖掘机和铲运机等轮式工程机械用驱动桥2引用标准
JB/T5928工程机械驱动桥
JB/T5929工程机械驱动桥
3驱动桥试验技术指标
台架试验方法
可靠性试验方法
3.1驱动桥现场可靠性试验技术指标3.1.1平均无故障工作时间不少于300h。3.1.2有效度不低于85%。
3.2驱动桥总成静扭试验技术指标适用于全浮式半轴的驱动桥。
3.2.1驱动桥总成静扭试验最薄弱零件是半轴。如不是半轴需查明原因。3.2.2驱动桥总成静扭强度安全系数按式（1)计算：S
式中：S——静扭强度安全系数；T-静扭断裂扭矩,N·m；
T,-计算扭矩,N·m。
驱动桥总成静扭强度安全系数S不小于1.8。3.3驱动桥桥壳垂直弯曲刚度试验技术指标T
按3倍额定桥荷加载时，每米轮距弹性变形不超过1.5mm。3.4驱动桥桥壳垂直弯曲静强度试验技术指标驱动桥桥壳垂直弯曲失效(断裂或严重塑性变形)安全系数按式(2)计算：S.www.bzxz.net
式中：S驱动桥桥壳垂直弯曲失效安全系数：P-驱动桥桥壳垂直弯曲破坏负荷，kN机械电子工业部1991-12-17批准P
JB/T5927-1991
1992-07-01实施
额定桥荷，kN。
JB/T5927-1991
驱动桥桥壳垂直弯曲失效安全系数S。不小于6。3.5驱动桥桥壳垂直弯曲疲劳试验技术指标3.5.1光梁桥壳
试验样品中最低疲劳寿命不少于2.5×10°次。3.5.2焊有附件的桥壳
试验样品中最低疲劳寿命不少于2.0×10°次。6驱动桥总成锥齿轮支承刚性试验技术指标3.6
按试验计算扭矩T，加载时，各方向主、从动锥齿轮及其相对的位移量作为锥齿轮支承刚性试验技术指标。各方向的相对位移量不超过下表所列的技术指标。表
位移类别
主动齿轮
从动锥齿轮
相对值
注：X-
一沿主动维齿轮轴向位移；
Y沿从动维齿轮轴向位移；
Z—垂直于X、Y方向的位移。
驱动桥总成齿轮疲劳试验技术指标正
以折合实际工作的等效寿命循环数Ncp作为驱动桥齿轮疲劳试验技术指标。弯曲强度Nc不少于1.0×10°次；接触强度NcpR不少于1.0×10°次，3.8半轴扭转疲劳试验技术指标
试验样品中最低寿命不少于1.5×10°次。3.9驱动桥主减速器噪声试验技术指标主减速器噪声不大于88dB(A)。
3.10驱动桥总成噪声试验技术指标驱动桥总成空载噪声应满足下列指标：a.
额定桥荷小于125kN者，噪声低于80dB(A）；额定桥荷在125～250kN者，噪声低于85dBA）；额定桥荷大于250～500kN者，噪声低于95dB(A）。附加说明：
本标准由机械电子工业部天津工程机械研究所提出并归口。本标准由机械电子工业部天津工程机械研究所负责起草。本标准主要起草人刘礼民。
中华人民共和
机械行业标准
工程机械驱动桥
乔测试技术指标
JB/T 5927 - 1991
机械科学研究院出版发行
机械科学研究院印刷
（北京首体南路2号
邮编100044）
开本880×1230
印张3/8
字数4,000
1991年12月第一版
1991年12月第一次印刷
印数1-500
定价10.00元
机械工业标准服务网：http://www.JB.ac.cn1661 - 6 /
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
