JB/T 5932.3-1991
基本信息
标准号： JB/T 5932.3-1991
中文名称：履带式推土机 密封式履带用履带板
标准类别：机械行业标准(JB)
英文名称： Track shoes for sealed tracks of crawler bulldozers
标准状态：现行
发布日期：1991-12-17
实施日期：1992-07-01
出版语种：简体中文
下载格式：.rar.pdf
下载大小：KB
标准分类号
中标分类号：工程建设>>施工机械设备>>P97建筑工程施工机械
关联标准
出版信息
出版社：机械工业出版社
页数：4页
标准价格：8.0 元
出版日期：1992-07-01
相关单位信息
起草人：呈润才
起草单位：天津工程机械研究所
归口单位：天津工程机械研究所
提出单位：天津工程机械研究所
发布部门：中华人民共和国机械电子工业部
标准简介
本标准规定了履带式推土机用密封式履带用履带板的结构尺寸、技术要求、试验方法、检验规则、包装和运输。 JB/T 5932.3-1991 履带式推土机 密封式履带用履带板 JB/T5932.3-1991 标准下载解压密码：www.bzxz.net
标准图片预览
标准内容

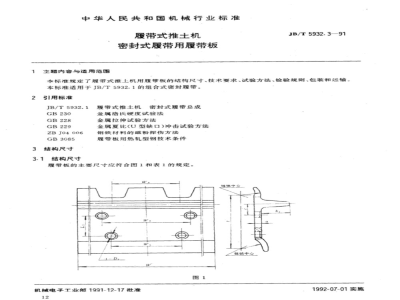

中华人民共和国机械行业标准
履带式推土机
密封式履带用履带板
主题内容与适用范围
JB/T5932.3-91
本标准规定了履带式推土机用履带板的结构尺寸、技术要求、试验方法、检验规则、包装和运输、本标准适用于JB/T5932.1的组合式密封履带。2引用标准
履带式推土机密封式履带总成
JB/T5932.1此内容来自标准下载网
ZBJ04006
GB3085
结构尺寸
3.1结构尺寸
金属洛氏硬度试验法
金属拉伸试验方法
金属夏比(U型缺口)冲击试验方法钢铁材料的磁粉探伤方法
履带板用热轧型钢技术条件
履带板的主要尺寸应符合图1和表1的规定。图1
机械电子工业部1991-12-17批准12
1992-07-01实施
JB/T5932.3--91
460,510,560
510,560,610,660
560.610,660,710
注；表1中的尺寸仅适用于轧制型材的履带板。3.2标记示例
履带节距t=203.2mm，履带板宽度W=510mm的履带板：履带板203.2X510JB/T5932.3-—914技术要求和试验方法
4.1履带板采用GB3085的40SiMn2材料制造，或采用符合表2要求的其他材料制造。履带板也可采用铸钢件。
履带板的硬度及机械性能应符合表2的规定。表2
筋表面硬度
筋心部硬度
板体表面硬度
筋心部冲击韧性
板体部冲击韧性
板体部抗拉强度
板体部延伸率6;
注，1）be为筋根部厚度，
技术要求
35~43HRC
≤29mm
b=3033
>32HRC
≥28HRC
29~39HRCt
≥29J/em
≥68J/cm*
≥931N/mm
≥13%
试验方法
2）当履带板的螺孔采用热冲孔加工时，各孔四周6mm以内允许硬度为25～40HRC。抗控试挥
冲由试择
部放大
4.3履带板不得有裂纹，可应用磁粉探伤方法(ZBJ04006)或其他方法检查。检测部位
图2的X点
图2的X：点
图2的X；点
见图2
见图2
履带板各端面不得有飞边和毛刺。检验规则、包装和运输
JB/T5932.3-91
履带板的出厂抽样检验项目、分类和合格质量水平（AQL)按表3的规定。抽样检查方案按JB/T5932.1中6.1.2条规定。型式检验规则按JB/T5932.1中6.2条规定。表3
表面硬度(X,、X,)
螺孔位置尺寸
其他每项尺寸
履带板发运时应捆绑牢固，并有防锈措施。其他包装运输要求按JB/T5932.1中7.2～7.6条规5.2
附加说明：
本标准由天津工程机械研究所提出并归口。本标准由天津工程机械研究所负责起草。本标准主要起草人吴润才。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
