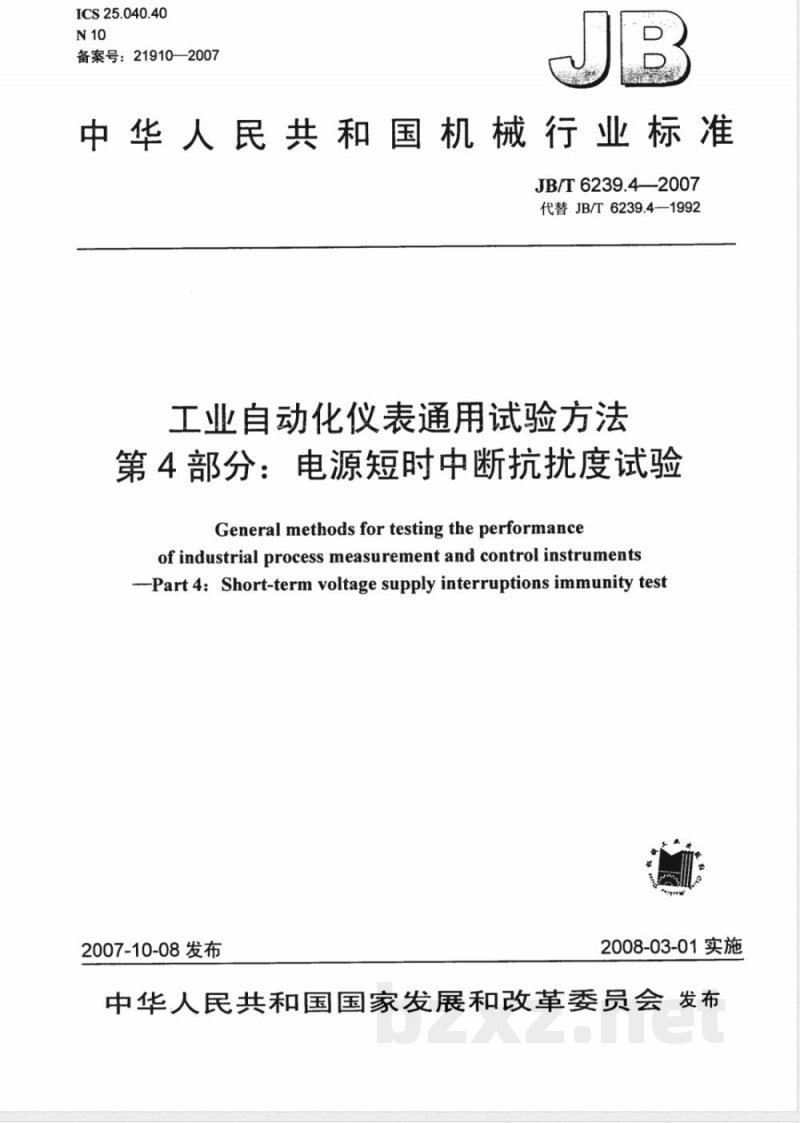

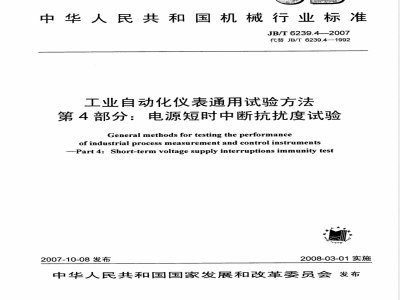

JB/T 6239.4-2007工业自动化仪表通用试验方法 第4部分：电源短时中断抗扰度试验

ICS25.040.40
备案号：21910—2007
中华人民共和国机械行业标准
JB/T 6239.4—2007
代替JB/T6239.4—1992
工业自动化仪表通用试验方法
第4部分：电源短时中断抗扰度试验General methods for testing the performanceof industrial process measurement and control instruments--Part 4: Short-term voltage supply interruptions immunity test2007-10-08 发布
2008-03-01实施
中华人民共和国国家发展和改革委员会发布前言

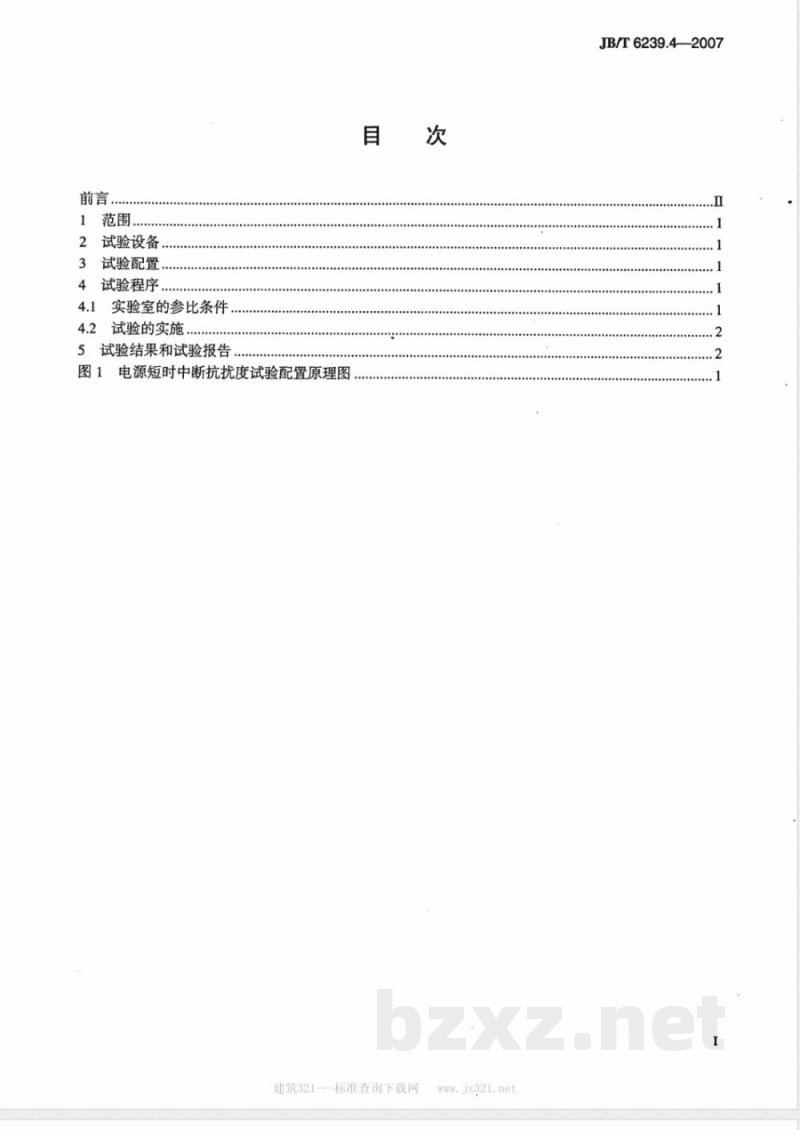

试验设备.
3试验配置..
4试验程序，
4.1实验室的参比条件
4.2试验的实施．
5试验结果和试验报告
建筑321---标准查询下载网
.OPE.PSP.
图1电源短时中断抗扰度试验配置原理图-0440.00
www. jz321.net
JB/T6239.42007
.e.e00
JB/T6239.4—2007

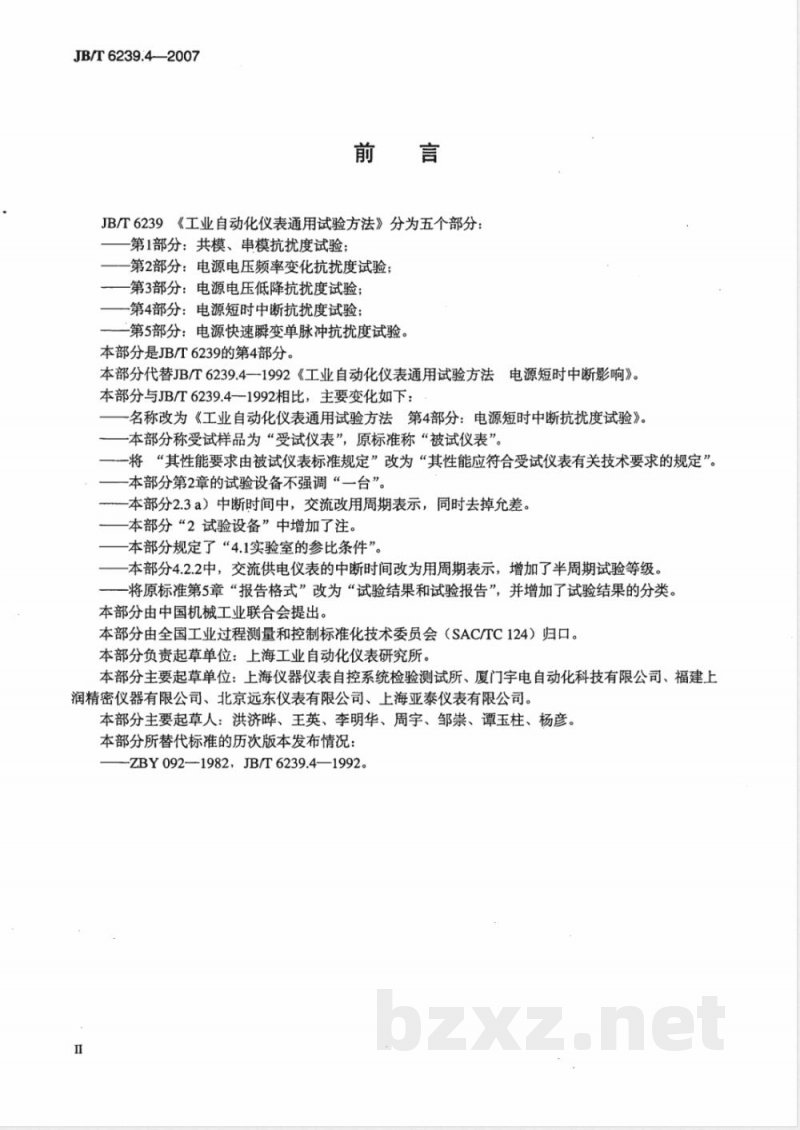

JB/T6239《工业自动化仪表通用试验方法》分为五个部分：第1部分：共模、串模抗扰度试验；第2部分：电源电压频率变化抗扰度试验；-第3部分：电源电压低降抗扰度试验；-第4部分：电源短时中断抗扰度试验；-第5部分：电源快速瞬变单脉冲抗扰度试验。本部分是JB/T6239的第4部分。
本部分代替JB/T6239.41992《工业自动化仪表通用试验方法电源短时中断影响》。本部分与JB/T6239.4--1992相比，主要变化如下：名称改为《工业自动化仪表通用试验方法第4部分：电源短时中断抗扰度试验》。本部分称受试样品为“受试仪表”，原标准称“被试仪表”。将“其性能要求由被试仪表标准规定”改为“其性能应符合受试仪表有关技术要求的规定”。本部分第2章的试验设备不强调“一台”。本部分2.3a）中断时间中，交流改用周期表示，同时去掉允差。本部分“2试验设备”中增加了注。本部分规定了“4.1实验室的参比条件”。本部分4.2.2中，交流供电仪表的中断时间改为用周期表示，增加了半周期试验等级。将原标准第5章“报告格式”改为“试验结果和试验报告”，并增加了试验结果的分类。本部分由中国机械工业联合会提出。本部分由全国工业过程测量和控制标准化技术委员会（SAC/TC124）归口。本部分负责起草单位：上海工业自动化仪表研究所。本部分主要起草单位：上海仪器仪表自控系统检验测试所、厦门宇电自动化科技有限公司、福建上润精密仪器有限公司、北京远东仪表有限公司、上海亚泰仪表有限公司。本部分主要起草人：洪济哗、王英、李明华、周宇、邹崇、谭玉柱、杨彦。本部分所替代标准的历次版本发布情况：ZBY092—1982，JB/T6239.4—1992。I
1范围
工业自动化仪表通用试验方法
第4部分：电源短时中断抗扰度试验JB/T6239.4—2007
JB/T6239的本部分规定了工业自动化仪表电源短时中断抗扰度试验的试验方法，包括试验设备，试验配置、试验程序及试验结果和试验报告。本部分适用于工业自动化仪表电源短时中断抗扰度的性能评定。2试验设备
2.1能提供受试仪表所需输入信号的信号源，其性能应符合受试仪表有关技术要求的规定。2.2能测量、记录受试仪表输出信号和电源中断的监测仪器（如二通道记录仪或数字示波器），其性能应符合受试仪表有关技术要求的规定。2.3能对受试仪表的供电电源进行中断的试验装置。试验装置具有以下基本特性：
200ms，500ms；
20ms，100ms，2
a）中断时间：直流5ms，
交流半周期，1周期，5周期，10周期，25周期；b）中断相位控制：过零点或随机；c）额定输出功率：大于受试仪表试验所需的最大消耗功率。注：试验装置的参数最终取决于受试仪表的试验要求，不应影响受试仪表的试验结果。3试验配置
电源短时中断抗扰度试验配置原理如图1所示。输入信号源
受试仪表
电源中断试验装置
输出监测仪器
（二通道记录仪或
数字示波器等）
图1电源短时中断抗扰度试验配置原理图4试验程序
4.1实验室的参比条件
为了使环境参数对试验结果的影响减至最小，试验应在下述气候和电磁环境参比条件下进行。环境温度：15℃～35℃；
相对湿度：45%～75%；
大气压力：86kPa～106kPa。
实验室的电磁环境不应影响试验结果。注：其他的数值在产品规范中规定。受试仪表应在其指定的气候条件下工作。建筑321---标准查询下载网
www. jz321.net
JB/T.6239.4—2007

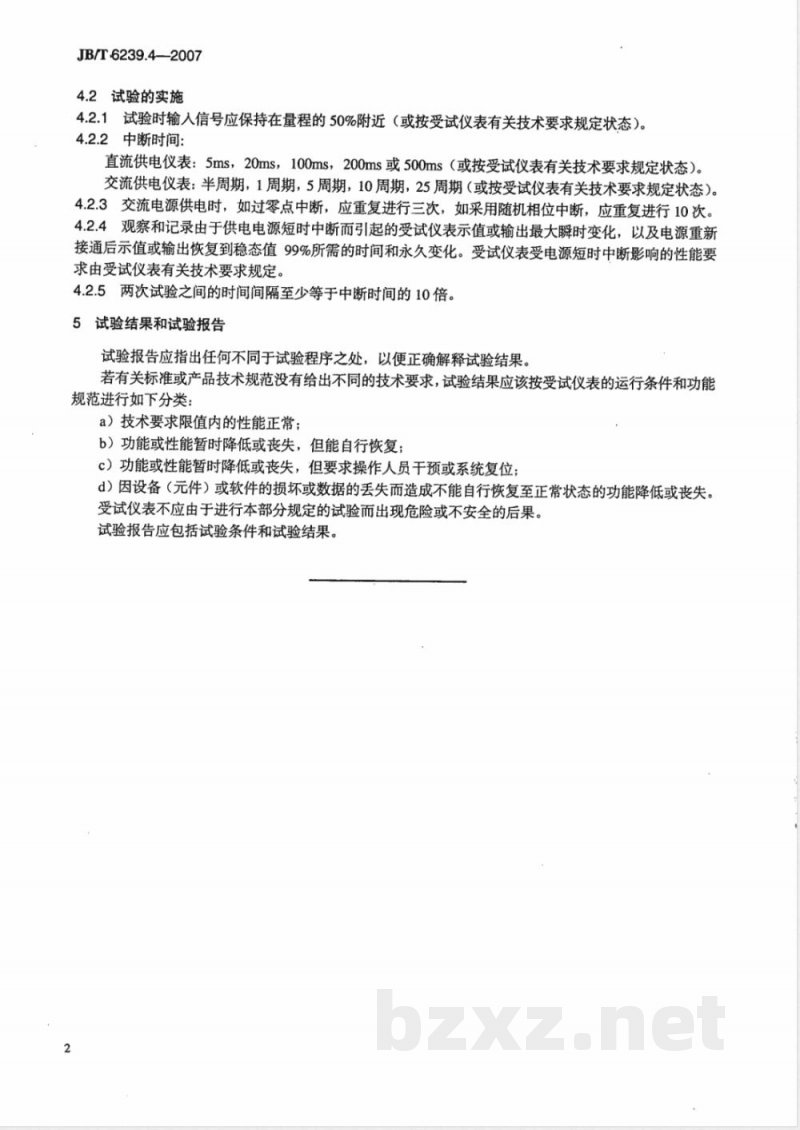

4.2试验的实施
4.2.1试验时输入信号应保持在量程的50%附近（或按受试仪表有关技术要求规定状态）。4.2.2中断时间：
直流供电仪表：5ms，20ms，100ms，200ms或500ms（或按受试仪表有关技术要求规定状态）。交流供电仪表：半周期，1周期，5周期，10周期，25周期（或按受试仪表有关技术要求规定状态）。4.2.3交流电源供电时，如过零点中断，应重复进行三次，如采用随机相位中断，应重复进行10次。4.2.4观察和记录由于供电电源短时中断而引起的受试仪表示值或输出最大瞬时变化，以及电源重新接通后示值或输出恢复到稳态值99%所需的时间和永久变化。受试仪表受电源短时中断影响的性能要求由受试仪表有关技术要求规定。4.2.5两次试验之间的时间间隔至少等于中断时间的10倍。5试验结果和试验报告
试验报告应指出任何不同于试验程序之处，以便正确解释试验结果。若有关标准或产品技术规范没有给出不同的技术要求，试验结果应该按受试仪表的运行条件和功能规范进行如下分类：
a）技术要求限值内的性能正常；b）功能或性能暂时降低或丧失，但能自行恢复；c）功能或性能暂时降低或丧失，但要求操作人员干预或系统复位；d）因设备（元件）或软件的损坏或数据的丢失而造成不能自行恢复至正常状态的功能降低或丧失。受试仪表不应由于进行本部分规定的试验而出现危险或不安全的后果。试验报告应包括试验条件和试验结果。.IR/T62394.2n02
