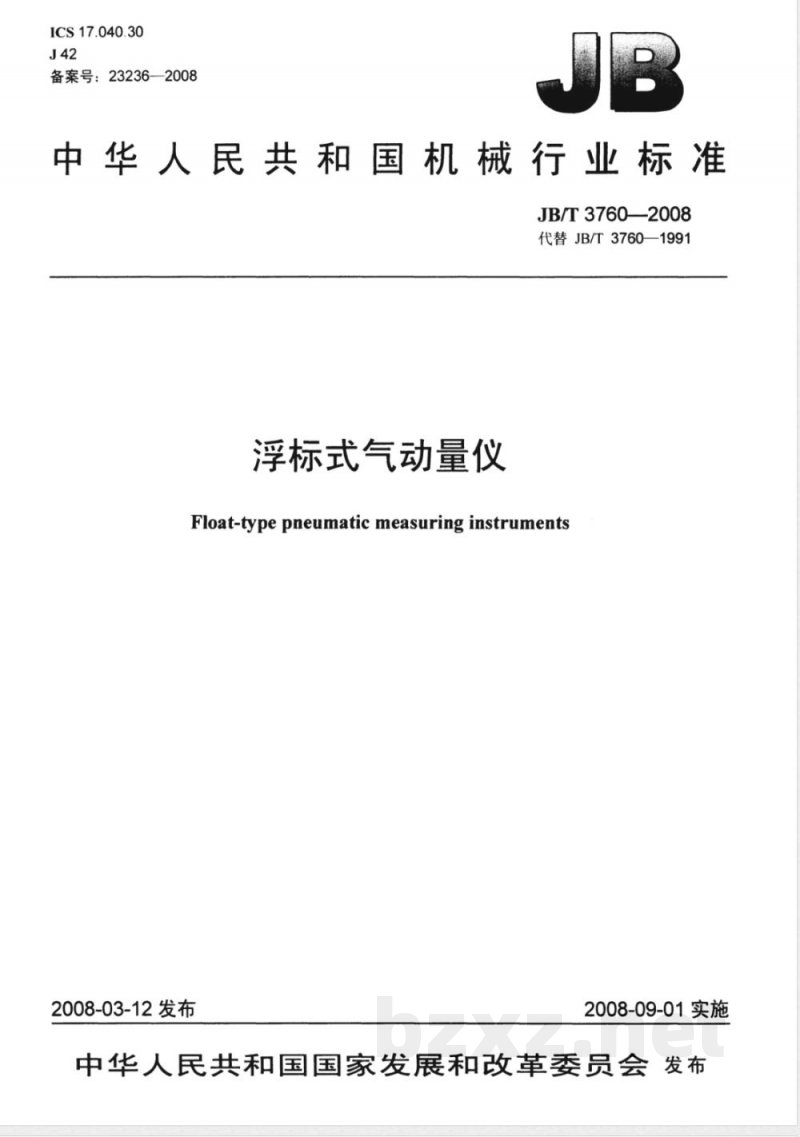

ICS17.040.30
备案号：23236—2008
中华人民共和国机械行业标准　JB/T 3760—2008
代替JB/T3760—1991
浮标式气动量仪
Float-type pneumatic measuring instruments2008-03-12 发布
2008-09-01实施

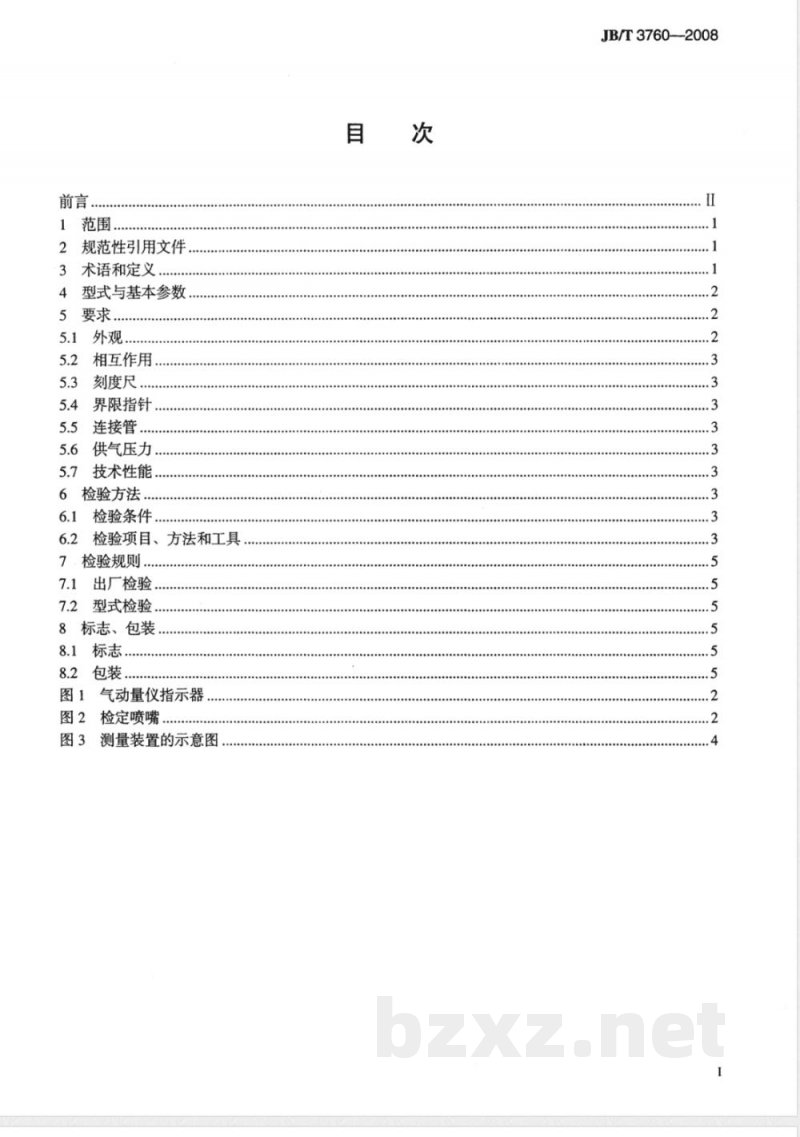

中华人民共和国国家发展和改革委员会发布前言，
规范性引用文件
术语和定义
型式与基本参数
要求，
相互作用.
刻度尺.
界限指针.
连接管.
供气压力．
技术性能..bzxZ.net
6检验方法.
检验条件，
检验项目、方法和工具
7．检验规则.…
出厂检验
型式检验.
8标志、包装
8.1标志，
包装，
气动量仪指示器
检定喷嘴，
图3测量装置的示意图
JB/T3760—2008
JB/T3760—2008

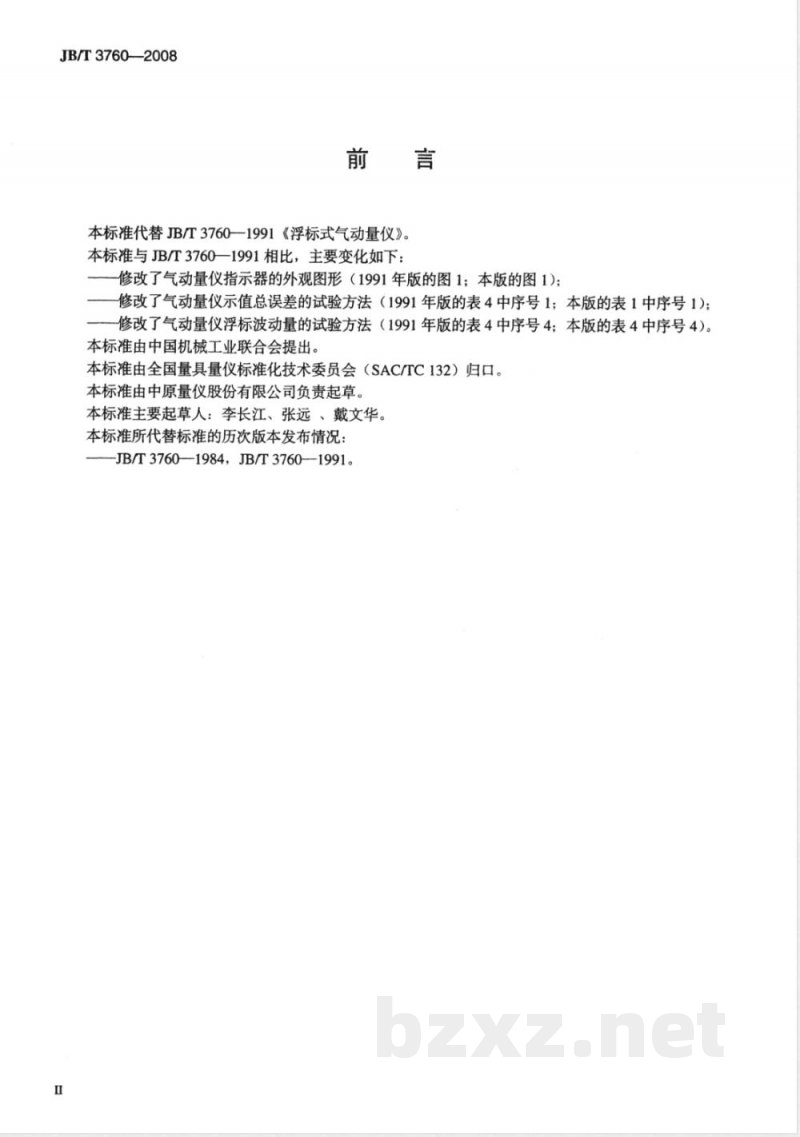

本标准代替JB/T3760—1991《浮标式气动量仪》。本标准与JB/T3760一1991相比，主要变化如下：修改了气动量仪指示器的外观图形（1991年版的图1；本版的图1)；修改了气动量仪示值总误差的试验方法（1991年版的表4中序号1；本版的表1中序号1)；修改了气动量仪浮标波动量的试验方法（1991年版的表4中序号4；本版的表4中序号4）。本标准由中国机械工业联合会提出。本标准由全国量具量仪标准化技术委员会（SAC/TC132）归口。本标准由中原量仪股份有限公司负责起草。本标准主要起草人：李长江、张远、戴文华。本标准所代替标准的历次版本发布情况：-JB/T3760—1984，JB/T3760-1991。I

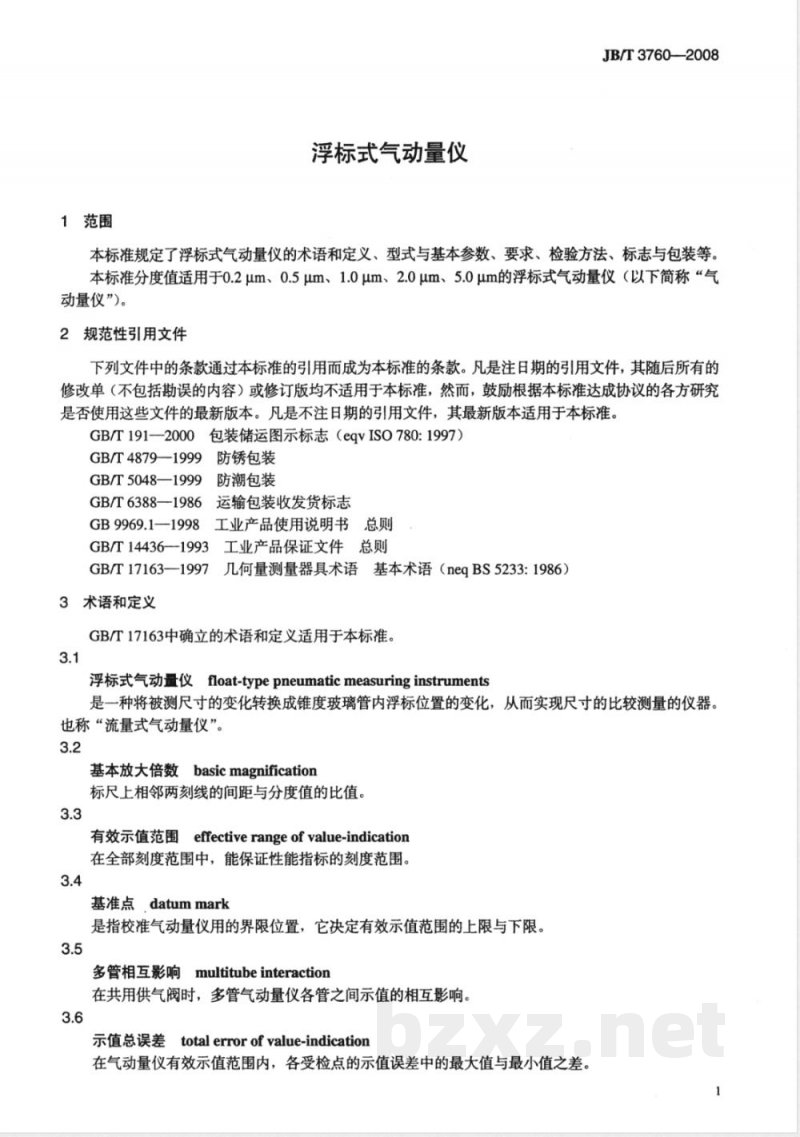

1范围
浮标式气动量仪
JB/T3760—-2008
本标准规定了浮标式气动量仪的术语和定义、型式与基本参数、要求、检验方法、标志与包装等。本标准分度值适用于0.2μum、0.5um、1.0um、2.0um、5.0μm的浮标式气动量仪（以下简称“气动量仪”)。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T191--2000包装储运图示标志（eqvISO780:1997）GB/T4879-1999防锈包装
GB/T5048—1999防潮包装
GB/T6388—1986运输包装收发货标志GB9969.1—1998工业产品使用说明书总则GB/T144361993
3工业产品保证文件总则
GB/T17163-—1997
7几何量测量器具术语基本术语（negBS5233:1986）3术语和定义
GB/T17163中确立的术语和定义适用于本标准。3.1
浮标式气动量仪float-typepneumaticmeasuringinstruments是一种将被测尺寸的变化转换成锥度玻璃管内浮标位置的变化，从而实现尺寸的比较测量的仪器。也称“流量式气动量仪”。
基本放大倍数basicmagnification标尺上相邻两刻线的间距与分度值的比值。3.3
有效示值范围effectiverangeofvalue-indication在全部刻度范围中，能保证性能指标的刻度范围。3.4
基准点，datummark
是指校准气动量仪用的界限位置，它决定有效示值范围的上限与下限。3.5
多管相互影响multitubeinteraction在共用供气阀时，多管气动量仪各管之间示值的相互影响。3.6
示值总误差totalerrorofvalue-indication在气动量仪有效示值范围内，各受检点的示值误差中的最大值与最小值之差。1
JB/T3760—2008
4型式与基本参数
4.1气动量仪的规格见表1。
基本参数
分度值
有效示值范围
20000×
10000x
基本放大倍数
2000×
气动量仪指示器的型式及主要部分名称如图1所示。图示仅供图解说明，不表示详细结构。4.2
锥度玻璃管
浮标、
刻度尺
进气阀
界限指针
放大倍数调整旋钮
零位调整旋钮
输出接头
图1气动量仪指示器
4.3检定喷嘴的结构尺寸如图2所示。图示仅供图解说明，不表示详细结构。中4
中2H10
图2检定喷嘴
5要求
5.1外观
气动量仪的外表面应有防护涂层、镀层或其他防护性处理，不应有涂层（镀层）脱落、斑点、颜色不均、生锈等影响外观质量的缺陷。2
5.2相互作用
JB/T3760—2008
气动量仪的放大倍数调整旋钮和零位调整旋钮转动应灵活、可靠，不应有明显的轴向窜动。5.3刻度尺
气动量仪标尺上的刻线、数字及其他标志应正确、均匀、清晰。标尺上的标尺标记范围不应小于220mm。
5.4界限指针
气动量仪界限指针应便于上、下调整，且定位准确，固定可靠。5.5连接管
气动量仪输出接头（见图1）与检定喷嘴（见图2）之间用塑料软管连接；塑料软管连接应保证气动量仪的性能指标要求。
5.6供气压力
气动量仪宜具有能滤去压缩空气中油、水、杂质等的过滤器，供气压力应为（0.3～0.7）MPa。气动量仪应无影响使用性能的漏气。5.7技术性能
气动量仪的技术性能应符合表2的规定。表2
性能项目名称
示值总误差（≤）
重复性（≤）
稳定度（≤）
浮标波动量（≤）
反应时间（≤）
多管相互影响（≤）
最大测量间隙（≤）
供气压力变化对示值的影响（≤）检验方法
检验条件
20000×
10000×
基本放大倍数
2000×
1000×
气动量仪的测定应在温度为20℃土5℃，温度变化不应大于1℃/h的检验室内进行。受检前，气动量仪和检验工具应在检验室内等温4h以上。在基本放大倍数下，当浮标位于下基准点时，检定喷嘴与量块之间的间隙（见图2）应符合表3的规定。
基本放大倍数
检定喷嘴与量块之间的间隙
6.2检验项目、方法和工具
20000×
10000×
5000×
2000×
气动量仪的检验项目、检验方法和检验工具见表4，测量装置的示意图见图3所示。1000×
JB/T3760—2008
检验项目
示值总误差
重复性
稳定度
浮标波动量
反应时间
多管相互影响
最大测量间隙
供气压力变化对
示值的影响
检验方法
在有效示值范围内按等分用量块，给出相对应的测量间隙，依次检出这些受检点的示值误差，取其最大值与最小值之差。受检点在刻度尺上的位置见表5。浮标与受检点刻度距离用卡尺量出，按比例给出偏差量。用量块给出与在有效示值范围内某一刻度值相当的测量间隙，重复测量10次，取最大示值与最小示值之差。用微动装置或量块调整量块与喷嘴之间的间隙，使浮标指示在有效示值范围内的任意一个刻度上，观察在10min内的示值最大变化量。用微动装置或量块，调整量块与喷嘴之间的间隙，在有效示值范围内任意一个刻度上，分别在三个20s时段内目测浮标上下波动的幅度，取每-阶段浮标波动的最大位移的绝对值之和的算术平均值用微动装置或量块，调整量块与喷嘴之间的间隙，当浮标指示在有效示值范围内的任意一个刻度上，撤去量块后，再插人量块，测出插入量块到浮标稳定达到浮标波动量规定的允许值所需的时间。多管气动量仪各管与轴向测量头相连接，并分别插入量块。将浮标调到有效示值范围内任意一个刻度上，只留一管，其余撤去量块，读出该被检管的示值变化量。同样方法，依次测出各管的示值变化量。把量块与喷嘴的间隙调至最大测量间隙的允许值，将零位调整旋钮关闭。调整放大倍数，使浮标位于上基准点，然后将间隙减少H（H为有效示值范围），浮标能降到下基准点以下。调整间隙，使浮标位于有效示值范围内任意一个刻度上，然后使供气压力在（0.3～0.7）MPa范围内变化，测出示值的最大变化量。注1：基本放大倍数为1000倍，选用五等量块。注2：基本放大倍数为2000倍、5000倍，选用四等量块。注3：基本放大倍数为10000倍、20000倍，选用三等量块。注4：表中序号1、2、3、4、5、6、8项指标均为在基本放大倍数情况下得出、连接管，
轴向测头、
检定喷嘴、
间隙、
图3测量装置的示意图
检验工具
相应等级量块
和台架、游标卡尺
相应等级量块
和台架
时钟、量块和台
量块、台架、坐
标纸和秒表
量块、台架和秒
量块和台架
相应等级量块
和台架
量块、台架、压
力表和减压阀
基本放大倍数
分度间隔距离
分度值
受检点位置
检验规则
20000x
4，-3，-2，-1，
0，1，2，3，4
10000×
-8，-6，-4，-2,
0，2，4，6，8
气动量仪的检验分出厂检验和型式检验两种。7.1出厂检验
-15，-10，-5，0，
5，10，15
2000×
40，-30，-20，
10，0，10，20，
30，40
JB/T3760—2008
1000×
80，-40，20,0，
20，40，80
7.1.1出厂检验项目应包括5.1～5.4、表2中序号1～序号4和序号7～序号8，检验数量为100%。7.1.2出厂检验有一项不合格时，则视产品为不合格。7.2型式检验
7.2.1气动量仪的型式检验项目应包括表2规定的全部项目。7.2.2气动量仪的型式检验采用产品抽样的方法，样品数不少于三台。在下述情况之一时，应进行型式检验：
a）新产品定型鉴定或产品在转厂生产的试制定型鉴定时：b）定型产品在设计、工艺、材料有重大改变时；c）定型产品停产一年以上再生产时；d）定型产品连续生产两年以上时，每两年至少一次；e）国家质量监督部门提出要求时。7.2.3型式检验有一项不合格时，应加倍抽样，仍不合格时，型式检验不予通过。8标志、包装
8.1标志
8.1.1气动量仪上应标志：
a）制造厂厂名或注册商标；
b）名称和型号；
c）基本放大倍数；
d）供气压力；
e）产品制造日期及产品序号。
8.1.2气动量仪外包装的标志应符合GB/T191和GB/T6388的规定。8.2包装
8.2.1气动量仪的包装应符合GB/T4879和GB/T5048的规定，8.2.2气动量仪应具有符合GB/T14436规定的产品合格证和符合GB9969.1规定的使用说明书，以及装箱单。
