JB/T 4279.3-2008
基本信息
标准号： JB/T 4279.3-2008
中文名称：漆包绕组线试验仪器设备检定方法 第3部分：伸长试验仪
标准类别：机械行业标准(JB)
标准状态：现行
发布日期：2008-02-01
实施日期：2008-07-01
出版语种：简体中文
下载格式：.rar.pdf
下载大小：442274
标准分类号
标准ICS号：电气工程>>29.060电线和电缆
中标分类号：电工>>电工材料和通用零件>>K12带绝缘层电线
关联标准
替代情况：替代JB/T 4279.3-1994
出版信息
出版社：机械工业出版社
页数：6
标准价格：0.0 元
出版日期：2008-07-01
相关单位信息
起草单位：上海电缆研究所;湖南宇航科技实业有限公司
归口单位：全国电线电缆标准化技术委员会
发布部门：中华人民共和国国家发展和改革委员会
标准简介
本部分规定了漆包线伸长试验仪的验定项目与技术要求、检定用器具、检定方法和检定结果的处理。本部分适用于漆包线伸长试验仪的检定。 JB/T 4279.3-2008 漆包绕组线试验仪器设备检定方法 第3部分：伸长试验仪 JB/T4279.3-2008 标准下载解压密码：www.bzxz.net
标准图片预览
标准内容
ICS29.060
备案号：23101--2008

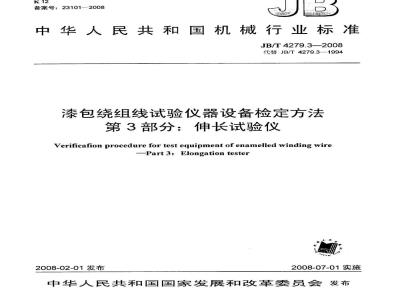

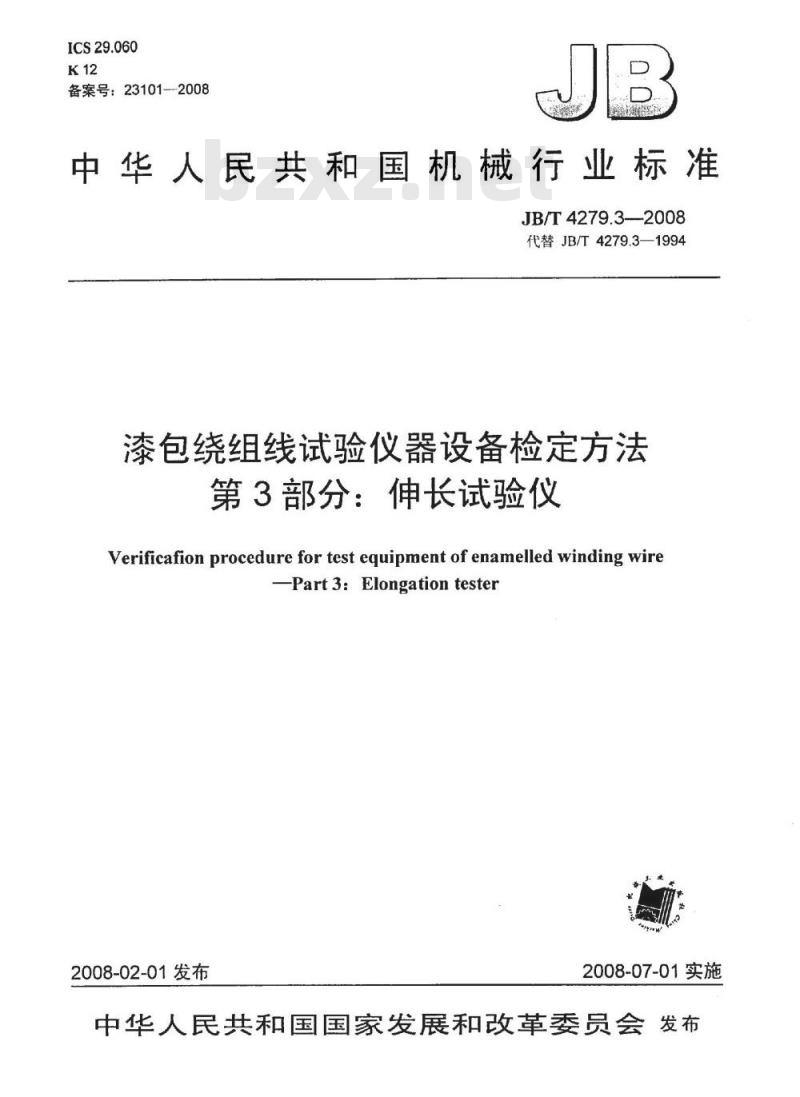

中华人民共和国机械行业标准
JB/T4279.3—2008
代替JB/T4279.3—1994
漆包绕组线试验仪器设备检定方法第3部分：伸长试验仪
Verificafion procedure for test equipment of enamelled winding wirePart3：Elongationtester
2008-02-01发布
2008-07-01实施
中华人民共和国国家发展和改革委员会发布前言
规范性引用文件..
检定项目与技术要求
检定用器具
检定方法，
5.1夹具起始距离的测量
活动夹具可移动距离的测量
5.3活动夹具移动速度的测量..
5.4检查夹具性能
5.5检查伸长率数字显示误差
6检定结果的处理，
JB/T4279.3-2008
JB/T4279.3-—2008

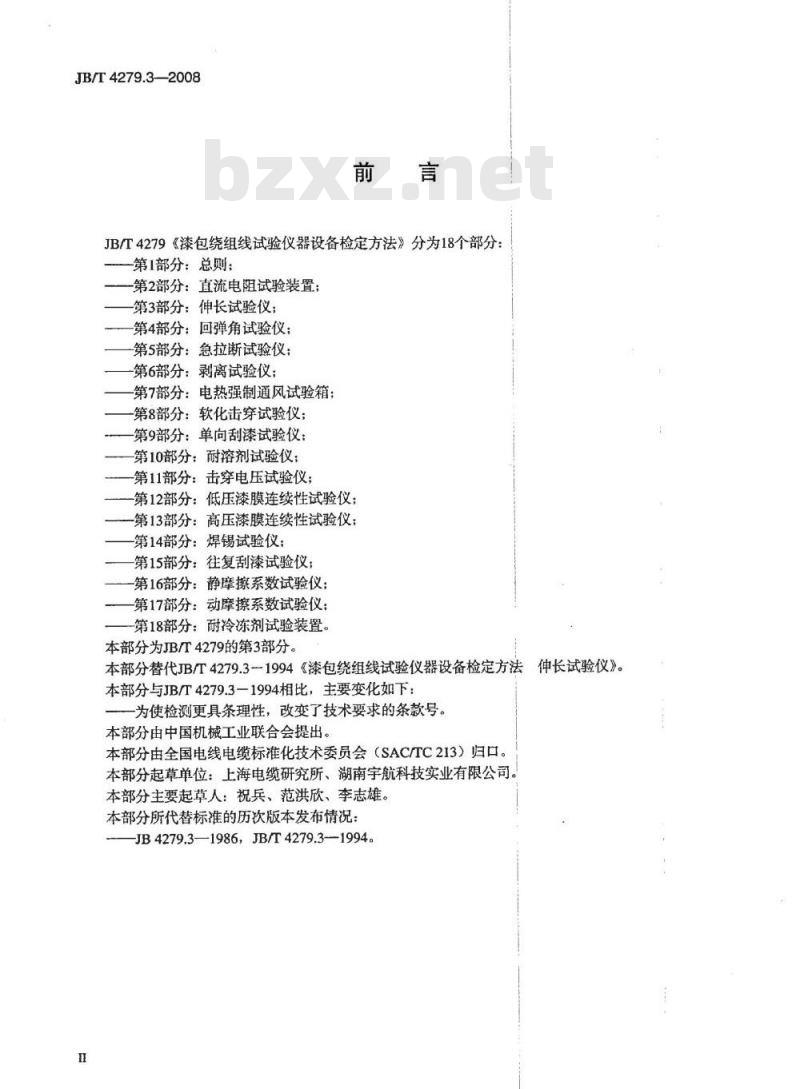

JB/T4279《漆包绕组线试验仪器设备检定方法》分为18个部分：第1部分：总则；
第2部分：直流电阻试验装置；
第3部分：伸长试验仪；
一第4部分：回弹角试验仪；
第5部分：急拉断试验仪；
第6部分：剥离试验仪；
第7部分：电热强制通风试验箱：第8部分：软化击穿试验仪；
第9部分：单向刮漆试验仪：
第10部分：耐溶剂试验仪；
-第11部分：击穿电压试验仪；
-第12部分：低压漆膜连续性试验仪：-第13部分：高压漆膜连续性试验仪：第14部分：焊锡试验仪；
第15部分：往复刮漆试验仪：
一第16部分：静摩擦系数试验仪；第17部分：动摩擦系数试验仪；一第18部分：耐冷冻剂试验装置。本部分为JB/T4279的第3部分。
本部分替代JB/T4279.31994《漆包绕组线试验仪器设备检定方法仲长试验仪》。本部分与JB/T4279.3一1994相比，主要变化如下：为使检测更具条理性，改变了技术要求的条款号。本部分由中国机械工业联合会提出。本部分由全国电线电缆标准化技术委员会（SAC/TC213）归口。本部分起草单位：上海电缆研究所、湖南宇航科技实业有限公司。本部分主要起草人：祝兵、范洪欣、李志雄。本部分所代替标准的历次版本发布情况：JB4279.3—1986，JB/T4279.3—1994。I

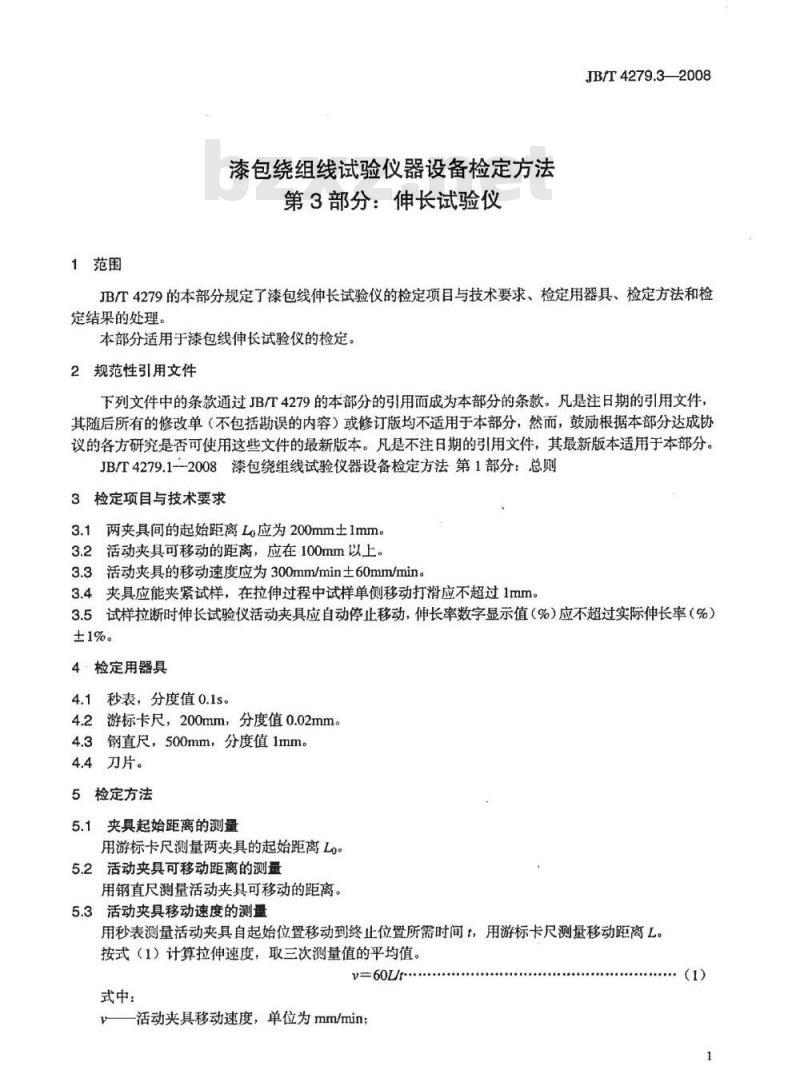

1范围
漆包绕组线试验仪器设备检定方法第3部分：伸长试验仪
JB/T4279.3—2008
JB/T4279的本部分规定了漆包线伸长试验仪的检定项目与技术要求、检定用器具、检定方法和检定结果的处理。
本部分适用于漆包线伸长试验仪的检定。2规范性引用文件
下列文件中的条款通过JB/T4279的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。JB/T4279.1--2008漆包绕组线试验仪器设备检定方法第1部分：总则3检定项目与技术要求
3.1两夹具间的起始距离L应为200mm士1mm。3.2活动夹具可移动的距离，应在100mm以上。3.3活动夹具的移动速度应为300mm/min土60mm/min。3.4夹具应能夹紧试样，在拉伸过程中试样单侧移动打滑应不超过1mm。3.5试样拉断时伸长试验仪活动夹具应自动停止移动，伸长率数字显示值（%）应不超过实际伸长率（%）±1%。
4·检定用器具
4.1秒表，分度值0.1s。
4.2游标卡尺，200mm，分度值0.02mm。4.3钢直尺，500mm，分度值1mm。4.4刀片。
5检定方法
夹具起始距离的测量
用游标卡尺测量两夹具的起始距离Lo。5.2活动夹具可移动距离的测量
用钢直尺测量活动夹具可移动的距离。5.3活动夹具移动速度的测量
用秒表测量活动夹具自起始位置移动到终止位置所需时间t，用游标卡尺测量移动距离L。按式（1）计算拉伸速度，取三次测量值的平均值。v=60t
式中：
活动夹具移动速度，单位为mm/min；（1）
JB/T4279.3—2008
L一活动夹具移动距离，单位为mm；拉伸时间，单位为S。

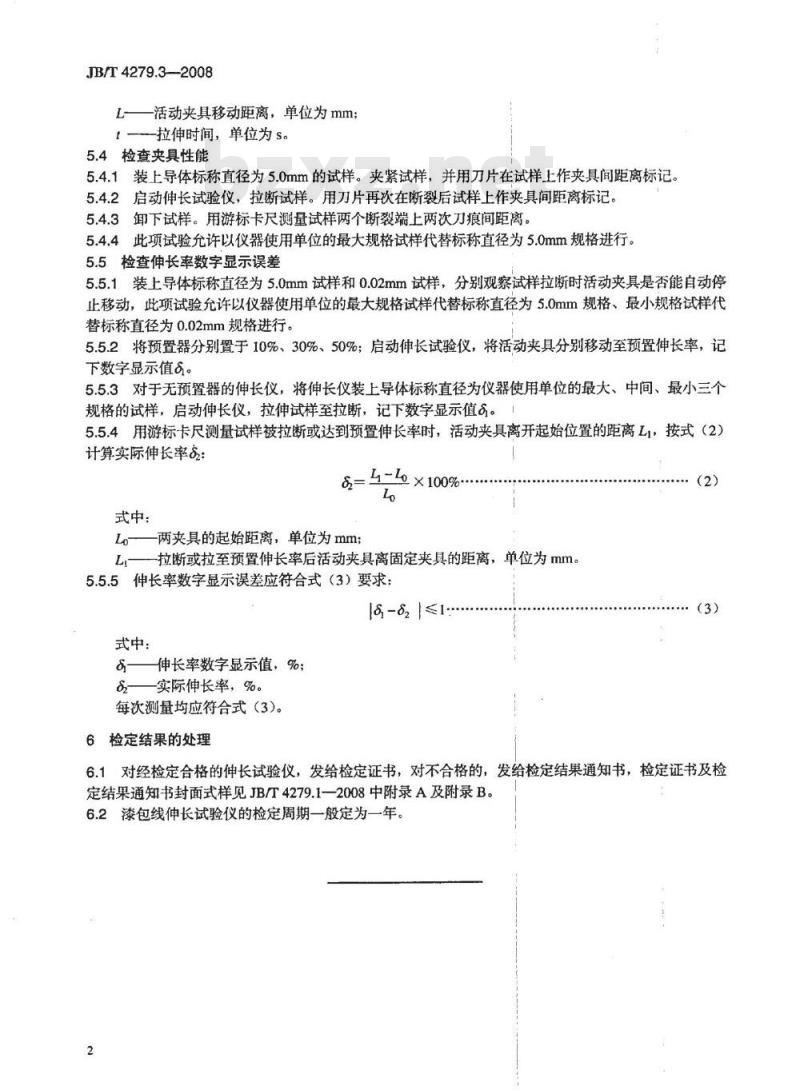

5.4检查夹具性能
5.4.1装上导体标称直径为5.0mm的试样。夹紧试样，并用刀片在试样上作夹具间距离标记。5.4.2启动伸长试验仪，拉断试样。用刀片再次在断裂后试样上作夹具间距离标记。5.4.3卸下试样。用游标卡尺测量试样两个断裂端上两次刀痕间距离。5.4.4此项试验允许以仪器使用单位的最大规格试样代替标称直径为5.0mm规格进行。5.5检查伸长率数字显示误差
5.5.1装上导体标称直径为5.0mm试样和0.02mm试样，分别观察试样拉断时活动夹具是否能自动停止移动，此项试验允许以仪器使用单位的最大规格试样代替标称直径为5.0mm规格、最小规格试样代替标称直径为0.02mm规格进行。5.5.2将预置器分别置于10%、30%、50%；启动伸长试验仪，将活动夹具分别移动至预置伸长率，记下数字显示值。
5.5.3对于无预置器的伸长仪，将伸长仪装上导体标称直径为仪器使用单位的最大、中间、最小三个规格的试样，启动伸长仪，拉伸试样至拉断，记下数字显示值。5.5.4用游标卡尺测量试样被拉断或达到预置伸长率时，活动夹具离开起始位置的距离L1，按式（2）计算实际伸长率6
8=×100%
式中：
Lo—两夹具的起始距离，单位为mm；一拉断或拉至预置伸长率后活动夹具离固定夹具的距离，单位为mm。L
5.5.5伸长率数字显示误差应符合式（3）要求[8-82≤1
式中：
8—伸长率数字显示值，%；
8——实际伸长率，%。
每次测量均应符合式（3）。
6检定结果的处理
6.1对经检定合格的伸长试验仪，发给检定证书，对不合格的，发给检定结果通知书，检定证书及检定结果通知书封面式样见JB/T4279.1—2008中附录A及附录B。6.2漆包线伸长试验仪的检定周期一般定为一年。2下载标准就来标准下载网
中华人民共和国
机械行业标准
漆包绕组线试验仪器设备检定方法第3部分：伸长试验仪
JB/T4279.3—2C08
机械工业出版社出版发行
北京市百万庄大街22号
邮政编码：100037
210mm×297mm：0.25印张·8千字2008年7月第1版第1次印精
书号：15111·9026
网址：http：//cmpbook.com编辑部电话：
（010）88379778
（010）88379693
直销中心电话：
封面无防伪标均为盗版
侵权必究
版权专有：
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
