JB/T 5211-2008
基本信息
标准号： JB/T 5211-2008
中文名称：阀门零部件 闸阀阀座
标准类别：机械行业标准(JB)
标准状态：现行
发布日期：2008-02-01
实施日期：2008-07-01
出版语种：简体中文
下载格式：.rar.pdf
下载大小：397780
标准分类号
标准ICS号：流体系统和通用件>>23.060阀门
中标分类号：机械>>通用零部件>>J16阀门
关联标准
替代情况：替代JB/T 5211-1991
出版信息
出版社：机械工业出版社
书号：15111·9112
页数：5页
标准价格：8.0 元
出版日期：2008-06-01
相关单位信息
起草人：张晓忠、王晓钧、刘晓春、曹耀华、张逸芳郑雪珍、张请双、邱晓来、杨恒、胡军
起草单位：保一集团有限公司;合肥通用机械研究院;安徽省屯溪高压阀门有限公司;上海良工阀门厂有限公司等
归口单位：全国阀门标准化技术委员会
提出单位：中国机械工业联合会
发布部门：中华人民共和国国家发展和改革委员会
标准简介
本标准规定了闸阀阀座的结构型式、尺寸和技术要求。 本标准适用于铜制闸阀。 JB/T 5211-2008 阀门零部件 闸阀阀座 JB/T5211-2008 标准下载解压密码：www.bzxz.net
标准图片预览
标准内容

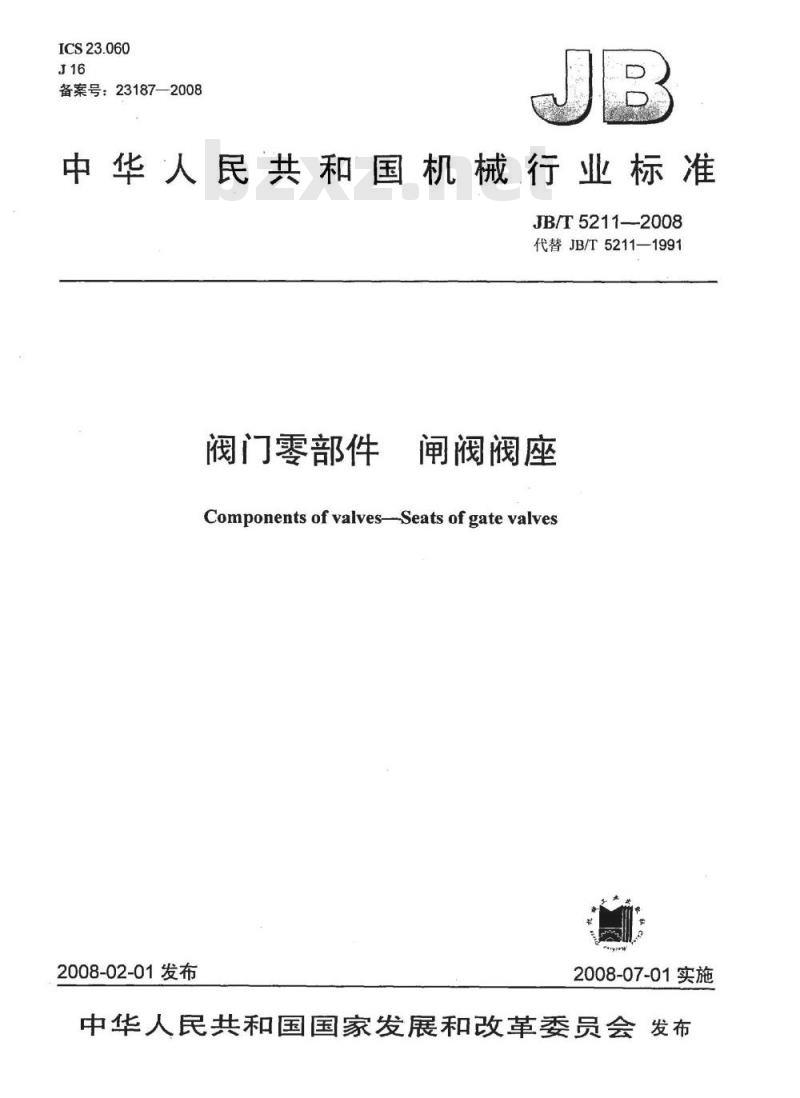

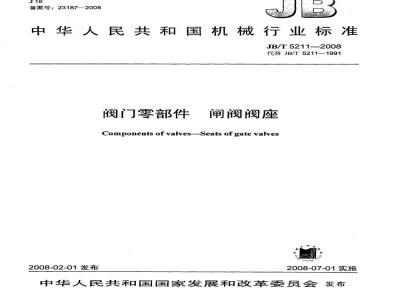

ICS23.060
备案号：23187—2008
中华人民共和国机械行业标准
JB/T5211—-2008
代替JB/T5211—1991
阀门零部件
闸阀阀座
Componentsof valvesSeatsof gatevalves2008-02-01发布
2008-07-01实施
中华人民共和国国家发展和改革委员会发布前言

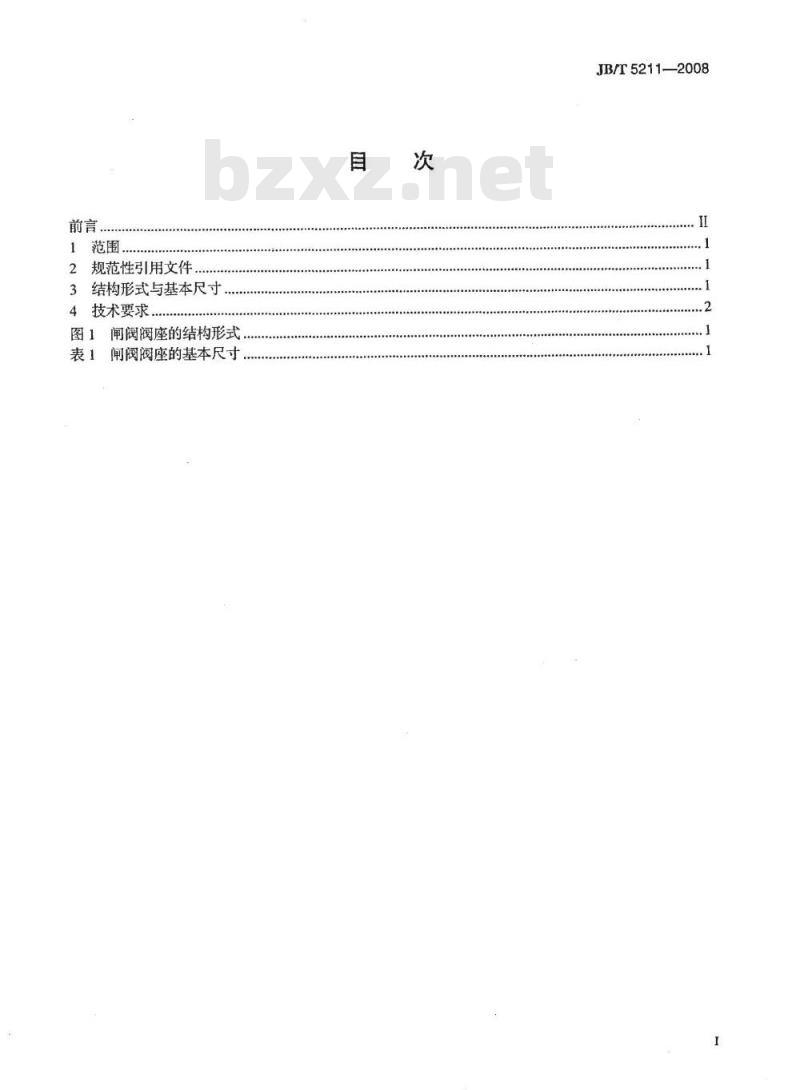

2规范性引用文件，
3结构形式与基本尺寸
4技术要求，
图1闸阀阀座的结构形式，
表1闸阀阀座的基本尺寸
JB/T5211—2008
JB/T5211—2008

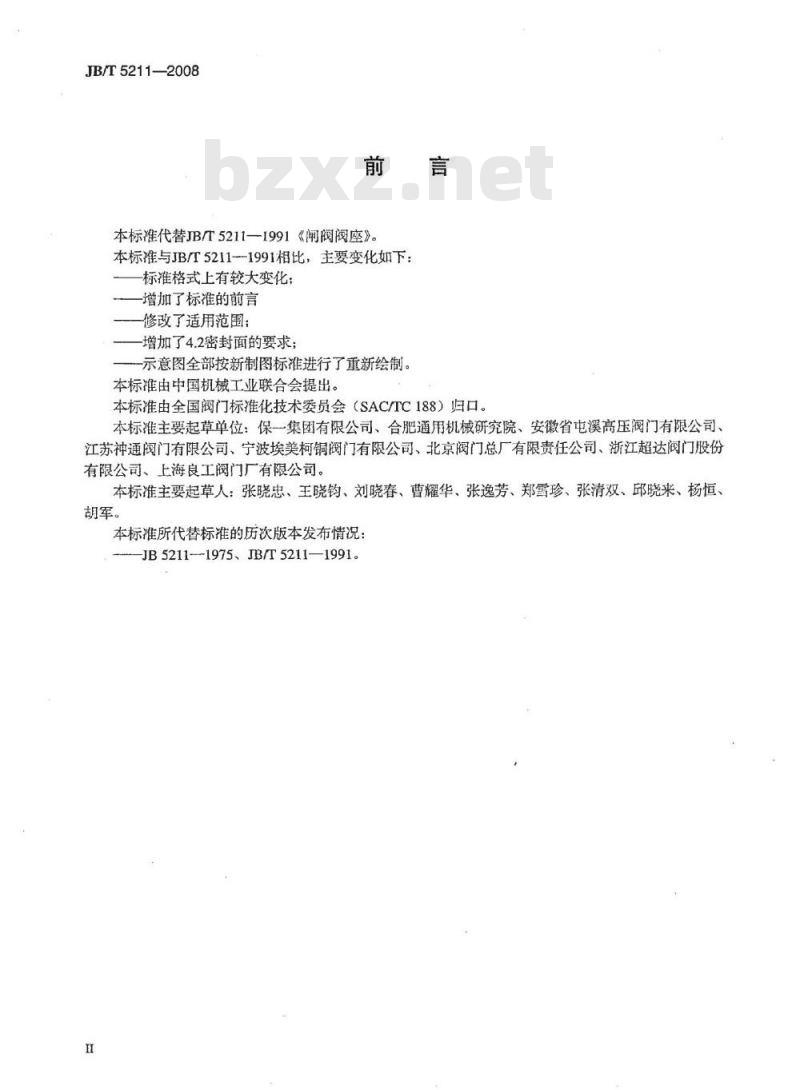

本标准代替JB/T5211—1991《闸阀阀座》。本标准与JB/T52111991相比，主要变化如下：标准格式上有较大变化
增加了标准的前言
修改了适用范围：
增加了4.2密封面的要求；
一示意图全部按新制图标准进行了重新绘制。本标准由中国机械工业联合会提出。本标准由全国阀门标准化技术委员会（SAC/TC188）归口。本标准主要起草单位：保一集团有限公司、合肥通用机械研究院、安徽省屯溪高压阀门有限公司江苏神通阀门有限公司、宁波埃美柯铜阀门有限公司、北京阀门总厂有限责任公司、浙江超达阀门股份有限公司、上海良工阀门厂有限公司。本标准主要起草人：张晓忠、王晓钧、刘晓春、曹耀华、张逸芳、郑雪珍、张清双、邱晓来、杨恒、胡军。
本标准所代替标准的历次版本发布情况：JB5211-1975、JB/T5211—1991。H

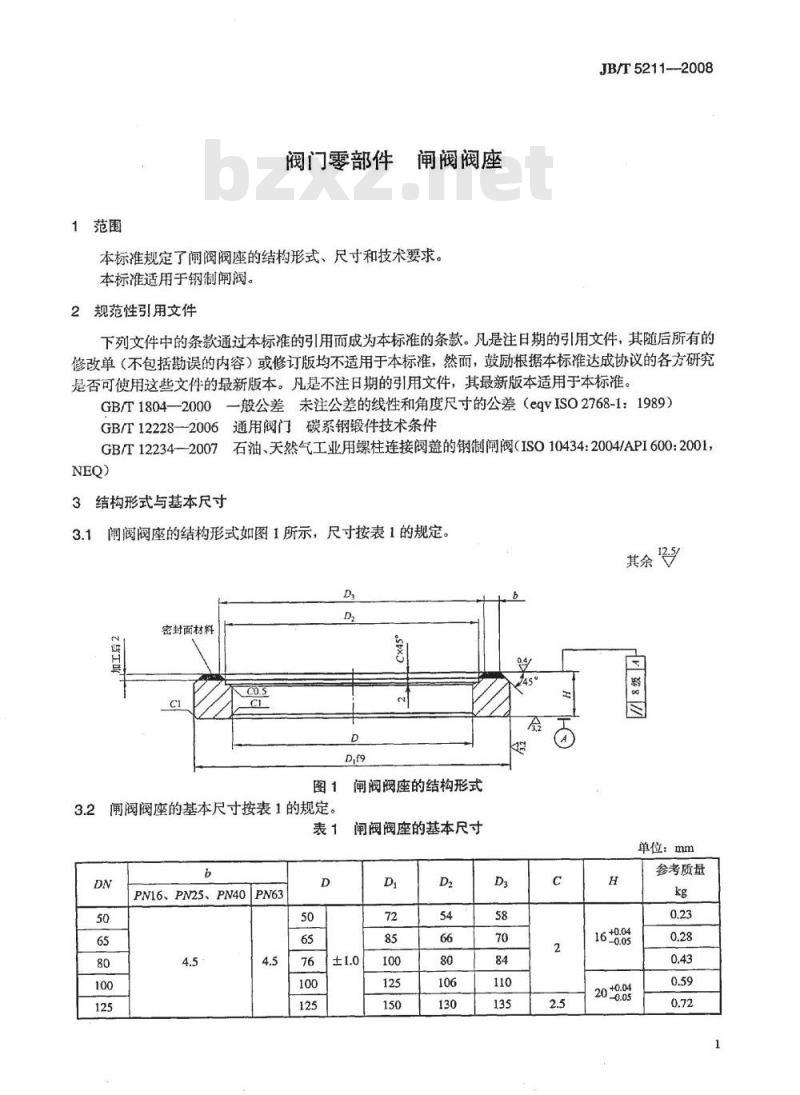

1范围
阀门零部件
闸阀阀座
本标准规定了闸阀阀座的结构形式、尺寸和技术要求。本标准适用于钢制闸阀。
2规范性引用文件
JB/T5211-2008
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T1804—2000一般公差未注公差的线性和角度尺寸的公差（eqvISO2768-1：1989）GB/T12228-2006通用阀门碳系钢锻件技术条件GB/T122342007石油、天然气工业用螺柱连接阀盖的钢制闸阀（ISO10434:2004/API600:2001，NEQ
3结构形式与基本尺寸
3.1闻阀阀座的结构形式如图1所示，尺寸按表1的规定。D3
密封面材料
3.2闸阀阀座的基本尺寸按表1的规定。表1
PN16、PN25、PN40PN63
闸阀阀座的结构形式
闸阀阀座的基本尺寸
单位：mm
参考质量
JB/T5211—2008
PN16、PN25、PN40PN63

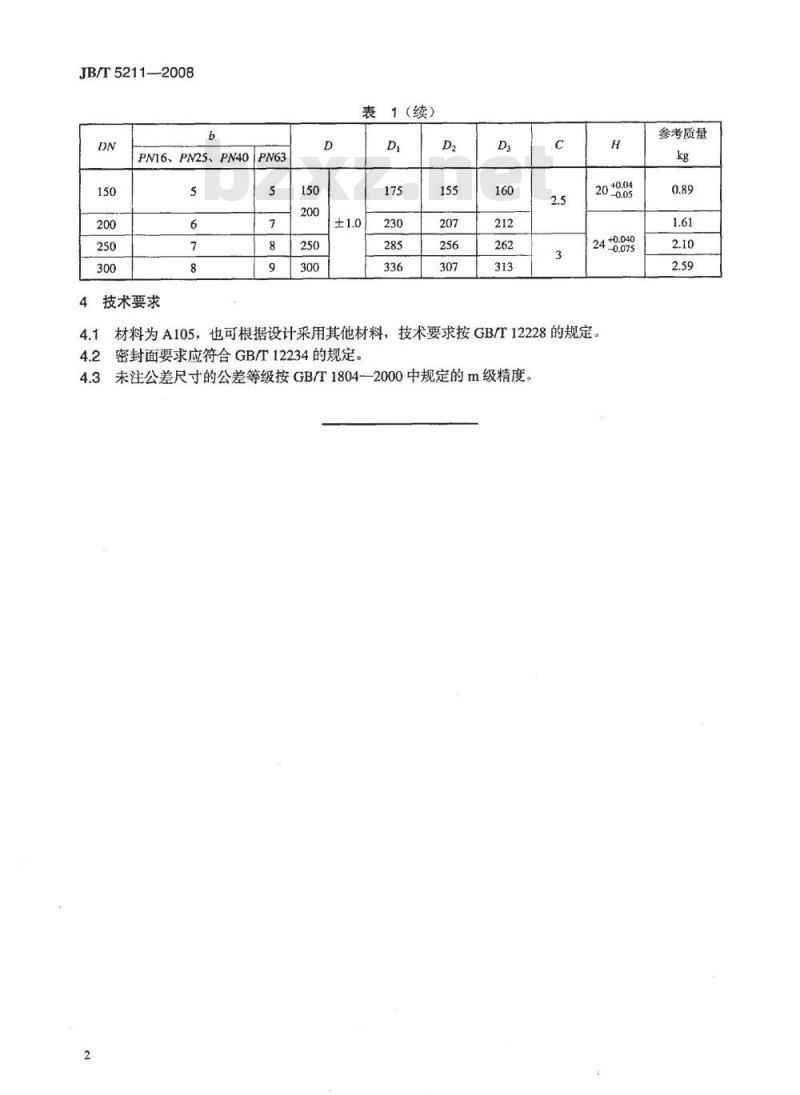

4技术要求
表1（续）
4.1材料为A105，也可根据设计采用其他材料，技术要求按GB/T12228的规定。4.2密封面要求应符合GB/T12234的规定。4.3未注公差尺寸的公差等级按GB/T1804—2000中规定的m级精度。2
参考质量
华人民共和
机械行业标准
阀门零部件闸阀阀座
JB/T5211—2008
机械工业出版社出版发行
北京市百万庄大街22号
邮政编码：100037此内容来自标准下载网
210mm×297mm?0.25印张·8千字2008年6月第1版第1次印刷
书号：151119112
网址：http://cmpbook.com编辑部电话：
（010）88379778
直销中心电话：
（010）88379693
封面无防伪标均为盗版
版权专有
侵权必究
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
