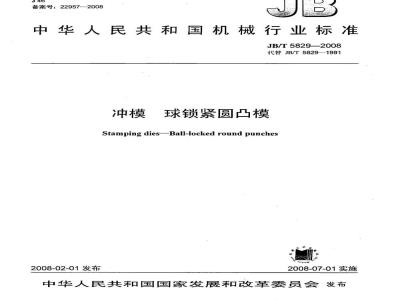

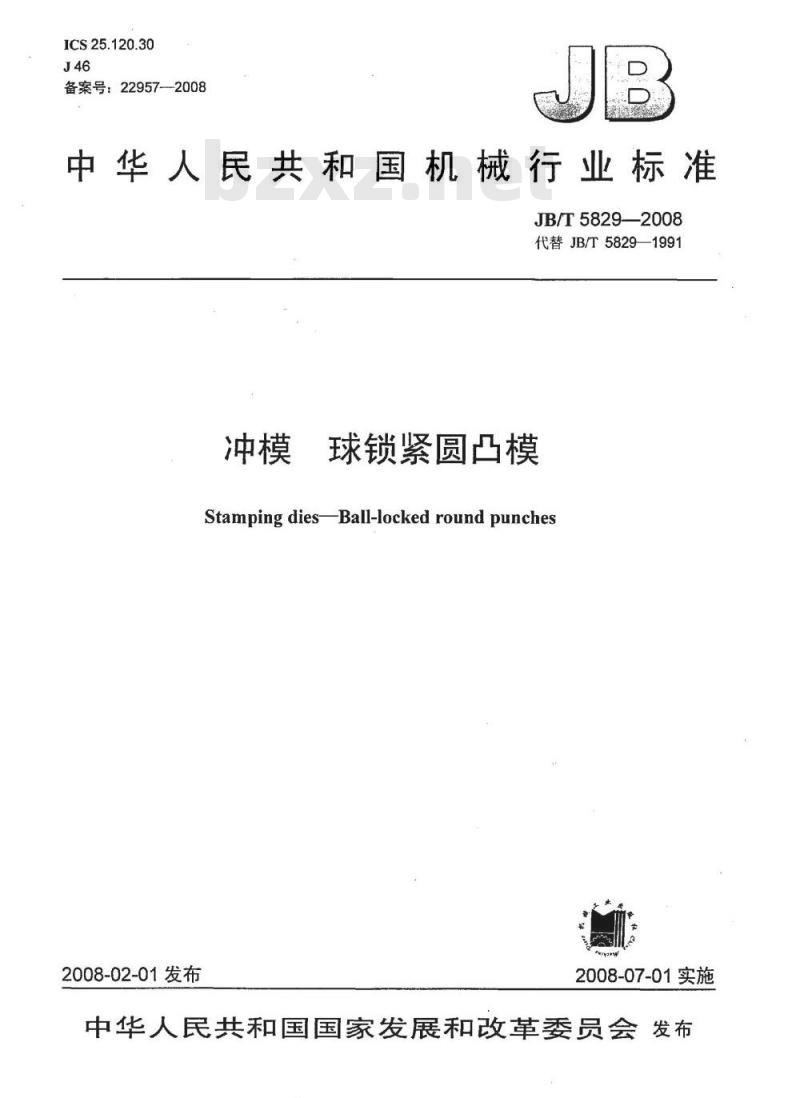

ICS25.120.30
备案号：229572008
中华人民共和国机械行业标准
JB/T5829—2008
代替JB/T5829—1991
冲模主
球锁紧圆凸模
StampingdiesBall-lockedroundpunches2008-02-01发布
2008-07-01实施
中华人民共和国国家发展和改革委员会发布前言

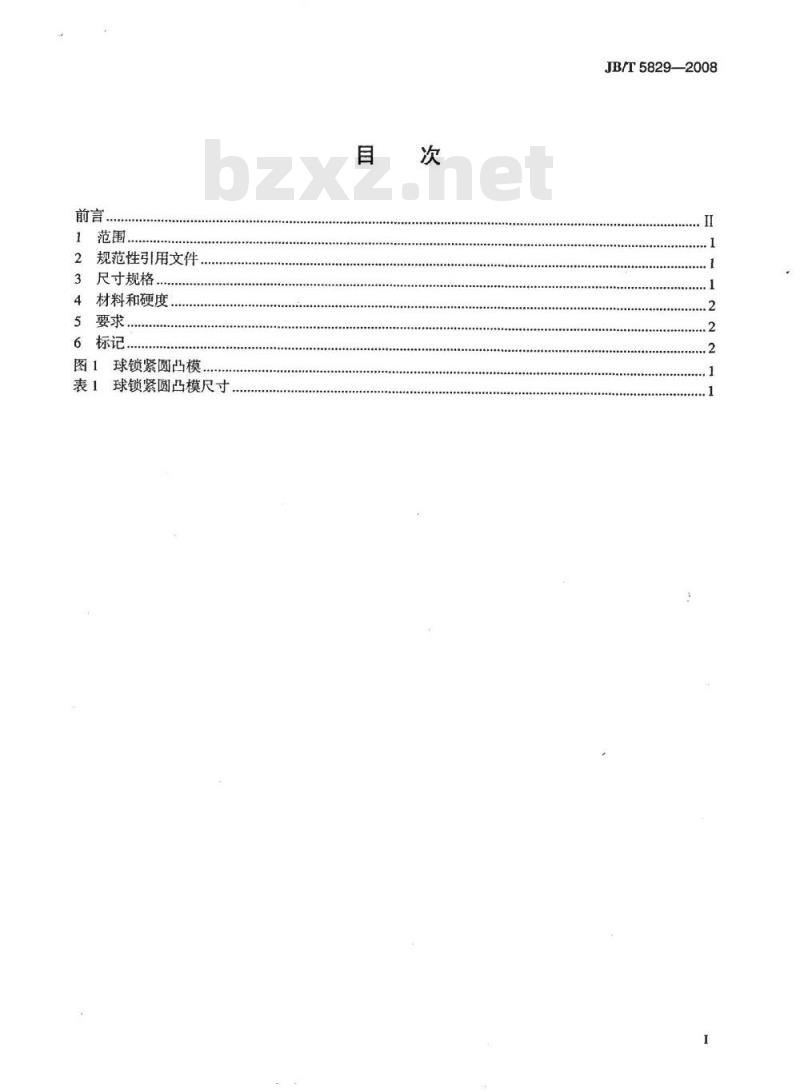

2规范性引用文件
3尺寸规格.
4材料和硬度
图1球锁紧圆凸模
表！球锁紧圆凸模尺寸..
JB/T5829—2008
JB/T5829—2008

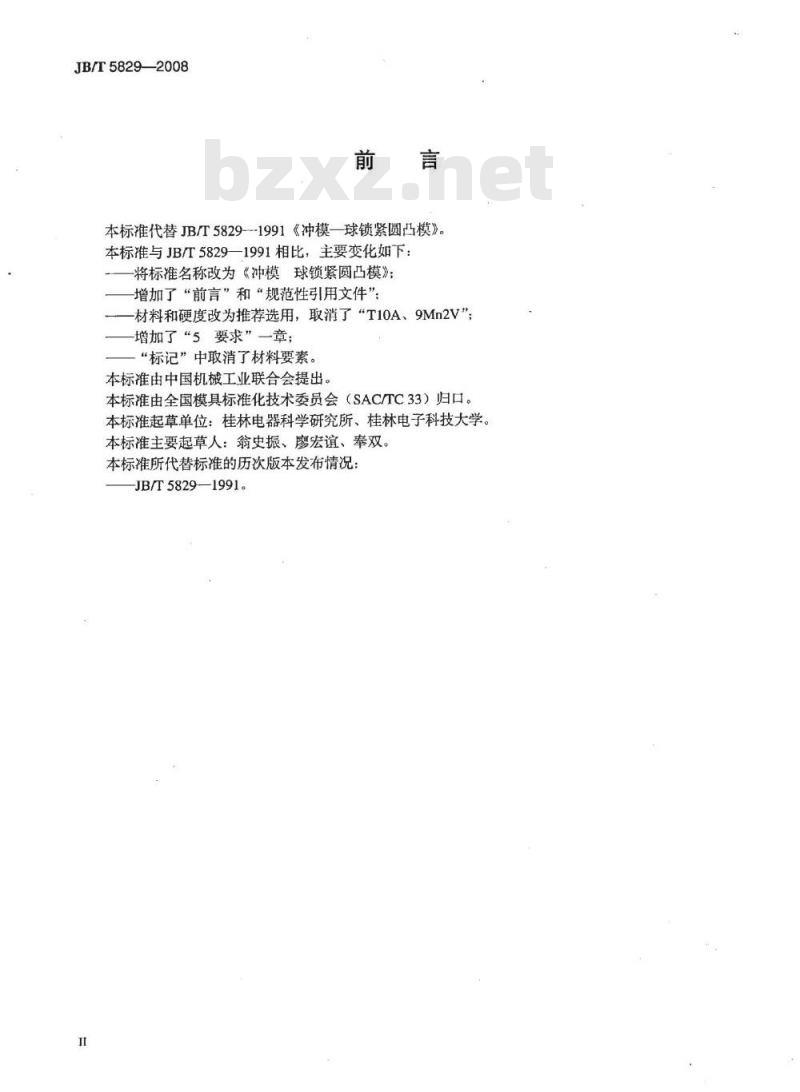

本标准代替JB/T5829-1991《冲模—球锁紧圆凸模》。本标准与JB/T5829—1991相比，主要变化如下：-将标准名称改为《冲模球锁紧圆凸模》；增加了“前言”和“规范性引用文件”；-材料和硬度改为推荐选用，取消了“T10A、9Mn2V”；增加了“5要求”一章；
“标记”中取消了材料要素。
本标准由中国机械工业联合会提出。本标准由全国模具标准化技术委员会（SAC/TC33）归口。本标准起草单位：桂林电器科学研究所、桂林电子科技大学。本标准主要起草人：翁史振、廖宏谊、奉双本标准所代替标准的历次版本发布情况：JB/T5829—1991。
1范围
冲模球锁紧圆凸模
本标准规定了球锁紧圆凸模的尺寸规格和公差。本标准适用于直径在6mm~22mm的球锁紧圆凸模本标准还给出了材料指南和硬度要求，并规定了球锁紧圆凸模的标记。2规范性引用文件
JB/T58292008
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。JB/T7653冲模零件技术条件

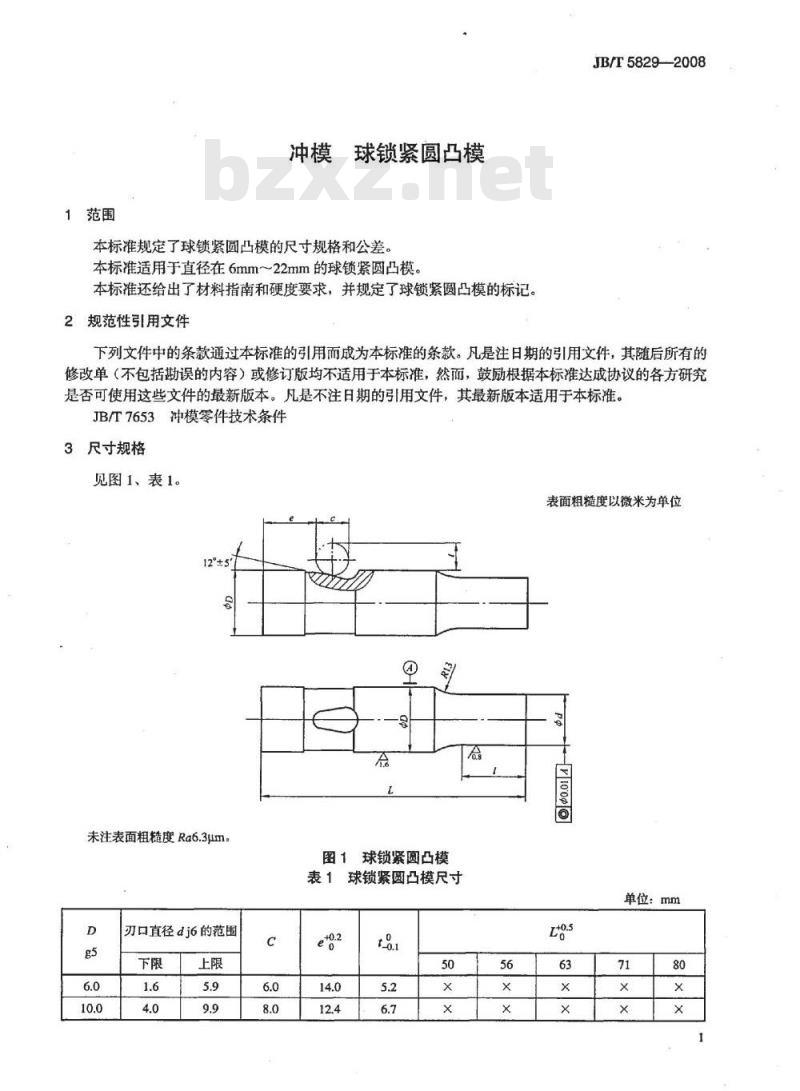

3尺寸规格
见图1、表1。
表面粗糙度以微米为单位此内容来自标准下载网
未注表面粗糙度Ra6.3μm。
图1球锁紧圆凸模
球锁紧圆凸模尺寸
刃口直径dj6的范围
单位：mm
JB/T5829--2008
刃口直径dj6的范围
注：刃口长度！由制造者自行选定。4

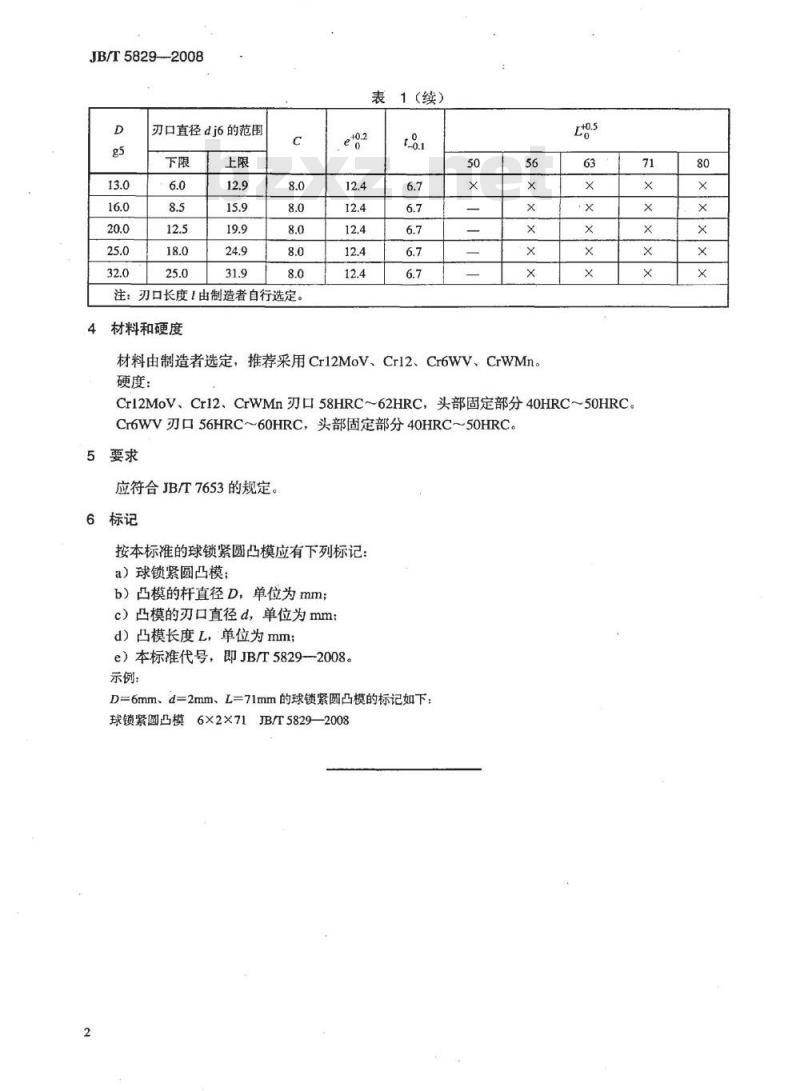

材料和硬度
