ICS 65.060.99
备案号：23023—2008
中华人民共和国机械行业标准
JB/T62732008
代替JB/T6273.1-1992
JB/T 6273.2—1992
农村小型饮水设备
Small drinking water equipment for rural areas2008-02-01发布
2008-07-01实施
中华人民共和国国家发展和改革委员会发布前，

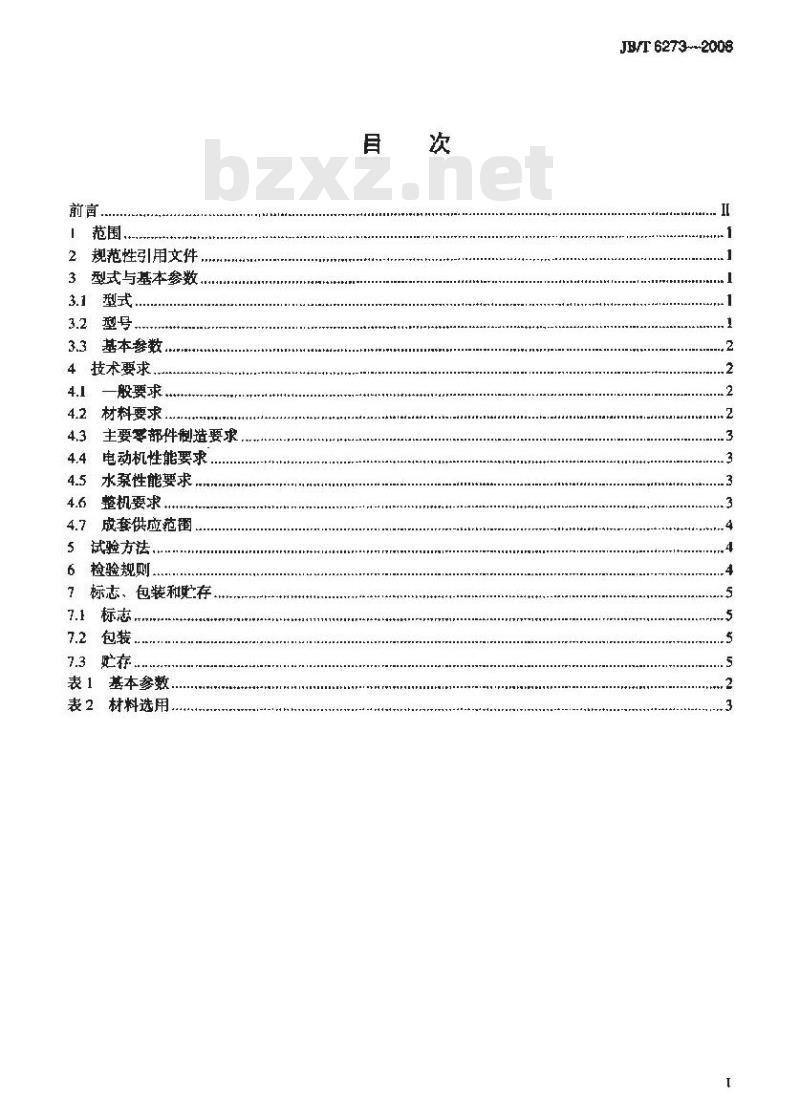

2规范性引用文件
3型式与基本参数
3.1型式.
3.2型号
3.3基本参数，
4技术要求.
4.1、一般要求。
4.2材料要求
4.3主要冬部件制造要求
4.4电动机性能要求
4.5水泵性能要求
整机要求
4.7成套供应范阖
试验方法
检验规则
标志、包装和忙存
7.1标志
7.2包装
7.3贮存
表1基本参数，
表2材料选用。
+31111PEIFAPA-+
JB/T 6273--2008
JB/T 6273--2008
本标准代替JB/T6273.1—1992《农村小型饮水设备型式与基本参数”和JB/T6273.2—1992《农村小型饮水设备技术条件》。
本标推与JB/T6273.1—1992和JB/T6273.2—1992相比，主要变化如[下：—将JB/T6273.1—1992和JB/T6273.2—1992合并为JB/T6273-—2008：对前言部分内容进行了调整：
删除了季部件制造精度要求：
删除质量保证期内容。
本标准由中国机械工业联合会提出。本标准由全国农业机械标准化技术委员会（SAC/TC201）归口。本标准负责起章单位：中国农业机械化科学研究院。本标准主要起草人：许安样。
本标准所代替标准的历次版本发布情况：JB/T 6273.1- 1992:
--JB/T 6273.2—1992。
+范围
农村小型饮水设备
JB/T 6273—2008
本标准规定了农村小型伙水设备的型式与参数、技术要求、试验方法、检验规则和标志、包装、贮存等。
本标准适用于电动机和水泵联成一体，提取井水的自动和非自动运行式饮水设备（以下简称饮水设备)。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款，凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然雨，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准：GB755--2000旋转电机定额和性能（idtIEC60034-1：1996）GB/T2828.1一2003计数抽样检验程序第1部分：按接受质量限（AQL）检索的遂批检验抽样计划（ISO2859-1：I999，DT)
水泵流量的测定方法
GB/T 3214—-2007:
GB/T 3216—2005
回转动力泵水力性能验收域验1级和2级（ISO9906：1999，MOD）GB/T5117--1995碳钢焊条（eqYANSIVAWSA5.1：1991）GB/T 5171--2002
小功率电动机通用技术条件
GB/T9239.1一2006机械振动：恒态（刚性）转子平-衡品质要求第1部分：规范与平衡允差的检验（ISO 1940-1:2003. IDT)
GB/T9651-1988单相异步电动机试验方法2潜水电泵试验方法
CB/T12785--2002
GB/T13006-1991
GB/T 13306—1991
JB/T 4735—1997
离心泵，混流泵、轴流泵汽蚀余量标牌
钢制焊接带压容器
JB/T6880.1—1993泵用灰铸铁件JB/T8092—2006小型潜水电泵
3型式与基本参数
3.1型式
3.1.1饮水设备分为两种型式：自动运行式和非自动行式。自动运行式由水泵、电动机、射流泵、乐力罐和自动控制系统组成。3.1.2
3.1.3非自动运行式出水泵，电动机和射流泵组成。3.1.4水泵按叶轮型式分为离心泵和旋涡式，3.1.5从水泵叶轮吸入口柔轴为逆时针方向旋转。3.1.6饮水设备的水系与电动机为向轴连接，3.2型号
3.2.1型号表示方法
JB/T6273--2008
3.2.2标记示例
配套泵为潜水泵用○表示，配套泵为其他泵时省略吸程、单位为而
自动运行式用乙表示，非自动运行式省略设备
自动运行式农村小型饮水设备，配套水泵为离心泵，吸程为15m，其标记为：SYBZ-[5QJB/T6273—2008
3.3基本参数
饮水设备的基本参数应符合表1的规定。表 1 基本参数
SYBZ-6
SYEZ-10
SYBZ-15
SYBZ-20
SYB-10
SYB-15
SYB-20
SYBZ-15Q
SYB-15Q
注：该吸程值尼潜水泵的扬程值。技术要求
4.1一般要求
吸程血
地面扬程
配套功率
4.1.1饮水设备应符含本标准要求，升按经规定程序批雅的图样及技术文件制造。4.1.2饮水设备在下列使用条件下应能连续正常运行：a）滤没深度不小下1m：
b）配水泵为潜水泵时水温不高F20℃，配其他水泵时水温不商于50℃：c）水中含体杂质的体积比不超过0.01%，粒度不大于0.2mm。4.1.3饮水设备在运行期间，电源电压和频率的变化应符合GB755的规定，最小适用并径
4.1.4压力罐的制造」必须持有国家质量监督捡验检疫总局发给的《力容器制造许可证》方可生产。4.2材料要求
4.2.1饮水设备与水接触的材料不得对水质有污势，4.2.2饮水设备的上要零部件推荐采用性能不低于表2中规定的材料制造，若采用其他材料时，需经过现场运转试验。
零件名称
豁封环
4.3主要零部件制造薯求
表 2 材料选用
零件名称
射流察体
压力管
4.3.1泵的铸件质量应符合JB/T6880.1的规定。JB/T 6273—2008
ZHMN58-2减HT200
4.3.2[正E力鳞的焊缝应均匀、无缺陷、表面平整、光滑，并符合IB/T4735的规定、所用焊条性能不低于GB/T5117-1995中T42-2的规定，4.3.3用警通碳钢制造的螺栓、螺母等零件应进行防腐防锈处理。4.3.4叶轮应作静平衡试验，静平衡品质等级为GB/T9239.1一2006中规定的G6.3级，静平衡允许的不平衡力矩应小于下式中的计算值：M-egG
M一—允许的不平衡力矩，单位为N·m;一叶轮的质量，单位为kg；
重力速度，单位为m/s2（按9.8/s计）许用质量偏心距：单位为m。
注：当计算的叶轮允许不平衡力矩小于0.03R时，则按0.03R计算，其中R为吐轮的半径4.3.5泵壳、射流泵体、喉管、压力魅等承受水压的季部件应进行1.5借压力但不低于0.25MPa的水正试验。试验用常温清水，持续至少5min，不得有渗透等现象4.3.6机械密封应能承受任磨损及机械冲击，其寿命应不低于4500h。在使用期间其泄澜量以24h计，不得大于2mL
4.3.7压力继电器的压力调整范围：起动压力为U.1MPa~0.12MPa，停机压力为.18MPa~0.21MPa在起动、停机压力范围内，继电器应动作灵活、可靠。4.4电动机性能要求
4.4.1配套潜水电动机的电气性能应符合JB/T8092的规定，其他电动机的电气性能应符合GBT5171的规定。
4.4.2配套电动机的绝缘等级为B级，当环境温度不超过40℃时，电动机的温升限值（电阻法）：对潜水电动机不超过25K，对其他电动机不超过80K，4.5水泵性能要求
4.5.1水泵的性能参数应符合表1的规定。4.5.2水泵流量、扬程的偏差应符合GB/T3216—2005中C级的规定。4.5.3水泵的汽蚀余量应符合GB/T[3006的规定，4.5.4水聚零部件止「定位的配合部位成采取密封措施：4.6整机要求
4.6.1对自动运行武饮水改备应能承变0.2MPa的压力试验，保持3min而无修透现象，4.6.2整机装配后，泵应转动均匀，无卡现象，叶轮的轴向案动量应符合设计要求，4.6.3表面应涂无萨装饰漆，非应平整、光亮、无污损、碰恢及裂痕等。4.6.4：整机运行试验底应除尽内腔积水。4.6.5饮水设备应配有过热或过电流保护装置，4.6.6饮水设务的引山电缆长度应不小5m，也可根据州需要配带，JB/T 6273—200B
4.6.7饮水设备在规定的使用条件下，首次故障前平均工作时间不少于2500h。4.6.8饮水设备在不符合农村卫生饮水有关规定的水源中使用时，应配有过滤和消毒装置。4.7成变供应范围
用户可根据需要订购下列成套供应范围内的全部或一部分，并应在订货单中说明：a）装配完整的饮水设备：
b）出水管、水噗：
c）工作管和吸水管：
d）管路联接件：
e）电线及保护装置；
f）必需的易损件：wwW.bzxz.Net
g）必要的安装与维修工具。
5试验方法
饮水设备应按GB/T3214、GB/T3216、GB/T12785和GB/T9651的规定进行试验。6检验规则
6.1饮水设备必须经制造厂质量检验部门检验合格，并附有产品质量合格证方可出厂。6.2捡验分出厂检验和型式检验。6.2.1出厂检验
每套饮水设备必须经过出厂检验，检验的项目为：a）外观及运转情况检查：
b）联接尺寸检查：
C）配套件完整性检查
d）电动机绕组对机充冷态绝缘电阻的谢量：e）压力开关工作压力的测定，
[) 整机耐压力试验,
型式试验
6.2.2.1凡遇下列情况之一时，必须进行型式检验）经鉴定定型后制造厂第一次生产时或转厂生产时b）当设计，工艺或材料等方面有较大改变，足以引起产品的性能等变化时；c）批量生产的产品定期抽试，其抽样时间至少每年一次（可靠性试验3年～5年抽做-一次，每次至少抽三台试验：
d）产品长期停产后恢复生产时
e）国家质量监督机构提出进行型式检验的要求时。型式检验的项目
出厂检验的全部项目：
电动机电流、动率的测定；
电动机转差的测定
电动机温升的测定：
水浆流量、吸程和扬程的测定：e)
流经饮水设备的水质的谢定：
整机可靠性试验。
JB/T 6273—2008
6.3用户有权按本标准对产品进行抽样检验，抽样方案和判定原则按GB/T2828.1的规定，检验由供需双方商定
7标志、包装和贮存
7.1标志
7.1.1饮水设备应在明显位置固定永久性的产品标牌，标牌应符合GB/T13306的规定，并应包括如下内容：
注）制造厂名称；
b）产品名称；
）产品耀号：
d）额定转速，单位为r/min：
e）额定功率，单位为W;
f）额定电乐，单位为V：
g）额定电流，单位为A：
h）相数：
i）额定流量，单位为m/h：
j）吸程，单位为m:
k）地面扬程，单位为m：
1）题率，单位为Hz
m）整机重量，单位为kg；
n）外形尺寸（长×宽×高），单位为mXmXm:o）出厂编号：
P）产品执行标准编号。
7.1.2饮水设备壳体上应有接地螺钉和接地标志，其标志应在设备使用期内不易磨损7.1.3饮水设备的泵壳体或泵盖的明显部位应有转向标志，7.2包装
7.2.1产品包装应保证在正常搬运过程中不致碰伤和损坏，可根据用户要求供需双方协定包装要求。7.2.2产品包装箱外的文字和标记应清楚、整齐，内容如下：a）发货站及制造广名称；
b）收货站及收货单位名称：
c）产品型号、名称及出厂编号：d）产品净重及连同包装箱的毛重，单位为kg：e）不允许倒置等标志：
f）包装箱尺寸（长×宽×高）。7.2.3产品包装箱内应附着下列技术资料，并封装在不透水的塑料袋内：a）装箱单：
b）产品合格证：
c）产品安装便用说明书，
7.3购存
7.3.1产品存放处应干燥通风，并防止锈蚀和损坏，7.3.2产品在露天存放时应有防雨、防晒设施5
