ICS01.040.21-53.040.10
备案号：23297—2008

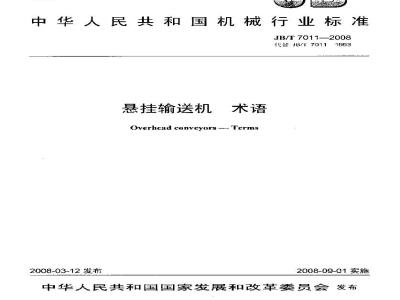

中华人民共和国机械行业标准
JB/T70112008
代替JB门70111993
悬挂输送机
Overhead conveyorsTerms
2008-03-12 发布
2008-09-01实施
中华人民共和国国家发展和改革委员会发布前言
悬挂输送机类型
3主要参数
-般概念
5通用零部件
6通用悬挂输送机零部件
积式悬挂输送机掌部件
8拖式悬挂输送机零部件
单轨小车悬挂输送机零部件
中文索引.…
英文索
JB/T 70112008
本标推代替JB/T7011—1993《挂输送机术语》。本标推与JB/T7011—1993相比，技术内容改变如下：JB/T7011-2008
将2.4单轨小车悬挂输送机monorailsystem；automatedmoncrail改为joverheadelectricalmonorailconveyors.
本标准由中国机械工业联合会提出。本标准由北京起重运输机械研究所归口。本标准起草单位：北京起重运输机械研究所。本标准王要起草人：梁宗忠、贾跃芳、张继功、张静祥。本标准所代替的历次版本发布情况：-JB/T 7011—1993。
悬挂输送机术语
JB/T 7011--2008
本标准规定了悬挂输送机类型，十要参数、一般概念，通用零部件科通用悬挂输送机、积放式悬挂输送机、拖式忌挂输送机、单轨小车悬挂输送机零部件的术语。本标准适用于各种链式感挂输送机、单轨小车悬挂输送机、钢丝绳牵引的悬挂输送机及地面链式输送机
2悬挂输送机类型
通用悬挂输送机overheadtrolleyconyeyor牵引件携帮载荷没空间轨道连续运衍的输送机，见图！，图1
积放式悬挂输送机power&freeoverheadconveyor承载小车支承在承载轨上，由牵引件上的推杆推动其运行的输送机，见搁2，图2
拖式最挂输送机overheadtowconveyor由空间轨道上的弃引件案引地面上载重小车运行的输送机，见图3。JB/T7011—2008
单轨小车墨挂输送机overheadelectricalmonoralconveyor由导电轨供电，承载小车在轨道上能自动运行的输送机，见图4。3主要参数
滑架小车极限裁荷trolley ultmate load在水平轨道上，滑架小车在静止状态时的最大承载力，3.2
滑架小车许用载荷trolleycarryingcapacity3.3
与使用条件相应的滑架小车容许承载力。牵引链极限拉伸裁荷chainultimatetensileload牵引链所能承受的最大拉力，
链象许用拉力
chain allowable tension
与使用条件相适应的链条容许拉力。链象量大拉力
chain maximum tersion
在输送机线路上最大张力点处的链条拉力。链条初拉力chainpreliminarytension为保证驱动装置与牵引件的正确啮合所需的初始拉力。许用驱动力allowabiedriveforce驱动装置对牵引件的容许作用力。极限驱动力ultimatedriveforce驱动装置对牵引件的最大作用力。牵引链节距chainpitch
双铰链：合节距、
可拆链：链片节距，
啮合节距 engaged pitch
牵引件与驱动件（链轮、驱动链）相啮合的节距。3.11
负载滑架间距loadtrolleyspacing承载浒架小车之间的距离。
空裁载滑架间距trolleyspacing支撑牵引件的滑架小车之间的距离。3.13
垂直弯曲半径
yertical curve radius
JB/T7011—2008
轨道在垂直平面内的弯曲半径。通用悬挂输送机指到轨底，积放式悬挂输送机指到承裁轨底3.14
水乎弯曲半径
horizontal turn radins
轨道中心线在水平面内的弯曲半径。3.15
轨道倾斜角度trackinclineangle轨道倾斜段与水平面的夹角。
输送机长度
conveyorlength
输送机轨道展开总长度。
拉履行程
take-up travel; tension travel拉紧装置中活动架的移动距离。3.18
输送机运行速度
conveyor speed
输送机牵引件运行速度。
轨道标高
5frack elevation
JB/T7011—2008
通用悬挂摘送机从地平面至轨道顶面的高度，积放式悬挂输送机：从地平面至承载轨底面的高度。3.20
轨道支撑跨度tracksupportspan直线轨道段相邻安装支撑点的距离，3.21
轨道挠度track deflection
在额定负载运行情况下轨道最大挠度。4一般概念
输送机系统conveyorsystem
由一条或几条相互关联的输送机组成的系统。4.2
平面输送系统
uniplane systern
输送机线路在同一水平面内。
multiplane system
空间输送系统
输送机线路不在同一平面内：
垂直转弯vertical curve
线路在铅垂面内的转弯。
水平转弯horizontalturn
线路在水平面内的转弯。
愿带驱动（直线驱动）
由屉带链驱动牵引链。
链轮驱动（角驱动）
caterpillar drive
sprocket drive
由链轮或滑轮驱动牵引链。
多机驱动multipledrive
由两个或两个以上的驱动装置驱动间一条牵引链。4.9
鹏行现象chain speed pulsation输送机逐行时速度出现不均匀的现象。4.10
整机开动率 availability rate在根定的工作时间内，设备开动时间所占比例，开动率=
输送机累计开动时间（h）
输送机累计开动时间（h）十累计故障修理时间（h）X100
5通用零部件bZxz.net
轨道track
组成输送机线路，小车与链条在其匕运行的刚性承载件。5.1.1
直轨 straight track
直线轨道。
水平弯轨
horizontal turn track
水平-平面内的弯曲轨道。
垂直弯轨
yertical curve section
垂直平面内的弯曲轨道
上拱弯轨
upper vertlcal curve
在弦线以上的垂直弯轨。
下挠弯轨lowerverticalcurve
在弦线以下的垂直弯轨。
伸缩接头expansionjoint
环境温度变化时，允许轨道自由伸缩的部件，5.2
牵引件towelement
带动小车和载荷沿轨道连续运行的构件。5.2.1
可拆链rivetlesschain
不用工具可以拆卸的链条。
外链片side link
外侧链片。
内链片
center link
内侧链片。
销轴pin
连接内外链片的销。
双铰接链universal link chain利用中间节实现在不平和垂直两个方向自由曲折的链条5.2.2.1
链片ink
链条中承受拉力的主要构件。
JB/T 7011-2008
JB/T 7011—2008
中间节 universal joint
连接水平和垂直链片的双铰构性。5.2.2.3
滚轮wheel
双铰链中的行走轮及导向轮的统称，5.3
驱动装置drive unit
驱动牵引件运行的动力装置
腹带驱动装置
caterpillar drive unit
以履带链作为驱动件的驱动装置。5.3.1.1
机架drive frane
电动机、减速器等动力部件的安装架。5.3.1.2
驱动链drivechain
驱动牵引链运行的主动链条。
驱动链轮drive sprDeket
与牵引链或驱动链相啮合并驱动其行的主动链轮。5.3.1.4
驱动轴drive shaft
固定驱动链轮的轴。
拉紧链轮take-upsprocket
支撑并拉紧驱动链的链轮。
驱动拨爪rivedog
驱动链上与牵引链相嗜合并带动其运行的构件。5.3.1.7
支撑轨back-upbar
支撑驱动链并调整驱动拨瓜与牵引链啮合尺寸的构件。5.3.1.8
滋子排back-uprollers
保证牵引链在正确运行位置的滚子组5.3.1.9
滚子rollen
以固定轴支撑的圆柱形滚动体。5.3.2
链轮驱动装置
sprocket drive unit
由链轮直接驱动牵引链的驱动装置。5.3.3
驱动拉装置sprocketdrivewithtake-upwnit带有拉紧机构的链轮驱动装置。拉紧装置take-up unit：tension unit使牵引件处拉紧状态，保证驱动件与牵引件正确啮合的装置。5.4.1
螺杆拉紧装覆screw take-up unit调整螺托使牵引件处于拉紧状态的装置。5.4.2
弹鳞拉袋装置spring take-up unit以弹簧力使牵引件处于拉紧状态的装置。5.4.3
重锤拉紧装置
I counter weighted take-up aunit以重锤的重力使牵引件处于拉紧状态的装置，5.4.4
气动拉紧装置air-operatedtake-upunit以气缸推（拉）力使牵引件处于拉紧状态的装置，5.4.5
气动液压拉紧装置ir-hydraulictake-upunit以气压转为液压，利压缸推（拉）力使牵引件处于拉状态的装置。5.5
回转装置horizontalturnunit
实现线路水平转向的装置。
链轮回转装置sprocketturnunit以链轮支摔牵引链实现水平转向的装置，5.5.2
traction wheel turn uait
光轮回转装置
以光轮支撑牵引链实现水平转向的装置5.5.3
滚子回转装置rollerturmunit
以溶子组支撑牵引链实现水平转向的装置，5.6
JB/T 7011--2008
捕捉器safety device for vertical curves当牵引件意外破断时，在倾斜段上及时卡住运动部件，使之不能高速下滑的安全装置。5.6.1
上坡捕捉器anti-backupdevice
安装在上玻段的捕捉器。
下坡捕捉器anti-runawaydevice安装在下坡段的捕捉器。
护网guard met
JB/T7011—2008
输送机通过操作者或设备上方时，防止重物意外掉落的安仓装置。6通用悬挂输送机零部件
负裁滑架Joadtrolley
承受载荷的滑架小车。
小车架bracket
滑架小车的基础椅件。
滑架轮trolleywheel
滑架小车支撑轮。
组合滑架linkuploadtrofleys
两个负载滑架连在一起，用以联合承载。6.2.1
承载梁loadbar
组合滑架中的直接承载件。
空裁滑架chainsupporttrolley
支撑牵引件，防止过度下垂而影响正常.L作的滑架小车。7积放式悬挂输送机部件
牵引轨power track
滑架小车运行的轨道。
承载轨free track
承载小车运行的轨道。
载货小车load carrier
携带输送物品在承裁轨道上运行的小车。7.3.1
单车singletrolley carrier
独立承受裁荷并具有积敬功能的小车。7.3.1.1
车体carrier bracket
小车主体结构。
题板bracketjaw
小车积放时用以定位的机构。
承载轮loadwheel
在承载轨上用以支撑小车运行的轮子，7.3.1.4
导向轮 side guide roller
在承载轨上用以小车导向的轮子，7.3.1.5
拨瓜dog
推杆与之啮合推动小车运行的机构，7.3.1.6
伸缩拨爪
retractable dog
推杆与之啮合推动小车运行的可升降的构件。7.3.1.7
反向拨爪holdbackdog
防止小车超越推杆的构件，
复式小车multiple trolley carriers由两部或多部小车组成的联介承载车组，7.3.2.1
前车 front trolley carrier
复式小车的最前部车。
后车 trailing trolley carrier复式小车的最后一·部车
中车 intermediate trolley carrier复式小车由三部或多部车组成时，除前、后车外的小车。7.3.2.3.1
属板cam tail
JB/T 7011 -2008
小车停止运行时，用以抬起接着而来的小车的前铲，继而使其仲缩拨不与推杆脱离哒合，小车处于积放状态，
推越拨及push across dog
复式小车进出道岔时，与推杆啮合，使小车越过死区的机构。7.3.2.5
连系杆 link bar
复式小车中连结两车但不承受载荷的构件7.4
推杆pushdog
链条上用以推动前车的构件。
翻推杆Seconddog
链条1用以推动中车或后车越过死区的构件7.6
track switch
