JB/T 7648.3-2008
基本信息
标准号： JB/T 7648.3-2008
中文名称：冲模侧刃和导料装置 第3部分：B型侧刃挡块
标准类别：机械行业标准(JB)
标准状态：现行
发布日期：2008-02-01
实施日期：2008-07-01
出版语种：简体中文
下载格式：.rar.pdf
下载大小：134826
标准分类号
标准ICS号：机械制造>>无屑加工设备>>25.120.30模制设备和铸造设备
中标分类号：机械>>工艺装备>>J46模具
关联标准
替代情况：替代JB/T 7648.3-1994
出版信息
出版社：机械工业出版社
书号：15111·8918
页数：5页
标准价格：8.0 元
出版日期：2008-06-01
相关单位信息
起草人：翁史振、廖宏谊、奉双
起草单位：桂林电器科学研究所;桂林电子科技大学
归口单位：全国模具标委会
提出单位：中国机械工业联合会
发布部门：中华人民共和国国家发展和改革委员会
标准简介
本部分规定了冲模B型侧刃挡块的尺寸规格和标记。 本部分适用于冲模冲模B型侧刃挡块。 JB/T 7648.3-2008 冲模侧刃和导料装置 第3部分：B型侧刃挡块 JB/T7648.3-2008 标准下载解压密码：www.bzxz.net
标准图片预览
标准内容

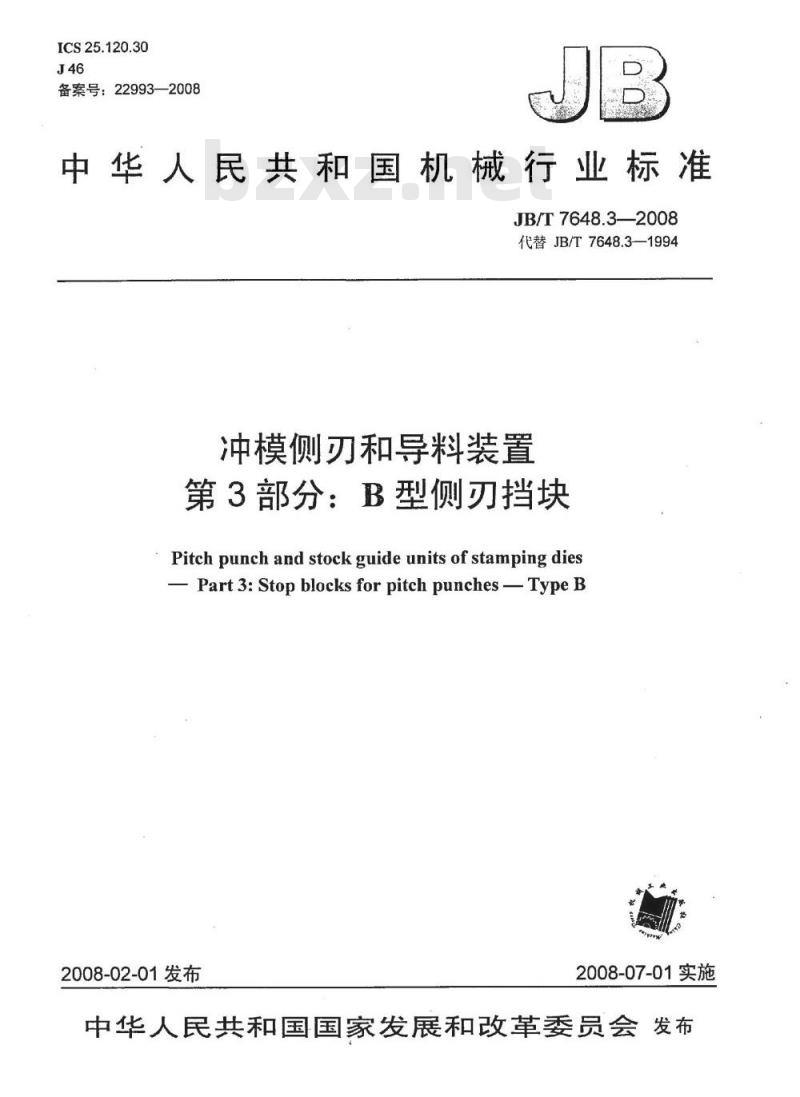

ICS25.120.30
备案号：22993—2008

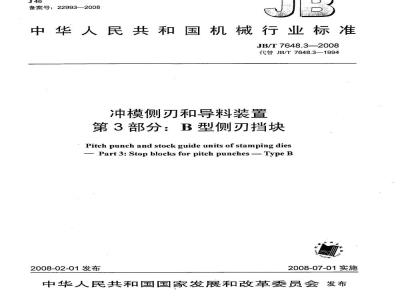

中华人民共和国机械行业标准
JB/T7648.3—2008
代替JB/T7648.3—1994
冲模侧刃和导料装置
第3部分：B型侧刃挡块
Pitch punch and stock guide units of stamping dies-Part3:Stopblocks for pitch punchesTypeB2008-02-01发布
2008-07-01实施
中华人民共和国国家发展和改革委员会发布前言.

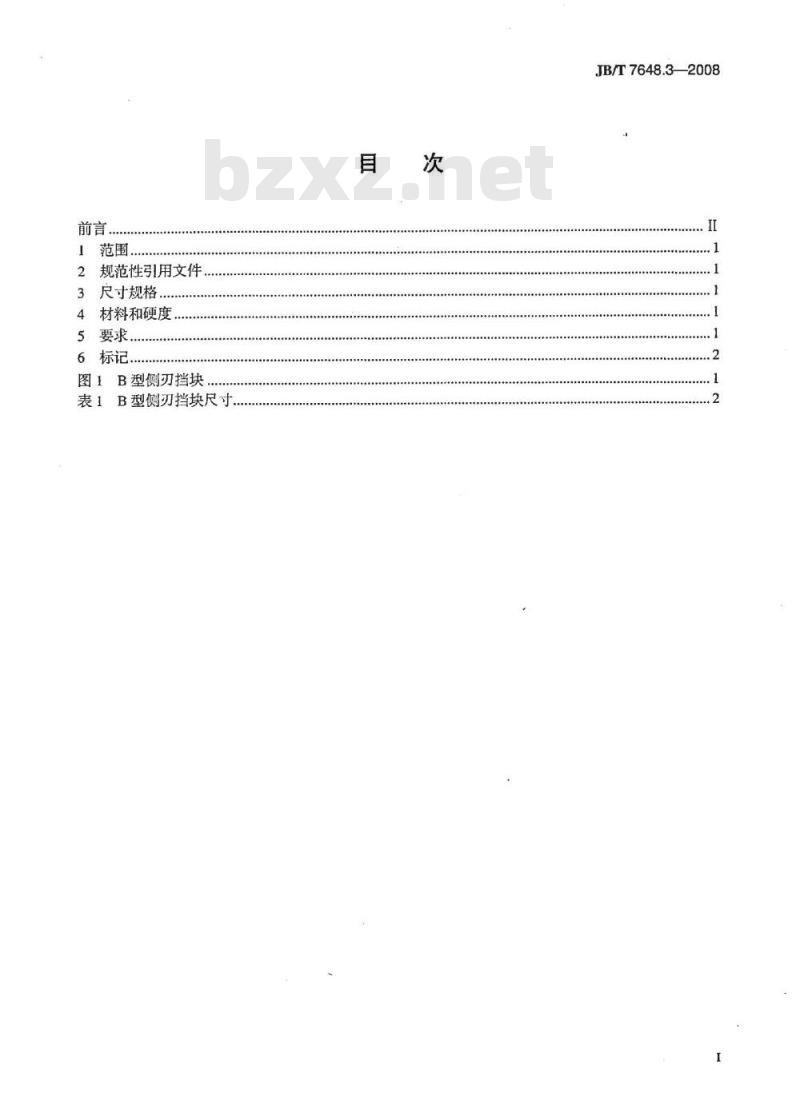

1范围
规范性引用文件，
3尺寸规格
材料和硬度
5要求
图1B型侧刃挡块
表1B型侧刃挡块尺寸
JB/T7648.3—2008
JB/T7648.3—2008

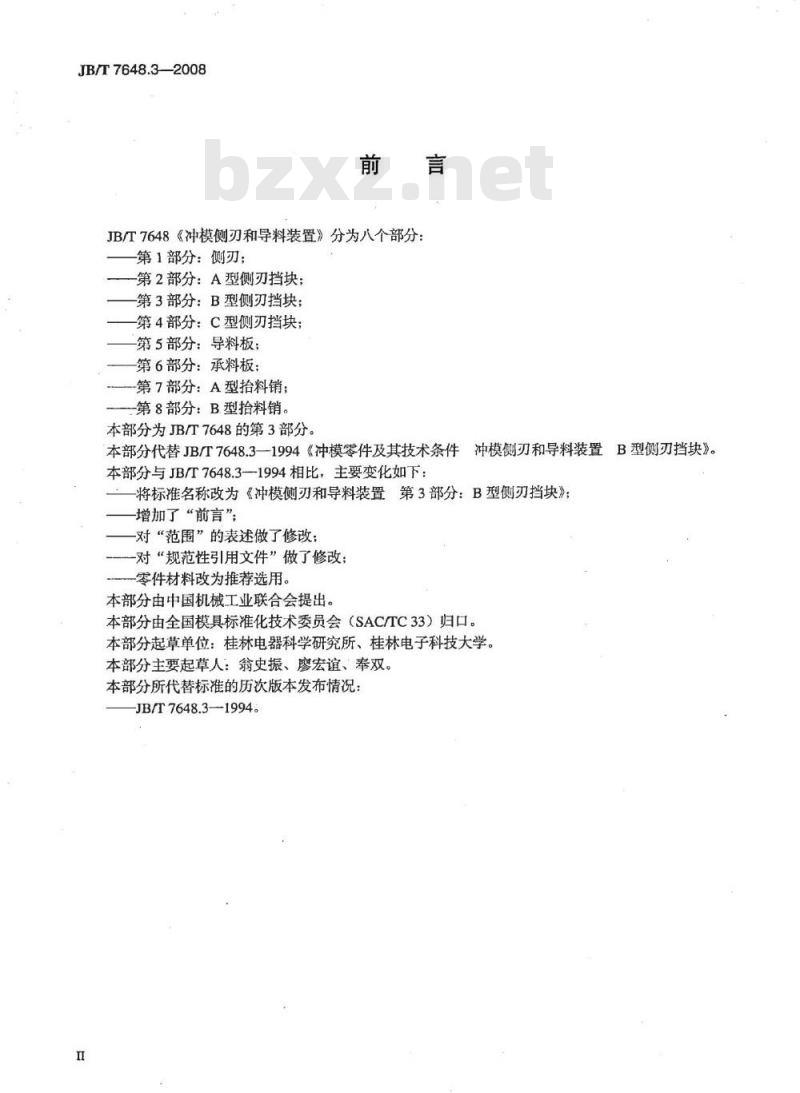

JB/T7648《冲模侧刃和导料装置》分为八个部分：第1部分：侧刃；
-第2部分：A型侧刃挡块；
第3部分：B型侧刃挡块：
第4部分：C型侧刃挡块；
第5部分：导料板；
第6部分：承料板
第7部分：A型抬料销；
一第8部分：B型抬料销。
本部分为JB/T7648的第3部分
本部分代替JB/T7648.3一1994《冲模零件及其技术条件冲模侧刃和导料装置B型侧刃挡块》本部分与JB/T7648.31994相比，主要变化如下：-将标准名称改为《冲模侧刃和导料装置第3部分：B型侧刃挡块》；增加了“前言”；
-对“范围”的表述做了修改；
一对“规范性引用文件”做了修改；一零件材料改为推荐选用。
本部分由中国机械工业联合会提出。本部分由全国模具标准化技术委员会（SAC/TC33）归口。本部分起草单位：桂林电器科学研究所、桂林电子科技大学。本部分主要起草人：翁史振、廖宏谊、奉双。本部分所代替标准的历次版本发布情况：JB/T7648.3—1994。
1范围wwW.bzxz.Net
冲模侧刃和导料装置
第3部分：B型侧刃挡块
JB/T7648的本部分规定了冲模B型侧刃挡块的尺寸规格和标记。本部分适用于冲模B型侧刃挡块。2规范性引用文件
JB/T7648.32008
下列文件中的条款通过JB/7648的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分JB/T7653冲模零件技术条件

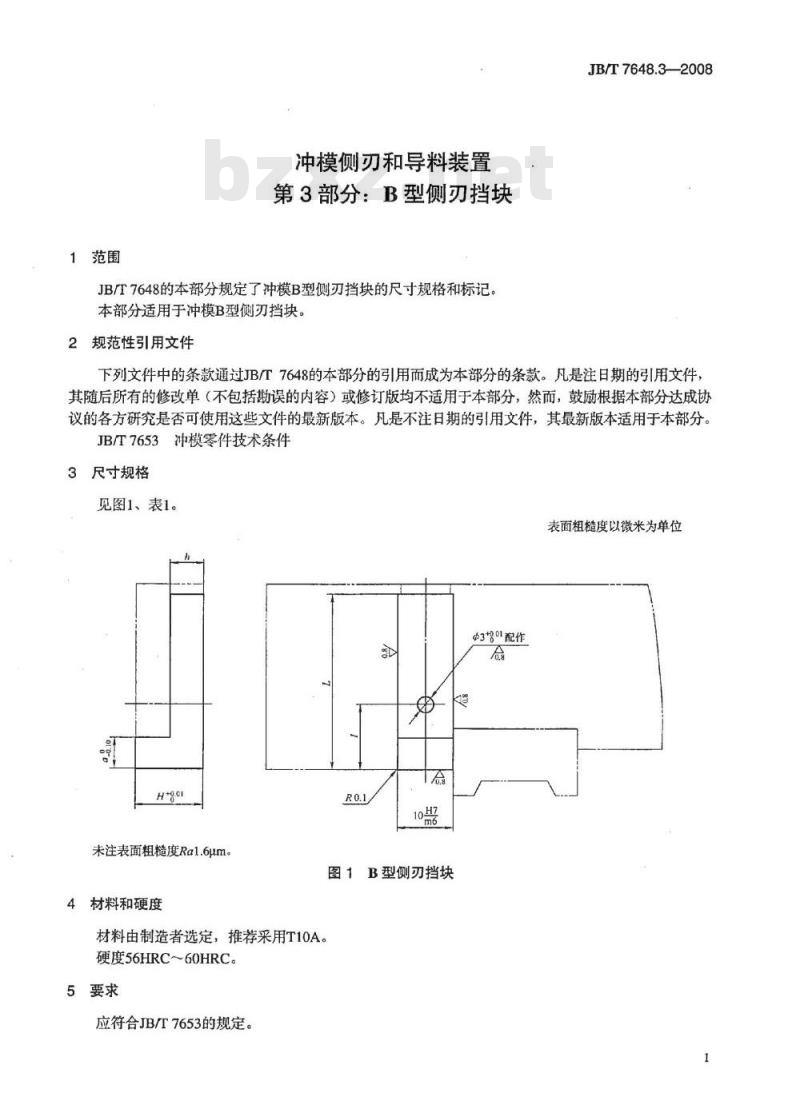

3尺寸规格
见图1、表1。
表面粗糙度以微米为单位
$30配作
未注表面粗糙度Ra1.6um。
图1B型侧刃挡块
4材料和硬度
材料由制造者选定，推荐采用T10A。硬度56HRC~60HRC。
5要求
应符合JB/T7653的规定。
JB/T7648.3--2008

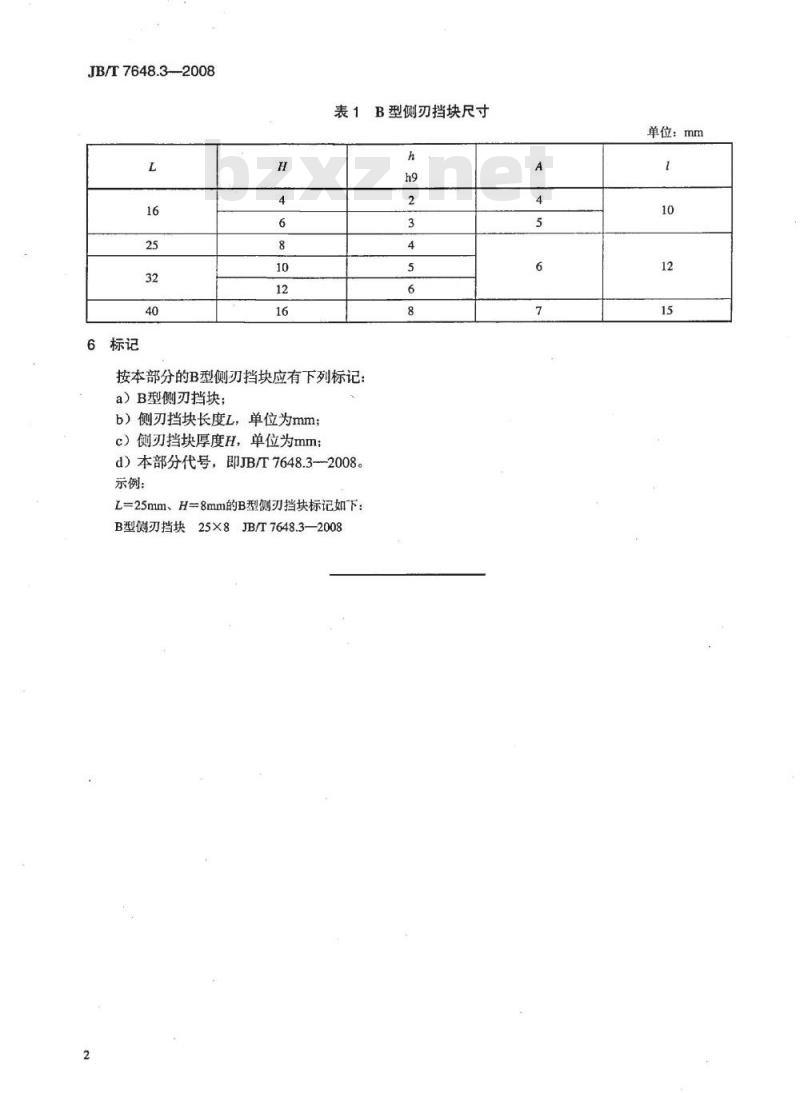

表1B型侧刃挡块尺寸
按本部分的B型侧刃挡块应有下列标记：a）B型侧刃挡块；
b）侧刃挡块长度L，单位为mm；c）侧刃挡块厚度H，单位为mm；d）本部分代号，即JB/T7648.3--2008。示例：
L=25mm、H=8mm的B型侧刃挡块标记如下：B型侧刃挡块25×8JB/T7648.3—2008A
单位：mm
中华人民共和国
机械行业标准
冲模侧刃和导料装置
第3部分：B型侧刃挡块
JB/T7648.3—2008
机械工业出版社出版发行
北京市百万庄大街22号
邮政编码：100037
210mm×297mm·0.25印张·8千字2008年6月第1版第1次印刷
书号：15111·8918
网址：http://cmpbook.com编辑部电话：（010）88379778
直销中心电话：（010）88379693封面无防伪标均为盗版
版权专有
侵权必究
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
