JB/T 7649.9-2008
基本信息
标准号： JB/T 7649.9-2008
中文名称：冲模挡料和弹顶装置 第9部分：活动挡料销
标准类别：机械行业标准(JB)
标准状态：现行
发布日期：2008-02-01
实施日期：2008-07-01
出版语种：简体中文
下载格式：.rar.pdf
下载大小：131461
标准分类号
标准ICS号：机械制造>>无屑加工设备>>25.120.30模制设备和铸造设备
中标分类号：机械>>工艺装备>>J46模具
关联标准
替代情况：替代JB/T 7649.9-1994
出版信息
出版社：机械工业出版社
书号：15111·8994
页数：6页
标准价格：10.0 元
出版日期：2008-06-01
相关单位信息
起草人：翁史振、廖宏谊、奉双
起草单位：桂林电器科学研究所;桂林电子科技大学
归口单位：全国模具标委会
提出单位：中国机械工业联合会
发布部门：中华人民共和国国家发展和改革委员会
标准简介
JB/T 7649的本部分规定了冲模活动档料销的尺寸规格和标记。 本部分适用于冲模活动挡料销。 JB/T 7649.9-2008 冲模挡料和弹顶装置 第9部分：活动挡料销 JB/T7649.9-2008 标准下载解压密码：www.bzxz.net
标准图片预览
标准内容
ICS25.120.30
备案号：23069-2008
中华人民共和国机械行业标准
JB/T7649.9—2008
代替JB/T7649.9—1994
冲模挡料和弹顶装置
第9部分：活动挡料销
Stock stopping and spring units of stamping dies-Part9：Movablestoppins
2008-02-01发布
2008-07-01实施
中华人民共和国国家发展和改革委员会发布前言
2规范性引用文件
3尺寸规格.
4材料和硬度
6标记
附录A（资料性附录）活动挡料销的应用示例图1活动挡料销
表1活动挡料销尺寸
JB/T7649.92008
JB/T7649《冲模挡料和弹顶装置》分为10个部分：第1部分：始用挡料装置；
第2部分：弹簧芯柱；
第3部分：弹簧侧压装置；
第4部分：侧压簧片：
第5部分：弹簧弹顶挡料装置：
第6部分：扭簧弹顶挡料装置：
一第7部分：回带式挡料装置：
一第8部分：钢球弹顶装置；
第9部分：活动挡料销：
第10部分：固定挡料销。
本部分为JB/T7649的第9部分。
JB/T7649.9—2008
本部分代替JB/T7649.9—1994《冲模零件及其技术条件冲模挡料和弹顶装置活动挡料销》。本部分与JBT7649.91994相比，主要变化如下：-将标准名称改为《冲模挡料和弹顶装置第9部分：活动挡料销》；增加了“前言”；
一对“范围”的表述做了修改；一对“规范性引用文件”做了修改；-零件材料改为推荐选用。
本部分的附录A为资料性附录。bzxZ.net
本部分由中国机械工业联合会提出。本部分由全国模具标准化技术委员会（SAC/TC33）归口。本部分起草单位：桂林电器科学研究所、桂林电子科技大学。本部分主要起草人：翁史振、廖宏谊、奉双。本部分所代替标准的历次版本发布情况：JB/T7649.9—1994。
1范围
JB/T7649.92008
冲模挡料和弹顶装置第9部分：活动挡料销JB/T7649的本部分规定了冲模活动挡料销的尺寸规格和标记。本部分适用于冲模活动挡料销。2规范性引用文件
下列文件中的条款通过JB/T7649的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。JB/T7653冲模零件技术条件
3尺寸规格
见图1、表1。
表面粗糙度以微米为单位
未注表面粗糙度Ra6.3μum。
活动挡料销
活动挡料销尺寸
单位：mm
JB/T7649.92008

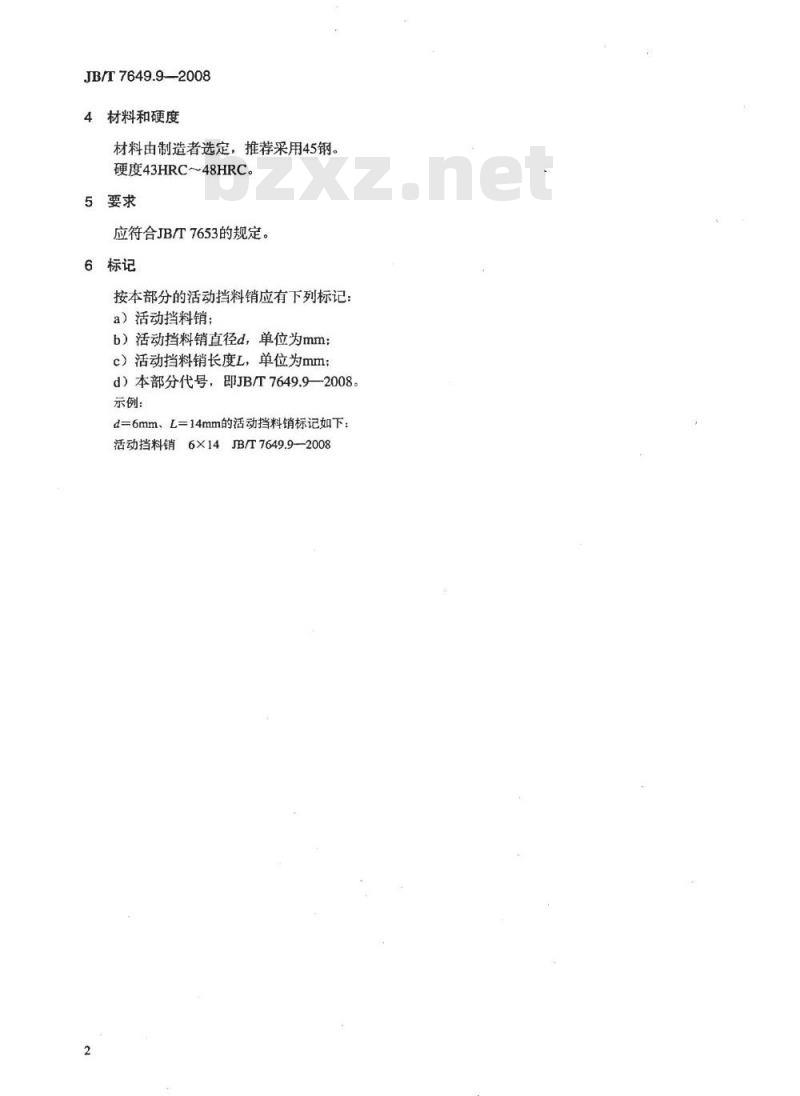

4材料和硬度
材料由制造者选定，推荐采用45钢。硬度43HRC～48HRC。
5要求
应符合JB/T7653的规定。
按本部分的活动挡料销应有下列标记a）活动挡料销；
b）活动挡料销直径d，单位为mm：c）活动挡料销长度L，单位为mm；d）本部分代号，即JB/T7649.9—2008。示例：
d=6mm，L=14mm的活动挡料销标记如下：活动挡料销6×14JB/T7649.9-20082
附录A
（资料性附录）
活动挡料销的应用示例
活动挡料销的应用示例如图A.1：图A.2所示。aH8
螺塞：2-
-弹资：3
JB/T7649.92008
挡料销。
中华人民共和国
机械行业标准
冲模挡料和弹顶装置
第9部分：活动挡料销
JB/T7649.9—2008
机械工业出版社出版发行
北京市百万庄大街22号
邮政编码：100037
210mm×297mm?0.5印张?11千字
2008年6月第1版第1次印刷
书号：15111·8994
网址：http://cmpbook.com编辑部电话：（010）88379778
直销中心电话：（010）88379693封面无防伪标均为盗版
版权专有
侵权必究
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
