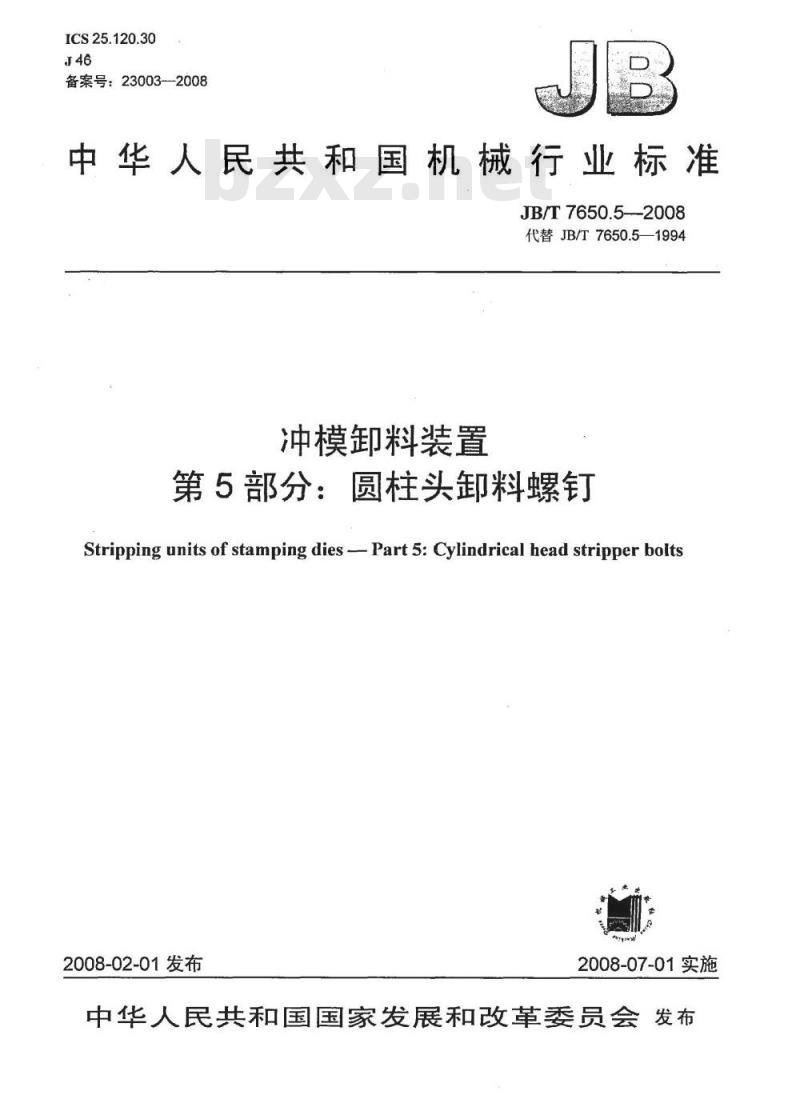

ICS25.120.30
备案号：230032008
中华人民共和国机械行业标准
JB/T7650.52008
代替JB/T7650.5—1994免费标准bzxz.net
冲模卸料装置
第5部分：圆柱头卸料螺钉
Stripping units of stamping dies -Part 5: Cylindrical head stripper bolts2008-02-01发布
2008-07-01实施

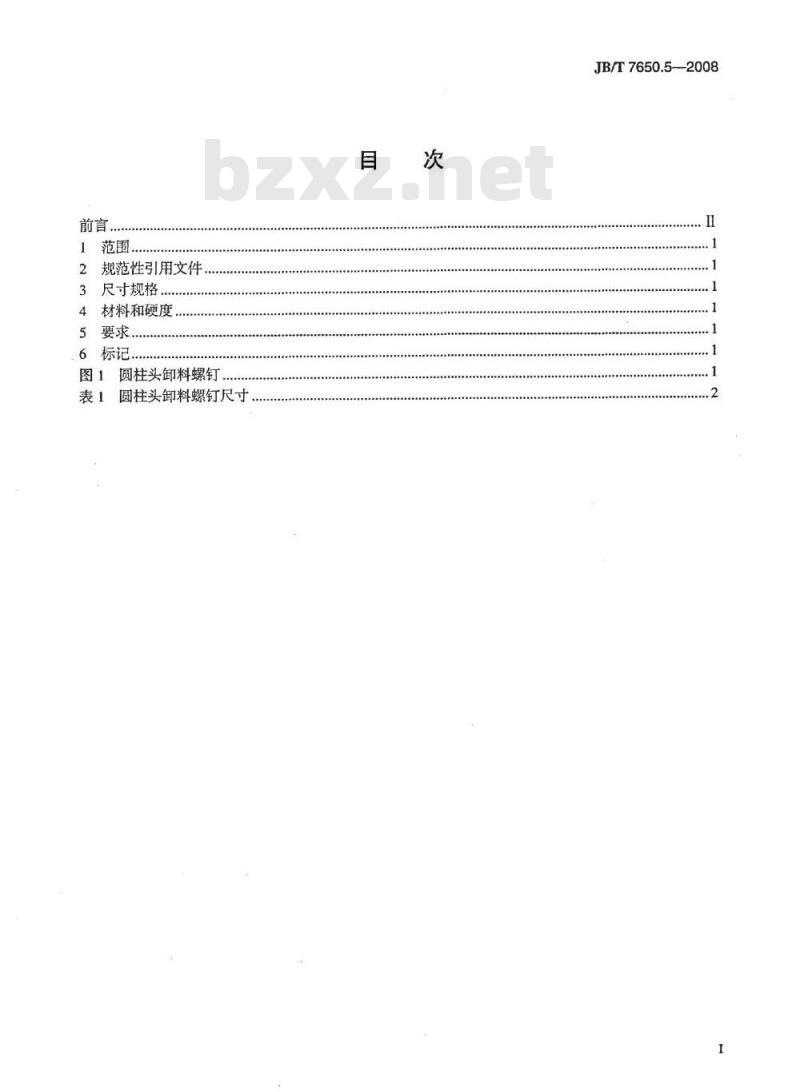

中华人民共和国国家发展和改革委员会发布前言，
2规范性引用文件
3尺寸规格.
4材料和硬度
5要求．
图1圆柱头卸料螺钉..
圆柱头卸料螺钉尺寸
JB/T7650.5—2008
JB/T7650.5—2008

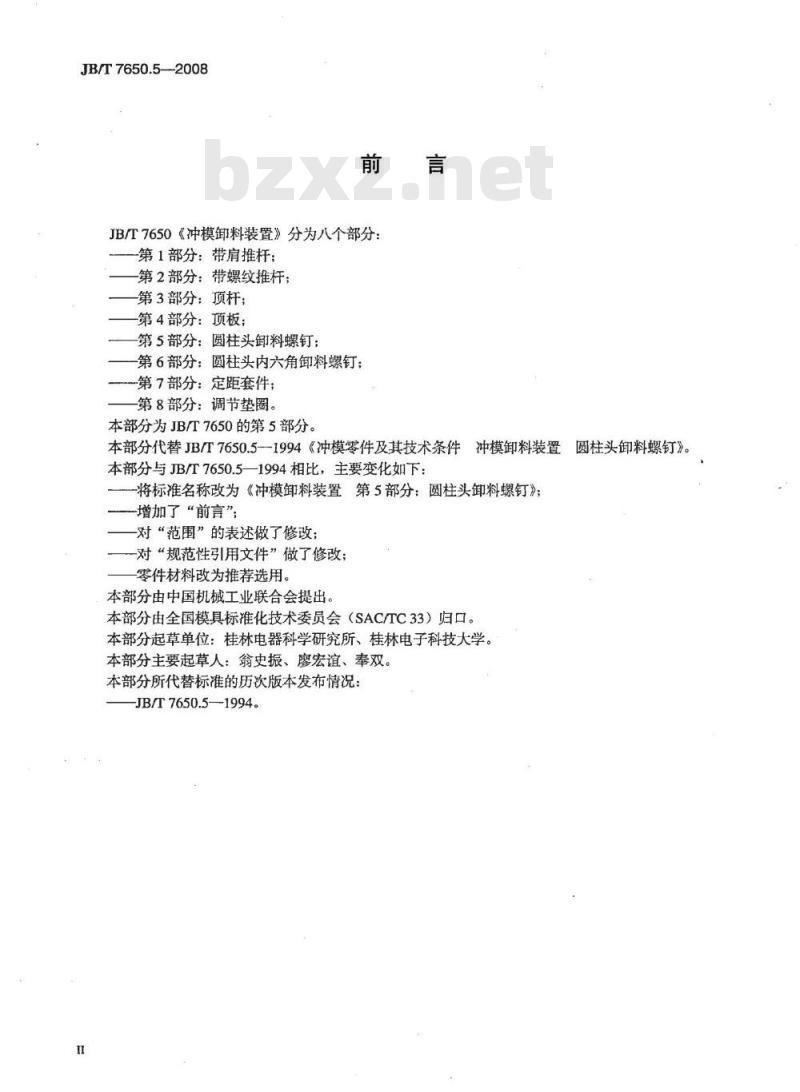

JB/T7650《冲模卸料装置》分为八个部分：一第1部分：带肩推杆；
第2部分：带螺纹推杆；
第3部分：顶杆；
第4部分：顶板；
第5部分：圆柱头卸料螺钉：
第6部分：圆柱头内六角卸料螺钉：-第7部分：定距套件；
第8部分：调节垫圈。
本部分为JB/T7650的第5部分。
本部分代替JB/T7650.5--1994《冲模零件及其技术条件冲模卸料装置圆柱头卸料螺钉》。本部分与JB/T7650.5—1994相比，主要变化如下：将标准名称改为《冲模卸料装置第5部分：圆柱头卸料螺钉》；增加了“前言”
一对“范围”的表述做了修改；一对“规范性引用文件”做了修改：零件材料改为推荐选用。
本部分由中国机械工业联合会提出。本部分由全国模具标准化技术委员会（SAC/TC33）归口。本部分起草单位：桂林电器科学研究所、桂林电子科技大学。本部分主要起草人：翁史振、廖宏谊、奉双。本部分所代替标准的历次版本发布情况：JB/T7650.5—1994。

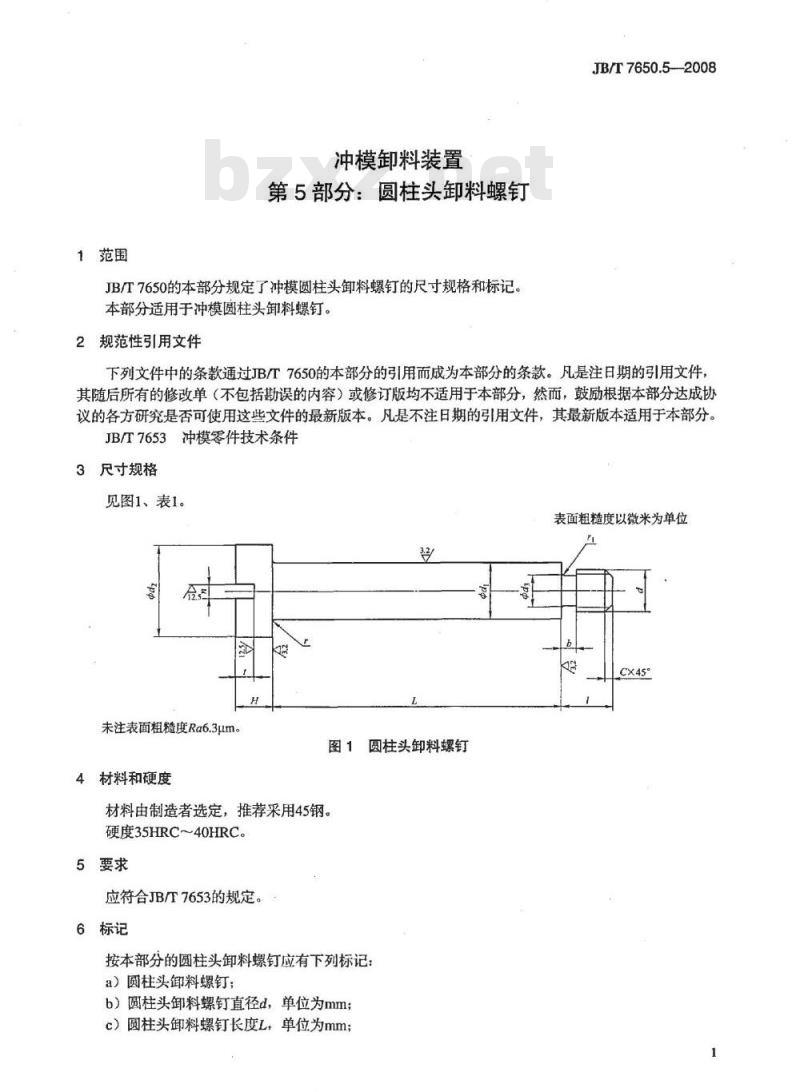

1范围
冲模卸料装置
第5部分：圆柱头卸料螺钉
JB/T7650的本部分规定了冲模圆柱头卸料螺钉的尺寸规格和标记。本部分适用于冲模圆柱头卸料螺钉。规范性引用文件
JB/T7650.5—2008
下列文件中的条款通过JB/T7650的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。JB/T7653冲模零件技术条件
3尺寸规格
见图1、表1。
未注表面粗糙度Ra6.3um。
4材料和硬度
图1圆柱头卸料螺钉
材料由制造者选定，推荐采用45钢。硬度35HRC40HRC。
5要求
应符合JB/T7653的规定。
6标记
按本部分的圆柱头卸料螺钉应有下列标记：a）圆柱头卸料螺钉；
b）圆柱头卸料螺钉直径d，单位为mm；c）圆柱头卸料螺钉长度L，单位为mm；表面粗糙度以微米为单位
JB/T7650.5—2008
d）本部分代号，即JB/T7650.5—2008示例：
d=M10mm、L=50mm的圆柱头卸料螺钉标记如下：M10×50JB/T7650.5-2008
圆柱头卸料螺钉

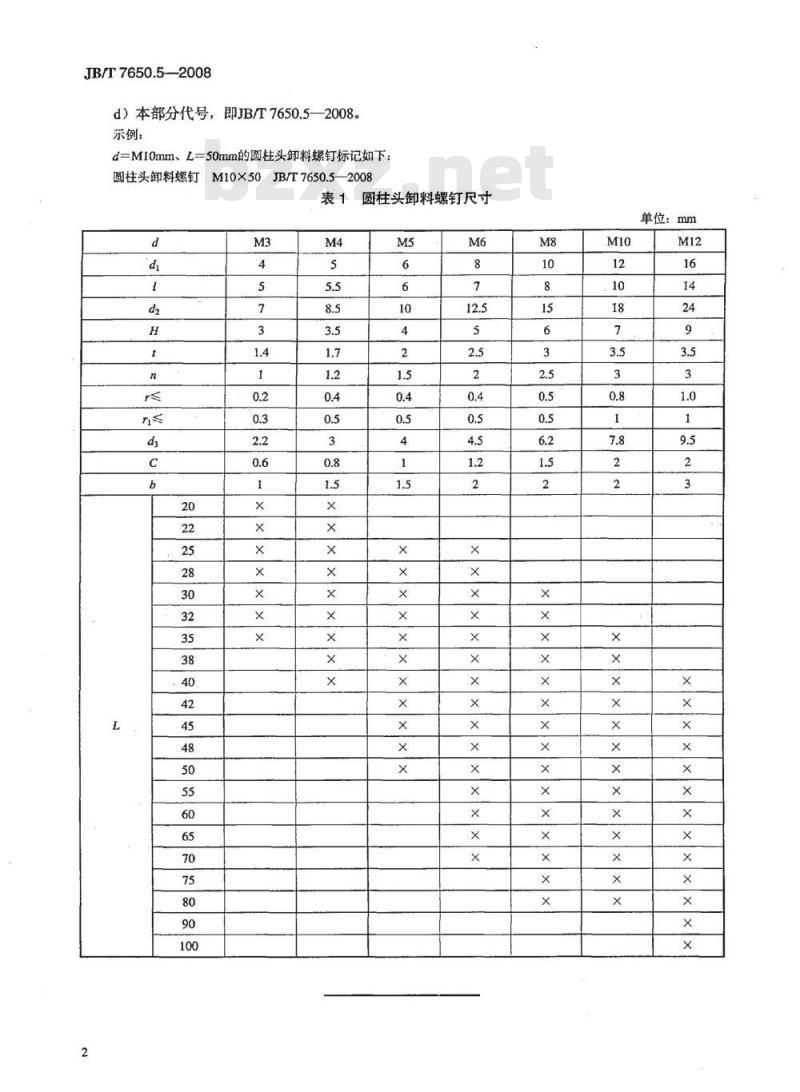

表1圆柱头卸料螺钉尺寸
单位：mm
中华人民共和国
机械行业标准
冲模卸料装置
第5部分：圆柱头卸料螺钉
JB/T7650.5—2008
机械工业出版社出版发行
北京市百万庄大街22号
邮政编码：100037
210mmX297mm·0.25印张·8千字2008年6月第1版第1次印刷
定价：8.00元
书号：15111·8928
网址：http://cmpbook.com编辑部电话：（010）88379778
直销中心电话：（010）88379693封面无防伪标均为盗版
版权专有
侵权必究
