JB/T 7651.2-2008
基本信息
标准号： JB/T 7651.2-2008
中文名称：冲模废料切刀 第2部分：方废料切刀
标准类别：机械行业标准(JB)
标准状态：现行
发布日期：2008-02-01
实施日期：2008-07-01
出版语种：简体中文
下载格式：.rar.pdf
下载大小：347146
标准分类号
标准ICS号：机械制造>>无屑加工设备>>25.120.30模制设备和铸造设备
中标分类号：机械>>工艺装备>>J46模具
关联标准
替代情况：替代JB/T 7651.2-1994
出版信息
出版社：机械工业出版社
页数：5页
标准价格：8.0 元
出版日期：2008-06-01
相关单位信息
起草人：翁史振、廖宏谊、奉双
起草单位：桂林电器科学研究所;桂林电子科技大学
归口单位：全国模具标委会
提出单位：中国机械工业联合会
发布部门：中华人民共和国国家发展和改革委员会
标准简介
JB/T7651的本部分规定了冲模方废料切刀尺寸规格和标记。 本部分适用于冲模方废料切刀。 JB/T 7651.2-2008 冲模废料切刀 第2部分：方废料切刀 JB/T7651.2-2008 标准下载解压密码：www.bzxz.net
标准图片预览
标准内容

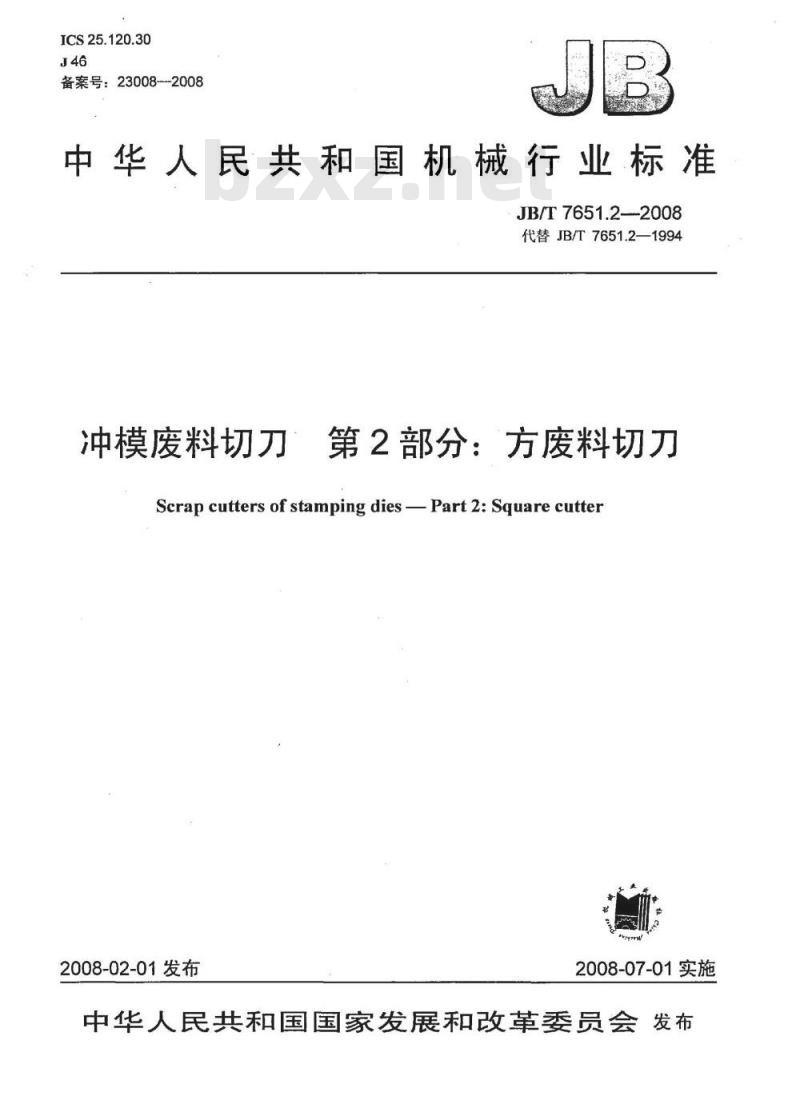

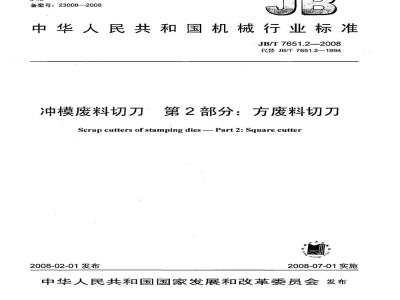

ICS25.120.30
备案号：23008-2008
中华人民共和国机械行业标准
JB/T7651.2—2008
代替JB/T7651.2—1994
冲模废料切刀
第2部分：方废料切刀
Scrap cutters of stamping diesPart2:Square cutter2008-02-01发布
2008-07-01实施

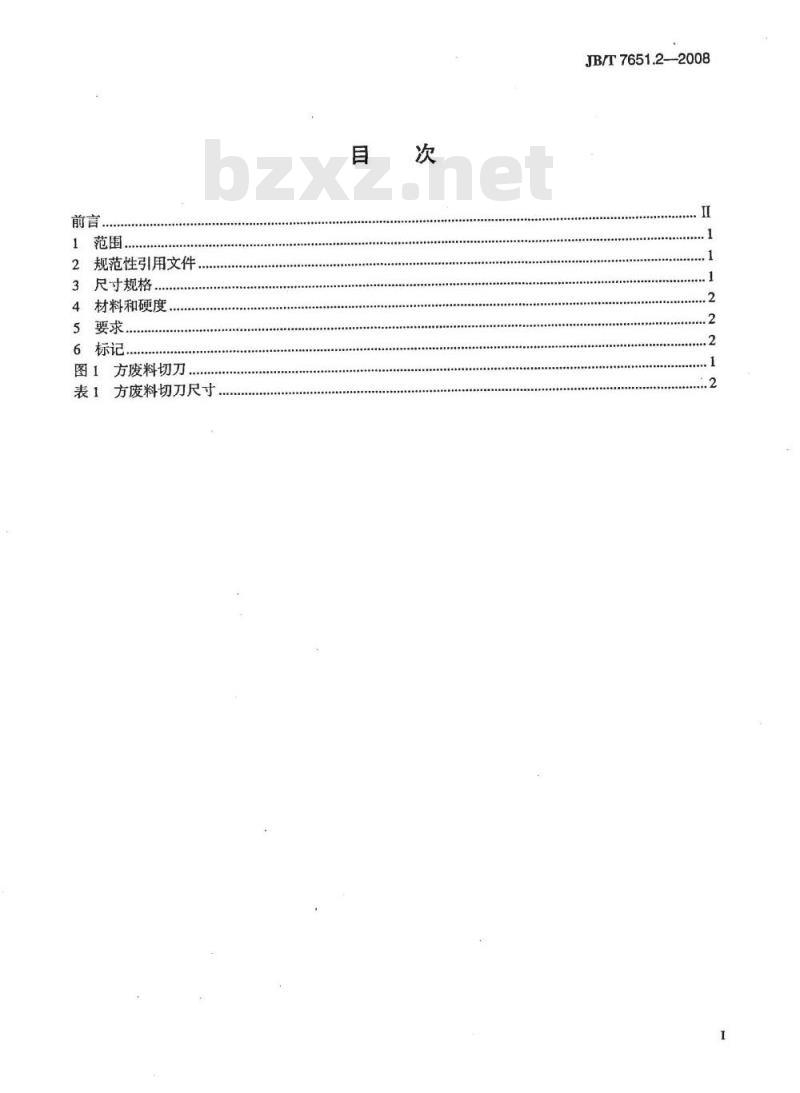

中华人民共和国国家发展和改革委员会发布前言
范围。
规范性引用文件
3尺寸规格.
4材料和硬度，
图1方废料切刀
表1方废料切刀尺寸
JB/T7651.2—2008
JB/T7651.2—2008

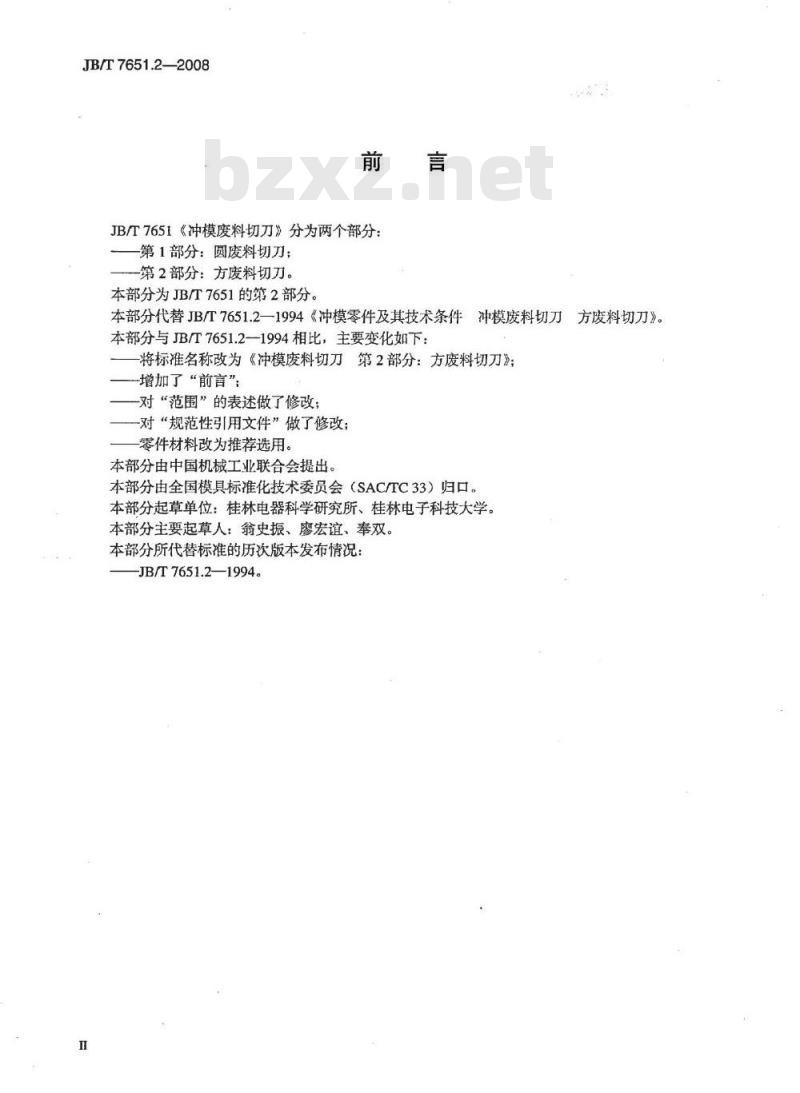

JB/T7651《冲模废料切刀》分为两个部分：第1部分：圆废料切刀；
第2部分：方废料切刀。
本部分为JB/T7651的第2部分。
本部分代替JB/T7651.2—1994《冲模零件及其技术条件冲模废料切刀方废料切刀》。本部分与JB/T7651.2—1994相比，主要变化如下：将标准名称改为《冲模废料切刀第2部分：方废料切刀》；增加了“前言”；
一对“范围”的表述做了修改；一对“规范性引用文件”做了修改：零件材料改为推荐选用。
本部分由中国机械工业联合会提出。本部分由全国模具标准化技术委员会（SAC/TC33）归口。本部分起草单位：桂林电器科学研究所、桂林电子科技大学。本部分主要起草人：翁史振、廖宏谊、奉双。本部分所代替标准的历次版本发布情况：-JB/T7651.2—1994。
1范围
第2部分：方废料切刀
冲模废料切刀
JB/T7651的本部分规定了冲模方废料切刀尺寸规格和标记本部分适用于冲模方废料切刀。2规范性引用文件
JB/T7651.2—2008
下列文件中的条款通过JB/T7651的本部分的引用而成为本部分的条款。凡是注日期的引用文件其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。JB/T7653冲模零件技术条件

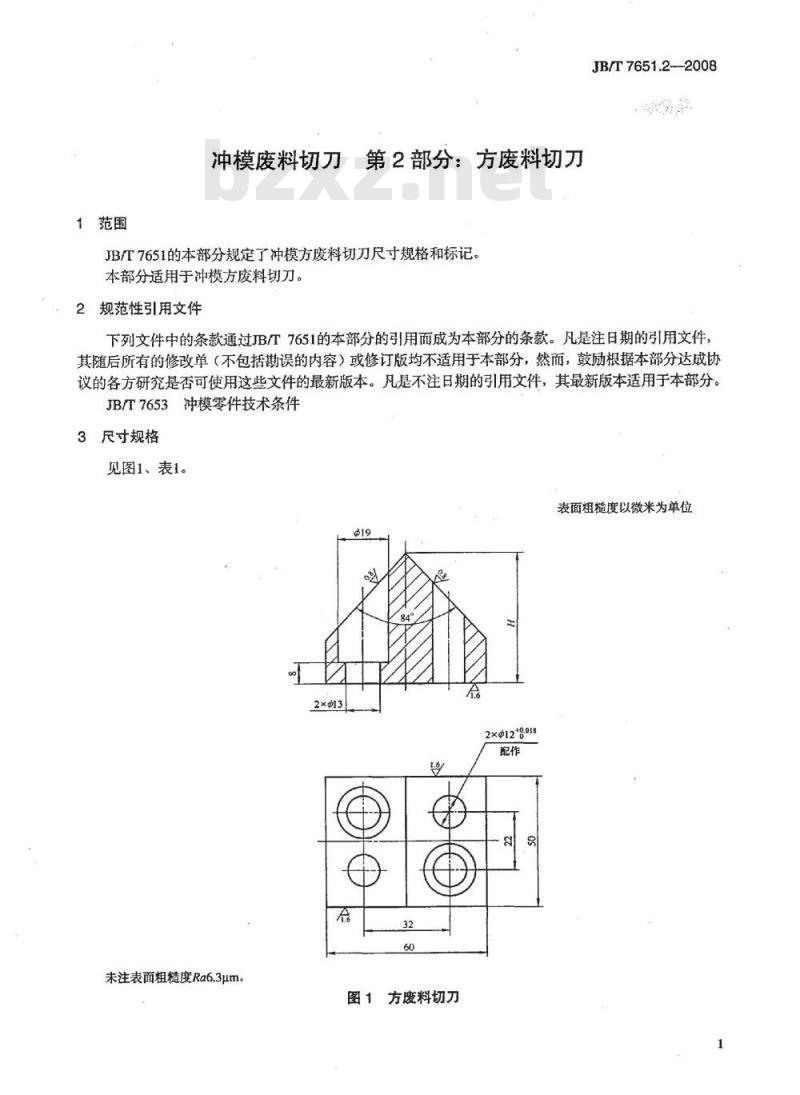

3尺寸规格
见图1、表1。bZxz.net
表面粗糙度以微米为单位
未注表面粗糙度Ra6.3μm。
图1方废料切刀
2×中12*.018
JB/T7651.2--2008

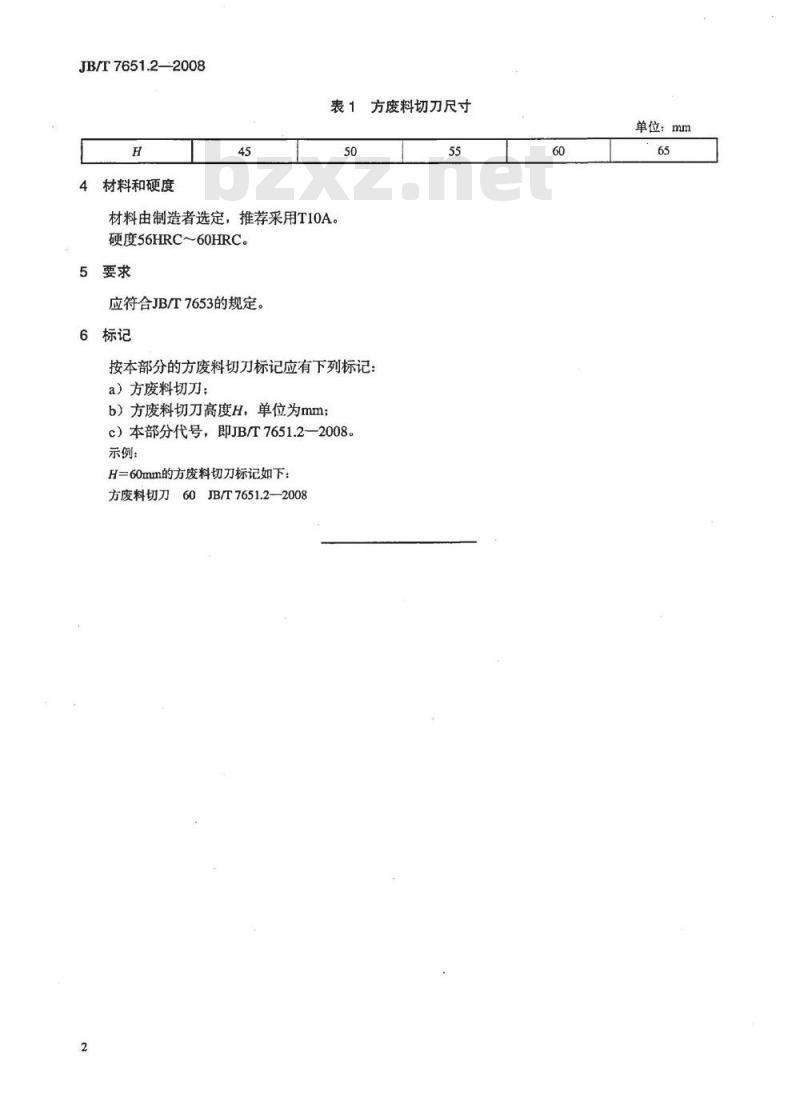

4材料和硬度
方废料切刀尺寸
材料由制造者选定，推荐采用T10A。硬度56HRC～60HRC。
5要求
应符合JB/T7653的规定。
按本部分的方废料切刀标记应有下列标记a）方废料切刀；
b）方废料切刀高度H，单位为mm；c）本部分代号，即JB/T7651.2—2008。示例：
H=60mm的方废料切刀标记如下：方废料切刀60JB/T7651.2-—20082
单位：mm
中华人民共和国
机械行业标准
冲模废料切刀第2部分：方废料切刀JB/T7651.2—2008
机械工业出版社出版发行
北京市百万庄大街22号
邮政编码：100037
210mm×297mm?0.25印张·8千字2008年6月第1版第1次印刷
书号：15111·8933
网址：http:/cmpbook.com
编辑部电话：（010）88379778
直销中心电话：（010）88379693封面无防伪标均为盗版
版权专有
侵权必究
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
