JB/T 8103.7-2008
基本信息
标准号： JB/T 8103.7-2008
中文名称：碟式分离机 第7部分：酵母分离机
标准类别：机械行业标准(JB)
标准状态：现行
发布日期：2008-02-01
实施日期：2008-07-01
出版语种：简体中文
下载格式：.rar.pdf
下载大小：KB
标准分类号
标准ICS号：采矿和矿产品>>73.120矿产加工设备
中标分类号：机械>>通用机械与设备>>J77分离机械
关联标准
替代情况：替代JB/T 7242-1994
出版信息
出版社：机械工业出版社
标准价格：0.0 元
出版日期：2008-07-01
相关单位信息
起草单位：广州广重企业集团有限公司
归口单位：全国分离机械标准化技术委员会
发布部门：中华人民共和国国家发展和改革委员会
标准简介
本标准规定了碟式喷嘴排渣型酵母分离机的型式和基本参数、技术要求、试验方法、检验规则、标志、包装、运输和贮存。本标准适用于酵母分离浓缩的蝶式酵母分离机的设计制造和验收。 JB/T 8103.7-2008 碟式分离机 第7部分：酵母分离机 JB/T8103.7-2008 标准下载解压密码：www.bzxz.net

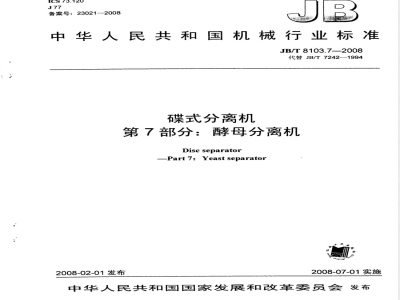

标准图片预览
标准内容
ICS73.120
备案号：23021-—2008
中华人民共和国机械行业标准
JB/T8103.7—2008
代替JB/T72421994
碟式分离机
第7部分：酵母分离机
Disc separator
-Part7：Yeastseparator
2008-02-01发布
2008-07-01实施
中华人民共和国国家发展和改革委员会发布前言
1范围、
2规范性引用文件
3术语和定义
4型式与基本参数
4.1结构型式
4.2基本参数.
产品型号表示方法，
5技术要求..……
5.1基本要求..
环境要求
使用性能要求，
安全和环境保护要求。
外观质量要求
材料要求，
制造工艺要求
6试验方法，
检验规则，
8标志、包装、运输和贮存
9质量保证期
图1转鼓周边喷嘴排渣型转鼓结构图目
图2转鼓直径缩小处喷嘴排渣型转鼓结构图图3工艺示意图
表1基本参数，
JB/T8103.7—2008
JB/T8103《碟式分离机》包括以下七个部分：第1部分：通用技术条件；
第2部分：啤酒分离机；
-第3部分：乳品分离机：
-第4部分：胶乳分离机；
第5部分：淀粉分离机；
-第6部分：植物油分离机；
第7部分：酵母分离机。
本部分是JB/T8103的第7部分。
本部分代替JB/T7242—1994《碟式酵母分离机》。本部分与JB/T7242一1994相比，主要变化如下：结构型式中取消了内喷嘴排渣型；基本参数中取消了当量沉降面积和参数代号，并增加多一级电动机功率；增加了具体的型号表示方法和标记示例；-扩大了进料酵母液的浓度范围并相应扩大了浓缩液的浓度范围；试验方法中增加了“稳定进料30min后进行”的条款；细化了“质量保证期”的条件和期限。本部分由中国机械工业联合会提出。本部分由全国分离机械标准化技术委员会（SAC/TC92）归口。本部分负责起草单位：广州广重企业集团有限公司。本部分主要起草人：骆建亮、阮荣访。本部分所代替标准的历次版本发布情况：-JB/T72421994。
JB/T8103.7-—2008
1范围
碟式分离机
第7部分：酵母分离机
JB/T8103.7-2008
JB/T8103的本部分规定了碟式喷嘴排渣型酵母分离机（以下简称分离机）的型式与基本参数、技术要求、试验方法和检验规则以及标志、包装、运输和贮存等。本部分适用于酵母液分离浓缩的碟式酵母分离机的设计制造和验收。2规范性引用文件
下列文件中的条款通过JB/T8103的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。GB755旋转电机定额和性能（GB755-2C00，idtHEC60034-1：1996）GB/T7781分离机型号编制方法
GB14048.1低压开关设备和控制设备第1部分：总则（GB14048.1--2006，EC60947-1：2001MOD)
碟式分离机第1部分：通用技术条件JB/T8103.1
JB/T8103.2—2005碟式分离机第2部分：啤酒分离机3术语和定义
下列术语和定义适用于本部分。3.1
额定工况rated comditions
分离机在额定转速下，进料酵母液在干酵母含量10g/L～25g/L、温度15℃～40℃、压力0.04MPa~0.16MPa的条件下，达到设计规定的分离性能要求时的运行工况。3.2
酵母液浓度concentration of yeast liguid单位体积酵母液中所含酵母的质量。4型式与基本参数
4.1结构型式
分离机为外喷嘴排渣型（DPJ型），按喷嘴的设置位置分为转鼓周边喷嘴排渣型和转鼓直径缩小处喷嘴排渣型两种，图1和图2分别为上述两种型式的转鼓结构图。4.2基本参数
分离机的基本参数应符合表1的规定。4.3产品型号表示方法
4.3.1分离机型号表示方法应符合GB/T7781的规定，具体表示方法如下：1
JB/T8103.7-—2008
浓缩液
DPJ425
DPJ475
DPJ530
DPJ600
DPJ670
轻液一
一轻液
转鼓周边喷嘴排渣型转鼓结构图浓缩液
浓缩液Www.bzxZ.net
浓缩液
图2：转鼓直径缩小处喷嘴排渣型转鼓结构图表1基本参数
最大内径
基本型号
4.3.2标记示例：
辅助型号
5500~6700
5000~6600
4750~5500
45005000
40004800
电动机功率
改型代号（A、B、C、..）
特性代号（见GB/T7781）
额定处理能力
8000~15000
15000~25000
20000~35000
30000~50000
40000~65000
转鼓进、出口型式代号（见GB/T7781）转鼓最大内径，单位为mm
酵母类J
外喷嘴排渣P
碟式分离机D
转鼓最大内径为425mm，用于酵母分离浓缩工艺，进口开，液相出口敞开，齿轮传动的外喷嘴排渣型分离机标记为：
DPJ425—20——30酵母分离机
5技术要求
5.1基本要求
JB/T8103.7—2008
分离机的设计与制造应符合本部分，并按经规定程序批准的图样和技术文件制造。5.2环境要求
分离机适应的环境应符合JB/T8103.1的规定5.3使用性能要求
5.3.1分离机使用性能要求应符合JB/T8103.1的规定。5.3.2分离机应能满足酵母液在额定工况下的浓缩要求，按图3所示工艺示意图，经分离机初级分离后浓度由10g/L～25g/L上升到30g/L～80g/L，轻液含酵母菌量不大于0.3亿个每毫升。醇母液浓度10g/L~25g/L、温度15℃~40℃压力0.04MPa~0.16MPa
轻液含醇母菌量≤0.3亿个每离升波缩液浓度30g/L~80g/L
清热燕
水水汽
图3工艺示意图
5.4安全和环境保护要求
5.4.1分离机安全和环境保护要求应符合JB/T8103.1的规定。5.4.2分离机的配套电动机和电器控制箱应满足工作环境和使用工况要求，并符合GB755和GB14048.1的规定。
5.5外观质盟要求
分离机的外观质量要求应符合JB/T8103.1的规定。5.6材料要求
分离机采用的材料应符合JB/T8103.1的规定。5.7制造工艺要求
分离机制造工艺要求应符合JB/T8103.1的规定。6试验方法
6.1分离机的试验方法应符合JB/T8103.1的规定。6.2浓缩性能试验可在酵母生产场地稳定进料30min后进行，轻液含菌量的测定方法按JB/T8103.2-2005中附录B的规定进行。
？检验规则
分离机的检验规则应符合JB/T8103.1的规定。8标志、包装、运输和贮存
分离机的标志、包装、运输和贮存应符合JB/T8103.1的规定。9质量保证期
用户在遵守产品使用说明书中规定的运输、贮存、安装、操作和维护条件下，从制造厂发货之日起18个月内，或分离机投入使用之日起12个月内（先到者为先），分离机因制造质量问题而发生损坏或不能正常工作时，制造厂应无偿负责修理或更换（不包括易损件）。3
华人民共和
机械行业标准
碟式分离机
第7部分：酵母分离机
JB/T8103.7—2008
机械1业出版社出版发行
北京市百万庄大街22号
邮政编码：100037
210mm×297mm0.5印张·11千字
2008年7月第1版第1次印刷
定价：10.00元
书号：15111。8946
网址：http：/www.cmpbook.com编辑部电话：
（010）88379778
直销中心电话：
（010）88379693
封面尤防伪标均为盗版
版权专有
侵权必究
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
