JB/T 9753.2-2008
基本信息
标准号： JB/T 9753.2-2008
中文名称：内燃机 气缸盖与机体 第2部分：铸铁气缸盖 技术条件
标准类别：机械行业标准(JB)
标准状态：现行
发布日期：2008-06-04
实施日期：2008-11-01
出版语种：简体中文
下载格式：.rar.pdf
下载大小：1491137
标准分类号
标准ICS号：能源和热传导工程>>27.020内燃机
中标分类号：机械>>活塞式内燃机与其他动力设备>>J92机体与运动件
关联标准
替代情况：替代JB/T 9766-1999
出版信息
出版社：中国机械工业出版社
页数：6页
标准价格：10.0 元
出版日期：2008-11-01
相关单位信息
起草人：沈红节、赵士林
起草单位：上海内燃机研究所;天长缸盖有限公司
归口单位：全国内燃机标准化技术委员会
提出单位：中国机械工业联合会
发布部门：中华人民共和国国家发展和改革委员会
标准简介
本部分规定了内燃机铸铁气缸盖的技术要求、检验方法、检验规则和标志、包装、运输、贮存。本部分适用于气缸直径小于或等于200mm的往复式内燃机用铸铁气缸盖。 JB/T 9753.2-2008 内燃机 气缸盖与机体 第2部分：铸铁气缸盖 技术条件 JB/T9753.2-2008 标准下载解压密码：www.bzxz.net
标准图片预览
标准内容
ICS27.020
备案号：24671-—2008

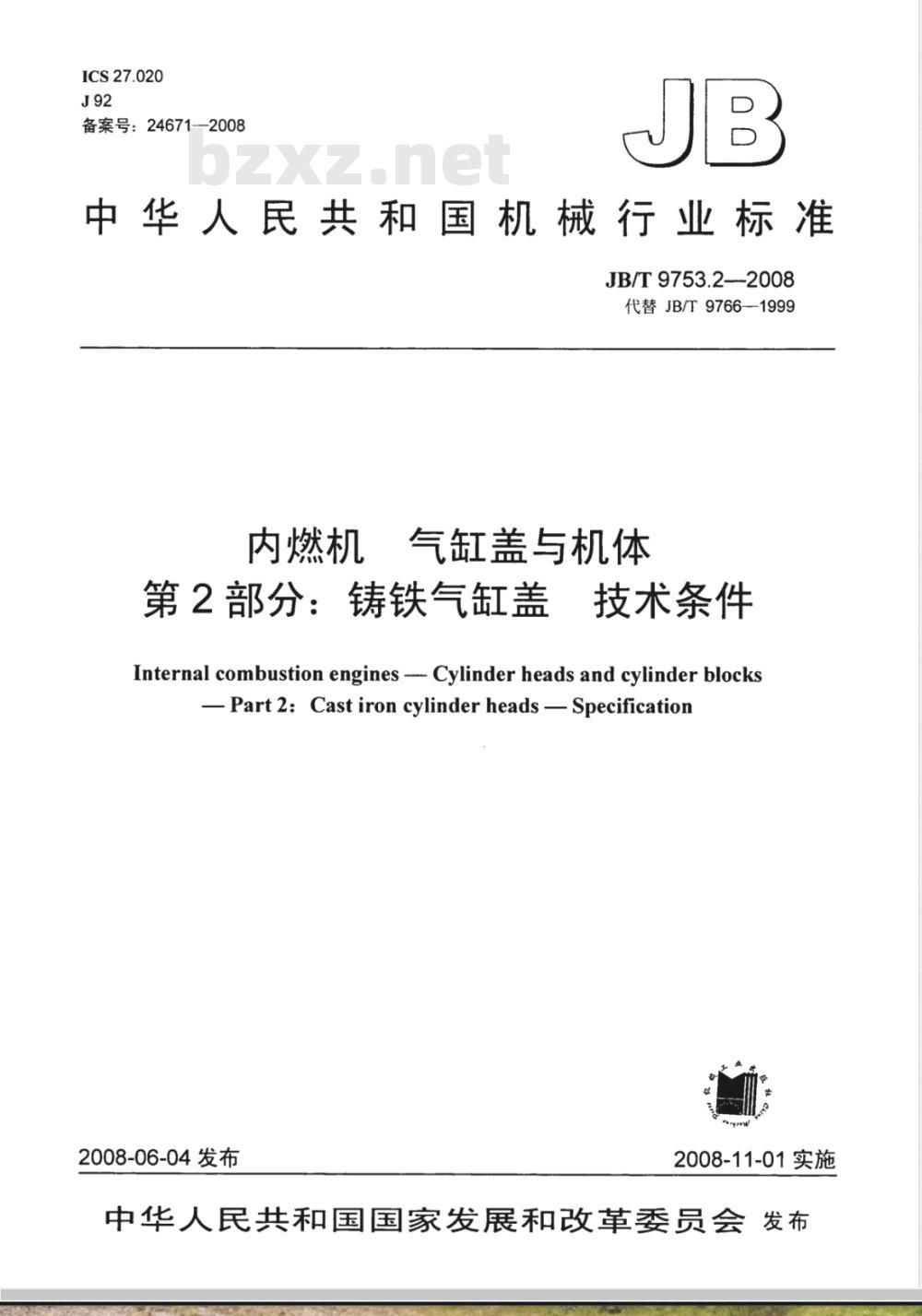

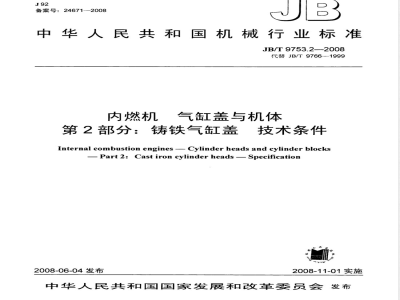

中华人民共和国机械行业标准 JB/T9753.2-2008
代替JB/T9766--1999
内燃机
气缸盖与机体
第2部分：铸铁气缸盖
技术条件
Internal combustion engines --- Cylinder heads and cylinder blocksPart 2: Cast iron cylinder heads - Specification2008-06-04发布
2008-11-01实施
中华人民共和国国家发展和改革委员会 发布前言

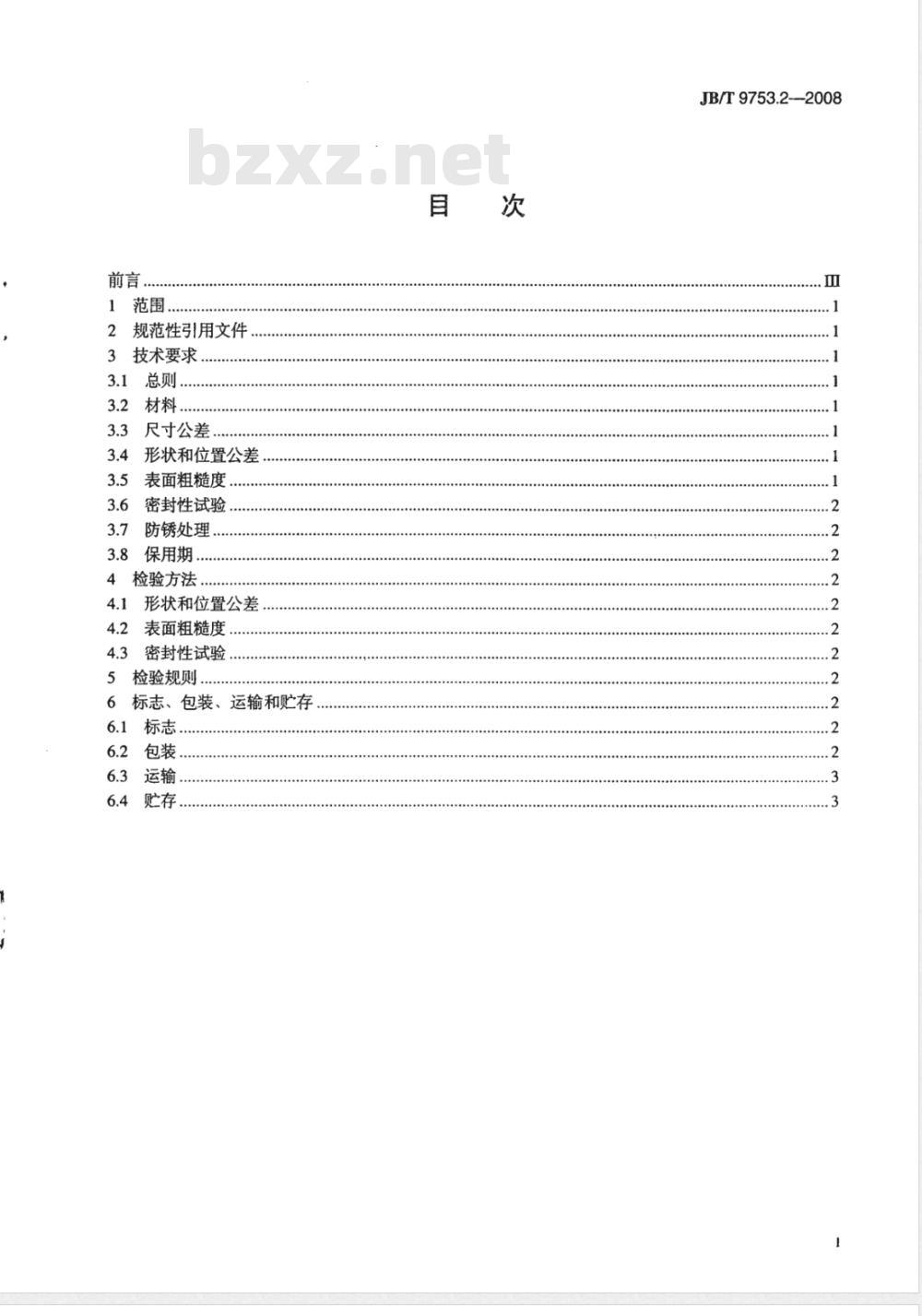

2规范性引用文件
3技术要求
材料，
尺寸公差、
形状和位置公差
表面粗糙度
密封性试验
防锈处理.
保用期.…
检验方法
形状和位置公差
表面粗糙度
密封性试验
检验规则，
标志、包装、运输和贮存
JB/T9753.2-2008

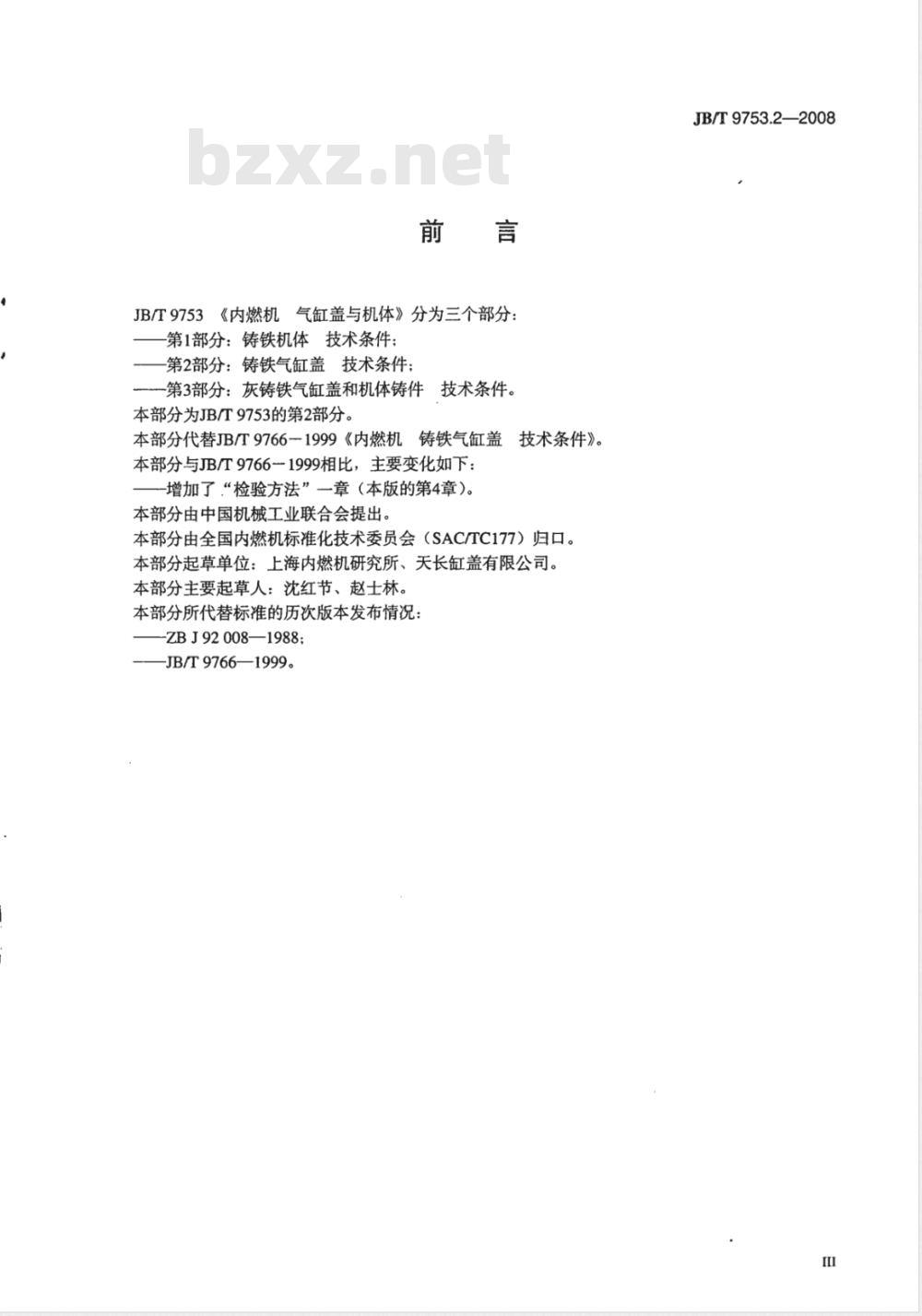

JB/T9753《内燃机气缸盖与机体》分为三个部分：第1部分：铸铁机体技术条件：
第2部分：铸铁气缸盖技术条件；-第3部分：灰铸铁气缸盖和机体铸件技术条件。本部分为JB/T9753的第2部分。
本部分代替JB/T9766一1999《内燃机铸铁气缸盖技术条件》。
本部分与JB/T9766一1999相比，主要变化如下：增加了“检验方法”一章（本版的第4章）。本部分由中国机械工业联合会提出。本部分由全国内燃机标准化技术委员会（SAC/TC177）归口。本部分起草单位：上海内燃机研究所、天长缸盖有限公司。本部分主要起草人：沈红节、赵士林。本部分所代替标准的历次版本发布情况：ZBJ92008—1988;
JB/T9766—1999。
JB/T9753.2—2008

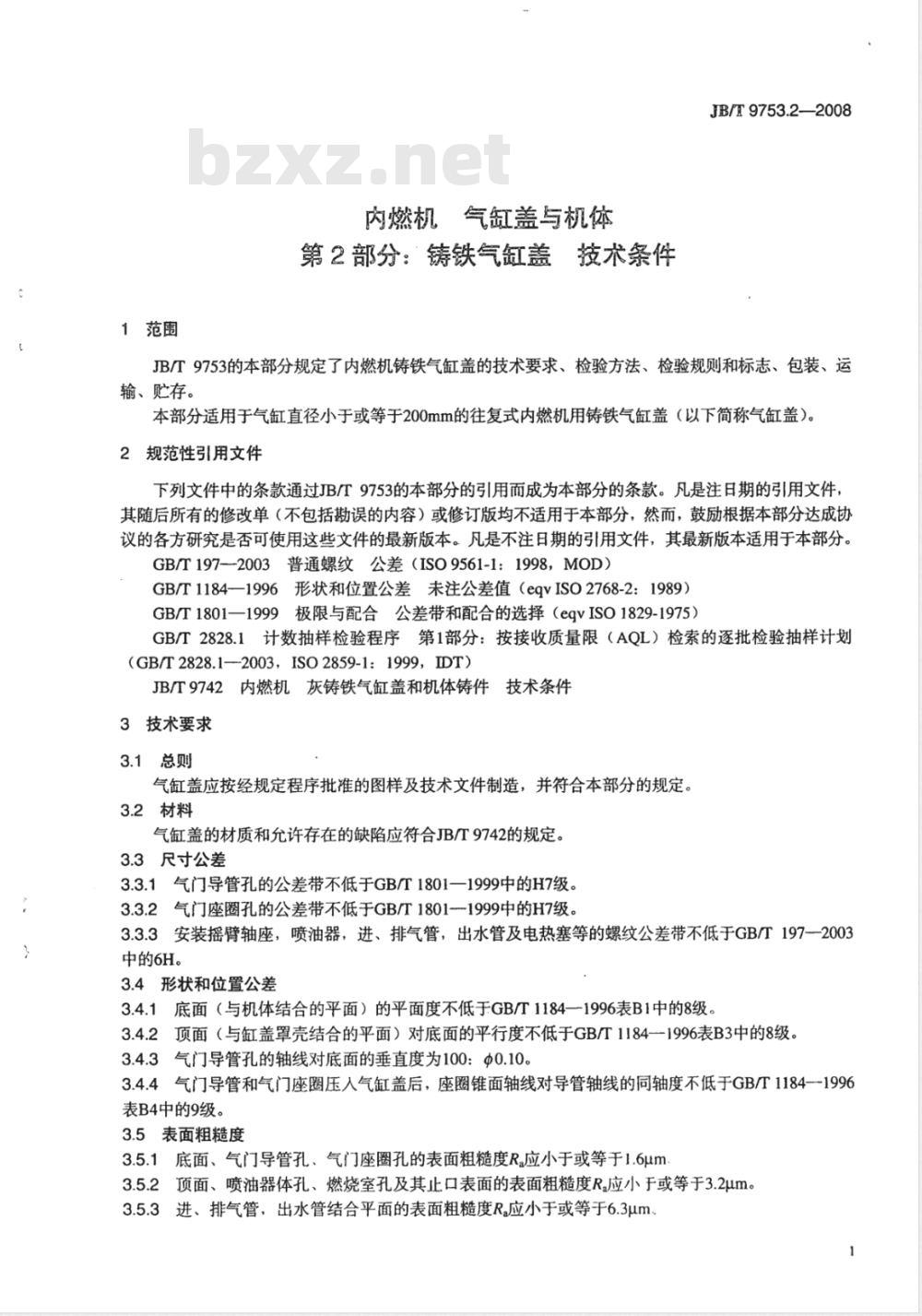

1范围
内燃机气缸盖写机
第2部分：铸铁气缸盖技术条件
JB/T9753.2—2008
JB/T9753的本部分规定了内燃机铸铁气缸盖的技术要求、检验方法、检验规则和标志、包装、运输、贮存。
本部分适用于气缸直径小于或等于200mm的往复式内燃机用铸铁气缸盖（以下简称气缸盖）。2规范性引用文件
下列文件中的条款通过JB/T9753的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。GB/T197—2003普通螺纹公差（ISO9561-1：1998，MOD）GB/T1184—1996形状和位置公差未注公差值（eqvISO2768-2：1989）GB/T1801一1999极限与配合公差带和配合的选择（egvISO1829-1975）GB/T2828.1计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划（GB/T2828.1—2003，ISO2859-1：1999，IDT)JB/T9742内燃机灰铸铁气缸盖和机体铸件技术条件3技术要求
3.1总则
气缸盖应按经规定程序批准的图样及技术文件制造，并符合本部分的规定。3.2材料下载标准就来标准下载网
气缸盖的材质和允许存在的缺陷应符合JB/T9742的规定。3.3尺寸公差
3.3.1气门导管孔的公差带不低于GB/T1801一1999中的H7级。3.3.2气门座圈孔的公差带不低于GB/T1801-1999中的H7级。3.3.3安装摇臂轴座，喷油器，进、排气管，出水管及电热塞等的螺纹公差带不低于GB/T197--2003中的6H。
3.4形状和位置公差
3.4.1底面（与机体结合的平面）的平面度不低于GB/T1184—1996表B1中的8级。3.4.2顶面（与缸盖罩壳结合的平面）对底面的平行度不低于GB/T1184一1996表B3中的8级。3.4.3气门导管孔的轴线对底面的垂直度为100：Φ0.10。3.4.4气门导管和气门座圈压入气缸盖后，座圈锥面轴线对导管轴线的同轴度不低于GB/T1184一1996表B4中的9级。
3.5表面粗糙度
3.5.1底面、气门导管孔、气门座圈孔的表面粗糙度Ra应小于或等于1.6um3.5.2顶面、喷油器体孔、燃烧室孔及其止口表面的表面粗糙度Ra应小于或等于3.2um。3.5.3进、排气管，出水管结合平面的表面粗糙度Ra应小于或等于6.3um，JB/T9753.2--2008
3.5.4气门座锥面研磨前，表面粗糙度R应小于或等于0.8um；研磨后，表面粗糙度Ra应小于或等于0.4μm。
3.6密封性试验
气缸盖应经水压或气压试验，其试验压力为0.4MPa，保压时间为2min，不得渗漏。3.7防锈处理
气缸盖不加工的外表面应涂油漆，其牌号及颜色按产品图样规定。3.8保用期
气缸盖保用期应不低于内燃机的保用期。4检验方法
4.1形状和位置公差
以采用三坐标测量为准，亦可采用专用检具测量。4.2表面粗糙度
推荐采用表面粗糙度仪进行测量，亦可采用表面粗糙度对比样块进行比对。4.3密封性试验
在专用试验台上进行。
5检验规则
5.1每个气缸盖产品须经制造厂技术检验部门检验合格后方能出厂。5.2需方抽查产品质量时，应按GB/T2828.1的规定抽检，检验项目、组批原则、抽样方案、判定与复验规则按制造厂与客户商定的技术文件。5.3国家主管部门抽查产品质量时，按主管部门批准的实施细则的规定。6标志、包装、运输和贮存
6.1标志
6.1.1气缸盖上应标明
a）制造厂厂名或标识；
b）零件号；
c）制造炉批号。
标志的部位、尺寸和方法按产品图样规定。6.1.2气缸盖应附有检验员签章的产品质量合格证，合格证上应注明：a）制造厂厂名、标识及地址；
b）内燃机型号、零件名称及零件号；c）检验目期。
6.1.3包装箱外表面应标明：
a）制造厂厂名、标识及地址；
b）内燃机型号及零件名称；
c）装箱日期、毛质量及数量；
6.2包装
6.2.1气缸盖制造成成品后必须进行清洗和防锈处理方可进行包装。包装箱应具有防雨措施，并保证在正常储运中不致损伤气缸盖。特殊要求可由订货单位和制造厂商定。6.2.2每只包装箱内应附有经制造厂质量检验员签章的产品合格证。2
6.3运输
在运输过程中，要防磕碰、防雨和防潮。JB/T9753.2-2008
包装好的气缸盖应存放在通风和干燥的仓库内。正常保管情况下，制造厂应保证自出厂之日起12个月内不致锈蚀。
人民共和
机械行业标准
气缸盖与机体
内燃机
第2部分：铸铁气缸盖
技术条件
JB/T9753.2—2008
机械：1业出版社出版发行
北京市肖万庄大街22号
邮政编码：100037
210mm×297mm·0.5印张·11千字2008年11月第1版第1次印刷
定价：10.00元
书号：15111·9459
网址：http：//www.cmpbook.com编辑部电话：（010）88379778
直销中心电话：
（010）88379693
封面无防伪标均为盗版
版权专有
侵权必究
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
