JJF 1190-2008 尘埃粒子计数器校准规范 JJF1190-2008 标准下载解压密码:www.bzxz.net
本规范适用于光散射式激光尘埃粒子计数器的校准。
1 范围 (1)
2 术语 (1)
3 概述 (1)
4 计量特性 (1)
4.1 外观要求 (1)
4.2 绝缘电阻 (1)
4.3 电气强度 (1)
4.4 自净时间 (2)
4.5 流量误差 (2)
4.6 计时误差 (2)
4.7 重复性 (2)
4.8 粒径分布误差 (2)
4.9 粒子浓度示值误差 (2)
5 校准条件 (2)
5.1 校准环境 (2)
5.2 校准用主要设备 (2)
6 校准项目和校准方法 (2)
6.1 外观要求 (2)
6.2 绝缘电阻 (3)
6.3 电气强度 (3)
6.4 自净时间 (3)
6.5 流量误差 (3)
6.6 计时误差 (3)
6.7 重复性 (3)
6.8 粒径分布误差 (4)
6.9 粒子浓度示值误差 (5)
7 校准结果的表达 (5)
8 复校时间间隔 (6)
附录A 单分散粒子乳液的稀释和储存方法 (7)
附录B 尘埃粒子发生测量装置 (8)
附录C 单分散粒子的气溶胶浓度的调整 (9)
附录D 粒子浓度示值误差测量结果的不确定度评定 (10)
附录E 粒径分布误差测量结果的不确定度评定 (12)
附录F 原始记录格式 (14)
附录G 校准结果内页格式 (15)
标准内容

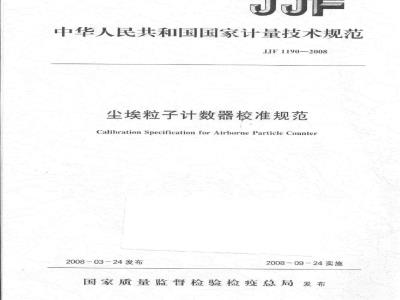

中华人民共和国国家计量技术规范JJF1190-2008
尘埃粒子计数器校准规范
Calibration Specification for Airborne Particle Counter2008-03-24发布
2008-09-24实施
国家质量监督检验检疫总局发布JJF1190—2008
尘埃粒子计数器校准规范
CalibrationSpecificationfon
Airborne Particle Counter
JJF1190-2008
代替JJG547
本规范经国家质量监督检验检疫总局于2008年3月24日批准,并自2008年9月24日起施行。
归口单位:全国环境化学计量技术委员会主要起草单位:上海市计量测试技术研究院参加起草单位:苏州市百神科技有限公司本规范委托全国环境化学计量技术委员会负责解释本规范主要起草人:
JJF1190-2008
余培英(上海市计量测试技术研究院)丁臻敏(上海市计量测试技术研究院)刘悦(上海市计量测试技术研究院)参加起草人:
胡雪城(苏州市百神科技有限公司)2
范围·
概述·
计量特性·
外观要求.
绝缘电阻
电气强度:
自净时间
流量误差·
计时误差
重复性
粒径分布误差
粒子浓度示值误差
校准条件.
校环境
校准用主要设备
校准项目和校准方法
外观要求·
绝缘电阻·
电气强度·
自净时间
流量误差
计时误差
重复性
粒径分布误差
粒子浓度示值误差
校准结果的表达…·
复校时间间隔
附录A
附录B
附录C
附录D
附录E
附录F
附录G
JJF1190-2008
单分散粒子乳液的稀释和储存方法尘埃粒子发生测量装置
单分散粒子的气溶胶浓度的调整录
粒子浓度示值误差测量结果的不确定度评定粒径分布误差测量结果的不确定度评定原始记录格式
校准结果内页格式
(1)
(2)
(2)
(3)
(3)
(5)
(5)
JJF1190-2008
尘埃粒子计数器校准规范
本规范适用于光散射式激光尘埃粒子计数器(以下简称粒子计数器)的校准。2术语
2.1单分散粒子(monodispersepartiele)一批聚苯乙烯球状粒子,其粒子直径分布的相对标准偏差≤5%,参见附录A。2.2粒径(particle size)
空气中某种离散粒子的直径(简称粒径),是与散射光的强度相对应的某单分散粒子的直径,单位um。
粒子计数器测定的粒子的粒径在(0.110)um范围内。2.3粒子浓度(particleconcentration)在规定的采样流量和采样时间内,被测空气单位体积中存在的不小于指定粒径的离散粒子的个数。
2.4粒径分布误差(errorof particlesize)粒子计数器对不同粒径粒子在气溶胶中所占百分比进行测量时的测量误差3概述
粒子计数器是测定洁净空气中离散粒子的粒径及其粒子浓度,以确定洁净室和洁净环境的洁净度等级的仪器。尘埃粒子计数器亦可用于空气含尘量的测量,以及净化台和过滤器的性能检测
粒子计数器主要由气路系统、光学系统、数据处理系统等部分组成。其工作原理是:空气中的粒子对人射光有散射作用,散射光的强度与粒径有关。将含有尘埃颗粒的空气从尘埃粒子计数器的采样口吸入,通过光敏感区时,尘埃粒子受光照射,散射出与粒子大小成一定比例关系的光脉冲信号,该信号被光敏器件接受并转换成相应的电脉冲信号再被放大,通过对一个检测周期内电脉冲的计数,便可得知单位体积采样空气中的尘埃粒子个数,即粒子浓度。
4计量特性
4.1外观要求
无影响校准结果的缺陷:各零部件应齐全并且连接可靠,不应有影响使用的损伤和变形;各旋钮和开关无损伤和卡死现象4.2绝缘电阻
仪器绝缘电阻不小于20MQ。
4.3电气强度
JJF1190—2008
仪器经受1.5kV/50H1z交流试验电压,保持1min,不应出现飞弧和击穿现象4.4自净时间
不大于10min。
4.5流量误差
采样流量设定值的误差不超过士5%4.6计时误差
采样时间6min的计时误差不超过量1s。4.7重复性
在相同测量条件下,粒子浓度连续测量值的重复性不大于10%FS。4.8粒径分布误差
0.5um、5um粒径挡分布误差不超过土30%。4.9粒子浓度示值误差
粒子计数器处于正常工作状态后,0.5um粒径挡的粒子浓度示值误差不超过±30%FS。
注:以上技术指标供校准时参考5
校准条件
5.1校准环境
环境温度:(20士5)C:
环境相对湿度:75%RH;
供电电源:(220上22)V,(50±2)Hz:实验室:洁净度10000级的净化室或净化区。5.2校准用主要设备
5.2.1单分散粒子:(0.1~10)um各粒径挡的单分散粒子,其粒径分布的相对标准偏差5%。单分散粒子的稀释液见附录A5.2.2尘埃粒子发生测量装置:发生粒子粒径范围(0.1~10)um,粒子浓度(1000~100000)个/28.3升:流量稳定性控制在土5%/8h:粒子浓度测量的重复性≤5%。技术要求详见附录B。
秒表:分度值0.01S
流量计:40L/15级和4L/1.5级。纯水:采用反渗透法制得的,满足GB/T17323一1998的纯净水容量瓶:100mL,A级。
微量进样器:10,4%FS。
超高效过滤器:可过滤0.1um的粒子。绝缘电阻表:500V,10级。
耐压测试仪:(0~5)kV,5级。校准项目和校准方法
外观要求
JJF1190—2008
开机,依据粒子计数器说明书进行预热,目测检查。6.2绝缘电阻
仪器处于非工作状态,开关置于接通位置,用500V兆欧表检查粒子计数器的电源相线、中线的连线与地线端之间的绝缘电阻。6.3电气强度
仪器处于非工作状态:开关置于接通位置,用耐压测试仪在电源相线、中线的连线与地线端加试验电压。试验电压为频率50Hz的基本正弦波交流电压,泄漏电流最大不性及是的。电尿单据的体险糖的甲的超过5mA。
然后逐渐升到1.5kV.保持1min
后平稳下降到零,不应出现更弧和击穿现象。6.4白净时间
仪器预热进人正常全作状态后,先对实验室内的空气进行粒子浓度测量1min,然后将粒子计数器采样口接超高效过滤器(或仪器自备的自净口,使粒子计数器处于自净状态,并开始计时。每次采样时间为1m并且连续进行粒子浓度三次为零时停
止计时。
从仪器开始计时到停止计时之间的时间为自净时间。6.5流量误
6.5.1采样流量要求在10000洁净室中进行,并记录下测量时的温度、湿度和大气压力。
6.5.2将标准流量计接在仪器的进气口上,接管尽可能短。开机开采样泵,粒子计数器进入正常手作状态后,调整仪器流量至其设定值。测定其流量样测定1次,
6.5.3按式
计算采样流量误差Q:
式中:Q粒子计数器采样流量的2次实际测量值的平均值Q。—粒子量数器采样流量的设定的标称值。6.6计时误差
款,0.5h后再同
6.6.1粒子计数器进人正常开作状态后,将采样间设是在6min,同时启动秒表和粒子计数器。待粒子计数器到送设定的采样间时,停止计时。记录秒表最后显示时间t。
按式(2)计算计时误差△1:
式中:to
粒子计数器的采样定时时间,.=3605:t
6.7重复性
秒表计时时间。
使用附录B装置进行重复性试验,被检仪器进人正常工作状态后先自净6.7.1
6.7.2将0.5um左右的单分散粒子稀释液,充分摇勾后,注入附录B装置的喷雾头JJF1190—2008
中,雾化后粒子浓度控制在(4500~5500)个/28.3升之间。雾化后,按照仪器操作规程输人到被检粒子计数器。
6.7.3在粒子计数器正常运转5min后开始测定粒子浓度,连续采样至少10次6.7.1
按式(3)计算0.5m的粒子浓度的平均值:s
式中:
(n10)
被检粒子计数器大于等于0.5um的粒子浓度各次测量值、粒子计数器的重复性按照式(4)计算:Vn
式中:
Cas)
引用值,此处即为气溶胶所在洁净度等级的最高粒子浓度值10000个/28.3升
6.8粒径分布误差
粒子计数器进人正常工作状态后先进行自净。6.8.1
6.8.2按照6.7.2方法,将0.60m左右单分散粒子稀释液通过附录B装置输入到被检粒子计数器
在粒子计数器正常运转5min后开始测定粒子浓度,连续采样3次。6.8.3
按式(5)计算粒径分布h:
hw=co×100%
式中:co.5
被检粒子计数器的大于等于0.5m的粒子浓度第,次测量值:被检粒子计数器的大于等于0.3um的粒子浓度第t次测量值。按式(6)计算粒径分布的平均值:6.8.5
粒子计数器再进行自净
按照6.7.2方法,将0.4um左右单分散标准粒子通过附录B粒子浓度发雾装置输人到被检粒子计数器。
6.8.8在粒子计数器正常运转5min后开始测定粒子浓度,连续采样3次,每次采样Imin
按式(7)计算粒径分布h3
h2,=Co×100%
式中时
被检粒子计数器的大于等于0.5um的粒子浓度第次测量值;被检粒子计数器的大于等于0.3m的粒子浓度第1次测量值。6.8.10按式(8)计算粒径分布的平均值:h
JJF1190—2008
6.8.11按式(9)计算粒径分布误差△hAh=h-h理论道
使用0.6um粒子测量时h塑论值=100%,使用0.4μm粒子测量时h典论值=0%。6.8.12同样的方法,测量并计算5.0挡粒径分布误差。6.9粒子浓度示值误差
6.9.1粒子计数器经过预热时间后:先进行自净(9)
6.9.2将0.5um单分散粒子稀释液通过附录B的装置产生稳定的气溶胶,输人到相同流量的精密粒子计数器和被检粒子计数器中,雾化粒子浓度控制在(4500~5500)个/28.3升之间。
6.9.3在粒子计数器正常运转5min后开始测定粒子浓度,粒子计数器连续测1e次。6.9.4按式(10)计算精密计数器10次测量的平均值c17
(n=10)
6.9.5按式(11)计算被检粒子计数器10次测量值的平均值1:(n=10)
式中:CbZxz.net
被检粒子计数器的大于等于0.5um的粒子浓度第k次测量值。6.9.6按式(12)计算粒子浓度示值误差1:Ya=二“×100%
式中:CN
引用值,此处即为气溶胶所在洁净度等级的最高粒子浓度值10000个/28.3升。
6.9.7同样地,单分散粒子稀释液粒子浓度控制在(45000~55000)个/28.3升之间,用上述方法,检测并计算出粒子浓度示值误差2-G×100%
式中:c——-引用值,此处即为气溶胶所在洁净度等级的最高粒子浓度值100000个/28.3升。
7校准结果的表达
校准结果应该在校准证书或校准报告上反映校准证书或校准报告至少包括以下信息:标题,如“校准证书”或“校准报告”;实验室名称和地址;
进行校准的地点:
校准证书或校准报告的唯一性标识(如编号),每页及总页数的标识:送校单位和地址:
送校对象的描述和明确标识;
JJF1190-—2008
校准日期,需要时应说明送校日期:如果与校准结果的有效性和应用有关时,应该对抽样程序进行说明:校准所依据的技术规范;
校准所使用的测量标准的溯源性及有效性说明:校准环境的描述;
校准结果及测量不确定度的说明:校准证书或校准报告签发人的有效标识以及签发日期校准结果仅对被校对象有效的声明未经实验室书面批准,不得部分复制证书或报普的病d
复校时间间隔
粒子计数器的复校时间间隔由用产决差,建议不超过1年T
ISHING
附录A
JJF1190—2008
单分散粒子乳液的稀释和储存方法A。1单分散粒子的储存方法
A.1.1高浓度的聚苯乙烯乳液称为原液,需放人冰箱中储存。A.1.2冰箱的温度保持在(5~15)℃之间。A.1.3原液加纯水稀释后称为单分散粒力硒释液!应装人磨口的玻璃瓶中,盖紧瓶盖放入冰箱中储存。
必须将溶液摇匀后,
才可以取出需要的数量使用。
如果溶液出现给块现象,
一般应做报废处理
储存两年以
上的原液或稀释液,
单分散粒
的稀释方法
使用时需要对其中的粒于重新标定。将高浓度的聚苯乙烯原液直接滴于干净的微量烧杯中,以进免原液污染。zL的微量取样器将50L的原液由微量烧杯中移大100mL容量瓶中。选取
向容量瓶中注入纯水,接近00ml刻线时,盖紧容量瓶塞来回反转3次,
使溶液充分湿
再将纯水注人
直至到达100mL刻线处。
METROL
附录B
本装置工作原理图如下:
喷雾头
内置单分散粒子稀释液
被检粒子计数器
JJE1190—2008
尘埃粒子发生测量装置
洁净空气
缓冲器1
(气溶胶)
缓冲器2
(稳定气溶胶)
图B.1尘埃粒子发生测量装置工作原理图B.1工作原理
精密粒子计数器
喷雾头中装有某粒径的单分散粒子稀释液。用喷雾干燥法,在本装置(如图B.1)的缓冲器中,得到稳定的单分散粒子的气溶胶。精密粒子计数器可显示气溶胶的粒子浓度。
技术要求
装置测量范围:粒径(0.1~10)um,粒子浓度(1000~100000)个/28.3升B.2.1
装置中各气路的流量稳定性控制在主5%/8h。B.2.3
使用本装置,粒子浓度测量的重复性≤5%。本装置中的精密粒子计数器必须参加国家组织的比对,并获得满意结果,方可B.2.4
进行粒子浓度示值误差的校准,用台精密粒子计数器对同一尘埃粒子发生测量装置发生的稳定被测对象进行测量,取这些测量结果的平均值作为标准值,同时分别给几台精密粒子计数器赋值。
