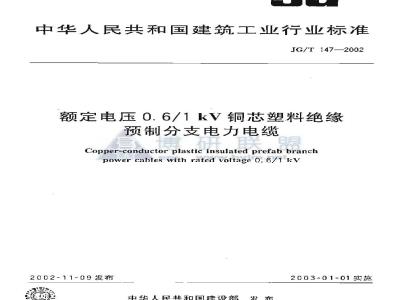

中华人民共和国建筑工业行业标准JG/T 147—2002
额定电压0.6/1kV铜芯塑料绝缘
预制分支电力电缆
Copper-conductor plastic insulated prefab branchpower cahles with rated voltage 0. 6/1 kV2002-11-09发布
中华人民共和国建设部发布
2003-01-01实施
JG/T147—2002
本标准根据GB/T1.1一2000<标准化工作导则第1部分：标准的结构和编写规则》和GB/T1.31997《标准化工作导则第1单元：标准的起草与表述规则第3部分：产品标准编写规定）进行编写。
标准参照了日本电线工业会JCS第376号A（1992)《600V带分支线的电缆标准本标难的附录 A为规范性附录。标难白建设部标能定税研究所出本标难由建设部建筑制品与构配件产品标准化技术委员会归口。本标准负责起草单位：中国建筑标准设计研究所、上海南洋-藤仑电缴有限公司、中国胜武实业有限公司、宝胜科技创新疆份有限公司木标滩主要起草人：宏育同、国民、施宏帆、杨胜武、崔学林、李雪佩、蒋佩作。本标唯于2002年11月首次发布。A
博研联盟
BBsbylm.net
W3x888.com
额定电压0.6/1kV铜芯塑料绝缘
预制分支电力电缆
IG/T147—2002
本标准规定了额定电压0.6/11V铜芯塑料绝缘预制分支电力电缆（以下商称预制分支电力电缆）产品的结构、型号、要求、试验方法、检验规则、标志、包装、运输和储存等。本标准活用于额定电压0.6/1kV铜芯聚氧乙烯、聚乙烯或交联聚乙烯绝缘塑料护套预制分支电方电缆。
本标准不适用于预制分支电力电缆系统中所选用的其他设备与元件，如配电装等，其应符合各白本身的技术标准。
2规范性引用文件
下列文件中的条款通过本标推的引用而放为本标雅的条款。凡是注日期的引用文件，其随后所存的修改单（不包括勘误的内容）或修订版均不适用于本标难，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T2900.10电工名称术语电线电缆GB/T2951电筑绝线和护套材料通用试验方法w.bylm.netGB/T 2952.1电缆外护层总则
GR/T2952.3电缆外护层非金属套电缆通用外扩层GB/T3048.6电线电缆电性能试验方法绝缘电阻试验电压-电流计法GB/T3048.8电线电缆电性能试验方法交流电压试验GR/T3956电缆的导体
GR6995.1电线电缆识别标志第一部分：一般规定GR6995.3电线电缆识别标志第三部分：电线电缆识别标志GB/T9327-1998电缆导体压缩和机械连接接头试验方法GR12706额定电压35kV及以下铜芯、铝芯塑料绝缘电力电统GB/T12666电线电缆燃烧试验方法GB/T17650取自电缆或光缆的材料燃烧时释出气体试验方法GB/T17651电缆或光在特定条件下燃烧的烟密度定GB/T18380电缆在火焰条件下的燃烧试验JB/T8137—1999电线电缆交货盘3术调和定义
GB/T290C.10确立的以及下列术语和定义适用于本标准。3.1额定电压
额定自压是电缆设计和电性能试验用的基推电压，用U。/表示，单位为kV。本标准的额定心函为 U./U-0. 6/1 kV.
JG/T147--2002
U。一一任一相导体和\地\（金属所蔽.金同护层或周因介质)之间的电压有效值。[]一为多芯电或单芯电缆系统任何两相导体之间的自压有效值。3.2本标准中的术语定义
预制分支电力电缆
贴指根据设让要求，制造厂采取顾制作方式，完成了位于主干电缆上制作带有支线电缆及其接头的电电缆。
主干电缆
指件为主于线的塑料绝缘电力电缆。即为额定电压0.6/1V铜单芯塑料绝缘电力电缆，3. 2. 1
友线电缆
是指作为分支线的塑料绝缘电力电缆。即为额定电压0.6/1kV铜单芯塑料绝缘点力电织。3.2. 4
分支接头
主升电与支线电缆的预制连接接头。3.2.5
分对短接型连接件
用比接式将生千电继利支线中绒的导体拓五紧固在一起，确保导休可靠电气接触的铜或铜合金导电企。
提升金具
博研联盟
安装在主干毛缆终端上部的提升器材。型号和规格
4.1预制分支电力电缆型和规格说即FZ -(） -0. 6/1 -()
1）非统合电统省略。
4.2预制分支电力电缆型号如表1。2
(）（
分支电缆标称截面（mm）
丰干功然标称投面（mm）
致合电缆报数
额定电压
电缆型号
预划分支电力电缆
FZ-VV-0. 6/1
FZ-ZRVV-0.6/:
FZ-NHVV-D. $/1
FZ-YJV-0.6/1
FZ-ZRYJV-0.6/1
FZ-NHYJV-0.6/1
F2-WDZYJV-0.6/1
FZWDNIYJV-O.G/L
JG/T147—2002
额定电压0.6/1kV壁氧乙烯绝缘聚乙扩套颈制分支电力电缆额定电乐0.6/kV聚氧乙烯绝缘聚氯乙烯护套阻燃顶制分支电.力电缆额定电压0./1kV聚氯乙烯绝缘聚钒乙烟护套耐火颜制分支电力电缆额定电压0.6/1kV交联聚乙烯第绿聚瓶Z爆护套颈制分支电力电缆额定电压0.6/1V交联乙烯绝缘聚氟乙烯护套阻燃预制分支电力电缆额定电压.6/1kV交联暴乙烯绝级聚氧艺烯护套耐火预制分支电力电缆额定电氏0.6/1kV交联聚乙烯绝缘聚郑烃护食低烟无卤预制分支电力电缆额定电压0.6/1kV交联聚艺烯绝缘聚烯烃护套低烟无列火预制分支电大电缆预制分支电力电缆规格如表2。
主干电缆微百/mm
支线电程面/mm2
证，较含合的负制分支电力电经主干电统的最大载而为303m。要求
5. 1 一般要求
主于电缆和支线电缆应符合GB/T3956，GR12706，GB/T12666以及本标准第2中的相关标准的规定。
5.7使用条件
5.2.1预制分支电力中缆导体的最高额定温度：3
JG/T147—2002
交联聚乙烯绝缘为90℃
聚氯乙烯绝缘为70℃
5.2.2短路时（最长找续时间不超过5s）也绩导休最高温度：交联聚乙烯绝缘不超过250℃
桑氯乙烯绝缘不超过160℃
5.2.3聚氯乙矫绝缘预制分支电力电缆敷设时环境温度不应低丁0℃，容许弯曲半径为电缆外径的30倍。交联聚乙烯绝缘预制分支电力电缆容诈弯曲半径为电缆外径的30危。5.3主干电缆导体截面积
5.3.1当预制分支电力电缆垂百敷设时，为了保证强度，主干也缆的导体标称裁面不定小于10mm2，而水变敷设时，主干电缆标称截面可按需要选定，预制分支电力电缆的型号规格应报据颜定负载及使所环境要求来选推。5. 3. 2
制分支电力电缆的性能
性能应符合表3的规定。
连续性
绝缘耐压
热循医试骏
【分支接头】
分支接头阻燃
提升金具
阻燃型电缆阻燃试验
耐火型电维燃烧试验
低烟无风型电缆试险
性能要求
模制接头应光洁甲整，不应有有损性能的伤痕、细孔、气泡或蹈线等缺陷
元断线
酮录 A
移去火焰后，15内自行燃灭
玩张拉力
绝经耐压
绝缘电网
热变形
2412低重业不持出
3.5kV/lmin
抗张强耍
伸长率
抗张强度
坑张强度
停长率
试片不
好度少啦心0%
多加热前的%
专证热前0%
孕耐油前80%
含耐油前60%
通过GR/T18.380.3现定的C类试验性能要求通过B/T12555.6规定的B类试验结集评定通过G5/T17650.GB/T17651规定的排荐值战验方法迈用款
券通计检测
CB/T 3048. 8
GB/T 3015. E
见附录人
GE/T 12666 及
d3/r18380
GB/T 3018.8
GE/T 3048. 6
S3/T2951.1
GB/3 2951. 1
GB/1 20S1. 2此内容来自标准下载网
GB/T 2951. 1
GB/T 2951. 5
GB/T 2951.4
GR/T 295).6
GD/T 18380. 3
GB/T 12666.R
GB/T 17650
GB/T 17651
JG/T147—2002
5.5分支压接型连接件，材质为铜或铜合金，便于压制连接的“C”型结构，压紧后不应发生龟裂或损害钢导线。
5.6分支接头的绝缘：绝缘等级不低于主干电缆绝缘等级，最厚度不低于绝缘和护套的呼度之和。5.7提升金具：性能见表3。
6试验方法、检验规则
6.1试验分类
6.1.1.型式试验(符号T)
型式试验是指按一般商业原则，对本标准规定的任一种型号电缆技术要求全部进行的试验，以证明电缆具有良好的性能，能满足规定的使川要求型式试验的本质是一巨进行这些试验后，可不必重复进行，如果改变电缆材料或设计会影响电缆的性能时，则必须重复进行。6.1.2抽样试验（符号S)
执样试验是指在成品电缆试样上或取自成品电缆元件上进行的试验，以证明产品符合标准要求。6.1.3例行试验(符号 R)
例行试验是指制造厂对全部电缆成品进行的试验。6.2试验方法和检验规则
试验方法和检验规则按表4的规定。表4
连续性
绝缀谢压
绝缘电阻
热欲环试验
分支接头阻燃试验
提升金具
（含提升金屑网套）
模制用塑料试验
阻燃型电缆阻燃试验
耐火型电莞燃烧试验
低烟无卤型电缆试验
试险力法
呼遵计检测
GB/T 304S. 8
GB/T 3015. 6 yim.net
见附录A
GR/T 13666,GA/T 18380. 3
抗张拉力
绝绿耐压
绝缘电阻
抗张强度
伸长率
抗张强度
伸长率
抗张弱店
热变形
24h2倍电缆静重
GR/T 3048. 8
GH/T 3013. S
GB/T 2951. 1
GB/T 2951. 1
GB/T 2951. 1,GH/T 2951. 2
GB/T 2951. 1,GB/T 2951. 2
GB/T 2951. 1,GB/T 2951. 5
GB/T 2951. 1,GB/T 2951. 5
G3/T 2351. 4
GH/T 2951. S
GB/T 18380. 3 规定的 C 类试股GB/T12666.6规定的B类试验
GB/T 17650,GB/T 17651
试验类型
JG/T147—2002
7标志、包装、运输和储存
7.1成品电缆标志
成品电缆护套上应有制造厂厂名，产品型号及额定电压的连续标志，对绞合或束制的主于电缆护上应有相序标志。标志字迹游晰，容易辨认，耐擦。或品电缆标志应符合GB6995.3的规定，当电缆采用单色护套时，电缆护套农面还应印有序或颜色识别标志。7.2包装
电缆应妥普包装在衍合JB/T8137一1399规定要求的电缆盘上交货，主于电缆和支线电缆末端应可靠封塔、密封，并用适当的方法牢固地固定在电缆盘上。以免在运输，存放过程中造成损环，重是不超过80kg重的短段电电缆，允许成图包装。出口产品的包装应按相关规定执行7.3
成盘电缆的电统盘外侧及成圈电维的加标签制造广广名和商标
主于电缆和支线电缆型号及规格：长度.m，
手kgt
刺造日期：
丧示电缆盘正确旋转方向的符号，陈雅编号。
运辑和储存
运输中严禁从高处扔下装有电缆的电缆盘，严禁机械损伤电缆：吊装时，严禁几微同时吊装。在车辆、船纳等运输工具上，电缆盘必须放稳，并月合适的方法因定，防方境或新您
电缆应避免在器天存放，电缆盘不充许平放，电缆应存放在通风和无有害气体侵想的场所。V
3x888.com
A.1试验设备和计量仪器
附景A
（规范性晰录）
分支接头热循环试验方法
试验设备如图A。1，容量必须满足试验要求。A. 1. 1:
JG/T147—2002
试验设备采用单和220V或两相380V、50=Hz交流电源供电，电源窄量应满足试验设备A.1.2
要求。
电流互.感器精度不低于0.2级，电流表误差不超过士2%。
热电假分度FA-2、线径0.2tmm~0.4mm.A.1.5
A.1.6数字温度精度不低于士3%
A.2试样
A.2.1样应是一段成品预制分支电力电缆，其主干电缆上应包含有两个相同规格的分支接头，辆个分支接头之间距离不小于2000 min。A2.2试样上两个分支接头外部主于电缆的长度均应不大于1011m，长部分应在试验前裁去。两支线电缆中最短的一根应大于表A.1中规定的L值，至少应有一根的长度大于(2000mm1-1)。表A
支线电缆标称线面/mml
通电或断电时间/min
分支接头端距离电流均等处理点间的最小距高1/mmboylm.n15
JG/T 147—2002
A.3试验件和续路连接
A.3.1按图A.1所示方法进行电气连接，诱个分支接头间的主千电缆应穿进穿心变压器的铁芯中。A.3.2在较长的支线电缆上裁取长度为2000mm的一段作为标准导休电缴，再将两个支线电缆保留相同长度，该长度最短不应小于表A.1规定的L值，A.3.3将标准导休穿过测电流用的电流互感器线圈中，两端分别与两支线电缆导体相连接，连接处按照GD/工9327.21988附录A的方法做成均流器。充许采月木标准中分支接头的连接方法连接但新形成的分支接头应在本试验检查范固之内。A，3.4当电流互感器需要穿绕二圈及以上时，应使用从接头处到均流器的支线电缆穿绕（试样长度应项先考虑），标推导体电缆尽量保持水平拉直。空流223 V
电气控制装置：
谢压器：
穿心变医器；
被酬分克电纸
均流器：
电流互感器：
一电流表。
A.3.在被检测的分支接头（包含新形成的分支接头，均流器除外）和标难导体电缆的中问段政智热电偶探头应深人护查层和绝缘层，要求良好地接触导体而不损仿早体。A.3.6试样放置在15℃～35℃的不受通风影响的空气环境中。A.3.7试样成水平悬空敷设，离墙距离大于30cm，离天花板号地面大于60cm，离其他导线距高人于20cm.
A.4试验步骤
A.4.1检测各测温点温度值符合试验环境要求A.4.2接通中源，调整润压器，使标准导体电缆的度上开至证样也缆导体最商额定温度加5℃～10℃，拆在2h内温度读数安化不大于2℃时记录该电流宜，并将比值确定为热循环试验的试验电流值A.4.3按表A.1规定的通电、断电时间进行循环试验，共行125次循环试验，每25次通电循环结束时测逻记录各被测温点的温升值。8
A.5试验结果判定
当试验结果同吋符合5.1、5.2要求时为合格。A.5.1第25次循环试验结束时，分支接头温升值应不大于标难导体电缆的温升值。JG/T 147—2002
A.5.2从第26次循环起，每25次循环试验结束时记录并计算标推导体电缆与分支按头温度差值，该差值应大于其平均值减8℃的差值。博研联盟
