本标准规定了长轴离心深井泵型式、型号和基本参数和尺寸。本标准适用于从水井中提水的长轴离心深井泵(以下简称“泵”)。泵的井下部分最大外径不大于700mm,最大 下井尝试不大于200m. JB/T 3564-2006 长轴离心深井泵 型式与基本参数 JB/T3564-2006 标准下载解压密码：www.bzxz.net

ICS23.080
备案号：18977—2006

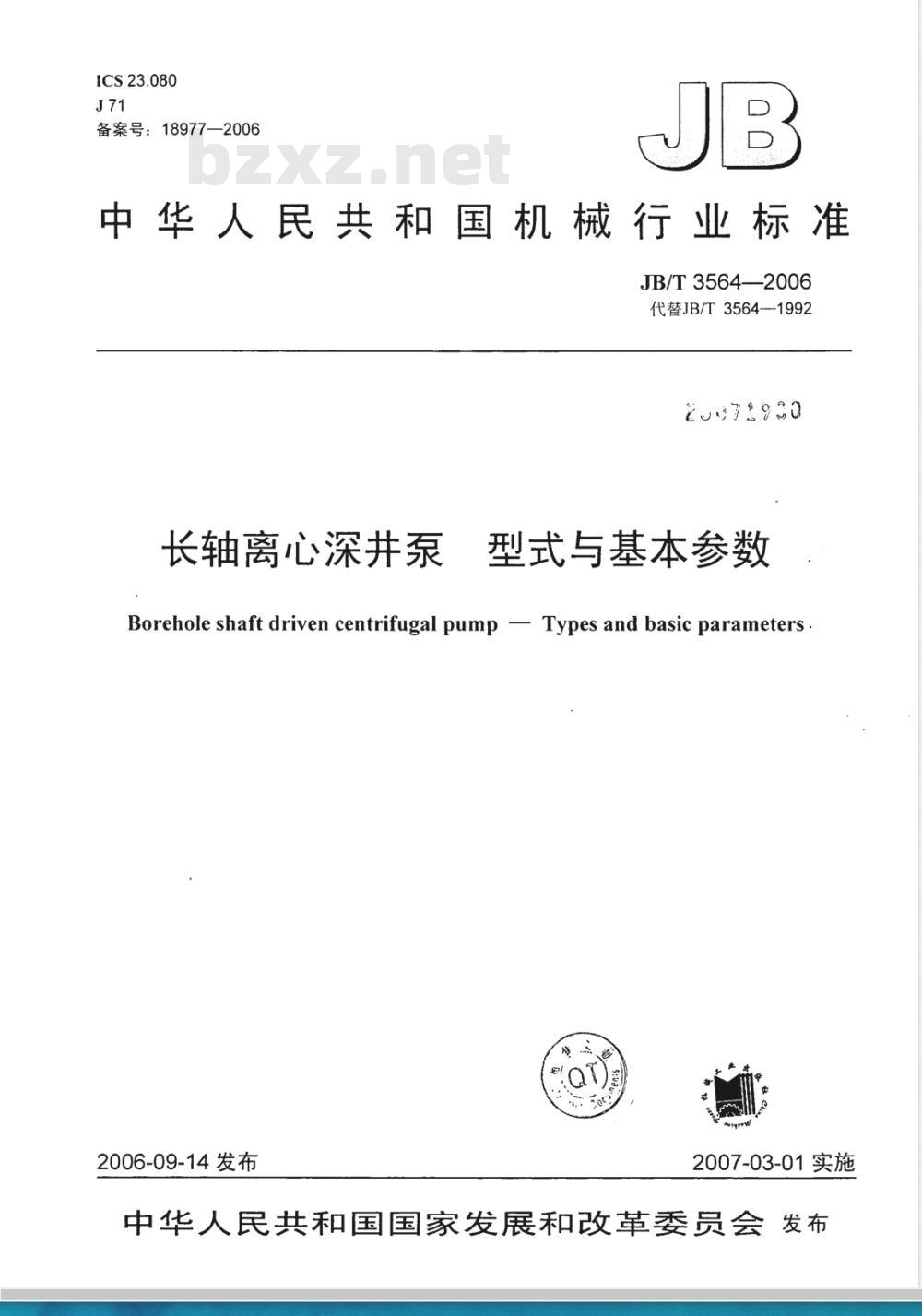

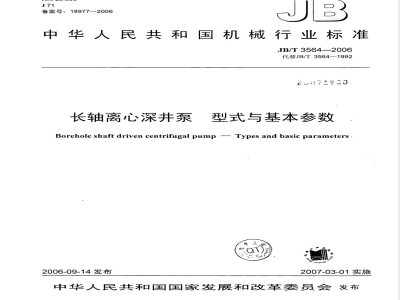

中华人民共和国机械行业标准
JB/T3564—2006
代替JB/T3564—1992
271930
长轴离心深井泵
型式与基本参数
Borehole shaft driven centrifugal pump - Types and basic parameters 2006-09-14发布
2007-03-01实施
中华人民共和国国家发展和改革委员会发布前言．
2规范性引用文件
4.1型号表示方法
4.2标记示例，
5基本参数.
c00000000000
JB/T3564—2006
JB/T3564—2006

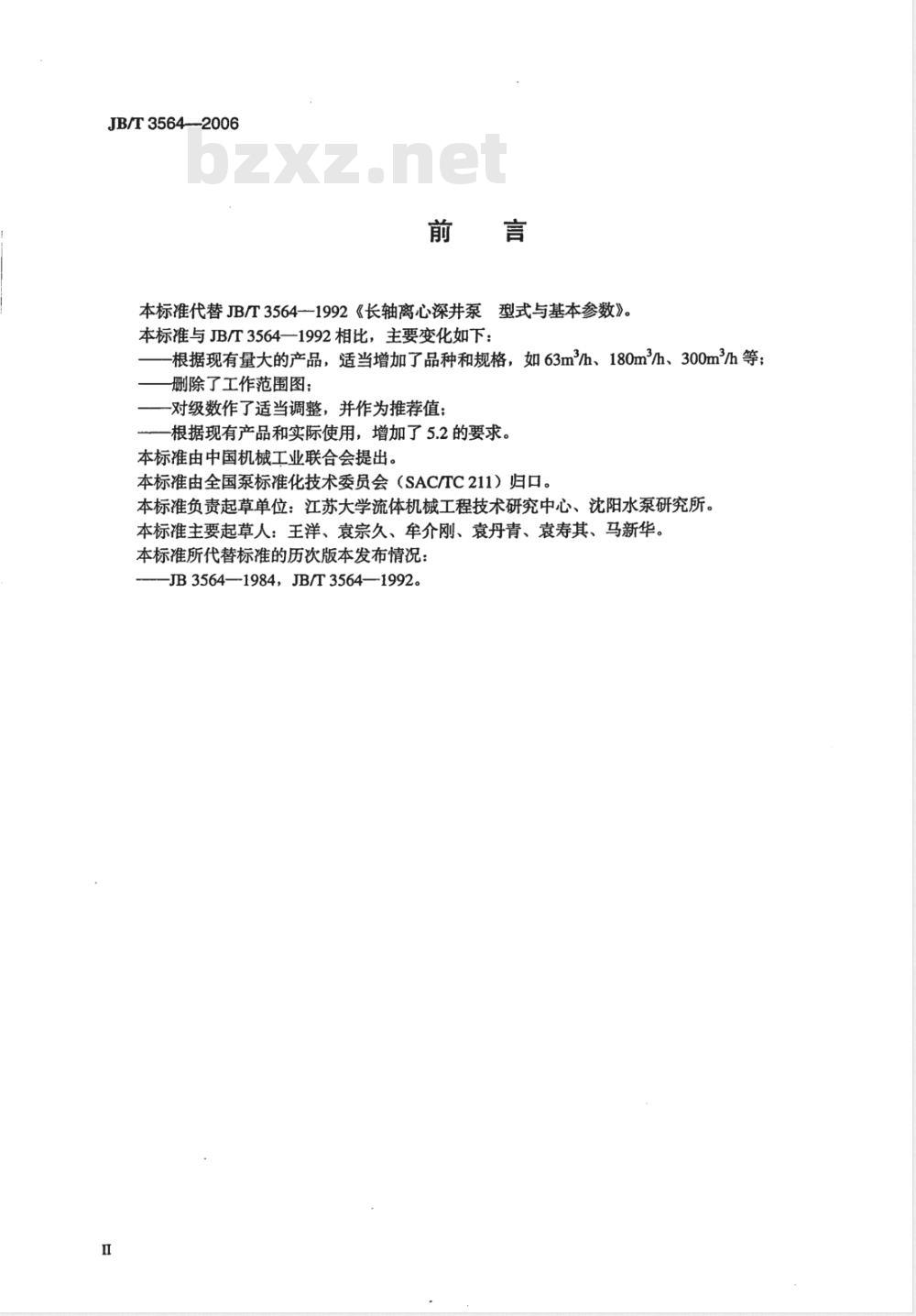

本标准代替JB/T35641992《长轴离心深井泵型式与基本参数》。
本标准与JB/T3564一1992相比，主要变化如下：根据现有量大的产品，适当增加了品种和规格，如63m2/h、180m2/h、300m2/h等；删除了工作范围图；
-对级数作了适当调整，并作为推荐值：根据现有产品和实际使用，增加了5.2的要求。本标准由中国机械工业联合会提出。本标准由全国泵标准化技术委员会（SAC/TC211）归口。本标准负责起草单位：江苏大学流体机械工程技术研究中心、沈阳水泵研究所。本标准主要起草人：王洋、袁宗久、牟介刚、衰丹青、袁寿其、马新华。本标准所代替标准的历次版本发布情况：JB3564—1984，JB/T3564—1992。I

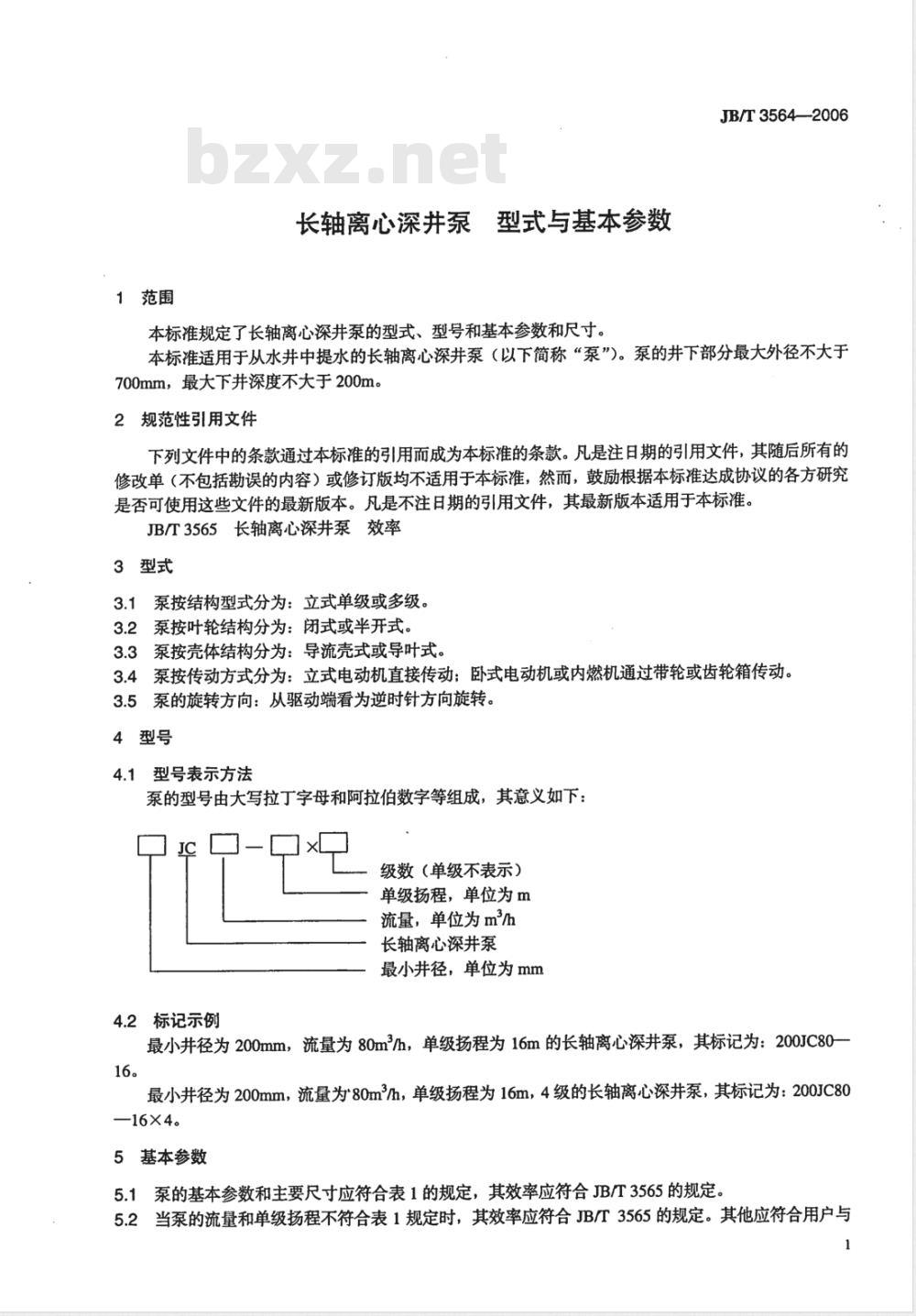

1范围
长轴离心深井泵
型式与基本参数
JB/T3564—-2006
本标准规定了长轴离心深井泵的型式、型号和基本参数和尺寸。本标准适用于从水井中提水的长轴离心深井泵（以下简称“泵”）。泵的井下部分最大外径不大于700mm，最大下井深度不大于200m。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。JB/T3565长轴离心深井泵效率
3型式
3.1泵按结构型式分为：立式单级或多级。3.2泵按叶轮结构分为：闭式或半开式。3.3泵按壳体结构分为：导流壳式或导叶式。3.4泵按传动方式分为：立式电动机直接传动：卧式电动机或内燃机通过带轮或齿轮箱传动。3.5泵的旋转方向：从驱动端看为逆时针方向旋转。4型号
4.1型号表示方法
泵的型号由大写拉丁字母和阿拉伯数字等组成，其意义如下：口□口
级数（单级不表示）
单级扬程，单位为m
流量，单位为m/h
长轴离心深井泵
最小井径，单位为mm
4.2标记示例
最小井径为200mm，流量为80m2/m，单级扬程为16m的长轴离心深井泵，其标记为：200JC8016。
最小井径为200mm，流量为80m2/m，单级扬程为16m，4级的长轴离心深井泵，其标记为：200JC80—16×4。
5基本参数
5.1泵的基本参数和主要尺寸应符合表1的规定，其效率应符合JB/T3565的规定。5.2当泵的流量和单级扬程不符合表1规定时，其效率应符合JB/T3565的规定。其他应符合用户与2
JB/T3564—2006

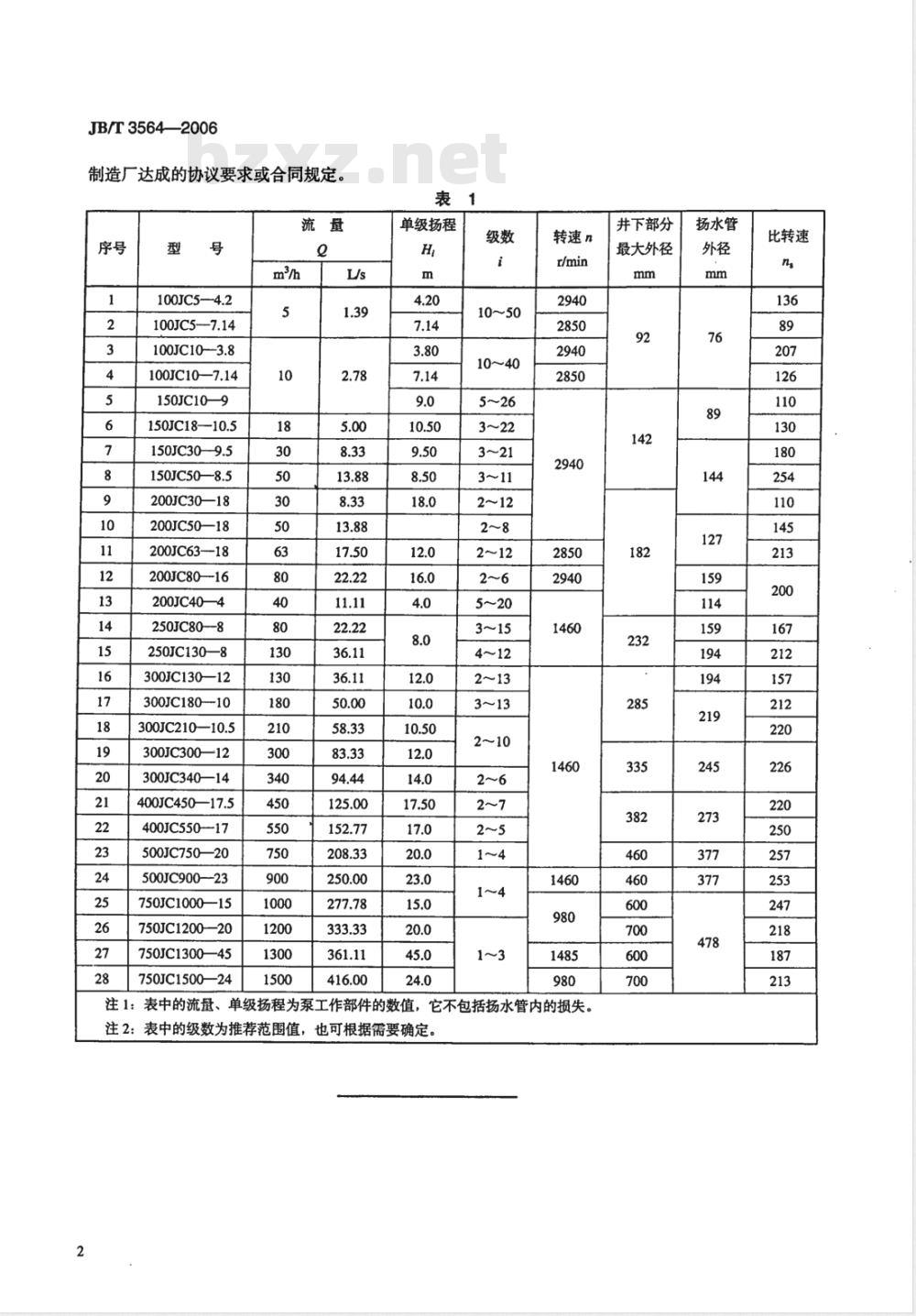

制造厂达成的协议要求或合同规定型号
100JC5—4.2
100JC5—7.14
100JC10—3.8
100JC10—7.14
150JC10—9
150JC18—10.5
150JC30—9.5
150JC50—8.5
200JC30—18
200JC50—18
200JC63-18
200JC80—16
200JC40—4
250JC80—8
250JC130—8
300JC130—12
300JC180—10
300JC210—10.5
300JC300—12
300JC340—14
400JC450—17.5
400JC550-17
500JC750—20
500JC900—23
750JC1000—15
750JC1200—20
750JC1300—45
750JC1500—24
单级扬程
2～10
转速n
注1：表中的流量、
单级扬程为泵工作部件的数值，它不包括扬水管内的损失。注2：表中的级数为推荐范围值，t也可根据需要确定，
井下部分
最大外径
扬水管
比转速
JB/T3564-2006
中华人民共和
机械行业标准
长轴离心深井泵
型式与基本参数
JB/T3564—2006
机械工业出版社出版发行
北京市百万庄大街22号
邮政编码：100037
210mm×294mm·0.25印张·8千字2007年3月第1版第1次印刷
定价：10.00元
书号：15111·7907
网址：http://www.cmpbook.com编辑部电话：
（010）88379779
（010）88379693
直销中心电话：
封面无防伪标均为盗版
版权专有
侵权必究
2规范性引用文件
4型号..
4.1型号表示方法
标记示例．
5基本参数bZxz.net
JB/T3564—2006
1范围
长轴离心深井泵
型式与基本参数
JB/T3564—-2006
本标准规定了长轴离心深井泵的型式、型号和基本参数和尺寸。本标准适用于从水井中提水的长轴离心深井泵（以下简称“泵”）。泵的井下部分最大外径不大于700mm，最大下井深度不大于200m。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。JB/T3565长轴离心深井泵效率
3型式
3.1泵按结构型式分为：立式单级或多级。3.2泵按叶轮结构分为：闭式或半开式。3.3泵按壳体结构分为：导流壳式或导叶式。3.4泵按传动方式分为：立式电动机直接传动：卧式电动机或内燃机通过带轮或齿轮箱传动。3.5泵的旋转方向：从驱动端看为逆时针方向旋转。4型号
4.1型号表示方法
泵的型号由大写拉丁字母和阿拉伯数字等组成，其意义如下：口□口
级数（单级不表示）
单级扬程，单位为m
流量，单位为m/h
长轴离心深井泵
最小井径，单位为mm
4.2标记示例
最小井径为200mm，流量为80m2/m，单级扬程为16m的长轴离心深井泵，其标记为：200JC8016。
最小井径为200mm，流量为80m2/m，单级扬程为16m，4级的长轴离心深井泵，其标记为：200JC80—16×4。
5基本参数
5.1泵的基本参数和主要尺寸应符合表1的规定，其效率应符合JB/T3565的规定。5.2当泵的流量和单级扬程不符合表1规定时，其效率应符合JB/T3565的规定。其他应符合用户与JB/T3564—2006
制造厂达成的协议要求或合同规定型号
100JC5—4.2
100JC5—7.14
100JC10—3.8
100JC10—7.14
150JC10—9
150JC18—10.5
150JC30—9.5
150JC50—8.5
200JC30—18
200JC50—18
200JC63--18
200JC80—16
200JC40—4
250JC80—8
250JC130—8
300JC130—12
300JC180—10
300JC210—10.5
300JC300—12
300JC340—14
400JC450—17.5
400JC550—17
500JC750—20
500JC900—-23
750JC1000—15
750JC1200—20
750JC1300—45
750JC1500—24
单级扬程
2～10
转速n
单级扬程为泵工作部件的数值，官注1：表中的流量、
它不包括扬水管内的损失。
注2：表中的级数为推荐范围值，t也可根据需要确定，
井下部分
最大外径
扬水管
比转速
