本标准规定了SWC型整体叉头十字轴式万向联轴器的分类、技术要求、检验规则及标志、包装和贮存等。本标准适用于联接两个不同轴线的传动轴系的万向联轴器。其回转直径为100mm～550mm；传递公称转矩为2.5kN·m～1000kN·m；轴线折角为15°～25°。 JB/T 5513-2006 SWC型整体叉头十字轴式万向联轴器 JB/T5513-2006 标准下载解压密码：www.bzxz.net

ICS21.120.20
备案号：19308—2007
中华人民共和国机械行业标准
JB/T5513—2006
代替JB/T5513—1991
SWC型整体叉头十字轴式方向联轴器SwCuniversalcouplingwithwholefork2006-11-27发布
2007-05-01实施
中华人民共和国国家发展和改革委员会发布前言

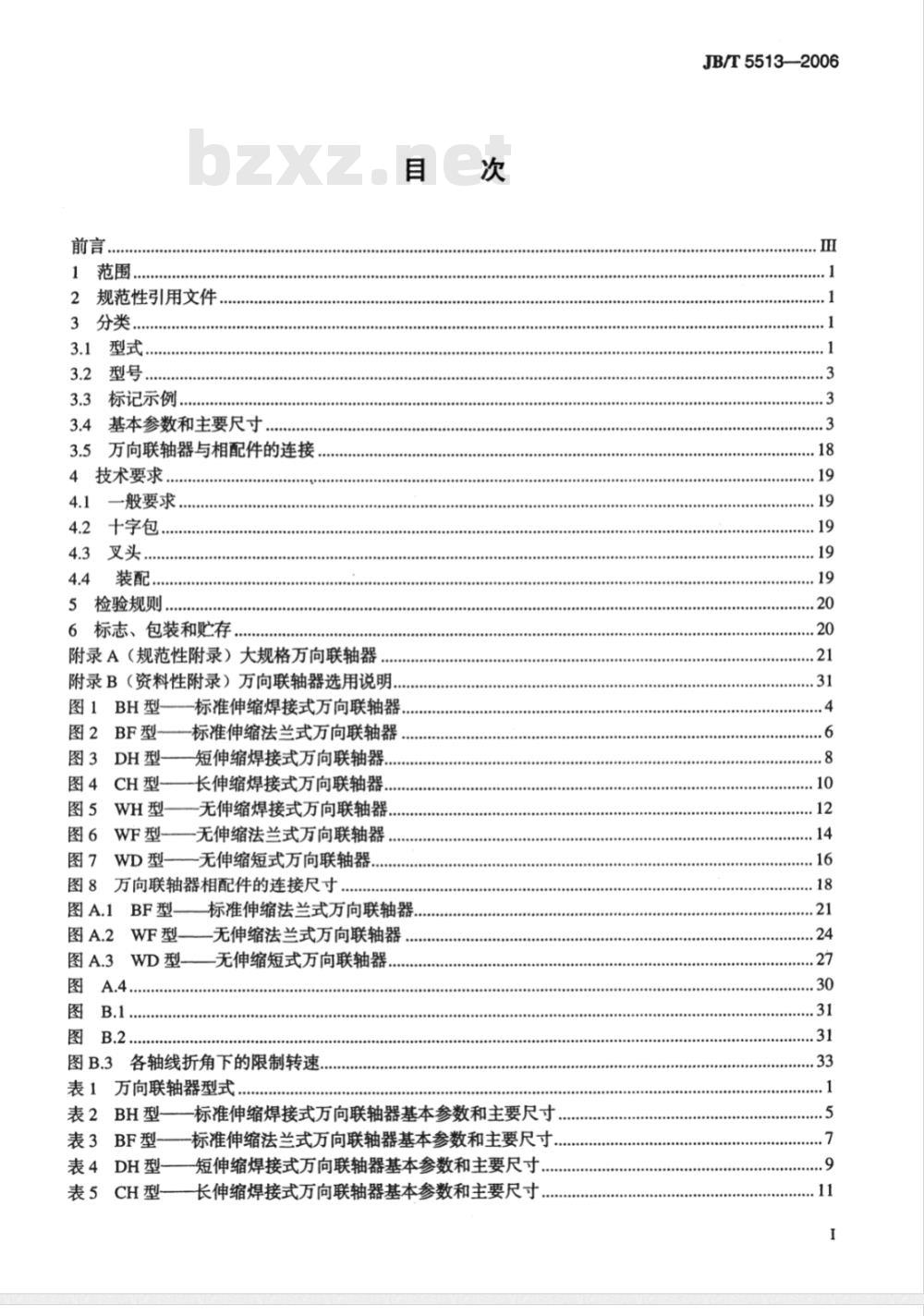

1范围
规范性引用文件
3分类
标记示例
3.4基本参数和主要尺寸，
3.5万向联轴器与相配件的连接，4技术要求
一般要求..
4.2十字包..
4.3叉头
5检验规则，
6标志、包装和贮存，
附录A（规范性附录）大规格万向联轴器附录B（资料性附录）万向联轴器选用说明.图1BH型
图2BF型
图3DH型
CH型-
WF型-
WD型-
标准伸缩焊接式万向联轴器、
标准伸缩法兰式万向联轴器
短伸缩焊接式万向联轴器
长伸缩焊接式万向联轴器。
无伸缩焊接式万向联轴器
无伸缩法兰式万向联轴器
无伸缩短式万向联轴器。
万向联轴器相配件的连接尺寸
标准伸缩法兰式万向联轴器。
无伸缩法兰式万向联轴器
无伸缩短式万向联轴器
图B.3各轴线折角下的限制转速.表1万向联轴器型式...
表2BH型
表3BF型
表4DH型
表5CH型
标准伸缩焊接式万向联轴器基本参数和主要尺寸标准伸缩法兰式万向联轴器基本参数和主要尺寸短伸缩焊接式万向联轴器基本参数和主要尺寸.长伸缩焊接式万向联轴器基本参数和主要尺寸JB/T5513—2006
JB/T5513-2006
表6WH型—
一无伸缩焊接式万向联轴器基本参数和主要尺寸，一无伸缩法兰式万向联轴器基本参数和主要尺寸..表7WF型
表8WD型—无伸缩短式万向联轴器基本参数和主要尺寸..表9万向联轴器相配件的连接尺寸及螺栓预紧力矩..表A.1BF型—
一标准伸缩法兰式万向联轴器基本参数和主要尺寸，表A.2
WF型-
-无伸缩法兰式万向联轴器基本参数和主要尺寸-无伸缩短式万向联轴器基本参数和主要尺寸.端面齿形尺寸及螺栓预紧力矩，工作情况系数K.

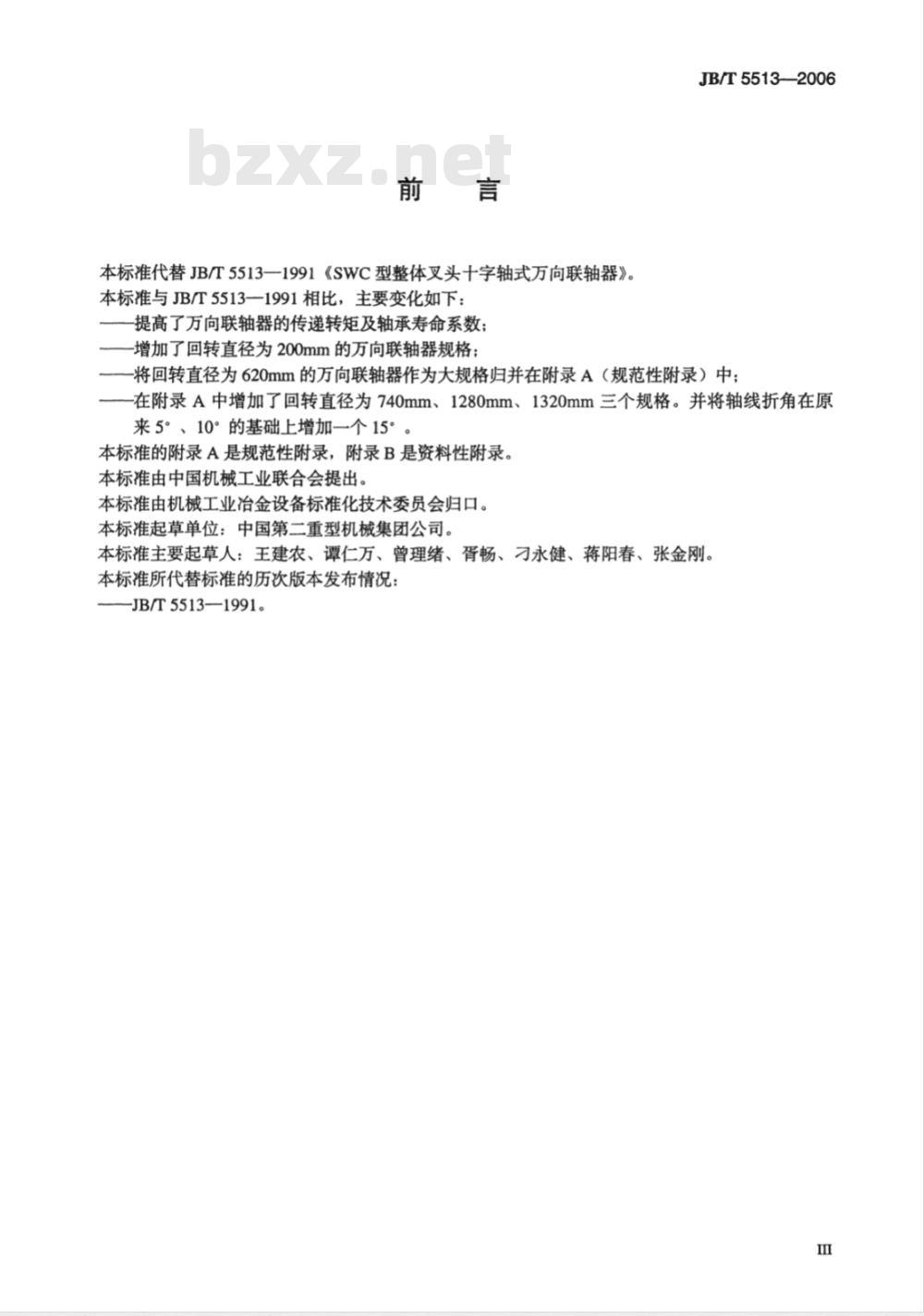

本标准代替JB/T5513一1991《SWC型整体叉头十字轴式万向联轴器》。本标准与JB/T55131991相比，主要变化如下：提高了万向联轴器的传递转矩及轴承寿命系数；一增加了回转直径为200mm的万向联轴器规格；JB/T5513-—2006
一将回转直径为620mm的万向联轴器作为大规格归并在附录A（规范性附录）中；一在附录A中增加了回转直径为740mm、1280mm、1320mm三个规格。并将轴线折角在原来5°、10°的基础上增加一个15°。本标准的附录A是规范性附录，附录B是资料性附录。本标准由中国机械工业联合会提出。本标准由机械工业冶金设备标准化技术委员会归口。本标准起草单位：中国第二重型机械集团公司。本标准主要起草人：王建农、谭仁万、曾理绪、胥畅、刁永健、蒋阳春、张金刚。本标准所代替标准的历次版本发布情况：-JB/T5513—1991。

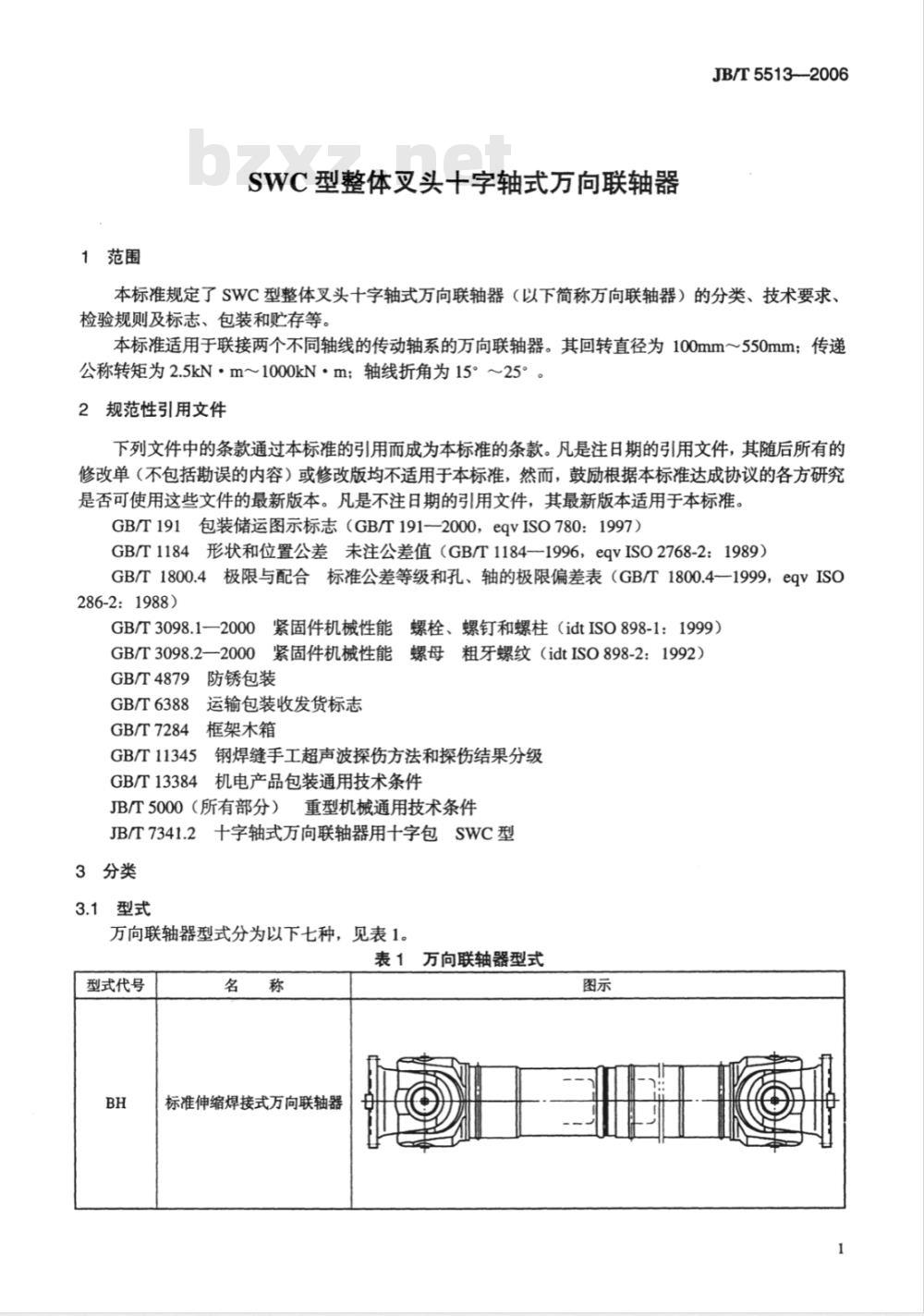

1范围
SWC型整体叉头十字轴式方向联轴器JB/T5513—2006
本标准规定了SWC型整体叉头十字轴式万向联轴器（以下简称万向联轴器）的分类、技术要求、检验规则及标志、包装和贮存等。本标准适用于联接两个不同轴线的传动轴系的万向联轴器。其回转直径为100mm～550mm；传递公称转矩为2.5kN·m～1000kN·m；轴线折角为15°～25°。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修改版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T191包装储运图示标志（GBT191—2000，eqvISO780：1997）GB/T1184形状和位置公差未注公差值（GB/T1184—1996，eqVISO2768-2：1989）GB/T1800.4极限与配合标准公差等级和孔、轴的极限偏差表（GB/T1800.4一1999，eqVISO286-2：1988）
GB/T3098.1—2000紧固件机械性能螺栓、螺钉和螺柱（idtISO898-1：1999）GB/T3098.2—一2000紧固件机械性能螺母粗牙螺纹（idtISO898-2：1992）防锈包装
GB/T4879
GB/T6388
GB/T7284
运输包装收发货标志
框架木箱
GB/T11345
钢焊缝手工超声波探伤方法和探伤结果分级机电产品包装通用技术条件
GB/T13384
JB/T5000（所有部分）重型机械通用技术条件JB/T7341.2十字轴式万向联轴器用十字包SWC型3分类
3.1型式
万向联轴器型式分为以下七种，见表1。表1万向联轴器型式
型式代号
标准伸缩焊接式万向联轴器
JB/T5513—2006
型式代号
标准伸缩法兰式万向联轴器
短伸缩焊接式万向联轴器
长伸缩焊接式万向联轴器
无伸缩焊接式万向联轴器
无伸缩法兰式万向联轴器wwW.bzxz.Net
无伸缩短式万向联轴器
表1 (续)
3.2型号
万向联轴器型号按以下规定：
3.3标记示例
型式代号（见表1）
回转直径
整体叉头十字轴式万向联轴器
a）回转直径D=315mm，长度L=2500mm的BH型标准伸缩焊接式万向联轴器：SWC315BHX2500联轴器JB/T5513-2006b）回转直径D=440mm，长度L=3200mm的WF型无伸缩法兰式万向联轴器：SWC440WF×3200联轴器JB/T5513-2006c）回转直径D=350mm的WD型无伸缩短式万向联轴器：SWC350WD联轴器JB/T5513—20063.4基本参数和主要尺寸
3.4.1BH型--标准伸缩焊接式万向联轴器基本参数和主要尺寸应符合图1和表2的规定。3.4.2BF型—标准伸缩法兰式万向联轴器基本参数和主要尺寸应符合图2和表3的规定3.4.3DH型-短伸缩焊接式万向联轴器基本参数和主要尺寸应符合图3和表4的规定。3.4.4CH型长伸缩焊接式万向联轴器基本参数和主要尺寸应符合图4和表5的规定。3.4.5WH型—无伸缩焊接式万向联轴器基本参数和主要尺寸应符合图5和表6的规定。3.4.6WF型无伸缩法兰式万向联轴器基本参数和主要尺寸应符合图6和表7的规定。3.4.7WD型—无伸缩短式万向联轴器基本参数和主要尺寸应符合图7和表8的规定。JB/T5513--2006
JB/T5513—2006
JB/T5513—2006
191000
