ICS13.030
备案号：19766—2007
中华人民共和国机械行业标准
JB/T 5915—2006
代替JB/T5915—1991
袋式除尘器用时序式脉冲喷吹电控仪Sequential type pulse jet controller for baghouse2006-12-31 发布
2007-07-01实施
中华人民共和国国家发展和改革委员会发布前言
术语和定义
3技术要求
3.1基本功能.
3.2工作电压.
3.3输出.…
脉冲宽度和脉冲间隔的调节范围3.4
3.5正常工作条件.
老化规则
检验规则.
外观检验，
功能检验.
工作电压电源波动试验
输出检验.
振动试验，
额定使用范围潮湿试验
额定使用范围上限温度试验
低温试验，
冲击试验
运输及贮存试验
出厂检验，
型式试验
包装、存及运输条件
包装内容.
包装要求.
贮存与运输.
可变频率振动试验项目
表2单一频率振动试验项目
表3额定使用范围潮湿试验项目
冲击试验项目..…
湿热试验项目
JB/T5915—2006
JB/T5915—2006
本标准代替JB/T59171991《袋式除尘器用时序式脉冲喷吹电控仪技术条件》。本标准与JB/T59171991相比，主要变化如下：-对袋式除尘器用时序式脉冲喷吹电控仪的技术条件、检验规则、包装要求等有关方面做了相应的修改；
包装要求的章节中删除了有些已明显不合适的内容。本标准由中国机械工业联合会提出。本标推由机械工业环境保护机械标准化技术委员会归口。本标准起草单位：上海袋式除尘配件有限公司。本标准主要起草人：朱德生、袁海卿、杨继胜、陈建明。本标准所代替标准的历次版本发布情况：-JB/T5915-1991。
1范围
袋式除尘器用时序式脉冲喷吹电控仪JB/T5915—-2006
本标准规定了袋式除尘器用时序式脉冲喷吹电控仪的术语和定义、技术要求、检验规则、包装、贮存和运输。
本标准适用于袋式除尘器用时序式脉冲喷吹电控仪，2术语和定义
下列术语和定义适用于本标准。2.1
脉冲喷吹电控仪pulsejetelectroniccontroldevice通过设定的脉冲宽度、脉冲间隔对脉冲喷吹清灰袋式除尘器实现定时清灰的仪器。2.2
配套型电控仪
auxiliary type control device输出脉冲位数固定，只能适合与其输出位数相配套的袋式除尘器使用的仪器。2.3
通用型电控仪generaltypeelectroniccontroldevice输出脉冲位数可选，能与多种输出位数的袋式除尘器相配套使用的仪器。2.4bZxz.net
脉冲宽度pulsewidth
电控仪输出一个脉冲电信号所持续的时间。也称喷吹宽度。2.5
脉冲间隔pulseinterval
电控仪输出相邻两个电信号之间间隔的时间。也称喷吹间隔。3技术要求
3.1基本功能
3.1.1输出脉冲位数两位以上。
3.1.2输出脉冲宽度及脉冲间隔在额定范围内可调，并能使所有的输出脉冲宽度及脉冲间隔时间相同。3.1.3有手动进位和自动进位功能。3.1.4输出顺序应有数字或指示灯显示。3.2工作电压
电控仪的工作电压在额定值土10%的范围内波动时。电控仪应能正常工作。3.3输出
3.3.1输出的脉冲电压值与额定值的允许偏差不大于5%3.3.2输出漏电电流不大于1mA。3.3.3控制仪到负载之间的连接导线长度在150m内。电控仪应能正常工作。3.4脉冲宽度和脉冲间隔的调节范围3.4.1脉冲宽度在0.03s～0.2s内可调。调节精度不大于0.01s。3.4.2脉冲间隔在1s～60s内可调。调节精度不大于1s。JB/T5915—2006

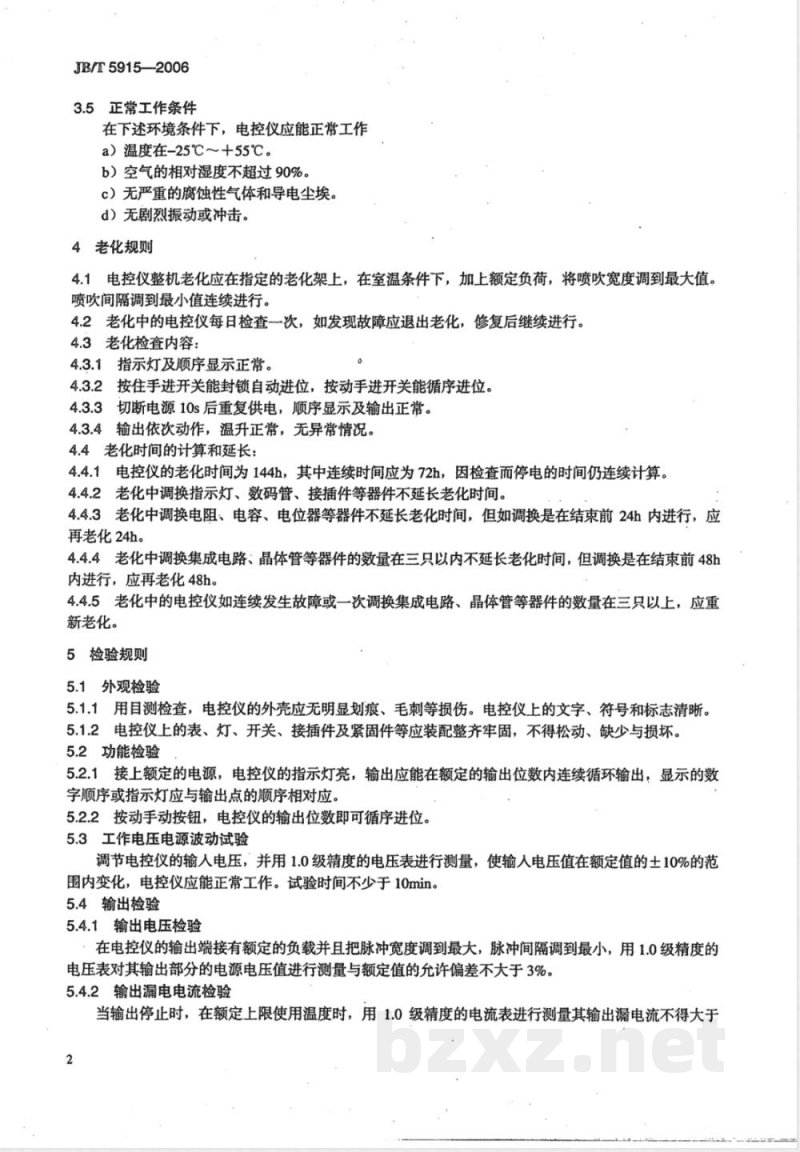

3.5正常工作条件
在下述环境条件下，电控仪应能正常工作a）温度在-25℃～+55℃。
b）空气的相对湿度不超过90%。c）无严重的腐蚀性气体和导电尘埃。d）无剧烈振动或冲击。
4老化规则
4.1电控仪整机老化应在指定的老化架上，在室温条件下，加上额定负荷，将喷吹宽度调到最大值。喷吹间隔调到最小值连续进行。4.2老化中的电控仪每日检查一次，如发现故障应退出老化，修复后继续进行。4.3老化检查内容：
4.3.1指示灯及顺序显示正常。
4.3.2按住手进开关能封锁自动进位，按动手进开关能循序进位。4.3.3切断电源10s后重复供电，顺序显示及输出正常。4.3.4输出依次动作，温升正常，无异常情况。4.4老化时间的计算和延长：
4.4.1电控仪的老化时间为144h，其中连续时间应为72h，因检查而停电的时间仍连续计算。4.4.2老化中调换指示灯、数码管、接插件等器件不延长老化时间。4.4.3老化中调换电阻、电容、电位器等器件不延长老化时间，但如调换是在结束前24h内进行，应再老化24h。
4.4.4老化中调换集成电路、晶体管等器件的数量在三只以内不延长老化时间，但调换是在结束前48h内进行，应再老化48h。
4.4.5老化中的电控仪如连续发生故障或一次调换集成电路、晶体管等器件的数量在三只以上，应重新老化。
5检验规则
5.1外观检验
5.1.1用目测检查，电控仪的外壳应无明显划痕、毛刺等损伤。电控仪上的文字、符号和标志清晰。5.1.2电控仪上的表、灯、开关、接插件及紧固件等应装配整齐牢固，不得松动、缺少与损坏。5.2功能检验
5.2.1接上额定的电源，电控仪的指示灯亮，输出应能在额定的输出位数内连续循环输出，显示的数字顺序或指示灯应与输出点的顺序相对应。5.2.2按动手动按钮，电控仪的输出位数即可循序进位。5.3工作电压电源波动试验
调节电控仪的输入电压，并用1.0级精度的电压表进行测量，使输人电压值在额定值的土10%的范围内变化，电控仪应能正常工作。试验时间不少于10min。5.4输出检验
5.4.1输出电压检验
在电控仪的输出端接有额定的负载并且把脉冲宽度调到最大，脉冲间隔调到最小，用1.0级精度的电压表对其输出部分的电源电压值进行测量与额定值的允许偏差不大于3%。5.4.2输出漏电电流检验
当输出停止时，在额定上限使用温度时，用1.0级精度的电流表进行测量其输出漏电流不得大于2
1mA。
5.4.3输出脉冲宽度检验
JB/T5915--2006
将电控仪上调节脉冲宽度的旋钮分别调至最大及最小。同时用示波器对所有输出点进行测量，输出的电信号宽度应符合额定值的规定且所有输出宽度应保持一致。5.4.4输出脉冲间隔检验
将电控仪上调节脉冲间隔的旋钮分别调至最大及最小，用电子秒表对每相邻两点的输出的间隔分别进行检验。输出的间隔时间应符合额定值的规定且所有输出间隔时间应保持一致，5.4.5输出抗干扰检验
电控仪至电磁脉冲阀用100m长、0.5mm2双股塑料铜心线连接，并与带1kW感应负载的电源线平行30m（间距3cm～5cm），电控仪应能正常工作。5.5振动试验
5.5.1将电控仪紧固在振动试验台上通电工作。5.5.2可变频率振动试验按表1进行。表1
可变频率振动试验项目
振动频率
10～20
20～30
在试验中，电控仪应能正常工作，紧固件无松动。5.5.3单一频率振动试验按表2进行。表2
振动频率
额定使用范围潮湿试验
单振幅
加速度
2.50~9.70
7.00~16.00
12.0022.00
20.00~38.00
单一频率振动试验项目
加速度
持续时间
持续时间
5.6.1将电控仪放人温度为室温的试验箱内通电工作，工作电压在额定范围内，调节箱温至25℃土3℃并保持1h后，按表3规定循环一次。表3额定使用范围潮湿试验项目
高温高湿
低温低湿
在试验中，电控仪应能正常工作。相对湿度
5.6.2上述试验完成后，取出电控仪，其表面应无锈蚀现象。5.6.3电源端对地绝缘电阻用500V绝缘电阻表测定应大于10MQ。5.6.4电源变压器一次侧对地耐压1500V，历时1min。3±0.5
JB/T5915—2006
5.7额定使用范围上限温度试验
5.7.1将电控仪放人温度为室温的试验箱内通电工作，然后以0.7℃/min～1℃/min（此为5min平均值）的速度将箱温升高至55℃土2℃并保持4h，电控仪应能正常工作。5.7.2上述试验完成后，在箱内温度自然冷却至比室温高5℃时取出电控仪。在试验中，电控仪应在三个轴向（垂直、横、纵）依次进行上述试验，每次20min，应能正常工作，紧固件无松动。
5.8低温试验
5.8.1将电控仪放人温度为室温的试验箱内通电工作，然后以0.7℃/min～1℃/min（此为5min平均值）的速度将箱温下降-25℃土2℃并保持4h，电控仪应能正常工作。5.8.2上述试验完成后，在箱内的温度自然回升至比室温低5℃取出电控仪。5.9冲击试验
5.9.1将电控仪紧固在冲击试验台上通电工作。5.9.2冲击试验按表4进行。
表4冲击试验项目
每分钟冲击次数
加速度
在试验中，电控仪应能正常工作，紧固件无松动。5.10运输及贮存试验
5.10.1高温试验
脉冲持续时间
总冲击次数
1000±10
将电控仪包装后放人温度为室温的试验箱内，以每分钟不大于10℃的速度升温至70℃土2℃，并保持8h后，使箱内温度自然降至室温，取出电控仪，并在正常工作条件下放置24h以上，然后通电，控制仪应能正常工作。
5.10.2低温试验
将电控仪包装后放入温度为室温的试验箱内，以每分钟不大于·10℃的速度降温至-40℃土2℃，并保持8h后，使箱内温度自然升至室温，取出电控仪，并在正常工作条件下放置24h以上，然后通电，控制仪应能正常工作。
5.10.3湿热试验
将电控仪包装后放入温度为25℃土3℃的试验箱内，并保持1h后，按表5规定顺序循环两次。表5湿热试验项目
高温高湿
低温低湿
相对湿度
>95凝露
93±3最后15min不得凝露
试验完毕后抹去外表水渍，在正常工作条件下，放置24h以上，然后通电，电控仪应能正常工作。5.10.4连续冲击试验
5.10.4.1将电控仪包装后固定在连续冲击台上，过渡结构应具备足够的刚性，以免引起附加的共振。5.10.4.2试验条件如下：
a）加速度：98m/s±9.8m/s2
b）相对脉冲持续时间：-11ms土2ms。c）脉冲重复频率：60次/min～100次/min。d）连续冲击次数：1000次±10次。e）脉冲波形近似半正弦波。
5.10.4.3电控仪按上述条件试验后通电，应能正常工作。5.11出厂检验
JB/T5915--2006
由生产企业质量监督机构对出厂的每只电控仪按5.1、5.2、5.4.1～5.4.4逐条检查。若有不合格则应返工。经检验合格后方可出厂。5.12型式试验
5.12.1有下列情况之一的应进行型式试验：a）新产品的试制；
b）当有可能影响产品质量的生产工艺或使用的材料发生变化时；c）正常生产的每年进行一次
d）上级质检部门有要求时。
5.12.2取样方法：
5.12.2.1当有5.12.1a）或b）的情况发生时，应将试制的样机（不少于三台）做例行试验，若有不合格则应判定新产品的生产工艺或材料的变化为不合格。5.12.2.2当有5.12.1c）或d）的情况发生时，应在成品库中随机抽取5%（不少于三台）做例行试验，如有一台不合格，应加倍取样试验，如仍有台不合格，该批产品应全部返工。返工后的产品仍按上述取样方法取样，经例行试验合格后方可出厂。5.12.3试验内容：
按5.15.10规定的全部试验项目。6包装、贮存及运输条件
6.1包装内容
6.1.1脉冲喷吹电控仪一台。
6.1.2装箱单上所列附件。
6.1.3随机文件：
a）产品说明书；
b）产品合格证；
c）装箱单。
6.2包装要求
电控仪装应装入纸盒内。纸盒外应印有产品名称及规格、数量、制造商名称、包装体积重量。并按GB/T191规定，用文字和图例标明“防潮”、“小心轻放”、“堆码层数极限”、“禁用吊钩”等内容。6.3贮存与运输
6.3.1贮存环境的空气相对湿度不应超过85%，温度在十5℃～=35℃范围内，并有良好的通风条件，贮存超过六个月应开箱检查，并更换干燥剂。6.3.2在运输途中，应按标志正确放置，避免受潮、雨淋、冲击、碰撞和重压。国
