JB/T 6213的本部分规定了连续运行导体最高温度为90℃的电机绕组引接软电缆和软线的型号、规格、技术要求和检验。本部分适用于连续运行导体最高温度为90℃的电机绕组引接软电缆和软线。本部分应与JB/T 6213.1一起使用。 JB/T 6213.3-2006 电机绕组引接软电缆和软线 第3部分：连续运行导体最高温度为90℃的软电缆和软线 JB/T6213.3-2006 标准下载解压密码：www.bzxz.net
标准图片预览
标准内容
ICS29.060.20
备案号：19827—2007
中华人民共和国机械行业标准 JB/T6213.32006
代替JB/T6213.3—1992
电机绕组引接软电缆和软线
第3部分：连续运行导体最高温度为90℃的软电缆和软线
Flexible cables and cords for winding leads of electric motors- Part 3: Flexible cables and cords with maximum continuous operatingtemperature of 90℃
2006-12-31 发布
2007-07-01实施
中华人民共和国国家发展和改革委员会发布前言，
规范性引用文件，
使用特性。
5规格..
技术要求
......+.+..
FSD.S0.S00S0OO
JB/T6213.3--2006
..........+..

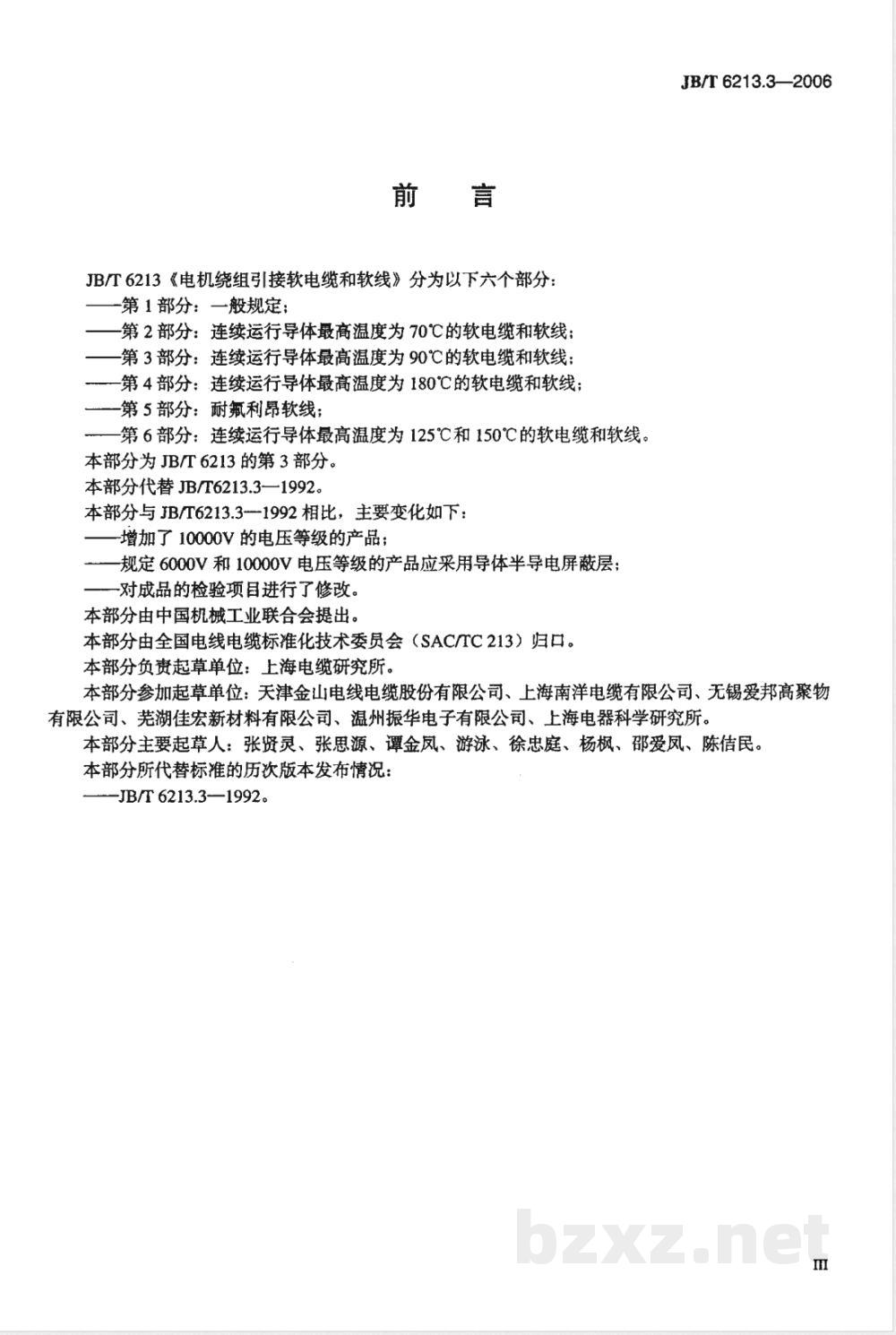

JBT6213《电机绕组引接软电缆和软线》分为以下六个部分：第1部分：一般规定；
第2部分：连续运行导体最高温度为70℃的软电缆和软线：第3部分：连续运行导体最高温度为90℃的软电缆和软线：一第4部分：连续运行导体最高温度为180℃的软电缆和软线：一第5部分：耐氟利昂软线；
第6部分：连续运行导体最高温度为125℃和150℃的软电缆和软线。本部分为JB/T6213的第3部分。
本部分代替JB/T6213.3一1992。本部分与JB/T6213.31992相比，主要变化如下：增加了10000V的电压等级的产品；一规定6000V和10000V电压等级的产品应采用导体半导电屏蔽层；-对成品的检验项目进行了修改。本部分由中国机械工业联合会提出。本部分由全国电线电缆标准化技术委员会（SAC/TC213）归口。本部分负资起草单位：上海电缆研究所。JB/T6213.3—2006
本部分参加起草单位：天津金山电线电缆股份有限公司、上海南洋电缆有限公司、无锡爱邦高聚物有限公司、芜湖佳宏新材料有限公司、温州振华电子有限公司、上海电器科学研究所。本部分主要起草人：张资灵、张思源、谭金凤、游泳、徐忠庭、杨枫、邵爱凤、陈估民。本部分所代替标准的历次版本发布情况：JB/T6213.3—1992。
电机绕组引接软电缆和软线
JB/T6213.3—2006

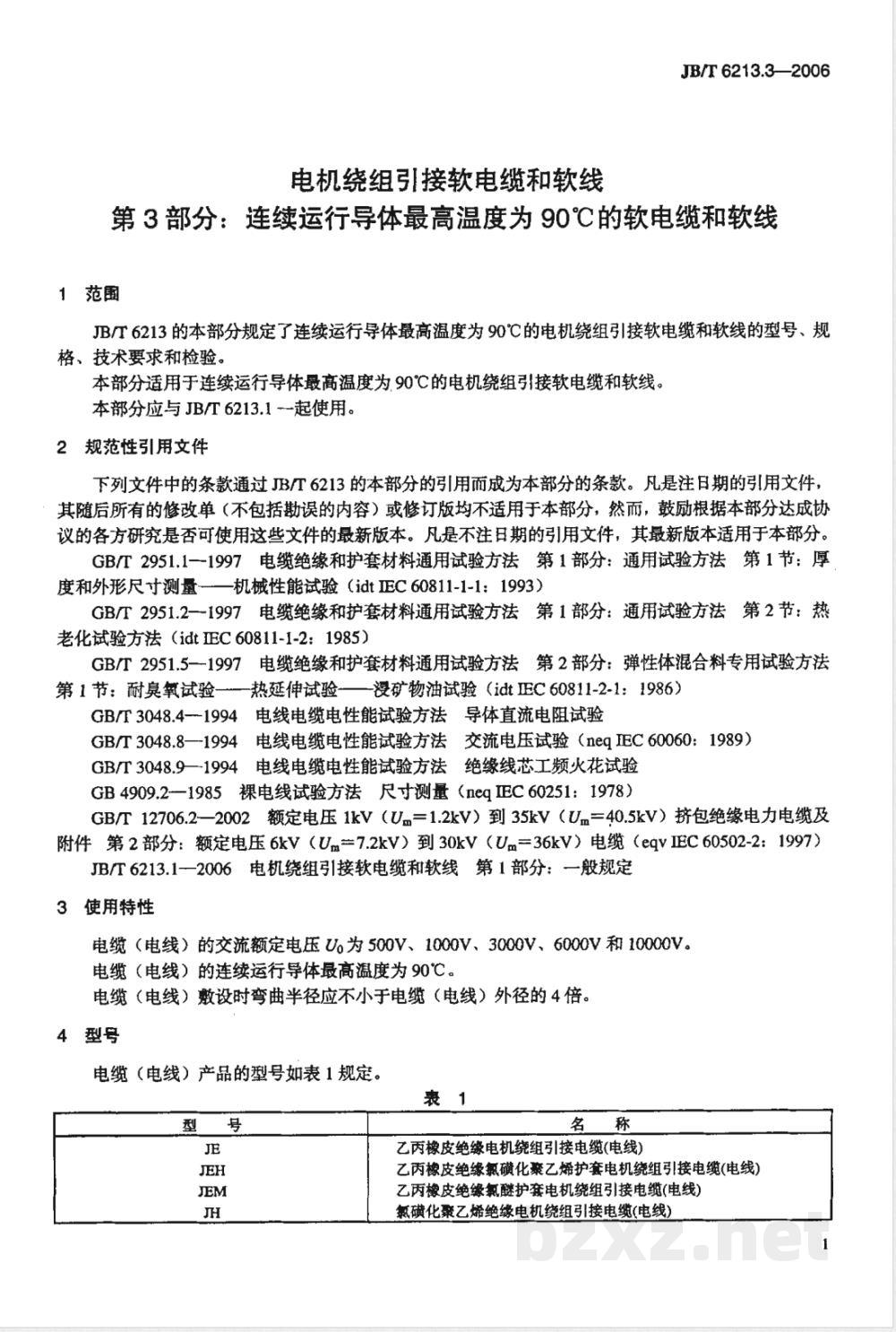

第3部分：连续运行导体最高温度为90℃的软电缆和软线1范围
JB/T6213的本部分规定了连续运行导体最高温度为90℃的电机绕组引接软电缆和软线的型号、规格、技术要求和检验。
本部分适用于连续运行导体最高温度为90℃的电机绕组引接软电缆和软线。本部分应与JB/T6213.1-起使用。2规范性引用文件
下列文件中的条款通过JB/T6213的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。GB/T2951.1--1997电缆绝缘和护套材料通用试验方法第1部分：通用试验方法第1节：厚度和外形尺寸测量——机械性能试验（idtIEC60811-1-1：1993）GB/T2951.2--1997电缆绝缘和护套材料通用试验方法第1部分：通用试验方法第2节：热老化试验方法（idtEC60811-1-2：1985）GB/T2951.5--1997电缆绝缘和护套材料通用试验方法第2部分：弹性体混合料专用试验方法第1节：耐臭氧试验———热延伸试验——浸矿物油试验（idtEC60811-2-1：1986）GB/T3048.4-1994电线电缆电性能试验方法导体直流电阻试验GB/T3048.8—-1994电线电缆电性能试验方法交流电压试验（neqIEC60060：1989）GB/T3048.9—1994电线电缆电性能试验方法绝缘线芯工频火花试验GB4909.2—1985裸电线试验方法尺寸测量（neqIEC60251：1978）GB/T12706.2—2002额定电压1kV（Um=1.2kV）到35kV（Um=40.5kV）挤包绝缘电力电缆及附件第2部分：额定电压6kV（Um=7.2kV）到30kV（Um=36kV）电缆（eqvIEC60502-2：1997）JB/T6213.1-一2006电机绕组1接软电缆和软线第1部分：一般规定3使用特性
电缆（电线）的交流额定电压Uo为500V、1000V、3000V、6000V和10000V。电缆（电线）的连续运行导体最高温度为90℃。电缆（电线）敷设时弯曲半径应不小于电缆（电线）外径的4倍。4型号
电缆（电线）产品的型号如表1规定。裹1
乙丙橡皮绝缘电机绕组引接电缆(电线）乙丙橡皮绝缘氯磺化聚乙烯护套电机绕组引接电缆(电线）乙丙橡皮绝缘氯醚护套电机绕组引接电缆（电线）氯磺化桑乙烯绝缘电机绕组引接电缆(电线）JB/T 6213.3--2006

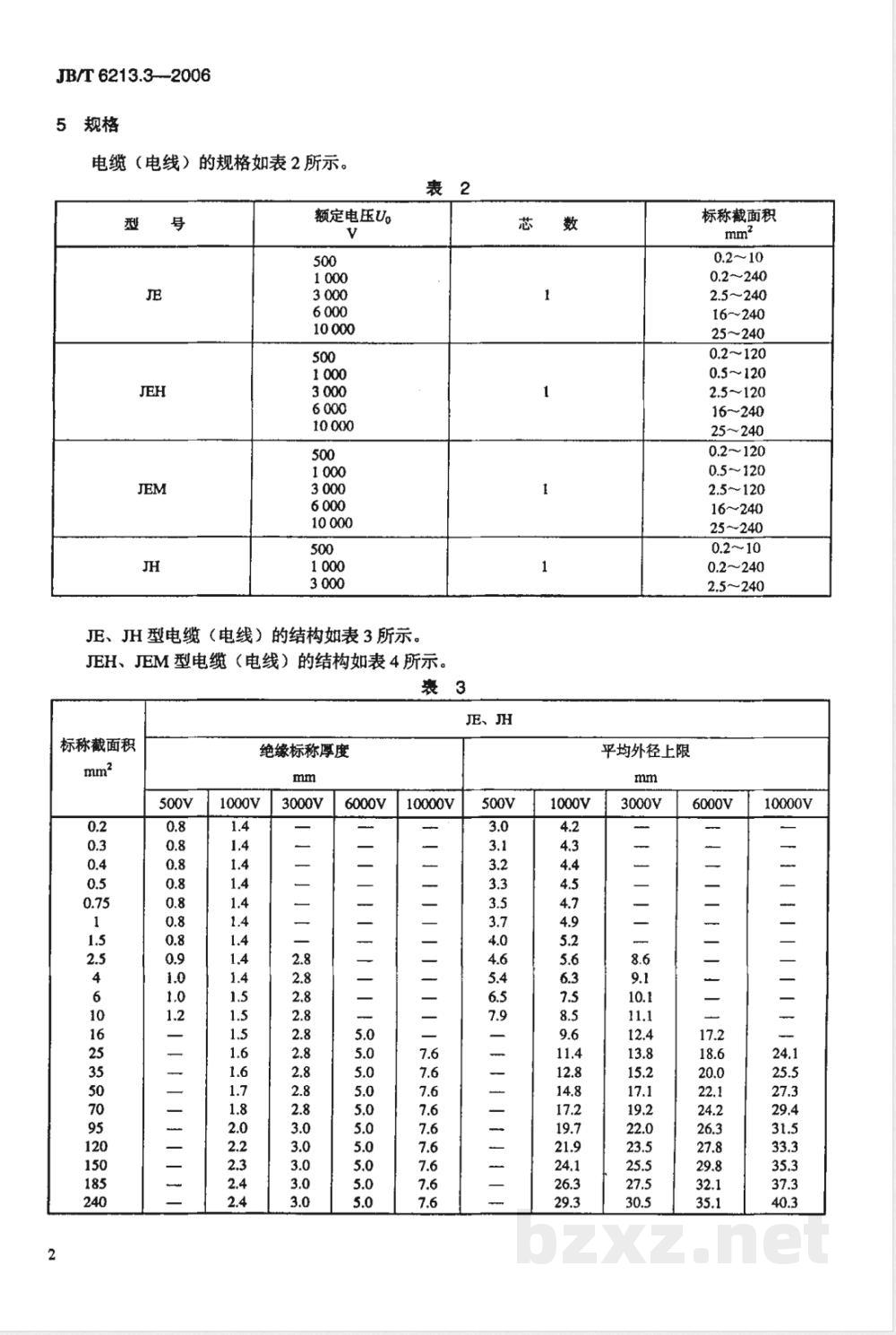

电缆（电线）的规格如表2所示。型
额定电压U。
JE、JH型电缆（电线）的结构如表3所示。JEH、JEM型电缆（电线）的结构如表4所示。裘3
JE、JH
标称截面积
绝缘标称厚度
10000v
平均外径上限
标称截面积
16～240
25~240
0.5～120
16~240
25~240
25~240
10000V
标称截面积
6技术要求
6.1导体
绝缘标称厚度
JEH、JEM
护套标称厚度
6000V10000M500v
导体应符合JB/T6213.1—2006中5.1的规定。导体屏蔽
JB/T6213.3—2006
平均外径上限
1000V3000V6000V10000V
V6000V10000M500V
导体屏蔽应符合JB/T6213.1—2006中5.2的规定。6.3绝缘
应根据产品的型号，选用相应的绝缘混合料。其性能应符合JB/T6213.1一2006中5.3的规定，绝缘应挤包在导体或隔离层上，且应容易剥离而不损伤导体或镀锡层，绝缘表面应平整、色泽均匀。绝缘厚度应符合JB/T6213.1--2006中5.3.3的规定。6.4护套
应根据产品的型号，选用相应的护套混合料。其性能应符合JB/T6213.1一2006中5.4的规定。护套厚度应符合JB/T6213.1—2006中5.4.3的规定。6.5 外形尺寸
JE、JH型电缆（电线）的外形尺寸应符合表3的规定。JEH、JEM型电缆（电线）的外形尺寸应符合表4的规定。7检验
JE、JH型电缆（电线）按表5规定的项目检验，JEH、JEM型电缆（电线）按表6规定的项目检验。3
JB/T 6213.3—2006
项目名称
结构尺寸
导体结构
绝缘厚度
电气性能
导体电阻
导体屏蔽
工频电压试验
绝缘机械物理性能
老化前拉力试验
老化后拉力试验
热延伸试验
弯典试验
热效应试验
耐溶剂试验
耐浸溃漆试验
标志耐擦试验
条文号
JB/T6213.1—2006中5.1.2
本部分表3和JB/T6213.12006中5.3.3本部分6.5
JB/T6213.1—2006中5.5.2
JB/T6213.1—2006中5.2
JB/T6213.1-—2006中5.5.3
JB/T6213.1-—2006表3中1.1
JB/T6213.1—2006表3中1.2
JB/T6213.1—2006表3中2
JB/T6213.1—2006中5.5.4
JB/T6213.1—2006中5.5.5
JB/T6213.1—2006中5.5.6
JB/T6213.1—2006中5.5.7
JB/T6213.1--2006中8.1
，当电缆有导体屏蔽层时进行该项试验。裹6
项目名称
结构尺寸
导体结构
绝缘厚度
护套厚度
外形尺寸
圆度公差
电气性能
导体电阻
导体屏蔽”
工频电压试验
绝缘机械物理性能
老化前拉力试验
老化后拉力试验
热延伸试验
护套物理力学性能
老化前拉力试验
老化后拉力试验
热延伸试验
弯曲试验
热效应试验
耐溶剂试验
耐漫渍漆试验
标志耐试验
条文号
JB/T6213.1—2006中5.1.2
本部分表4和JB/T6213.1—2006中5.3.3本部分表4和JB/T6213.1—2006中5.4.3本部分6.5
JB/T6213.1—2006中5.5.1
JB/T6213.1—2006中5.5.2
JB/T6213.1—2006中5.2
JB/T 6213.1-—2006中5.5.3
JB/T6213.1—2006表3中1.1
JB/T6213.1--2006表3中1.2
JB/F6213.1-—2006表3中2
JB/T6213.1—2006表5中1.1
JB/T6213.1—2006表5中1.2
JB/T6213.1—2006表5中2
JB/T6213.1—2006中5.5.4
JB/T6213.1——2006中5.5.5
JB/T6213.1—2006中5.5.6
JB/T 6213.1--2006中5.5.7
JB/T6213.1—2006中8.1
”当电缆有导体屏蔽层时进行该项试验。4
试验类型
试验类型
试验方法
GB/T2951.1
GB/T2951.1
GB/T3048.4
GB/T12706.2—2002中附录C
GB/T3048.8或GB/T3048.9Www.bzxZ.net
GB/T2951.1—1997中9.1
GB/T 2951.21997中 8.1.3.1
GB/T2951.5—1997中第9章
JB/T6213.1-2006中6.6
JB/T6213.1—2006中6.7
JB/T6213.1—2006中6.8
JB/T6213.1-2006中6.9
JB/r6213.1-2006中8.1
试验方法
GB/T2951.1
GB/T2951.1
GB/T2951.1
GB/T2951.1
GB/T3048.4
GB/T12706.2—2002中附录C
GB/T3048.8或GB/T3048.9
GB/T 2951.1-1997 中 9.1
GB/T 2951.2—1997中 8.1.3.1
GB/T2951.5—1997中第9章
GB/T2951.1—1997中9.1
GB/T2951.2—1997中8.1.3.1
GB/T2951.5-—1997中第9章
JB/T6213.1—2006中6.6
JB/T6213.1—2006中6.7
JB/T6213.1—2006中6.8
JB/T6213.1—2006中6.9
JB/T6213.1—2006中8.1
