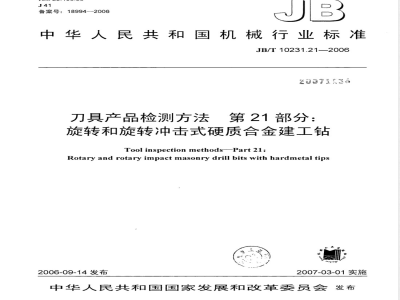

ICS25.100.30
备案号：18994—2006
中华人民共和国机械行业标准下载标准就来标准下载网
JB/T10231.21—2006
20071136
刀具产品检测方法第21部分：
旋转和旋转冲击式硬质合金建工钻Toolinspectionmethods-Part21:Rotary and rotary impact masonry drill bits with hardmetal tips2006-09-14发布
2007-03-01实施
中华人民共和国国家发展和改革委员会发布前言

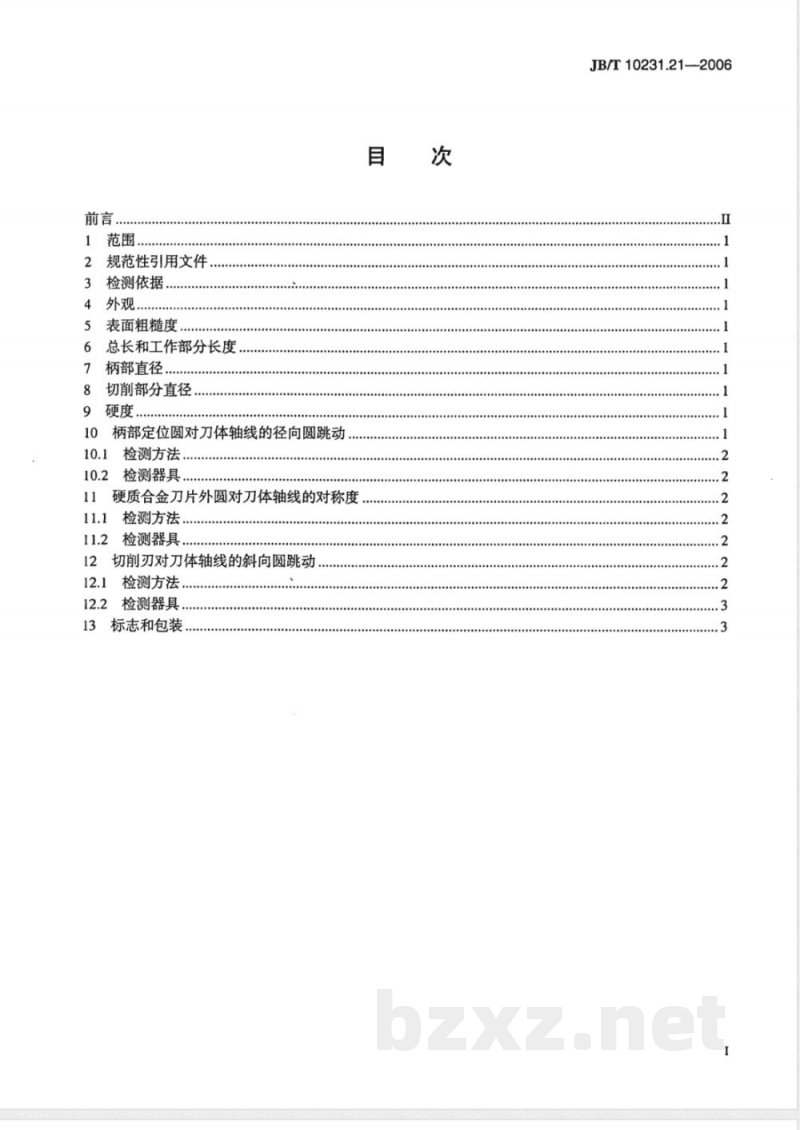

规范性引用文件
检测依据
表面粗糙度
总长和工作部分长度.
柄部直径，
切削部分直径
柄部定位圆对刀体轴线的径向圆跳动，10.1
检测方法。
检测器具
硬质合金刀片外圆对刀体轴线的对称度，11.1
检测方法
检测器具.
12切削刃对刀体轴线的斜向圆跳动12.1检测方法
12.2检测器具，
13标志和包装
JB/T10231.21—2006
JB/T10231.21-2006

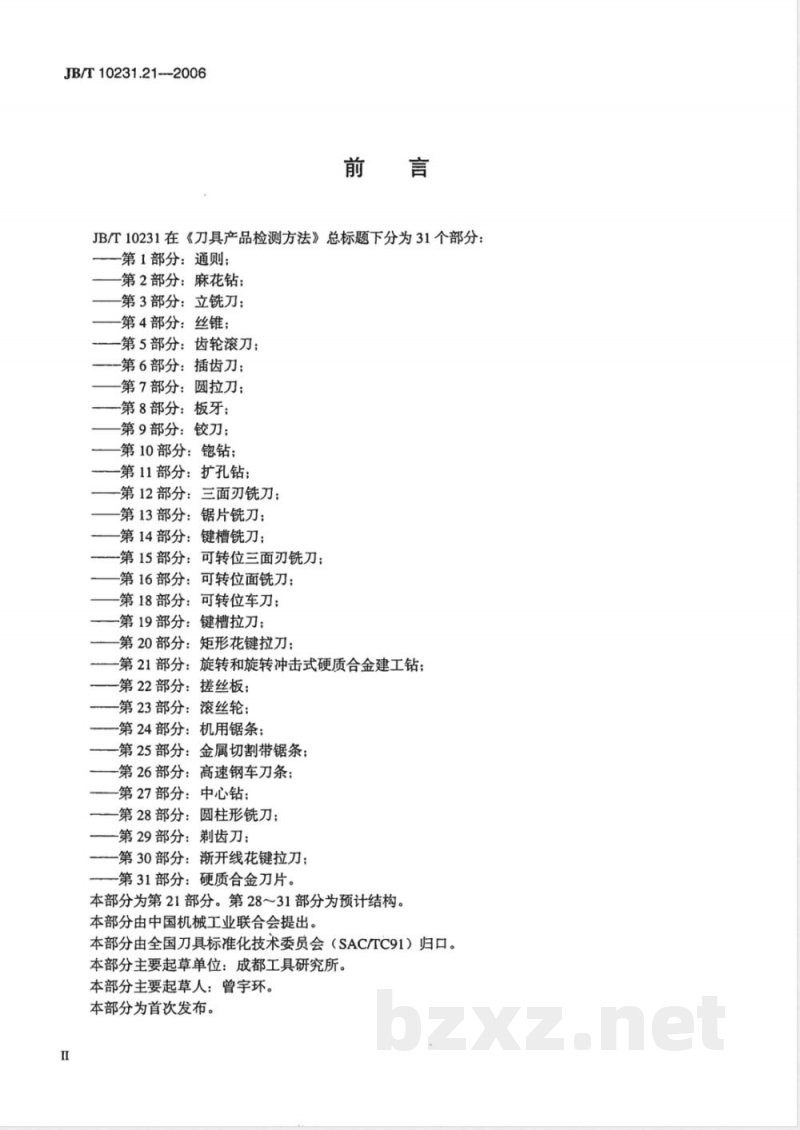

JB/T10231在《刀具产品检测方法》总标题下分为31个部分：第1部分：通则；
第2部分：麻花钻；
第3部分：立铣刀；
第4部分：丝锥；
一第5部分：齿轮滚刀；
第6部分：插齿刀：
第7部分：圆拉刀：
第8部分：板牙；
第9部分：铰刀；
第10部分：钻；
第11部分：扩孔钻；
第12部分：三面刃铣刀；
第13部分：锯片铣刀；
第14部分：键槽铣刀；
-第15部分：可转位三面刃铣刀；第16部分：1
可转位面铣刀；
-第18部分：可转位车刀；
第19部分：4
键槽拉刀；
第20部分：先
矩形花键拉刀；
一第21部分：旋转和旋转冲击式硬质合金建工钻：一第22部分：搓丝板；
-第23部分：滚丝轮；
-第24部分：机用锯条：
-第25部分：金属切割带锯条；
-第26部分：高速钢车刀条：
-第27部分：中心钻；
一第28部分：圆柱形铣刀；
一第29部分：剃齿刀；
一第30部分：渐开线花键拉刀；一第31部分：硬质合金刀片。
本部分为第21部分。第28～31部分为预计结构。本部分由中国机械工业联合会提出。本部分由全国刀具标准化技术委员会（SAC/TC91）归口。本部分主要起草单位：成都工具研究所。本部分主要起草人：曾宇环。
本部分为首次发布。

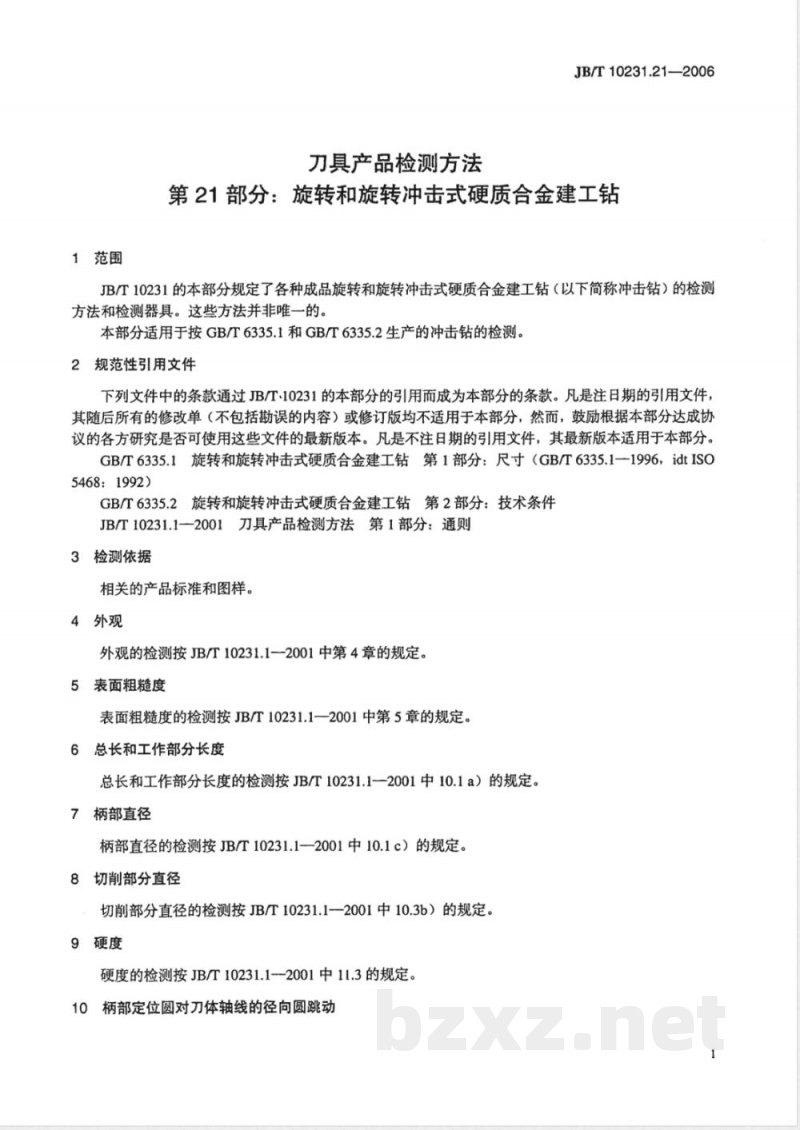

1范围
刀真产品检测方法
JB/T10231.21—2006
第21部分：旋转和旋转冲击式硬质合金建工钻JB/T10231的本部分规定了各种成品旋转和旋转冲击式硬质合金建工钻（以下简称冲击钻）的检测方法和检测器具。这些方法并非唯一的。本部分适用于按GB/T6335.1和GB/T6335.2生产的冲击钻的检测。2规范性引用文件
下列文件中的条款通过JB/T-10231的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。GB/T6335.1旋转和旋转冲击式硬质合金建工钻第1部分：尺寸（GB/T6335.1一1996，idtISO5468：1992)
GB/T6335.2旋转和旋转冲击式硬质合金建工钻第2部分：技术条件JB/T10231.1一2001刀具产品检测方法第1部分：通则3检测依据
相关的产品标准和图样。
4外观
外观的检测按JB/T10231.12001中第4章的规定。5表面粗糙度
表面粗糙度的检测按JB/T10231.12001中第5章的规定。6总长和工作部分长度
总长和工作部分长度的检测按JB/T10231.1一2001中10.1a）的规定7柄部直径
柄部直径的检测按JB/T10231.12001中10.1c）的规定。8切削部分直径
切削部分直径的检测按JB/T10231.1—2001中10.3b）的规定。9硬度
硬度的检测按JB/T10231.12001中11.3的规定。10柄部定位圆对刀体轴线的径向圆跳动JB/T10231.21—2006

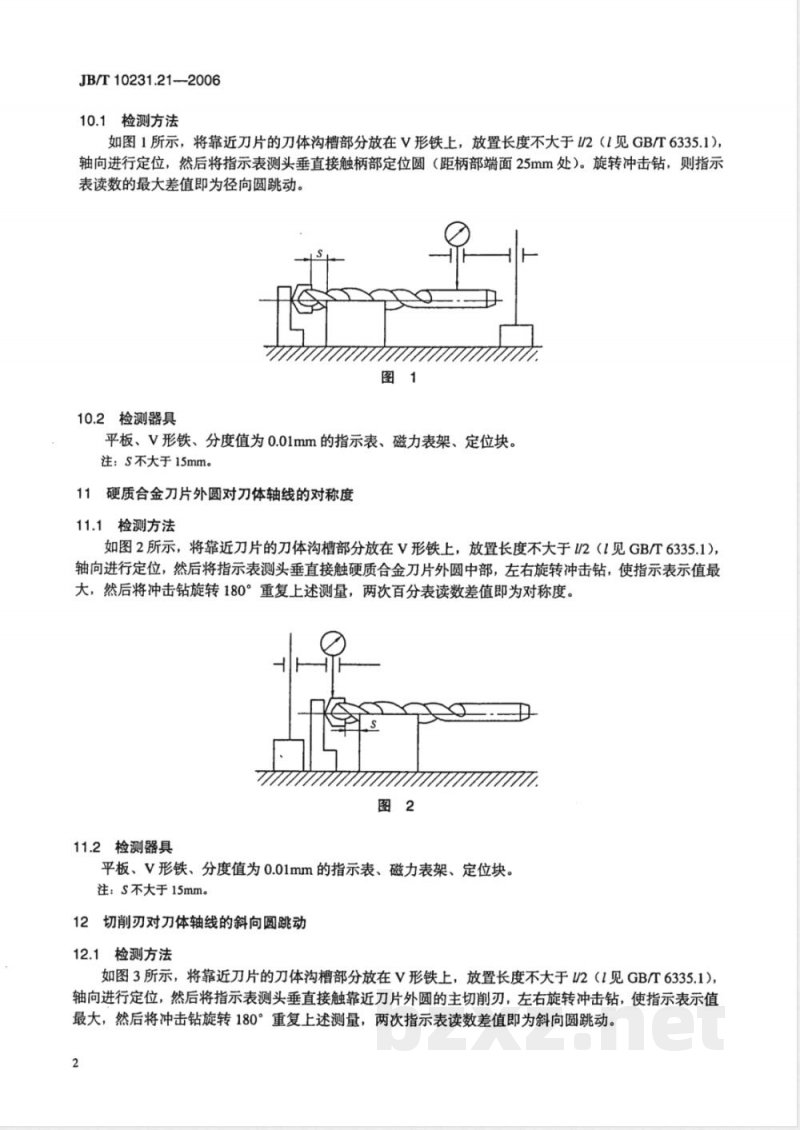

10.1检测方法
如图1所示，将靠近刀片的刀体沟槽部分放在V形铁上，放置长度不大于U/2（1见GB/T6335.1），轴向进行定位，然后将指示表测头垂直接触柄部定位圆（距柄部端面25mm处）。旋转冲击钻，则指示表读数的最大差值即为径向圆跳动。图1
10.2检测器具
平板、V形铁、分度值为0.01mm的指示表、磁力表架、定位块。注：S不大于15mm。
11硬质合金刀片外圆对刀体轴线的对称度11.1检测方法
如图2所示，将靠近刀片的刀体沟槽部分放在V形铁上，放置长度不大于U/2（1见GB/T6335.1），轴向进行定位，然后将指示表测头垂直接触硬质合金刀片外圆中部，左右旋转冲击钻，使指示表示值最大，然后将冲击钻旋转180°重复上述测量，两次百分表读数差值即为对称度。图2
11.2检测器具
平板、V形铁、分度值为0.01mm的指示表、磁力表架、定位块。注：S不大于15mm。
12切削刃对刀体轴线的斜向圆跳动12.1检测方法
如图3所示，将靠近刀片的刀体沟槽部分放在V形铁上，放置长度不大于U2（1见GB/T6335.1），轴向进行定位，然后将指示表测头垂直接触靠近刀片外圆的主切削刃，左右旋转冲击钻，使指示表示值最大，然后将冲击钻旋转180°重复上述测量，两次指示表读数差值即为斜向圆跳动。2
12.2检测器具
平板、V形铁、分度值为0.01mm的指示表、磁力表架、定位块。注：s不大于15mm。
13标志和包装
标志和包装的检测按JB/T10231.1—2001中第13章、第14章的规定。JB/T10231.21--2006
JB/T10231.21-2006
中华人民共和国
机械行业标准
刀具产品检测方法第21部分：
旋转和旋转冲击式硬质合金建工钻JB/T10231.21—2006
机械工业出版社出版发行
北京市百万庄大街22号
邮政编码：100037
210mm×297mm?0.25印张·11千字2007年3月第1版第1次印刷
定价：10.00元
书号：15111·7924
