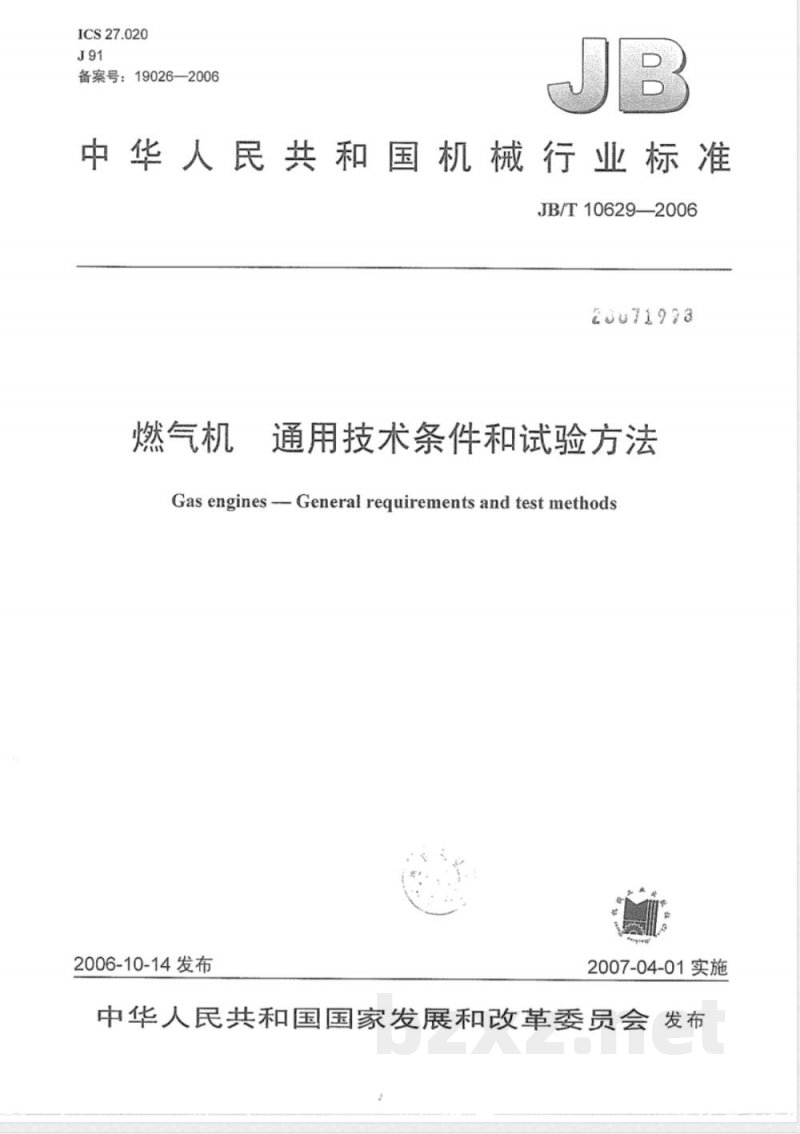

ICS27.020
备案号：19026—2006
中华人民共和国机械行业标准
JB/T106292006
20071998
燃气机
通用技术条件和试验方法
Gas engines -- General requirements and test methods2006-10-14发布www.bzxz.net
2007-04-01实施
中华人民共和国国家发展和改革委员会发布前言

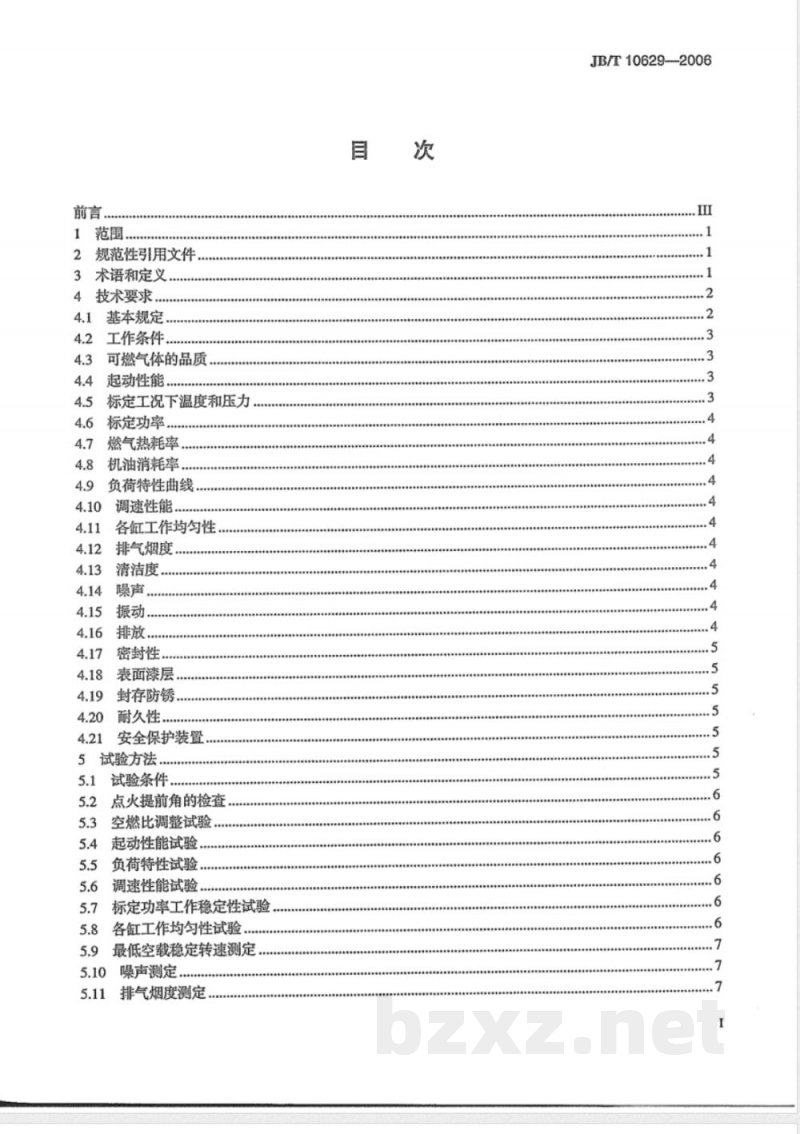

1范围
2规范性引用文件
3术语和定义
4技术要求.
基本规定
工作条件
可燃气体的品质，
起动性能..
标定工况下温度和压力
标定功率.
燃气热耗率
机油消耗率，
负荷特性曲线
调速性能
各缸工作均匀性
排气烟度
清洁度，
噪声，
密封性
表面漆层
封存防锈，
耐久性..
安全保护装置
5试验方法…
试验条件
点火提前角的检查
空燃比调整试验
起动性能试验，
负荷特性试验.
调速性能试验
标定功率工作稳定性试验
各缸工作均匀性试验
最低空载稳定转速测定
噪声测定
排气烟度测定
JB/T10629--2006
JB/T10629--2006

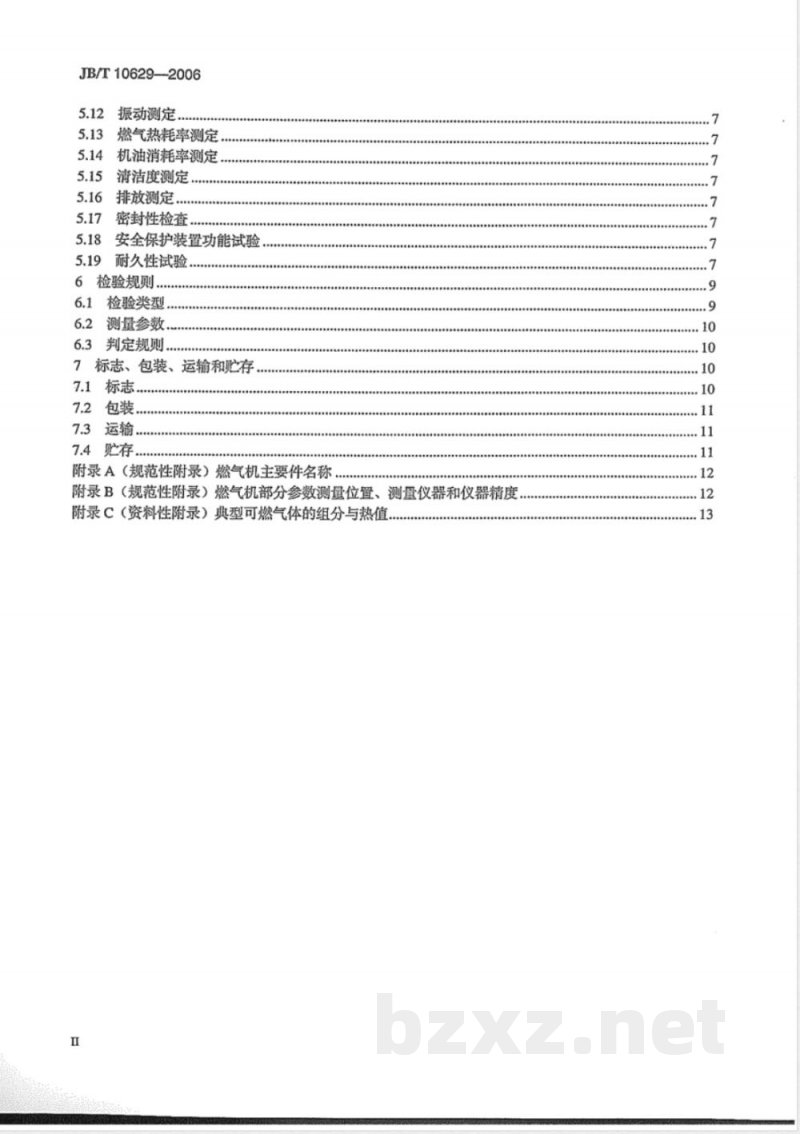

5.12振动测定
5.13燃气热耗率测定
5.14机油消耗率测定
5.15清洁度测定.
5.16排放测定.
5.17密封性检查。
5.18安全保护装置功能试验
耐久性试验
6检验规则.
检验类型，
测量参数.
判定规则。
标志、包装、运输和贮存
7.3运输
7.4贮存
附录A（规范性附录）燃气机主要件名称：附录B（规范性附录）燃气机部分参数测量位置、测量仪器和仪器精度附录C（资料性附录）典型可燃气体的组分与热值，C

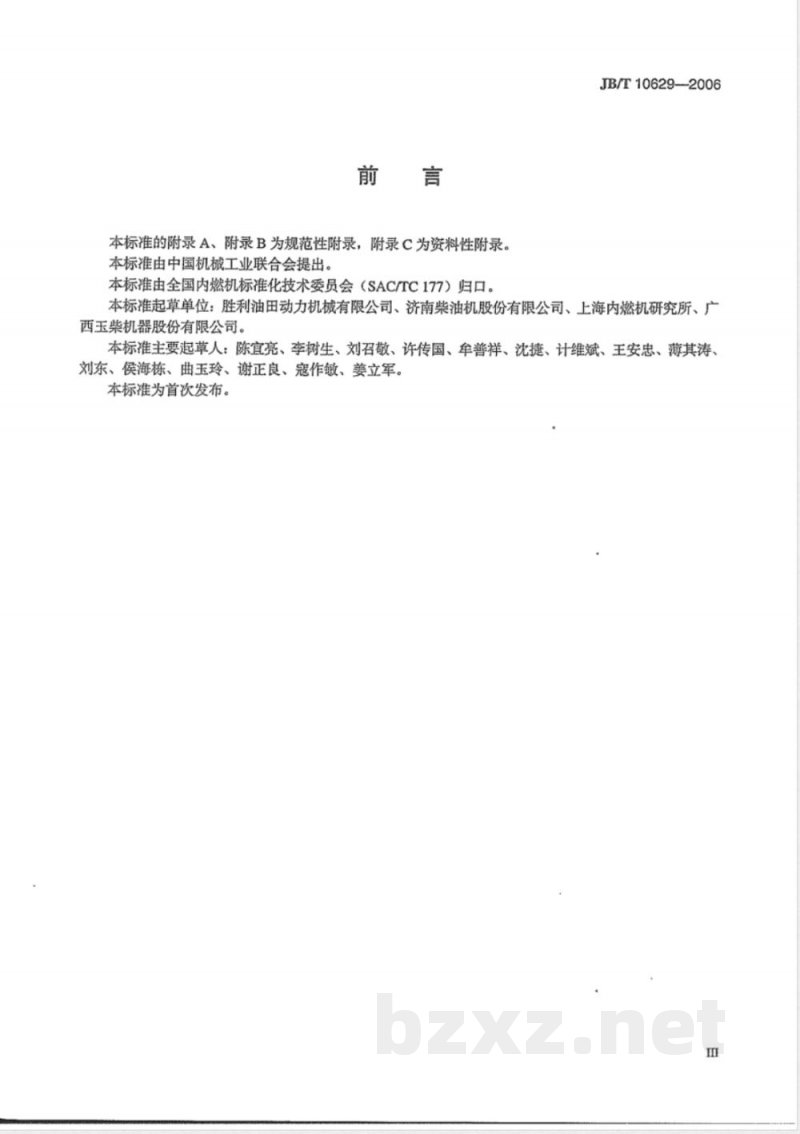

本标准的附录A、附录B为规范性附录，附录C为资料性附录。本标准由中国机械工业联合会提出。本标准由全国内燃机标准化技术委员会（SAC/TC177）归口。JB/T10629-2006
本标准起草单位：胜利油田动力机械有限公司、济南柴油机股份有限公司、上海内燃机研究所、广西玉柴机器股份有限公司。
本标准主要起草人：陈宜亮、李树生、刘召敬、许传国、牟善祥、沈捷、计维斌、王安忠、薄其涛、刘东、侯海栋、曲玉玲、谢正良、寇作敏、姜立军。本标准为首次发布。

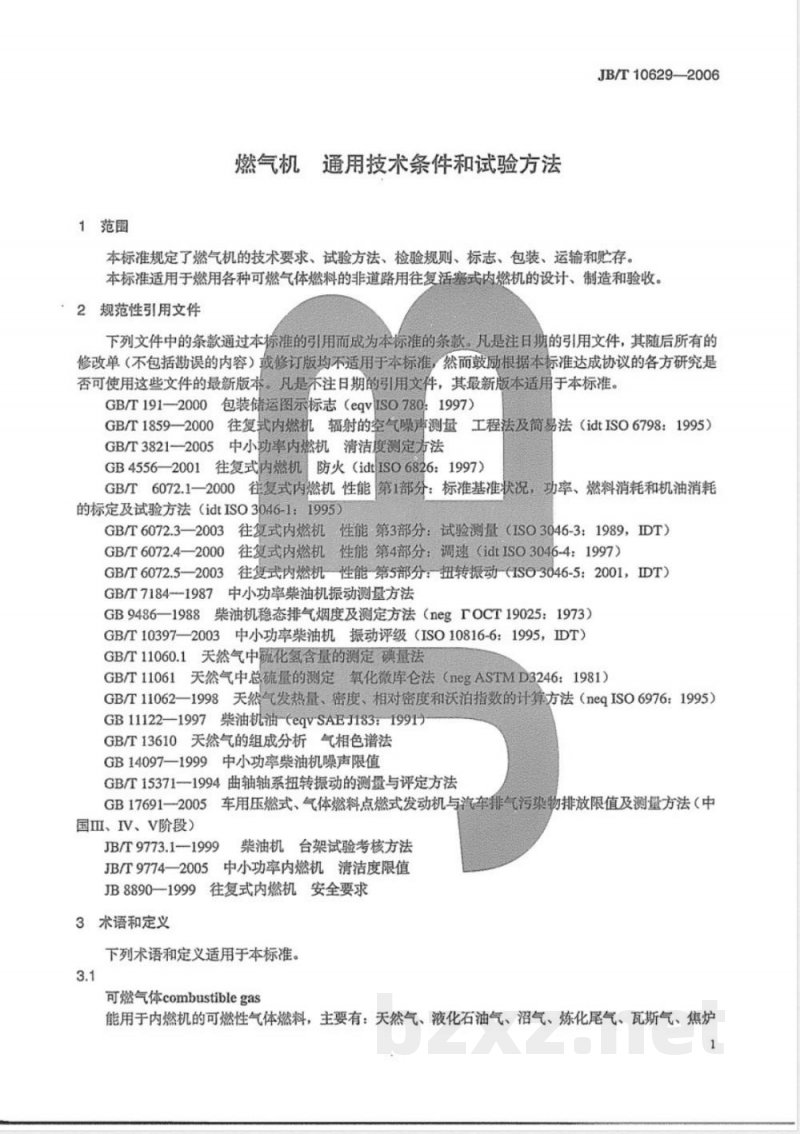

1范围
燃气机通用技术条件和试验方法JB/T10629-2006
本标准规定了燃气机的技术要求、试验方法、检验规则、标志、包装、运输和贮存。本标准适用于燃用各种可燃气体燃料的非道路用往复活塞式内燃机的设计、制造和验收。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T191-2000包装储运图示标志（eqvISO780：1997）GB/T1859-2000往复式内燃机辐射的空气噪声测量工程法及简易法（idtISO6798：1995）GB/T3821-2005中小功率内燃机清洁度测定方法GB4556—2001往复式内燃机防火（idtISO6826：1997）GB/T6072.1一2000往复式内机性能第1部分：标准基准状况，功率、燃料消耗和机油消耗的标定及试验方法（idtISO3046-1：1995）GB/T6072.3—2003往复式内燃机性能第3部分：试验测量（ISO3046-3：1989，IDT）GB/T6072.4—2000往复式内燃机性能第4部分：调速（idtISO3046-4：1997）GB/T6072.5—2003往复式内燃机性能第5部分：扭转振动（ISO3046-5：2001，IDT）GB/T7184--1987中小功率柴油机振动测量方法GB9486—1988柴油机稳态排气烟度及测定方法（negTOCT19025：1973）GB/T10397—2003中小功率柴油机振动评级（ISO10816-6：1995，IDT）GB/T11060.1天然气中硫化氢含量的测定碘量法GB/T11061天然气中总硫量的测定氧化微库仑法（negASTMD3246：1981）GB/T11062一1998天然气发热量、密度、相对密度和沃泊指数的计算方法（negISO6976：1995）GB11122—1997柴油机油（eqVSAEJ183:1991）GB/T13610天然气的组成分析气相色谱法GB14097—1999中小功率柴油机噪声限值GB/T15371—1994曲轴轴系扭转振动的测量与评定方法GB17691一2005车用压燃式、气体燃料点燃式发动机与汽车排气污染物排放限值及测量方法（中国Ⅲ、IV、V阶段）
柴油机台架试验考核方法
JB/T9773.1-1999
JB/T9774—2005中小功率内燃机清洁度限值JB8890—1999往复式内燃机安全要求3术语和定义
下列术语和定义适用于本标准。3.1
可燃气体combustiblegas
能用于内燃机的可燃性气体燃料，主要有：天然气、液化石油气、沼气、炼化尾气、瓦斯气、焦炉1
JB/T10629—2006
煤气、高炉煤气、发生炉煤气、油母页岩气、炭黑气、蓝碳气、水煤气、秸秆气等气体。可燃气体性质各异，各种可燃气体也可根据其特性称为天然气、沼气、瓦斯气、焦炉煤气、高炉煤气等。3.2
燃气机gas engine
燃用可燃气体的往复活塞式内燃机。各种燃气机在结构和性能上差异较大，也可根据其特性称为天然气机、沼气机、瓦斯气机、焦炉煤气机、高炉煤气机等。3.3
燃气热耗率specificheatconsumptionofgas燃气机每单位功率和单位时间内所消耗的可燃气体燃烧所能放出的热量值。4技术要求
4.1基本规定
4.1.1燃气机产品应按经规定程序批准的产品图样和技术文件制造，并应符合本标准的规定。4.1.2制造厂应在技术文件中提供燃气机的下列主要技术规格和参数：一型号；
型式（系指冲程数、冷却方式、起动方式、燃烧室型式、是否增压和带中冷器等）；气缸数及排列形式；
气缸直径，单位为mm；
活塞行程，单位为mm；
标定功率，单位为kW；
标定转速，单位为r/min
最低空载稳定转速，单位为r/min最大扭矩/转速，单位为（N。m）/（r/min）；-标定功率时燃气热耗率，单位为kJ/（kW·h)；机油：
1）机油消耗率，单位为g（kW。h)；2）机油牌号：冬季，夏季。
发火次序；
一点火方式；
电点火系统：
1）型式：
2）点火线圈型号；
3）火花塞型号：
4）火花塞电极冷间隙，单位为mm；5）点火系统工作环境温度，单位为℃；一总排量，单位为L；
-活塞平均速度，单位为m/s；
排气温度：单位为℃；
一点火提前角，上止点前（°）曲轴转角；气门冷间隙：
进气门，单位为mm；
排气门，单位为mm。
-配气相位（以曲轴转角计），单位为（°）；2
进气门开，上止点前；
进气门关，下止点后：
排气门开，下止点前；
排气门关，上止点后。
旋转方向（所视位置）；
JB/T10629-—2006
外形尺寸（不包括不在同一底架上安装的散热器、风扇、底架、传动装置、燃气的预处理装置和进机前稳压、缓冲装置），L×BXH，单位为mmXmmXmm；净质量（不包括油、水及不在同一底架上安装的散热器、风扇、底架和传动装置，也不包括燃气的预处理装置和进机前稳压、缓冲装置），单位为kg。注：上述项目可根据燃气机的结构型式和用途子以增减。4.2工作条件
4.2.1为了确定燃气机的功率和燃料消耗量，应采用下列标推基准状况。总气压：Pr=100kPa；
空气温度：t=298K（t=25℃）：相对湿度：Φ=30%；
增压中冷介质温度：Tcr298K
（ter=-25℃
注：在温度为298K，相对湿度为30%时，相应的水蒸气分压为1kPa。因此相应的干气压为99kPa。4.2.2在下列环境条件下燃气机应能正常运转a）环境温度在-40℃~45℃
b）相对湿度不超过95%（35℃）c）海拔不超过4500m
d）工作环境为室外时，应防雨。4.3可燃气体的品质
4.3.1可燃气体的以下指标应符合产品技术条件的规定，达到要求时，燃气机应能正常运转：主要成分范围；
可燃气体压力；
可燃气体热值范围（低热值）：总硫（以硫计）含量
硫化氢含量：
可燃气体应进行脱水、脱硫、除尘、除焦油处理；可燃气体中的杂质粒度、含量。4.3.2典型可燃气体的组分与热值参见附录C。因生产工艺不同，所列数据仅供参考。4.4起动性能
在环境温度不低于5℃时，燃气机应能在15s内顺利起动当环境温度在-40℃～5℃范围内时，机油和冷却水经预热后，应能顺利起动。4.5标定工况下温度和压力
燃气机应具有排气温度、机油温度、冷却水温度、机油压力（及可能测量的缸温）等为保证正常运行所必需的仪表和指示系统。
在标定工况运转时，下列参数应符合产品技术条件的规定：a）总排气温度，单位为℃：
b）各缸排气温度，单位为℃；
c）机油温度，单位为℃；
d）高温冷却系统出水温度，单位为℃；3
JB/T10629—2006
e）主油道机油压力，单位为kPa:f）增压器机油压力，单位为kPa。4.6标定功率
在标准环境状况和满足本标准4.3规定的可燃气体品质下运转时，应能发出铭牌上规定的标定功率，其最大偏差为士5%。铭牌上的标定功率为ISO功率。当试验环境与标准环境状况不符时，功率按GB/T6072.1一2000中第13章的规定方法进行修正。可燃气体品质不符合本标准4.3规定时，标定功率允许根据试验用可燃气体低热值与功率标定时所用燃气低热值按比例进行修正。4.7燃气热耗率
燃气热耗率最大允差不超过标定值的5%。当试验环境与标准环境状况不符时，燃气热耗率按GB/T6072.1一2000中的规定方法进行修正。4.8机油消耗率
燃气机在标定工况下运转时，机油消耗率不超过1.6g/kW·h。4.9负荷特性曲线
燃气机应根据用途在说明书中给出负荷特性曲线。4.10调速性能
燃气机在标定工况下调速性能的各项指标见表2。配发电机组时其调速性能应达到1级，一般用途达到2级或3级的规定。
表2调速性能
稳态特性
调速等级
标定调速率（%）
各缸工作均匀性
稳态转速波动率（%）
动态特性
瞬时转速差（%）
转速回复时间
燃气机在标定工况下运转时，各缸排气温度（及可能测量的缸温）的不均匀度不大于8%。4.12排气烟度
燃气机在标定工况下运行时，燃气机排气烟度应不大于0.8BSU（波许单位）。4.13清洁度
燃气机整机清洁度限值应符合JB/T9774的规定。4.14噪声
燃气机在标定工况下运行时，其噪声限值应符合GB14097的规定。4.15振动
燃气机在标定工况下运转时，其机械振动应符合GB/T10397一2003中规定，达到C（可容忍）级。燃气机曲轴轴系扭转振动应符合GB/T15371的规定。燃气机在标定转速的10%范围内，不应有危险扭振临界转速。
4.16排放
燃气机的排气污染物排放量应符合表3的规定。表3排放限值
一氧化碳
非甲烷碳氢化合物（NMHC）
g(kW·h)
氮氧化物
4.17密封性
燃气机气缸盖密封垫及进排气系统各密封面和管接处不得有漏气现象。曲轴轴头、润滑管道等与机油接触的各处不得渗滑机油。冷却系统各处不得水。
燃气机标定工况漏气量一般不超过名义进气量的1%。4.18表面漆层
JB/T10629—2006
表面漆层应牢固、均匀、光亮，不得有起皱和剥落等缺陷。旋转件、高温件漆色应与一般件漆色明显不同，并设有警示标志。
4.19封存防锈
在运输、贮存符合有关规定的条件下，自交货之日起，燃气机及其随机附件、备件的油封有效期不得少于12个月。
4.20耐久性
耐久性试验结果应符合如下规定：a）主要零部件无损坏，非主要件损坏不超过五件，主要零部件名称见附录A；b）主要零件磨损值应符合产品技术文件规定c）燃气热耗率比耐久试验前增加不超过5%；d）机油消耗率比耐久试验前增加不超过30%；e）标定功率下降不超过5%；
f）故障停车不多于四次；
g）其他各项性能指标应符合本标准的规定。4.21安全保护装置
4.21.1油压自动停车保护
燃气机应设有机油压力过低的自动停车装置。当主油道压力低于产品技术文件规定值时，该装置应能自动切断可燃气体气源，追使燃气机自动停车。4.21.2超速停车保护
燃气机必须设有超速停车保护装置。当转速达到标定转速的112%时，该装置应能自动切断可燃气体气源，迫使燃气机自动停车。4.21.3声光报警装置
装有声光报警装置的燃气机，当燃气机高温冷却出水温度、机油温度超出规定范围时，应能声光报警；当采用油压或超速自动停车保护时，也能声光报警。4.21.4防爆装置
燃气机进气总管上，必须安装可迅速关闭可燃气体的防爆电动阀、手动阅等安全防爆装置，在达到规定条件时应保证动作可靠。
4.21.5防火装置
燃气机的防火装置应符合GB4556的规定。4.21.6安全防护
燃气机的安全防护应符合JB8890的规定。5试验方法
5.1试验条件
5.1.1试验时，部分参数的测量准确度应符合表4的规定；测量位置、测量仪表及其精度，见附录B：其他参数按GB/T6072.32003中表1的规定。5
JB/T10629—2006
表4测量准确度
可燃气体压力
可燃气体温度
可燃气体密度
燃气热耗率
k/kw·h
点火提前角
5.1.2试验时，燃气机应具备产品技术文件规定的辅助设备。5.1.3试验用机油应符合GB11122的规定。准确度
5.1.4燃气机在标定工况下运转时，机油和冷却液的温度和压力应符合技术文件的规定。5.1.5试验现场应按有关国家标准、行业标准的规定，装有强力排风和燃气泄漏报警装置。5.2点火提前角的检查
点火提前角的检查按产品说明书要求进行。5.3空燃比调整试验
标定工况下通过试验确定燃气机合适的空气/燃气混合比，并作出燃气热耗率曲线。5.4起动性能试验
在冷态时进行起动试验。当环境温度不低于5℃，连续起动三次，每次间隔不少于2min，每次起动时间不超过15s。至少应有两次成功。5.5负荷特性试验
保持转速不变，改变燃气机负荷，按B/T9773，的规定测量不同负荷工况下的主要性能参数。5.6调速性能试验
5.6.1标定调速率
在标定工况下运转，先逐渐御去负荷，使其转速达到最高空载转速，然后逐渐增加负荷，恢复原来标定工况，测量负荷改变前后的稳定转速，再按GB/T6072.4的规定方法求出标定调速率。5.6.2稳态转速波动率
在标定工况下运转，测定在该时间内的最大转速或最小转速后，再按GB/T6072.4的规定求出稳态转速波动率。
5.6.3瞬时转速差
在标定工况下稳定运转，然后突卸全部或部分负荷，测量负荷突变时的最高瞬时转速和最低瞬时转速，再按GB/T6072.4的规定算出瞬时转速差。注：电控型燃气机不做瞬时转速差试验。5.7标定功率工作稳定性试验
确定燃气机在标定工况下运转时各项性能参数的稳定性。试验时，在标定工况下连续运转12h，（另外，还要考虑过载1h）测定燃气机功率和转速的稳定性（每隔1h测量一次），功率波动不超过5%，转速波动应符合4.10的规定5.8各缸工作均匀性试验
燃气机在标定工况下运转时，按JB/T9773.1的规定测量各缸排气温度等参数，计算各项参数的最大6
（最小）值与其算术平均值之差的不均匀度。5.9最低空载稳定转速测定
JB/T10629—2006
试验时，逐渐降低空载转速，测定燃气机稳定运转的最低转速和转速波动值，并在此转速下稳定运转不少于5min。
5.10噪声测定
噪声测定按GB/T1859的规定进行。5.11排气烟度测定
排气烟度测定按GB9486的规定进行。5.12振动测定
机械振动测定按GB/T7184的规定进行扭转振动测定按GB/T6072.5的规定。5.13燃气热耗率测定
燃气机在标定工况下运行时按GB/T6072.1的规定用流量计法测量可燃气体的消耗量。记录可燃气体的消耗量及相应的时间、输出功率、机油压力、排气温度、环境温度、空气相对湿度、大气压力，按式（1）计算出燃气热耗率（kJ/kW·h）。gn
式中：
gh—燃气热耗率，单位为kJ/kW.hsG一可燃气体消耗量，单位为m
t可燃气体消耗时间，单位为s；P—机组输出功率，单位为kW;
Hu一—可燃气体低热值，单位为kJ/m。5.14机油消耗率测定
机油消耗率测定按GB/T14363的规定进行。5.15清洁度测定
清洁度测定按GB/T3821的规定进行。5.16排放测定
排气污染物测定按GB17691规定的瞬态循环（ETC）试验规程进行。5.17密封性检查
试验前应将被检查部位擦干净。在试验过程中，检查各密封面及各管接处有无漏油、漏水、漏气迹象。允许在不更换零件、不拆卸零件和不停机情况下排除渗滑。用漏气量测量仪测量燃气机在标定工况下的漏气量。5.18安全保护装置功能试验
应在燃气机进行性能试验前检查4.21规定的各项要求。当不具备试验检查条件时，允许用模拟方法在试验台上进行，确定其动作灵敏、准确、可靠。5.19耐久性试验
制造厂具备条件时，可在厂内进行。当不具备试验条件时，其耐久性试验允许结合现场使用进行。5.19.1试验前的性能试验
在进行耐久试验前应进行下列性能试验：a）空燃比调整试验；
b）起动性能试验；
c）各缸工作均匀性试验：
