本标准规定了锥密封45°棉线编织管总成的分类。 本标准适用于油、水为介质的锥密封45°棉线编织胶管总成。介质温度：-40~ 100℃。 本标准与JB/T 6144.1-92、JB/T 6144.2-92、JB/T 6144.3-92和JB/T 6144.4-92配套使用。 JB/T 6143.4-1992 锥密封45°棉线编织胶管 总成 JB/T6143.4-1992 标准下载解压密码：www.bzxz.net

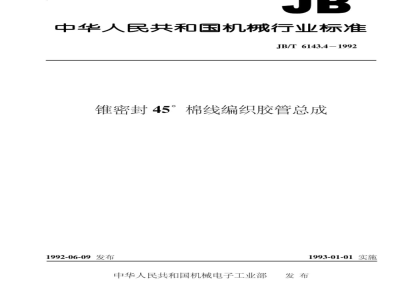

中华人民共和国机械行业标准
JB/T6143.4-1992
锥密封45°棉线编织胶管总成
1992-06-09发布
中华人民共和国机械电子工业部1993-01-01实施
中华人民共和国机械行业标准
锥密封45°棉线编织胶管总成
1主题内容与适用范围
本标准规定了锥密封45°棉线编织胶管总成的分类。JB/T6143.41992
本标准适用于油、水为介质的锥密封45°棉线编织胶管总成。介质温度：-40~+100℃。本标准与JB/T6144.1—1992《锥密封胶管总成锥接头》JB/T6144.2—1992《锥密封胶管总成圆柱管螺纹锥接头》、JB/T6144.3一1992《锥密封胶管总成锥管螺纹锥接头》、JB/T6144.4一1992《锥密封胶管总成锥螺纹锥接头》和JB/T6144.5一1992《锥密封胶管总成焊接锥接头》配套使用。引用标准
JB/T6145
HG4—405
3产品分类
液压气动用O形橡胶密封圈尺寸系列及公差钢丝、棉线编织胶管总成技术条件输油棉线（合成纤维）编织胶管锥密封45°棉线编织胶管总成的尺寸参数按图和表的规定。3.1
扣压长度。
机械电子工业部1992-06-09批准1993-01-01实施
公称通径D
股管内径4
22 ± 0.8
25 ± 0.8
32 ± 1.2
51 ± 1.2
股管外径D
工作压力
扣压直径D
注：总成推荐长度L及公差见JB/T6145的附录A产品标记方法
胶管总成
标记示例
M30×2
M33 ×2
M36×2
M42×2
M52×2
M56×2
M64 ×2免费标准下载网bzxz
JB/T 6143.41992
JB/T6143.4
标准号
基本尺寸极股偏差
0形像胶密封函
d,×d,
10.6×1.8
12.5×1.8
13.2×2.65
17.0×2.65
19.0× 2.65
22.4×2.65
26.5×3.55
34.5×3.55
37.5×3.55
47.5×3.55
胶管总成长度，1
胶管内径，mm
产品名称
胶管内径为6mm，总成长度L=1000mm的锥密封45°棉线编织胶管总成：胶管总成
6-1000
技术条件
JB/T6143.4
技术条件按JB/T6145的规定。
两端重量
JB/T 6143.41992
产品标记方法
胶管总成
3.3标记示例
JB/T 6143.41992
JB/T6143.4
标准号
胶管总成长度，mm
胶管内径，mm
产品名称
胶管内径为6mm，总成长度L=1000mm的锥密封45°棉线编织胶管总成：6-1000
胶管总成
4技术条件
JB/T6143.4
技术条件按JB/T6145的规定。
附加说明：
本标准由机械电子工业部西安重型机械研究所提出并归口。本标准由机械电子工业部西安重型机械研究所负责起草。本标准主要起草人祁鼎顺。
中华人民共和国
机械行业标准
锥密封45°棉线编织胶管总成
JB/T 6143.41992
机械科学研究院出版发行
机械科学研究院印刷
（北京首体南路2号
邮编100044)
1/16印张1/2字数6,000
开本880×1230
1992年10月第一版
1992年10月第一次印刷
印数1-500
定价0.80元
