本标准规定了菱镁制品用轻烧氧化镁的分级、要求、试验方法、检验规则、包装、标志、运输与贮存。本标准适用于菱镁制品所用的由菱镁矿(MgCO3)经煅烧、磨粉而成的轻烧氧化镁。 WB/T 1019-2002 菱镁制品用轻烧氧化镁 WB/T1019-2002 标准下载解压密码：www.bzxz.net

ICS 71.060.20
备案号：10925-2000

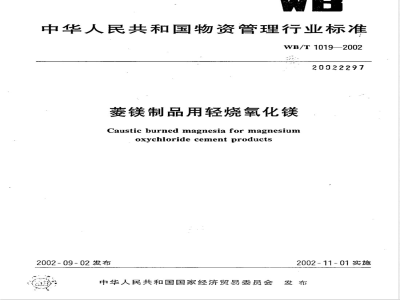

中华人民共和国物资管理行业标准WB/T1019—2002
20022297
菱镁制品用轻烧氧化镁
Caustic burned magnesia for magnesiumoxychloride cement products
2002-09-02发布
2002-11-01实施
中华人民共和国国家经济贸易委员会发布
WB/T1019--2002
本标准是为了提高菱镁制品用轻烧氧化镁的质量、加强行业管理力度、规范市场行为而制定的。本标准参考了GB/T5069.1一2001《镁质及镁铝（铝镁）质耐火材料化学分析方法重量法测定灼烧减量》，GB/T5070.7—1985《镁铬质耐火材料化学分析方法CyDTA容量法测定氧化镁量》，
YB/T5206—1993《轻烧镁粉》。本标准的附录A是规范性附录。
本标准由中国菱镁行业协会提出。本标准由沈阳建筑工程学院负责起草；辽宁海城东鑫实业总公司镁矿、山东莱州玉凤滑石有限公司、张家港玉龙装饰材料有限公司、中国菱镁行业协会山东科研基地、山东建筑科学研究院、昆扬建材（昆山)有限公司、山东蓬莱华昇板业有限公司参加起草。本标准主要起草人：余红发、牟钟文、张秀茹、王自福、朱玉杰、朱金田、林文冠、李洪华、王涛。本标准由中国菱镁行业协会负责解释。本标准系首次发布。
1范围
菱镁制品用轻烧氧化镁
WB/T1019—2002
本标准规定了菱镁制品用轻烧氧化镁的分级、要求、试验方法、检验规则、包装、标志、运输与贮存。本标准适用于菱镁制品所用的由菱镁矿（MgCO3)经熳烧、粉磨面成的轻烧氧化镁。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡不注日期的引用文件，其最新版本适用于本标准。GB/T176-1996水泥化学分析方法（eqvISO680：1990）GB/T1345--1991水泥细度检验方法（80μm筛筛析法）GB/T1346--2001水泥标准稠度用水量、凝结时间、安定性检验方法GB/T5069.1一2001镁质及镁铝（铝镁）质耐火材料化学分析方法重量法测定灼烧减量GB/T5070.7一1985镁铬质耐火材料化学分析方法CyDTA容量法测定氧化镁量GB12573—1990水泥取样方法
GB/T17671—1999
水泥胶砂强度检验方法（ISO法）（idtISO679：1989）WB/T1018--2002
菱镁制品用工业氯化镁
YB/T5206--1993轻烧镁粉
3分级
轻烧氧化镁按YB/T5206分为QM-85、QM-80和QM-75三种牌号，按活性氧化镁含量及其配制的氯氧镁水泥的物理力学性能将产品分为优等品（A）、一等品（B)和合格品(C)。4要求
4.1外观质量
同一批量的轻烧氧化镁，应具有相同的颜色.不允许有受潮结块现象。4.2化学成分
应符合表1的要求。
表1化学成分
活性MgO
游离Cao
灼烧失量
优等品（A）
一等品(B)
单位为%
合格品(C)
WB/T 1019—2002
4.3细度
细度用80um方孔筛（180目）和125m方孔筛（120目）筛余率表示。优等品、一等品80um方孔筛筛余率不得超过10.0%，合格品125μm方孔筛筛余率不得超过3.0%。4.4凝结时间
初凝不得早于45min，终凝不得迟于6h。4.5安定性
用试饼法检验必须合格。
4.6强度
各牌号、级别轻烧氧化镁配制的氯氧镁水泥的各龄期强度不得低于表2数值。表2强度
抗折强度
抗压强度
试验方法
5.1外观质量
优等品（A)
用目测法观测轻烧氧化镁的颜色和结块情况。5.2Mgo
按GB5069.9进行。
5.3活性Mg0
5.3.1分析方法
等品(B)
单位为MPa
合格品(C)
活性MgO含量用水合法分析。新开发的活性MgO含量分析方法应符合附录A（规范性附录)的规定。
5.3.2水合法
5.3.2.1试剂：蒸馅水。
5.3.2.2仪器：分析天平、玻璃器Ⅲ、干燥器、烘箱均应符合GB/T176的规定。5.3.2.3分析步骤：准确称量约2.0g（精确至0.0001g）轻烧氧化镁试样，置于24mm×40mm的玻璃称量瓶中，加入20mL蒸馏水，盖上盖子并稍留条小缝，在温度20C土2C，相对湿度（70士5）%的条件下静置水化24h，放人烘箱中于100C～110C水化、预干.然后升温至150C，在此温度下烘干至恒重，然后取出在干燥器中冷却至室温，再称出试样水化后的质量。5.3.2.4结果表达：轻烧氧化镁的活性Mg0含量按式（1)计算（精确至0.01%）：W
式中：
×100%
W-轻烧镁粉中活性MgO的含量，%；W,----试样质量g;
W-试样水化后的质量·g。
5.4游离CaO
按GB/T176进行。下载标准就来标准下载网
·（1）
5.5灼烧失量
按GB5069.1进行。
5.6细度
按GB/T1345进行。
5.7凝结时间和安定性
5.7.1材料
WB/T1019—2002
5.7.1.1轻烧氧化镁：当试验轻烧氧化镁从取样至试验要保持24h以上时，应把它贮在基本装满和气密的容器里，这个容器应不与轻烧氧化镁起反应。5.7.1.2氯化镁：应符合WB/T1018的质量要求。5.7.1.3水：仲裁试验或其他重要试验用蒸馏水，其余试验可用饮用水。5.7.2配比
轻烧氧化镁用量500g。
氯化镁和拌合用水量按MgO、MgCl2和HO的物质的量之比5：1：13计算。计算时MgO应以轻烧氧化镁的活性MgO含量为准。
5.7.3净浆拌制
按GB/T1346进行。拌和前必须将氯化镁溶解在拌合用水中配制成MgCl，溶液。5.7.4养护
在温度20℃士2℃，相对湿度（70士5)%的条件下养护。5.7.5凝结时间的测定
按GB/T1346进行。
5.7.6安定性的测定
按GB/T1346进行。试饼养护（24士2)h脱去玻璃板，继续养护至7d龄期时用肉眼观察无裂纹，用钢尺检测无弯曲，判定安定性合格。5.8强度
5.8.1材料
轻烧氧化镁、氟化镁和水同本标准第5.7.1.1、5.7.1.2和5.7.1.3条。标准砂应符合GB/T17671第11章的质量要求。5.8.2MgCl2溶液的配制
应将氯化镁溶解在水中配制成密度为1.2kg/L的溶液。5.8.3试件的制备
5.8.3.1配比：一锅胶砂成型三条试件，每锅胶砂需称量的材料及用量如下：轻烧氧化镁：（450±2)g；
标准砂：（1350士5）g；
MgCl，溶液：(225±1)mL。
5.8.3.2试件成型：按GB/T17671进行，成型40mm×40mm×160mm试件2组。5.8.3.3试件养护：在温度20C土2℃，相对湿度（70土5）%的条作下养护1d后脱模，并在此条件下继续养护至试验龄期。
5.8.3.4强度试验：按GB/T17671进行3d和28d抗折强度、抗压强度的测定。6检验规则
6.1检验分类
6.1.1出厂检验
检验项目：外观质量、MgO、游离CaO、活性MgO、灼烧失量、细度、凝结时闻和安定性。3
WB/T1019-2002
6.1.2型式检验
6.1.2.1型式检验的规定
当有下列情况之一时，应进行型式检验：a）新厂投产及生产工艺有重大的改变时；b）长期停产后恢复生产时；
出厂检验结果与上次型式检验有较大差异时；d）正常生产情况下，每年进行一次；e）国家质量监督机构提出要求时。6.1.2.2型式检验的项目
外观质量、MgO、游离CaO、活性MgO、灼烧失量、细度、凝结时间、安定性和强度。6.2编号及取样
轻烧氧化镁出厂前按同牌号、同级别编号和取样。每一编号为一取样单位。同牌号、同级别的产品以100t为一编号，不足100t而超过50t时，也可作为一个编号。取样方法按GB12573进行。取样应有代表性，可连续取，亦可从20个以上不同部位取等量样品，总量至少为12kg。
所取样品按本标准第5章规定的方法进行出厂检验。6.3出厂轻烧氧化镁
出厂轻烧氧化镁应保证出厂活性MgO含量，其余技术要求应符合本标准有关要求。6.4产品验收
6.4.1废品
凡游离CaO、灼烧失量、安定性中任一项不符合本标准规定时，均为废品。6.4.2不合格品
凡外观、MgO、活性MgO、细度、凝结时间中的任一项不符合本标准规定或强度低于商品级别的指标时判为该牌号该等级不合格品，如符合下一牌号或等级，可以降级降等使用。6.5试验报告
试验报告内容应包括本标准规定的各项技术要求及试验结果。当用户需要时，轻烧氧化镁厂应在产品发出之日起7天内寄发各项试验结果。6.6交货与验收
6.6.1’交货时轻烧氧化镁的质量验收可抽取实物试样以其检验结果为依据，也可以轻烧氧化镁厂同编号产品的检验报告为依据。采取何种方式验收由供需双方商定，并在合同或协议中注明。6.6.2以抽取实物试样的检验结果为验收依据时，供需双方应在发货前或交货地共同取样和签封。取样方法按GB12573进行，取样数量为20kg，缩分为二等份。一份由供方保存40天，一份由需方按本标准规定的项目和方法进行检验。在40天内，需方检验认为产品质量不符合本标准要求，而供方又有异议时，则双方应将供方保存的另一份试样送省级或省级以上国家认可的产品质量监督检验机构进行仲裁检验。6.6.3以轻烧氧化镁厂同编号产品的检验报告为验收依据时，在发货前或交货时由需方在同编号轻烧氧化镁中抽取试样，双方共同签封后保存三个月；或委托供方在同编号轻烧氧化镁中抽取试样，签封后保存三个月。
在三个月内，需方对轻烧氧化镁质量有疑问时，则由供需双方将签封的试样送省级或省级以上国家认可的产品质量监督检验机构进行仲裁检验。7包装、标志、运输与存
7.1包装
WB/T1019—2002
轻烧氧化镁用内衬塑料膜的编织袋包装。每袋净含量50kg，且不得少于标志重量的98%；随机抽取20袋总重量不得少于1000kg。其他包装形式由供需双方协商确定，但有关袋装质量要求，必须符合上述原则规定。
7.2标志
轻烧氧化镁包装袋上应清楚标明：产品名称，编号，牌号，级别，净含量，生产许可证编号，生产者名称与地址，执行标准号，生产年、月、日。包装袋两侧应采用黑色印刷产品名称和牌号级别。7.3运输与贮存
轻烧氧化镁在运输与贮存时不得受潮，不同牌号、级别产品应分别贮运，不得混杂。WB/T 1019-2002
A.1适用范围
附录A
(规范性附录）
新开发的活性MgO含量分析方法
本附录规定了用于测定轻烧氧化镁的活性MgO含量的新开发的分析方法要求和启用程序。A.2新开发的活性MgO含量分析方法系指新开发的化学分析方法。
A.3新开发的活性MgO含量分析方法的评定依据应同时与水合法进行比对试验，以水合法结果为基准，在本标准范围内其平均相对误差不得大于±3%。
A.4基本要求
启用新开发的活性MgO含量分析方法测定轻烧氧化镁的活性MgO含量时，必须通过中国物流与采购联合会指定的科研机构充分试验和鉴定，证明它能准确测定出活性MgO含量，并制定相应的操作规程，经中国物流与采购联合会或行业协会批准。应用后应定期与水合法进行比对试验。A.5审批新开发的活性MgO含量分析方法需提供的资料A.5.1新开发的活性Mg0含量分析方法的可行性研究报告，其内容应包括分析方法的原理、仪器、试剂、操作步骤、适应性、重复性、误差分析及与水合法的比对结果等试验研究。A.5.2新开发的活性MgO含量分析方法的试用总结报告。A.5.3新开发的活性MgO含量分析方法的操作规程及编制说明。WB/T1019-2002
中华人民共和国物资管理
行业标准
菱镁制品用轻烧氧化镁
WB/T1019-—2002
中国标准出版社出版
北京复兴门外三里河北街16号
邮政编码：100045
电话：68523946
68517548
中国标准出版社秦皇岛印刷厂印刷新华书店北京发行所发行
开本880×12301/16
2002年11月第一版
各地新华书店经售
印张3/4
字数14千字
2002年11月第一次印
印数1-2500
网址www.bzcbs.com
版权专有
侵权必究
举报电话：(010)68533533
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
