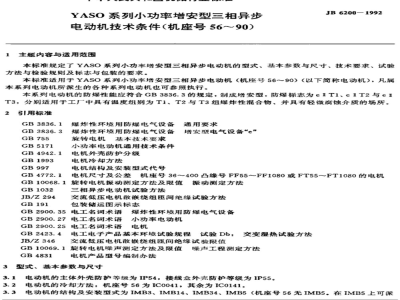

中华人民共和国机械行业标准
YASO系列小功率增安型三相异步电动机技术条件（机座号56～90）1主题内容与适用范围
JB6200-1992
本标准规定了YASO系列小功率增安型三相异步电动机的型式、基本参数与尺寸、技术要求、试验方法与检验规则及标志与包装的要求。本标准适用于YASO系列小功率增安型三相异步电动机（机座号56～90）（以下简称电动机），凡属本系列电动机所派生的各种系列电动机也可参照执行。本系列电动机的防爆性能应符合GB3836.3的规定，制成增安型，防爆标志为eT1、e1T2与eIT3，分别适用于工厂中具有温度组别为T1、T2与T3组爆炸性混合物、并具有轻微腐蚀介质的场所。2引用标准
GB3836.1爆炸性环境用防爆电气设备通用要求GB3836.3爆炸性环境用防爆电气设备增安型电气设备*e”GB755
GB5171
旋转电机基本技术要求
小功率电动机通用技术条件
电机外壳防护分级
GB1993
电机冷却方法
电机结构及安装型式代号
电机尺寸及公差机座号36～400凸缘号FF55～FF1080或FT55～FT1080的电机GB10068.1旋转电机振动测定方法及限值振动测定方法GB1032
JB/Z294
三相异步电动机试验方法
交流低压电机散嵌绕组匝间绝缘试验方法包装储运图示标志
GB2900.35电工名词术语爆炸性环境用防爆电气设备GB2900.27电工名词术语小功率电动机GB2900.25电工名词术语电机
电工电子产品基本环境试验规程试验Db：交变湿热试验方法JB/2346
交流低压电机散嵌绕组匝间绝缘试验限值GB10069.1旋转电机噪声测定方法及限值噪声工程测定方法GB4831
电机产品型号编制办法
3型式、基本参数与尺寸
电动机的主体外壳防护等级为IP54，接线盒外壳防护等级为IP55。3.1
3.2电动机的冷却方法：机座号56为IC0041，其余为IC0141。3.3电动机的结构及安装型式为IMB3、IMB14、IMB34、IMB5（机座号56无IMB5。在IMB5上可派机械电子工业部1992—06—16批准1993—01—01实施
生IMV1)。
JB6200—1992
3.4电动机的定额是以连续工作制(S1)为基准的连续定额。3.5电动机的额定频率为50Hz，额定电压为380V。3.6电动机应按下列额定功率制造60、90、120、180、250、370、550、750、1100、1500、2200W。电动机的机座号与转速、功率及温度组别的对应关系应按表1的规定。3.7
同步转
T1、T2、T3
注：机座号中的1、2分别代表同一机座号、同一转速和温度组别下不同的功率。3.8电动机尺寸及公差
3.8.1电动机的安装尺寸及公差应符合表2至表5的规定，外形尺寸应不大于表2至表5的规定（参见图1~图4）。
JB6200—1992
”-59
TE0FOS
920千02
188-61
1088-11
s'1午9
机座号
JB6200—1992
108-96
T&0FDS
920千08
机座号
凸缘号
JB6200—1992wwW.bzxz.Net
机座有底脚、端盖上有小凸缘、轴伸在凸缘端的电动机(IMB34)安
位置度
62.5±0.50
50±8:8
60±8:8
80±8:83
95± 8.8%
注：如K孔的位置度合格·则A/2可不做考核。R
24-8:80
3. 0_0.25
3-8:89
7. 2-8.10
15.5-8.10
JB62001992
JB6200—1992
电动机轴伸键的尺寸及其公差应符合表6的规定。表6
轴伸直径
轴伸长度一半处的径向圆跳动公差应符合表7的规定。表？
>10~18
>18~30
凸缘止口对电机轴线的径向圆跳动公差和凸缘配合面对电机轴线的端面圆跳动公差应符合表8的规定。
电动机轴线对底脚支承央的平行度公差为0.4mm。电动机底脚支承面的平面度公差应符合表9的规定，表9
AB或BB的最大尺寸
>100~160
>160250
平面度公差
注：AB为电动机底脚外边缘间的实际距离（端视》，BB为电动机底脚外边缘间的实际距离3.8.7
电动机轴伸上键槽的对称度公差应符合表10的规定。表10
技术要求
对称度公差
并按照经规定程序批准的图样及技术文件制造。电动机应符合本标准的要求，
（侧视）。
JB6200-1992
4.2在下列的海拔、环境空气温度以及环境空气相对湿度条件下电动机应能额定运行。4.2.1海拔不超过1000m。
环境空气最高温度随季节而变化，但不超过40℃。4.2.23
注：如电动机指定在海拨超过1000m或环境空气温度高于或低于40℃的条件下使用时，应按GB755及GB3836.3的规定。
环境空气最低温度为一15℃。
4.2.4最湿月月平均最高相对湿度为90%，同时该月月平均最低温度不高于25℃。4.3电动机运行期间电源电压和频率与额定值的偏差应按GB755的规定。电动机在功率、电压及频率为额定时，其效率和功率因数保证值应符合表11的规定。4.4
同步转速
T1、T2、T3
在额定电压下，电动机堵转转矩对额定转矩之比的保证值为2.2倍。功率因数
在额定电压下，电动机起动过程中最小转矩对额定转矩之比的保证值应不低于1.4倍。在额定电压下，电动机最大转矩对额定转矩之比的保证值应不低于表12的规定。4.7
在额定电压下，
JB6200-1992
T1、T2、T3
最大转矩/额定转矩
电动机堵转电流对额定电流之比的保证值应不大于表13的规定表
堵转电流/额定电流
计算堵转电流对额定电流之比时，所采用的额定电流值应按额定功率、额定电压及效率和功率因数的保证值注，1
(不计及容差）求得。
电动机电气性能保证值的容差应符合表14的规定。58
电气性能名称
效率”
功率因数cos
堵转转矩
最小转矩
最大转矩
堵转电流
JB6200—1992
—0.15(1—n)最多-0.07
(1-co8）最少为—0. 02 最多—0. 076
保证值的一15%，十25%（正容差仅在用户需要时才作规定）保证值的一15%
保证值的10%
保证值的+20%
电动机采用B级绝缘，当海拔和环境空气温度符合第4.2条规定时，各部的温升限值应符合下列规定。
定子绕组的温升限值（电阻法）应不超过80K，轴承的允许温度（温度计法）应不超过95℃，如4.10.1
试验地点的海拔和环境空气温度与第4.2条的规定不同时，温升限值按GB755及GB3836.3的规定修正。
4.10.2电动机在起动、额定运行或规定的过载（如在te时间结束）时，其任何部件的最高表面温度不得超过表15的规定。
T1、T2
最高表面温度
4.11电动机在最高环境温度下达到额定运行最终稳定温升后，交流绕组从通过起动电流时计起，各部温度上升至表16规定的温升限值的时间即t时间，t时间应不小于当转子堵住时过电流保护装置能够切断电动机电源所需的时间，电动机te时间应大于图1中按起动电流比I/I确定的t时间最小值，表16
温升限
电动机部位
定子绕组(B级绝缘）)(电阻法）转子表面
TI、T2
当试验地点的环境空气温度与第4.2条规定不同时，温升限值应按GB755及GB3836.3的规定修正。注：
起动电流比IA/IN：起动电流IA与额定电流IN之比，其中IA是指当电动机转子堵住时，用额定电压和额定②
频率对其馈电，通电后5s测得的定子电流有效值为起动电流IA，IN是按本标准第4.8条求得的额定电流。电动机应能承受1.5倍额定电流，历时不少于2min的偶然过电流试验。4.12
3电动机在热状态和逐渐增加转矩的情况下，应能承受本标准第4.7条所规定的最大转矩值（计及容4.13
差)，历时15s而无转速突变、停转及发生有害变形。此时，电压和频率应维持在额定值。电动机在空载情况下，应能承受提高转速至额定值的120%，历时2min不发生有害变形。4.14
电动机定子绕组的绝缘电阻在热状态时或温升试验后，应不低于0.38Mα4.15
电动机定子绕组庆能承受为时1min的耐电压试验而不发生击穿。试验电压的频率为50Hz，并尽4.16
可能为正弦波，电压的有效值为1940V。59
JB6200-1992
在传送带上大批连续生产的电动机进行检查试验时，允许将试验时间缩短至1s，而电压的有效值为2340V。
4.17电动机的定子绕组应能承受间冲击耐电压试验而不击穿，其冲击电压峰值为2400V，波前时间为0.5μs。
电动机的定子绕组在按GB2423.4所规定的40℃交变湿热试验方法进行12周期试验后，绝缘电4.18
阻应不低于1.14MQ，并应能承受第4.16条所规定的耐电压试验而不发生击穿，其电压的有效值为1650V。4.19电动机在空载时测得的振动速度有效值应不超过1.8mm/s。4.20电动机在空载时测得的A计权声功率级的噪声数值，应不超过订货时按表17选定的等级所规定的数值，无特殊要求按2级制造。S
电动机te时间最小值与起动电流比I/I的关系图5
同步转速
370~750
15002200
功率级
当三相电源平衡时，电动机的三相空载电流中任何一相应不大于三相平均值的10%，2级
电动机在检查试验时，空载与堵转的电流和损耗应在某一数据范围之内，该数据范围应能保证电动机性能符合要标准第4.4至4.9条的规定。4.23
电动机气隙不均匀度应不大于表18的规定，气隙最小值（单边）应不小于表19的规定。表18
